课件10-重力异常的地质解释
- 格式:ppt
- 大小:5.34 MB
- 文档页数:44
第十一章重磁异常的地质解释与应用一、重磁异常的地质解释1、地质解释的主要内容1)重磁资料的预分析:使资料的解释建立在资料完整、可靠、便于解释的基础上。
→→有用异常是否得到明显反映。
2)数据处理将有意义的异常从叠加异常中分离出来,去掉与任务无关的异常。
其他:延拓,化极,求导等。
3)定性解释ⅰ:初步解释引起磁异常的地质原因。
ⅱ:大体判定异常源的形态、分布范围、异常界面的起伏变化等。
4)定量解释得到异常源的形状大小,界面深度等几何参数。
5)地质结论和图示2、重磁异常的多解性:1)不同岩石的同一物性参数。
可以具有同一数量级,可能在地表引起相同的异常。
2)地表观测的异常分布不是全部空间场值的分布。
二、重力和磁法勘探的主要应用:1、重力勘探的主要应用:①研究地壳深部结构和划分大地构造单元。
②研究区域地质构造:基岩顶界面的深度起伏变化。
③查明沉积岩内部的局部构造和岩相变化:④圈定隐伏的岩浆岩体:⑤探明矿井下和地下浅部的某些地质问题:岩溶、采空区、破碎带、老窑等⑥金属矿床。
2、磁法勘探的主要作用:①研究结晶基底的起伏变化:预测含煤远景区。
②圈定不同类型岩石的分布范围:③确定断层构造。
④研究褶皱构造。
⑤煤层燃烧带。
三、实例1) 圈定含煤岩系的岩浆岩体我国许多煤田不同程度的受到岩浆岩侵入体的影响。
目前,主要是应用磁法勘探来解决岩浆岩的圈定问题。
1980年,中国矿业大学物探教研室曾在甘肃窑街煤田进行过圈定超基性岩的磁测工作,目前是研究该区煤矿开采过程中二氧化碳气体突然涌出的原因。
同时,磁测结果还提供了断裂构造和烧变岩石的边界位置等资料。
窖街煤田是中生代山间盆地性煤田,盆地基底是弱磁性的前震旦系变质岩,含煤岩系为侏罗纪地层,煤系上覆的层为白垩纪、第三纪红色地层或直接为第四系黄土覆盖。
区内断裂发育,岩浆活动频繁,岩浆岩主要是中等磁化强度的超基性岩,它与周围岩石磁性差异明显。
图13—9是窖街煤田磁异常平面等值线图。
对其中四个局部正磁异常(编号为M1、M2、M3、M4)进行了更大比例尺的详测。
第四章重力异常的数据处理布格重力异常反映了地壳内部物质密度的不均匀性,即从地表到地下几十公里的地壳深部,只要物质密度横向发生变化,在地下不同的空间和范田内形成剩余质量,就可以引起地表的重力异常。
定性解释侧重于判断引起异常的地质原因,并粗略估计产生异常的地质体的形状、产状及埋深等。
定量解释则是通过理论计算.对地质体的规模、形状、产状及埋深等作出具体解答。
重力异常的推断解释的步骤:①阐明引起异常的地质因素具体地说,就是确定异常是浅部因素还是深部因素引起,是矿体还是构造或其它密度不均匀体(岩性变化、侵入体等)的反映。
——定性解释②划分和处理实测异常重力异常图往往是地表到地球深处所有密度不均匀体产生的异常的叠加图象。
为了获取探测对象产生的异常,需要将它们进行划分。
不同的研究目的提取的异常信息不同,例如,矿产调查要提取队是矿体或没部构造产生的局部异常;而深部重力研究的目标正好相反,需要划分出的是反映地壳深部及上地幔的区域异常。
③确定地质体或地质构造的赋存形态一是根据已知地质体或地质构造的形状、产状及埋深等.研究它们引起的异常的特征,包括异常的形状、幅度、梯度及变化规律等。
二是根据异常的形态及变化规律等,确定地质体或地质构造的形状、产状、埋深及规模等。
前者足由源求场,称为止(演)问题;后者是由场求源,称为反(演)问题。
正问题是反问题的基础,而求解反问题则是定量解择的最终目的。
§4.1 重力异常的主要地质原因一.地壳深部因素莫霍洛维奇面:地壳与上地馒之间存在着一个界西地壳厚度各地不同,大陆平原地区大约20~30km,高山区为40~60km,西藏高原达60km以上,海洋区为10~20km,最薄处仅数公里。
这一界面上下物质密度差达0.3g/cm3以上,界面以上的硅镁层密度为 2.8~3.0g/cm3,硅侣层为2.5~2.7g/cm3,界面以下物质密度为3.3~3.4g/cm3。
该界面的起伏引起地表重力变化的特点是导常分布植围广,幅度变化大。
布格重力异常的地质地球物理意义-概述说明以及解释1.引言1.1 概述概述部分主要介绍本篇长文的主题——布格重力异常的地质地球物理意义。
布格重力异常是指在地球表面上的某个区域内,由于地下构造、地质体或其他因素的影响,引起地球重力场的异常变化。
它可以用来揭示地壳下的岩石结构、地壳变形以及岩石密度分布等信息。
本篇长文将从三个方面对布格重力异常的地质地球物理意义进行详细探讨。
首先,我们将对布格重力异常的概念进行解释,并阐述其产生的原因。
其次,我们将介绍布格重力异常的测量方法和数据分析,以及相关的技术工具和仪器。
最后,我们将重点讨论布格重力异常在地质地球物理领域的意义和应用。
通过对布格重力异常的研究,我们可以深入理解地球的内部结构和过程,探究地球演化的规律。
同时,布格重力异常还可以为矿产资源勘探和地下水资源的开发提供重要的信息和指导。
此外,布格重力异常的研究还对于地震活动的监测和地质灾害的预测具有重要意义。
本篇长文旨在全面系统地阐述布格重力异常的地质地球物理意义,并展望其在未来的应用前景。
通过本文的阅读,读者将对布格重力异常有更加深入的理解,并能够了解布格重力异常在地质地球物理领域的重要作用。
1.2 文章结构文章结构部分的内容如下:文章结构本篇长文将从引言、正文和结论三个部分来论述布格重力异常的地质地球物理意义。
具体结构如下:引言引言部分将首先概述布格重力异常的背景和基本概念,包括对布格重力异常产生原因的简要介绍。
随后,文章将介绍本篇长文的结构和目的,以引导读者了解本篇文章的内容框架。
正文正文部分将分为三个子节:布格重力异常的概念及产生原因、布格重力异常的测量方法和数据分析以及布格重力异常的地质地球物理意义。
首先,在2.1节中,将详细介绍布格重力异常的概念和其产生原因,包括重力异常的基本定义和重力场的变化机制。
接下来,在2.2节中,将介绍布格重力异常的测量方法,包括重力测量仪器和数据处理技术,并说明如何从测量数据中分析和解释布格重力异常。

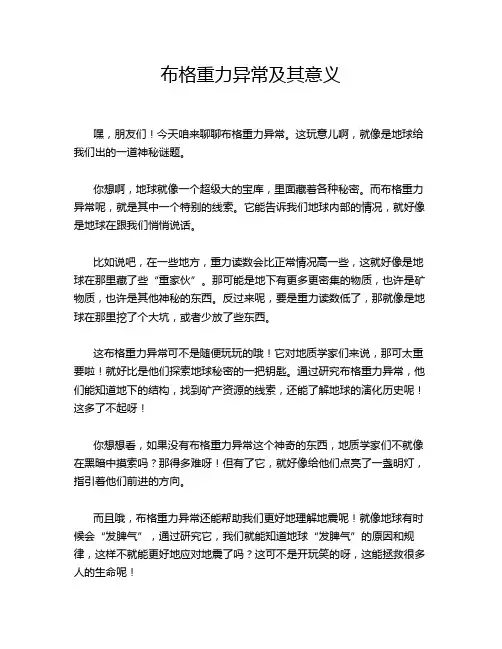

布格重力异常及其意义
嘿,朋友们!今天咱来聊聊布格重力异常。
这玩意儿啊,就像是地球给我们出的一道神秘谜题。
你想啊,地球就像一个超级大的宝库,里面藏着各种秘密。
而布格重力异常呢,就是其中一个特别的线索。
它能告诉我们地球内部的情况,就好像是地球在跟我们悄悄说话。
比如说吧,在一些地方,重力读数会比正常情况高一些,这就好像是地球在那里藏了些“重家伙”。
那可能是地下有更多更密集的物质,也许是矿物质,也许是其他神秘的东西。
反过来呢,要是重力读数低了,那就像是地球在那里挖了个大坑,或者少放了些东西。
这布格重力异常可不是随便玩玩的哦!它对地质学家们来说,那可太重要啦!就好比是他们探索地球秘密的一把钥匙。
通过研究布格重力异常,他们能知道地下的结构,找到矿产资源的线索,还能了解地球的演化历史呢!这多了不起呀!
你想想看,如果没有布格重力异常这个神奇的东西,地质学家们不就像在黑暗中摸索吗?那得多难呀!但有了它,就好像给他们点亮了一盏明灯,指引着他们前进的方向。
而且哦,布格重力异常还能帮助我们更好地理解地震呢!就像地球有时候会“发脾气”,通过研究它,我们就能知道地球“发脾气”的原因和规律,这样不就能更好地应对地震了吗?这可不是开玩笑的呀,这能拯救很多人的生命呢!
咱再换个角度想,这布格重力异常就像是地球的“心情指标”。
它的变化就像是地球心情的起伏,我们通过观察它,就能了解地球的喜怒哀乐。
这多有意思呀!
总之呢,布格重力异常可真是个神奇又重要的东西。
它就像地球给我们的一份特别礼物,等着我们去好好发掘和利用。
我们可不能小瞧了它,要好好研究它,让它为我们揭示更多地球的秘密呀!。
9. 重力异常的地质解释及应用重力异常的地质解释,根据重力资料、岩(矿)石物性资料以及地质、地球物理资料,运用重力勘探理论和地质理论,解释推断引起重力异常的地质原因及相应地质体的空间位置和形状。
这是重力勘探的最终目的。
重力勘探的前提条件: (1)勘探目标体与围岩具有明显的密度差异,且密度差异在横向上有变化;(2)密度差异产生的重力异常能够被重力仪测出来;(3)目标体重力异常能从非目标体异常或干扰因素异常中分离出来。
9.1 重力异常解释的一般原则、基本步骤一般原则(1)以地质为依据充分占有地质资料,掌握已有地质规律,建立测区可能有的几种地质模型,指导重力异常的识别和正反演。
(2)以岩石物性为基础岩石物性是地球物理勘探的基础,是联系地质与地球物理场的桥梁,是减小异常反演多解性的重要途径。
把地质规律与岩石物性结合起来就可以建立合理的地质-地球物理模型,作为重力异常解释的初始模型。
需要总结研究区内的岩矿石物性特征和规律。
(3)从面到点、从已知到未知的认识过程从面到点就是从区域地质环境入手,先把握全局,再深入到局部。
即先对异常进行分区和分类,分析研究各区各类异常特征与区域地质环境可能的内在联系,在此基础上,对各区内局部异常的地质因素给出合理解释。
相近的地质条件引起的异常具有相似的特征,应先从已知地质情况着手,找出异常与地质体的对应规律,以此指导类似条件的未知区的异常解释。
利用一口钻井资料(一个点)或一条地震剖面资料(一条线)的解释做控制,或者根据露头区的异常特征推断相邻覆盖区的异常成因。
(4)定性与定量、正演与反演、平面与剖面解释相结合定性与定量解释的结合可以使两者互为补充,逐渐深化;正演和反演相结合,可以不断修改补充原有解释模型,减少反演解释的多解性;平面解释与剖面解释相结合,一方面利用典型剖面的精细解释、控制修正平面解释,另一方面也可以利用平面解释的总体规律指导剖面模型建立。
(5)综合解释为了克服重力异常反演的多解性以及重力勘探应用的局限性,有条件时应尽可能进行综合地质、地球物理解释,以正确确定重力异常的地质原因。
地质解释与应用地质解释就是利用实测异常或经过适当数据处理的重力异常,结合工区地质资料对引起这些异常的原因作出地质上的结论或推断,这是重力勘探工作成果解释的最终目的。
进行地质解释时应注意的问题重力资料是否由研究的地质因素引起的? 满足精度要求及必须的详细程度吗?重力异常已分离为研究对象引起的异常?解释从“读图”或异常识别开始,从区域到局部。
从已知到未知。
根据具体地质任务和条件选用相应的方法,选取效果最佳的解释方案。
增加已知条件或约束条件,限制反演多解性;综合其他物探方法。
有条件时,作验证。
一、重力异常的识别区域异常:走向及变化,异常变化幅度,区域性重力梯级带方向、延伸长度、平均水平梯度和最大水平梯度值等。
局部异常:弯曲和圈闭情况,对圈闭状异常应描述其基本形状,如等轴状、长轴状或狭长带状。
是重力高还是重力低。
重力高、低的分布特点,异常的走向及其变化,幅值大小及其变化等。
等轴状重力高基本特征:异常等值线圈闭成圆形或接近圆形,异常值中心部分高,四周低,有极大值点。
对应的规则几何形体:剩余密度为正值的均匀球体,铅直圆柱体,水平截面接近正多边形的铅直棱柱体。
可能反映的地质因素:囊状、巢状、透镜体状的致密金属矿体,如铬铁矿、铁矿,铜矿等;中基性岩浆(密度较高)的侵入体,形成岩株状,穿插在较低密度的岩体或地层中;高密度岩层形成的穹窿、短轴背斜等;松散沉积物下面的基岩(密度较高)局部隆起;低密度岩层形成的向斜或凹陷内充填了高密度的岩层,如砾石层等。
等轴状重力低基本特征:异常等值线圈闭成圆形或近于圆形,异常值中心低,四周高,有极小值点。
相对应的规则几何形体:剩余密度为负的均匀球体,铅直圆柱体,水平截面接近正多边形的铅直棱柱体等。
可能反映的地质因素:盐丘构造或盐盆地中盐层加厚的地段;酸性岩浆(密度较低)侵入体,侵入在密度较高的地层中;高密度岩层形成的短轴向斜;古老岩系地层中存在巨大的溶洞;新生界松散沉积物的局部加厚地段。
重力异常解释与地热能源开发模式重力异常,指的是地球表面某一区域的重力场与其所在地区背景重力场相比存在差异的现象。
通过对重力异常的解释,我们可以更好地了解地球内部的构造和物质分布情况。
而地热能源开发则是利用地球内部的热能来产生电力或供热的一种可持续能源开发方式。
本文将探讨重力异常的解释与地热能源开发模式。
一、重力异常解释重力异常的存在与地下的地质构造和物质分布密切相关。
在地壳下方的地幔和地核中,存在着密度不同的物质,而地下的矿产资源、岩石、地下水等也会对地球的重力场产生影响。
这些不同密度的物质,会使得地球表面某一区域的重力场与周围区域不同,从而形成重力异常。
通过对重力场的测量和分析,我们可以推断出地下的地质构造特征。
例如,当某一区域的重力异常值较小时,可能说明该地区存在较大的洼地或者岩石中空洞。
相反,重力异常值较大时,则可能说明该地区存在较大的地质体或者矿床。
通过进一步研究和解释,可以揭示出地壳下的地质构造特征和物质分布情况,对于矿产资源勘探和地质灾害预测等方面具有重要意义。
二、地热能源开发模式地热能源是指存在于地球内部的热能资源,通过适当的开发利用,可以用作电力发电和供热。
地热能源的开发模式可分为直接利用和间接利用两种。
1. 直接利用直接利用地热能源是指通过将地热能直接转化为能源进行利用。
最常见的直接利用模式是地热供暖和温泉利用。
地热供暖通过将地下的热能传导到地表,提供供暖服务。
而温泉则是将地下的热水资源直接利用于休闲和健康疗养。
2. 间接利用间接利用地热能源则是通过地热转换器将地热能转化为电力或其他可利用的能源。
最常见的间接利用方式是地热发电。
地热发电利用地下热能使液态工质蒸发,并驱动涡轮机发电。
此外,地热能还可以用于海水淡化、工业生产以及温室农业等领域。
三、地热能源开发的挑战与前景尽管地热能源开发具有巨大的潜力和许多优势,但也面临一些挑战。
首先,地热能源的开发需要具备相应的技术和资金支持。
其次,地热能源的开发需要充分考虑地质环境和生态环境的保护,以避免对环境造成不可逆转的影响。
重力异常的地质意义
重力异常就是校正后的实际观测值与该测站的正常重力值(标准值)的差异。
实测值大于正常重力值是正异常,反之为负异常。
引起重力异常一般和地下物质的密度大小有关。
存在一些密度较大物质的地区,如铁、铜、铅等金属矿区,常表现为正异常;而存在一些密度较小物质的地区,如石油、煤、天然气、盐类以及地下水等,常表现为
负异常。
重力勘探就是利用这个原理,通过寻找地壳中局部重力异常区的办法,来了解地球内部的大结构和勘探矿产。
