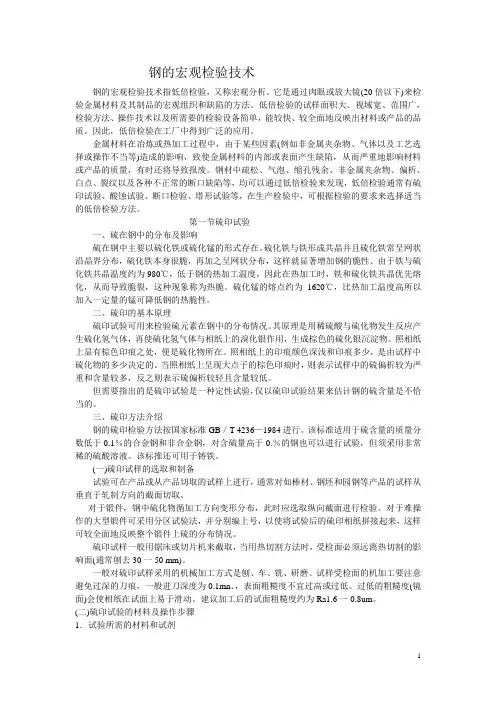

钢的宏观检验技术钢的宏观检验技术指低倍检验，又称宏观分析。
它是通过肉眼或放大镜(20倍以下)来检验金属材料及其制品的宏观组织和缺陷的方法。
低倍检验的试样面积大、视域宽、范围广，检验方法、操作技术以及所需要的检验设备简单，能较快、较全面地反映出材料或产品的品质。
因此，低倍检验在工厂中得到广泛的应用。
金属材料在冶炼或热加工过程中，由于某些因素(例如非金属夹杂物、气体以及工艺选择或操作不当等)造成的影响，致使金属材料的内部或表面产生缺陷，从而严重地影响材料或产品的质量，有时还将导致报废。
钢材中疏松、气泡、缩孔残余、非金属夹杂物、偏析、白点、裂纹以及各种不正常的断口缺陷等，均可以通过低倍检验来发现，低倍检验通常有硫印试验、酸蚀试验、断口检验、塔形试验等，在生产检验中，可根据检验的要求来选择适当的低倍检验方法。
第一节硫印试验一、硫在钢中的分布及影响硫在钢中主要以硫化铁或硫化锰的形式存在。
硫化铁与铁形成共晶并且硫化铁常呈网状沿晶界分布，硫化铁本身很脆，再加之呈网状分布，这样就显著增加钢的脆性。
由于铁与硫化铁共晶温度约为980℃，低于钢的热加工温度，因此在热加工时，铁和硫化铁共晶优先熔化，从而导致脆裂，这种现象称为热脆。
硫化锰的熔点约为1620℃，比热加工温度高所以加入一定量的锰可降低钢的热脆性。
二、硫印的基本原理硫印试验可用来检验硫元素在钢中的分布情况。
其原理是用稀硫酸与硫化物发生反应产生硫化氢气体，再使硫化氢气体与相纸上的溴化银作用，生成棕色的硫化银沉淀物。
照相纸上显有棕色印痕之处，便是硫化物所在。
照相纸上的印痕颜色深浅和印痕多少，是由试样中硫化物的多少决定的。
当照相纸上呈现大点子的棕色印痕时，则表示试样中的硫偏析较为严重和含量较多，反之则表示硫偏析较轻且含量较低。
但需要指出的是硫印试验是一种定性试验，仅以硫印试验结果来估计钢的硫含量是不恰当的。
三、硫印方法介绍钢的硫印检验方法按国家标准GB／T 4236—1984进行。
