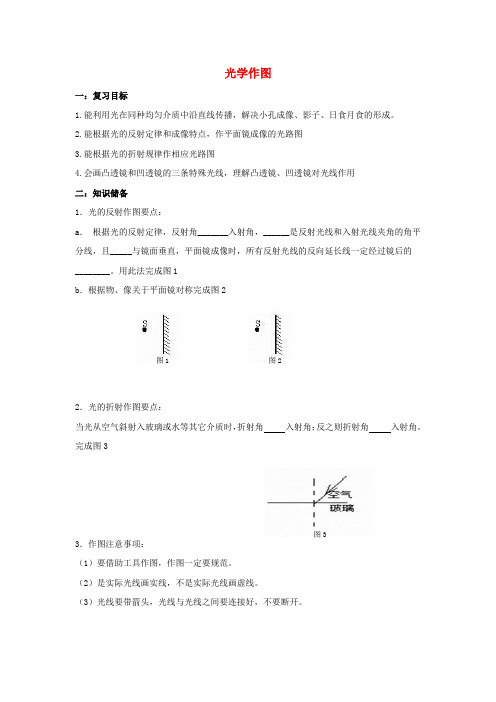

最新中考物理第二轮复习专题11 光学作图专题

光学作图一：复习目标1.能利用光在同种均匀介质中沿直线传播，解决小孔成像、影子、日食月食的形成。

2.能根据光的反射定律和成像特点，作平面镜成像的光路图3.能根据光的折射规律作相应光路图4.会画凸透镜和凹透镜的三条特殊光线，理解凸透镜、凹透镜对光线作用二：知识储备1．光的反射作图要点：a．根据光的反射定律，反射角_______入射角，______是反射光线和入射光线夹角的角平分线，且_____与镜面垂直，平面镜成像时，所有反射光线的反向延长线一定经过镜后的________。

用此法完成图1b．根据物、像关于平面镜对称完成图2图1 图22．光的折射作图要点：当光从空气斜射入玻璃或水等其它介质时，折射角入射角；反之则折射角入射角。

完成图3图33．作图注意事项：（1）要借助工具作图，作图一定要规范。

（2）是实际光线画实线，不是实际光线画虚线。

（3）光线要带箭头，光线与光线之间要连接好，不要断开。

（4）作光的反射或折射光路图时，应先在入射点作出法线（虚线），然后根据反射角与入射角或折射角与入射角的关系作出光线。

三、典型例题解析 一、光的直线传播类例1：如图4所示。

AB 为一不透明的挡光板，CD 为一日光灯管，EF 为光屏，请用作图找出光屏上没有照亮的区域。

针对练习：通过作图说明为什么睁开两只眼睛比闭上一只眼睛更能准确地确定物体的位置。

二、直接用光的反射定律类例2：通过作图表示一束太阳光沿与水平面成45°射到水平地面上，并作出其中的一条光线的反射光线。

针对练习：一条与水平地面成60°角的入射光线如图7所示，若使它的反射光线与地面平行，应该怎样放置平面镜?三、平面镜成像特点类例3：S 是一个发光点，S ′是它在平面镜中成的像，SA 是S 发出的一条光线，请在图8中画出平面镜的位置和光线SA 经平面镜反射后的反射光线。

图4图5图6图7针对练习：如图10所示为一个反射式路灯,S 为灯泡位置,图中已画出灯泡射出的两条最边缘的出射光线.MN 是一个可以调节倾斜程度的平面镜.请在图中画出灯S 照亮路面的范围(保留作图中必要的辅助线). 四、光的折射规律类例4：李华在洪泽湖乘船游玩时，发现水面下某处有一只青蛙（如图11所示），他用激光笔照射到了这只青蛙。

中考复习光学作图专题1．在一口无水的枯井的井底，有一个青蛙，如图丙所示，请在图中用光路图作出此时这个青蛙“观天”的大致范围。

2．请在图中画出光的传播路径，标出旗杆的影子。

3．请你在图中根据反射光线画出入射光线。

4．一束光线斜射人平面镜后发生反射，如图甲，已知反射光线与镜面的夹角为30°，请在图中画出入射光线，并标出入射角的大小。

5．按要求作图（请保留作图痕迹）。

如图所示，入射光线AO射向平面镜，画出反射光线OB并标出反射角的大小。

6．完成光路图，并标出入射角的度数．7．如图所示,一束光水平射入潜望镜镜口后,通过潜望镜进入小明的眼睛．请画出光的传播路径( )8．已知反射光线和入射光线，请确定平面镜的位置。

9．如图，A O''是AO在平面镜中的像。

画出平面镜的位置。

10．小明的乒乓球掉到沙发下，小明同学借助平面镜反射灯光找到了乒乓球。

图中已标示了入射光线与反射光线等，请在图中适当位置画出平面镜，并标出镜面与水平方向的夹角大小。

11．如图所示，平面镜前有一遮挡物，某同学站在平面镜前也能从镜子里的像中看到自己的脚跟，请作出人眼看到自己脚跟的光路图（B点为眼睛处，A点为脚跟）。

( )12．如图：根据水中的折射光线，请在图中画出它的入射光线和反射光线。

13．如图所示，一束光从空气射入玻璃。

请在图中画出光在玻璃中以及由玻璃射出空气的光路图。

14．小丽站在池塘边看见水中A点有一条鱼，试确定鱼大致的实际位置A′，并画出看见A 点的光路图。

参考答案：1．【详解】分别将青蛙与井口左边的端点、井口右边的端点相连成一直线，然后在直线上标出光线射向青蛙的箭头，即可得到两条射向青蛙的光线，这两条光线所夹区域就是青蛙的观察范围。

如图所示：2．【详解】根据光沿直线传播的特点，过A点作光线的平行线，与地面的交点到B点的距离即为影子的长度。

如图所示3．【详解】从图中可知反射角是60°，因为反射角等于入射角，所以入射角也为60°，在法线的左侧画出入射光线即可。

2023年中考物理二轮专题复习《光学》作图题能力提升训练姓名：___________班级：___________考号：___________1．如图所示是两块平面镜和其右侧的一个方框。

请你将平面镜进行恰当放置，从而使入射光线和反射光线平行且方向相反。

请将平面镜正确放置方式画在方框内。

2．用光路图表示人眼所能看到的挡板后的范围。

3．试画出图中小丑的帽子在平面镜中的像。

4．请在图中画出从A点发出的光，经平面镜反射后经过B点的光路图。

5．这是伽利略望远镜的原理，请尝试作出人所看到的物体的像。

（图中已知凸透镜的右焦点和凹透镜的右焦点重合，即两透镜间的距离为凸透镜和凹透镜的焦距差）6．如图所示，S'和S1′分别是S和S1经凸透镜后所成的像，OO'为主光轴，请找出凸透镜所在的位置和它的焦点的位置。

7．如图所示，物体AB经凸透镜成像A'B'，请你通过作图的方法尝试确定凸透镜光心（O）和焦点（F）的位置。

8．如图所示，将一块木板放在平面镜前，请画出小明通过平面镜看到自己脚尖的光路图。

9．如图甲所示，是凹透镜的三条特殊光线画法。

实际上凹透镜也可以成像，物体经凹透镜所成的像是正立缩小的虚像。

如图乙所示，MN是主光轴，A'B'是物体AB通过凹透镜所成的像，请你根据凹透镜的三条特殊光线，在乙图中画出凹透镜的位置并标出其中一个焦点的位置。

（保留作图痕迹）10．图是3D简易投影，就是用平面镜将水平放置的物体AB的像竖直呈现在人的正前方，其中A的像与人眼在同一水平面，请作出平面镜位置。

11．如图是小猫和小聪能够通过平面镜互相看到对方，请在图中用光学作图法画出平面镜，并且画出箭头表示小猫看到小聪的光路。

12．平面镜前有一光源S，它发出一条光线经平面镜反射后射向凹透镜，ab为其经凹透镜折射后平行于主光轴射出的光线，S’是光源S在平面镜中的像。

请画出：（1）光源S的位置；（2）凹透镜右侧的焦点F；（3）补全光路。

2024中考物理二轮复习热点题型归纳及训练—作图题：光学类（含解析）1．（2023•枣庄）自行车尾灯可有效避免夜间交通事故的发生，它由多组“直角反射器”组成，其中一组“直角反射器”如图所示，一束光射向平面镜S1，请在图中画出经过S1、S2两个平面镜反射后的光路图。

【解答】解：先过入射点画出法线，根据反射角等于入射角画出反射光线；入射到下面的镜面，同理画出第二次反射光线，如图所示：2．（2023•大庆）如图，A为暗室中的点光源，B为不透光薄板，B与上方水平放置的平面镜左边缘对齐，请画出B薄板右侧水平地面被光照亮的区域左右边界的光路图（只考虑直接经平面镜到达地面光线）。

【解答】解：先作出点光源A关于平面镜的对称点A′；连接A与平面镜的左端，交平面镜于点C，作出入射光线AC和反射光线CE；连接A与挡光板的最上边缘，交平面镜于点D，作出入射光线AD和反射光线DF；则水平地面被光照亮的区域为EF，如图所示：3．（2023•郴州）“井底之蛙”这个成语大家都很熟悉，图中M点表示青蛙。

请根据光的直线传播知识画图说明为什么“坐井观天，所见甚小”。

（温馨提示：必须标出光的传播方向）【解答】解：过井沿的边缘和青蛙的眼球画出进入青蛙眼睛最边缘的两条光线，如图所示，可见“坐井观天，所见甚小”。

4．（2023•泸州）一束激光从空气中以图示角度射入水中，其反射光线与折射光线刚好垂直。

请在图中画出折射光线，并标出折射角的角度大小。

【解答】解：过入射点O的垂直于界面是法线，根据反射角等于入射角等于53°画出反射光线；反射光线与界面的夹角为90°﹣53°＝37°，光从空气斜射向某透明介质，折射角小于入射角画出折射光线，折射光线与反射光线垂直，则折射光线与界面之间的夹角为90°﹣37°＝53°，折射角为：90°﹣53°＝37°，如图所示：5．（2023•广西）如图是经平面镜反射后的反射光线，请画出射向平面镜的入射光线和进入空气中的折射光线。

教案：2022年中考物理专题复习之光学作图专题复习一、教学内容本节课我们将复习中考物理光学作图专题。

我们将通过分析教材中的相关章节，对光学作图的知识进行梳理和复习。

教材中的相关章节包括：1. 光的传播：直线传播、反射、折射等现象。

2. 光的粒子性质：光子、光的吸收和发射。

3. 光的波动性质：干涉、衍射、偏振等现象。

4. 光学仪器：透镜、镜面、光栅等的光学性质和应用。

二、教学目标1. 掌握光学作图的基本原理和方法，能够运用光学知识解决实际问题。

2. 培养学生的观察能力、分析和解决问题的能力。

3. 提高学生的动手能力和实践操作能力。

三、教学难点与重点1. 难点：光学作图的原理和方法，光的传播和反射折射现象的理解。

2. 重点：光学作图的技巧和应用，光的传播和反射折射现象的分析和解决。

四、教具与学具准备1. 教具：黑板、粉笔、幻灯片、投影仪。

2. 学具：笔记本、笔、作图工具（直尺、圆规等）。

五、教学过程1. 引入：通过展示一些日常生活中的光学现象，如镜子、透镜等，引起学生对光学作图的兴趣。

2. 复习光学基本概念：光的传播、反射、折射等现象，引导学生回顾和复习相关知识。

3. 讲解光学作图方法：通过幻灯片和投影仪，展示一些典型的光学作图案例，讲解作图的原理和方法，引导学生理解和掌握。

4. 实践练习：学生分组进行实践练习，教师巡回指导，及时纠正错误，帮助学生掌握光学作图的技巧。

5. 例题讲解：通过一些典型的光学作图例题，引导学生运用所学知识解决问题，巩固和加深对光学作图的理解。

6. 随堂练习：学生独立完成一些光学作图练习题，教师及时批改和反馈，帮助学生巩固所学知识。

六、板书设计1. 光的传播：直线传播、反射、折射。

2. 光学作图方法：原理、技巧、应用。

3. 例题讲解：题目、解题步骤、答案。

七、作业设计1. 题目：根据教材中的相关章节，完成一些光学作图练习题。

八、课后反思及拓展延伸2. 拓展延伸：学生可以进一步研究光学作图在其他领域的应用，如光学仪器的设计、光纤通信等，拓展自己的知识面。

中考物理专题复习《光学作图》教学设计物理作图题是黄冈市中考理综试题的一个题型，重点考查光学、力学和电学作图。

其中，光学作图题是常考内容。

为了帮助学生掌握光学作图题的要点，提高得分率，教师需要在有限的时间内，系统地梳理与光学作图题相关的知识，发挥复教学中的主导作用，为学生在中考中取得好成绩打下坚实的基础。

一、知识与目标1、掌握光源、物体、像等基本概念。

2、理解光的直线传播规律、光的反射定律、平面镜成像原理、光的折射规律和光的色散。

学生需要读题、理解题目，并找出题目考查要点。

3、理解物体和像的光学关系。

4、学会使用实线和虚线表示相关物理问题。

例如，光线和实像用实线、法线、连线、延长线，虚像用虚线。

二、过程与方法1、通过典型例题的讲解，让学生理解作图需要运用的相关知识。

2、通过相关题训练，初步掌握光学作图题的解题方法和技巧，能够充分理解题意，做到作图简洁明了，不多不漏。

三、情感、态度与价值观1、通过作图，学生能够了解物理知识的运用规律。

2、培养良好的读题、审题惯和良好的作图惯。

3、通过有关题目，理解物理知识在现实生活和生产中的应用，做到理论与实践相结合。

四、教学重、难点作图题在中考题上的分值约为3分，所占比重较重。

此题可考查的内容几乎涵盖了初中物理所有章节重点知识。

因此，在复过程中，学生需要合理分配时间，把握重点内容。

光学作图题的重点在于物像关系的应用，反射定律和折射规律的应用。

光学作图题的难点在于学生理解题意不清，不能快速、准确地提炼出题目考查要点和相应的知识、规律等，导致作图题解答中出现错、偏、漏等现象。

这是困扰学生的问题，也是教师在复该题型时应着重解决的问题。

五、复教学过程一）光的直线传播1、理解光的同种均匀介质中是沿直线传播的，并知道与直线传播有关的现象：影的形成、日食、月食、小孔成像、“坐井观天”等现象。

2、解题要点：要特别注意光的传播方向及箭头方向的问题，明确光源与观察者的眼睛的位置关系，知道光是从光源发出向眼睛传播的。

中考光学作图题专题训练 (11)1．如图所示，O是凸透镜的光心，F是凸透镜的焦点，2F点到透镜光心的距离是焦距的两倍，SA是点光源S射向凸透镜的一条光线，请你准确地画出它经过透镜折射后的光路。

（______）2．请根据平面镜成像特点在图中画出点A在平面镜中所成的像点A＇。

（____）3．在图中画出AB在平面镜中所成的像．（_____）4．如图,是光由空气斜射到水面时的光路图,请画出反射光线和折射光线的大概位置．（______）5．如图所示，固定激光器S沿如图方向斜射向水面，请画出光线经水面反射到天花板的光斑A位置及S在水中的像'S______。

当水面下降时光斑A的位置会向___________移动。

6．在图中,画出由点光源S发出,经平面镜反射后过P的光线．（_______________）7．画出物体AB在平面镜中的像。

（____）8．完成如图所示的光路图____.9．如图所示，为使斜射的阳光AO能够竖直向下射入井中，在井口画出平面镜的位置。

（________）10．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面如图乙所示，请画出这束光线在水中行进最后射出水面的光路图。

11．( ·通辽)如图所示，一束光线经凹透镜折射后，射向与凹透镜主光轴平行的平面镜上，请画出：（1）射向凹透镜的入射光线；（2）经平面镜的反射光线。

12．根据图中给出的三条入射光线，画出通过透镜后相应的三条出射光线。

（______）13．如图所示，根据凸透镜和凹透镜的性质，补全光路。

（______）14．如图所示，S为蜡烛，S′为蜡烛通过凸透镜所成的像，请通过作光路图的方法在图中标出凸透镜（用凸透镜符号表示）和其左焦点F的位置。

（______）15．请在下列各图中画出经过透镜前后的入射光线或折射光线。

（_____）16．请在图中完成光线通过透镜后折射的光路图（F为透镜的焦点）。

（_______）17．在图中根据透镜的入射光线画出出射光线。

2023年中考物理专题复习-光学作图1．在图中，根据给出的入射光线，画出相应的折射光线。

2．如图所示的a、b是两条由点光源S发出后又经平面镜反射的反射光线。

根据平面镜成像特点画出点光源S。

3．如图所示，根据平面镜成像特点画出物体AB所成的像。

4．在图中，补充完整的光路。

5．如图所示请画出这一条光线通过透镜后出射光线（注意标出箭头方向）。

6．画出折射光线或入射光线。

7．如图所示表示两条射向透镜的光线，请在图中画出它们通过透镜后的光路。

8．作出图中物体在平面镜中所成的像。

9．图中F是透镜的焦点，ab是烛焰发出的两条光线，请作出它们通过透镜后的出射光线。

10．书中有这样一个有趣的实验，起初茶碗看起来是空的，但当我们慢慢往茶碗中倒水时，你会发现碗中还藏着一枚硬币。

请画出小华刚看到硬币时的光路。

11．在图中已画出光线通过透镜前、后的光路，请在方框内画出适当的透镜。

12．根据图a、b中给出的入射光线，画出通过透镜后的折射光线。

13．如图所示，从S出来的一束光线射向平面镜后，反射光线经过点P，请你作出光路图。

14．一束光线从空气射入玻璃时，界面MN上的反射光线如图所示，请画出对应的入射光线和大致的折射光线。

15．如图所示，A是烛焰上的一点，B是人眼的位置，请画出经过平面镜看到A点的光路图。

16．如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内。

请你完成光路图。

17．作出下列各图：夜晚，当汽车发出的光照射到自行车尾灯上时，司机看到尾灯反射的光，就能及时避让。

完成图中入射光线的所有反射光线的光路图。

18．如图所示，潜水员的眼睛在水面以下A处，观察岸上的物体。

图中的两个点B1和B2分别是物、像的位置。

请在图中作出潜水员观察物体的光路图。

参考答案：1．2．3．4．5．6．7．8．9．10．11．12．13．14．15．16．17．18．。

2024年中考物理复习专题：光学作图光的反射、折射作图1．请画出图中反射光线OB的入射光线AO。

（保留作图痕迹）2．如图所示半圆玻璃砖，O为半玻璃砖的圆心，请画出一束光从空气斜射到O点后进入到玻璃砖的光路图。

3．在防溺水教育活动中，老师告诉学生，池塘里水的实际深度比看起来的深度要大，其中A为水底的物体，A′是岸边儿童看到的A的像。

请你在图中作出过O点的入射光线和折射光线。

4．一束光从AO从空气斜射入水中，请在图中画出它的反射光线以及折射光线的大致方向．平面镜作图5．光线射到某平面镜上，使其沿水平方向传播，如图所示．请在图中画出所需平面镜的位置．(要求保留必要的作图痕迹)6．在图中，根据平面镜成像的特点画出物体AB在平面镜中的像A'B'。

7．下图是某戏曲演员在平面镜前化妆的情景。

请在图中画出演员头饰中弧线AB段在平面镜中的像，并画出演员通过平面镜看见头饰上A点的光路图。

8．如图所示，一束阳光经平面镜反射到绿色叶片B点上，A点为平面镜上一点，请画出镜面并用符号“β”标出反射角。

透镜作图9．在下图中的方框内填入适当的透镜。

10．请将A点发出的光经过凸透镜后的光路图补充完整。

11．将图中凹透镜的光路图补充完整。

12．在方框中画出正确的透镜光的综合作图13．如图所示，凸透镜的主光轴与水面重合，F是凸透镜的焦点，水中有一平面镜。

一束与水面平行的光线经凸透镜折射后进入水中，再经过水中的平面镜反射后恰好过P点。

请画出：经过凸透镜的折射光线；进入水中的折射光线；经平面镜后的反射光线。

14．如图所示，请在图中画出经过透镜后的光线。
