天然气集输基本概念

天然气输配系统基础知识培训教材第一节天然气输配系统的构成1、城市燃气的供应方式（1）管道天然气指通过长输管道把天然气引入到各个城市。

（2）液化天然气（缩写为LNG）指在一个大气压下，天然气被冷却至约-162℃时，可以由气态转变成液态，其体积约小为同量气态天然气体积的1/600，重量仅为同体积水的45%左右。

(3)压缩天然气（缩写为CNG）指把天然气加压到20—25Mpa的压力后以气态储存在容器中的方式。

它与管道天然气的组分相同。

图2-12、天然气管道输配系统的构成天然气从气井开采出来以后，经过矿场集输管道集中到净化厂，处理后，由长输管道输送至城市管网，供给工业和民用的用户。

由气井到用户，天然气都在密闭的状态下输送，形成一个输气系统。

长输管道是连接气田净化处理厂与城市之间的干线输气管道，它具有输气量大，压力高，运距长的特点。

城市燃气管道由门站，线路工程及其附属设施组成，根据用户情况和管线距离条件，输气管道设有调压站，计量站及阀室，通过分输站或计量站将天然气调压后输往城镇配气管网或直接输往用户。

接受站(门站)负责接受天然气输入城镇使用的燃气，进行计量、质量检测，按城镇供气的输配要求，控制与调节向城镇供应的天然气的流量与压力，必要时还需对天然气进行净化。

第二节城市燃气管网的分类及其选择1 根据用途分类1）长距离输气管线其干管及支管的末端连接城市或大型工业企业，作为该供应区的气源点。

2）城市燃气管道3）工业企业燃气管道2 根据敷设方式分类1）地下燃气管道一般在城市中常采用地下敷设。

2）架空燃气管道在管道通过障碍时，或在工厂区为了管理维修方便，采用架空敷设。

3 根据输气压力分类天然气管道之所以要根据输气压力来分级，是因为天然气管道的气密性与其他管道相比，有特别严格的要求，漏气可能导致火灾、爆炸、中毒或其他事故。

管道中的压力越高，管道接头脱开或管道本身出现裂缝的可能性和危险性也越大。

当管道内燃气的压力不同时，对管道材质、安装质量、检验标准和运行管理的要求也不同。

城镇燃气输配知识一、天然气开采的基本过程天然气的开采过程包括钻井、固井、完井。

(一)气田的开采周期气田的开采一般分为采气初期、采气中期、采气末期三个时期。

(二)天然气的集输系统组成天然气的集输系统，是把气田上各个气井开采出来的天然气聚集起来，并经过加工处理送入输气干线，它主要由井场装置、集气站、矿场压气站、天然气处理厂和干线首部站等部分组成。

二、天然气的净化流程天然气的净化就是除去天然气中的凝析油、水、硫及其他杂质，以满足管输和用户对天然气质量的要求。

同时，为了实现综合利用，减少对环境的污染，应对脱除的杂质进行回收和再加工，使之成为宝贵的化工原料。

(一)脱硫从天然气中脱除硫化氢和有机硫化物的工艺过程称为脱硫。

天然气中的硫化物会造成设备和管道腐蚀，而且用作燃料时会污染环境，危害用户健康等。

当前，国内外脱硫技术主要分为干法脱硫和湿法脱硫两大类。

1.干法脱硫采用固体脱硫剂脱硫的方法为干法脱硫。

其主要方式有：海绵铁法、分子筛法。

燃气行业目前普遍采用干法脱硫。

2.湿法脱硫采用液体脱硫剂脱硫的方法为湿法脱硫。

其主要方式有：化学溶剂法、物理吸收法、联合吸收法及直接转化法。

(1)化学溶剂法。

采用碱性溶液与天然气中的酸性组分(主要是H₂S、CO₂)反应生成某种化合物，故也称化学吸收法。

(2)物理溶剂法。

利用溶剂将气体中的H₂S、CO₂等与烃类的溶解度差别很大的酸性组分脱除，故也称物理吸收法。

(3)联合吸收法。

采用的溶液是醇胺、物理溶剂和水的混合物，兼有化学溶剂法和物理溶剂法的特点，故又称化学物理溶剂。

(4)直接转化法。

使用含有氧载体的溶液将天然气中的H₂S氧化为单质硫，被还原的氧化剂经空气再生又恢复氧化能力的一类气体的脱硫方法。

(二)脱水天然气脱水是指脱除天然气中的水分。

天然气脱水的目的是防止天然气中的水蒸气与酸性组分结合腐蚀设备和管道，并预防处理和储运天然气过程中出现的水合物和液态水降低管道的输气能力。

天然气脱水方法有吸附法、吸收法、低温分离法、膜分离法等。

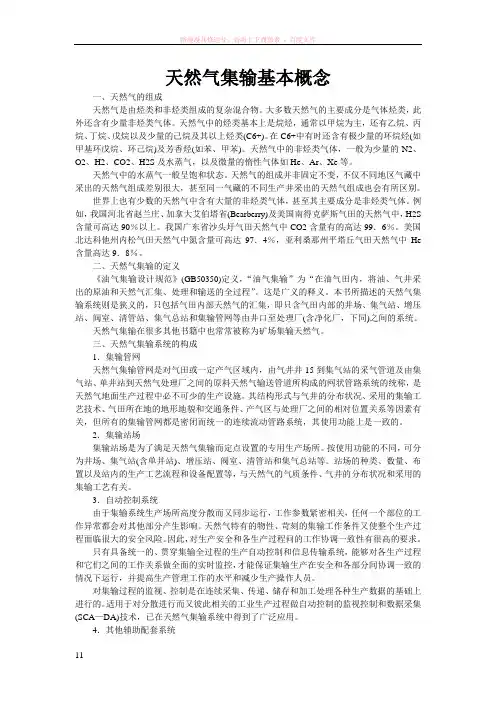

天然气集输基本概念一、天然气的组成天然气是由烃类和非烃类组成的复杂混合物。

大多数天然气的主要成分是气体烃类，此外还含有少量非烃类气体。

天然气中的烃类基本上是烷烃，通常以甲烷为主，还有乙烷、丙烷、丁烷、戊烷以及少量的己烷及其以上烃类(C6+)。

在C6+中有时还含有极少量的环烷烃(如甲基环戊烷、环己烷)及芳香烃(如苯、甲苯)。

天然气中的非烃类气体，一般为少量的N2、O2、H2、CO2、H2S及水蒸气，以及微量的惰性气体如He、Ar、Xe等。

天然气中的水蒸气一般呈饱和状态。

天然气的组成并非固定不变，不仅不同地区气藏中采出的天然气组成差别很大，甚至同一气藏的不同生产井采出的天然气组成也会有所区别。

世界上也有少数的天然气中含有大量的非烃类气体，甚至其主要成分是非烃类气体。

例如，我国河北省赵兰庄、加拿大艾伯塔省(Bearberry)及美国南得克萨斯气田的天然气中，H2S 含量可高达90％以上。

我国广东省沙头圩气田天然气中CO2含量有的高达99．6％。

美国北达科他州内松气田天然气中氮含量可高达97．4％，亚利桑那州平塔丘气田天然气中He 含量高达9．8％。

二、天然气集输的定义《油气集输设计规范》(GB50350)定义，“油气集输”为“在油气田内，将油、气井采出的原油和天然气汇集、处理和输送的全过程”。

这是广义的释义。

本书所描述的天然气集输系统则是狭义的，只包括气田内部天然气的汇集，即只含气田内部的井场、集气站、增压站、阀室、清管站、集气总站和集输管网等由井口至处理厂(含净化厂，下同)之间的系统。

天然气集输在很多其他书籍中也常常被称为矿场集输天然气。

三、天然气集输系统的构成1．集输管网天然气集输管网是对气田或一定产气区域内，由气井井15到集气站的采气管道及由集气站、单井站到天然气处理厂之间的原料天然气输送管道所构成的网状管路系统的统称，是天然气地面生产过程中必不可少的生产设施。

其结构形式与气井的分布状况、采用的集输工艺技术、气田所在地的地形地貌和交通条件、产气区与处理厂之间的相对位置关系等因素有关，但所有的集输管网都是密闭而统一的连续流动管路系统，其使用功能上是一致的。

P Pr Pc
T Tr Tc
对比温度
Tr—气体混合物的对比温度，K； Pr—气体混合物的对比压力，kPa（绝）；
T—气体混合物的操作温度，K；
P—气体混合物的操作压力，kPa(绝)； Tc—气体混合物的虚拟临界温度，K； Pc—气体混合物的虚拟临界压力，kPa(绝)。 第一章 天然气的物理化学性质 天然气集输工程
RTci
A2 B2i
A3 B3i
2 ci i A4 B4i
2 ci ai
2 ci bi A5 B5i
RTci
2 ci ci 3 RTci
A6 B6i A8 B8i A10 B10i
3 ci i A7 B7i
气田气主要含甲烷，含量约为80~98%
2）凝析气（condensate gas）
除含有大量的甲烷、乙烷外，还含有一定数量的丙、丁烷；戊烷及
戊烷以上烃类含量较高，含有汽油和煤油的组分。
3）油田气（oil field gas）
包括溶解气和气顶气，它的特征是乙烷和乙烷以上的烃类含量一般 较高，其组成与分去凝析油以后的凝析气田气相类似

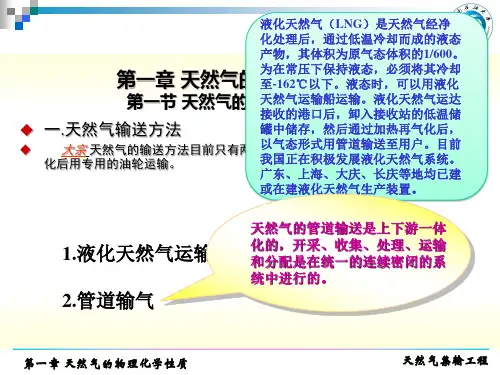

液化天然气（LNG）是天然气经净 化处理后，通过低温冷却而成的液态 产物，其体积为原气态体积的1/600。 为在常压下保持液态，必须将其冷却 第一章 天然气的物理化学性质 至-162℃以下。液态时，可以用液化 天然气运输船运输。液化天然气运达 第一节 天然气的化学组成与分类 接收的港口后，卸入接收站的低温储 罐中储存，然后通过加热再气化后， 一.天然气输送方法 以气态形式用管道输送至用户。目前 大宗 天然气的输送方法目前只有两种，一是用管道输送，二是将天然气液 我国正在积极发展液化天然气系统。 化后用专用的油轮运输。 广东、上海、大庆、长庆等地均已建 或在建液化天然气生产装置。

21
2、常温分离集气站流程
对于硫化氢含量低（约在 0.5% 以下） 和凝析油含量不多的天然气，可以采用常 温分离的集气站流程。在集气站内主要进 行节流调压、分离、计量等操作。常温分 离的集气站流程有常温单井集气站流程和 常温多井集气站流程。
22
（1）常温分离单井集气站流程
常温单井集气站流程有两种流程型式。 图3-5所示流程为气、油和水三相分离，适 用于天然气中油和水含量都较多的气井。 图3-6 所示流程为气液二相分离，适用于天 然气中含水量或含油量较多的气井。
10
4、环型管网流程
环 型 管 网 流 程 如 图 3 - 2 （ d） 所 示 。 适用于面积较大的圆形或椭圆形气田。具 备上述条件的气田，如果地形复杂，气田 处于大山深谷中，则不宜采用，而以采用 放射型管网为宜。四川威远气田即采用这 种流程。其特点是：气量调度方便，环形 集气干线局部发生事故也不影响正常供气。
8
2、放射型管网流程
放射型管网有几条线型集气干线从一点
（集气站）呈放射状分开，如图 3-2 （ b）
所示。适用于气田面积较大，井数较多，
且地面被自然条件所分割的矿场。
9
3、成组型管网流程
成组型管网流程如图3-2（c）所示，适 用于若干气井相对集中的一些井组的集气， 每组井中选一口设置集气站，其余各单井 到集气站的采气管线成放射状，亦称多井 集气流程。在四川气田应用最广泛，大庆 的汪家屯气田和大港的板桥气田也采用这 种流程，其优点是便于天然气的集中预处 理和集中管理，能减少操作人员。
清管器收发筒隔断阀
清管器收发筒平衡阀门和平衡管线
连接清管器装置的导向弯头
线路主阀
锚固墩和支座
56
•
•

应急处理与预案
天然气泄漏的应 急处理：立即切 断气源，启动应 急预案，组织抢 险救援
管道破裂的应急 处理：迅速关闭 管道阀门，启动 紧急抢修程序， 确保安全
集输设备故障的 应急处理：立即 停机检查，组织 专业维修人员抢 修，确保设备正 常运行
自然灾害的应急 处理：提前制定 预案，加强监测 预警，及时启动 应急响应，确保 人员安全和生产 正常运行
城市供气
天然气作为城市居民生活用气 的主要来源
天然气用于城市公共交通和商 业设施
天然气作为城市供暖和制冷的 主要能源
天然气在城市燃气管道中的输 送和分配
工业用气
天然气可用于各种工业炉窑 和加工设备，如钢铁、有色 金属、化工等。
天然气作为工业燃料，具有 高效、清洁和可持续的特点。
天然气还可作为工业原料， 用于生产合成氨、甲醇等化
学品。
工业用气需求量大，集输系 统能够确保安全、稳定、经
济地供应天然气。
分布式能源站
定义：分布式能 源站是一种小型、 模块化的能源系 统，通过冷热电 联产等方式实现 能源的高效利用。
应用场景：天然 气矿场集输系统 中的分布式能源 站，主要用于矿 场内能源的集中 供应和利用，满 足矿场内各种设 施的能源需求。
环保节能
天然气开采过程中产生的废弃物少，对环境影响小 天然气作为清洁能源，燃烧后产生的污染物少 集输系统采用高效低耗设备，减少能源浪费 集输系统优化设计，降低运输过程中的能源消耗
集输系统的应用场景
天然气矿场
天然气矿场的集输系统是用于收集、处理和运输天然气的关键设施 集输系统在天然气矿场中发挥着至关重要的作用，确保天然气的安全、高效开采和利用 集输系统的主要应用场景包括气田开发、气田生产、气田运营管理等 集输系统的应用场景还包括天然气的储存、运输和销售等环节

1 2
市场需求持续增长
随着人们对天然气的需求不断增加，天然气集 输工艺的市场需求将持续增长。
技术创新不断推动
随着科技的不断进步，天然气集输工艺将不断 进行技术创新，提高工艺的效率和安全性。
3
环保和可持续发展成为主题
未来，天然气集输工艺将更加注重环保和可持 续发展，减少对环境的影响，实现经济、社会 和环境的协调发展。
分离器
用于将气体与液体进行分 离的设备，如旋风分离器 和离心分离器。
除尘器
用于清除天然气中的固体 颗粒，常用的有袋式除尘 器和湿式除尘器。
处理设备及设施
压缩机组
用于提高天然气的压力，以实现其输送和处理。
冷却器
用于将高温气体降温，常用的有管式冷却器和板式冷却器。
干燥器
用于除去天然气中的水分，常用的有吸附式干燥器和吸收式干燥 器。
随着数字化技术的不断发展，天然气集输工艺将逐渐实现数字化 转型，提高工艺的效率和安全性。
环保要求
随着环保要求的不断提高，天然气集输工艺将更加注重环保，减 少对环境的影响。
多气源供气
随着天然气需求的不断增加，多气源供气将成为发展趋势，天然 气集输工艺将更加注重灵活性和可靠性。
天然气集输工艺的前景展望
加强气藏监测
通过加强气藏监测，及时掌握气藏动态，为收集作业提供准确 的数据支持。
优化天然气处理流程
去除杂质
通过采用高效的去除技术，去除天然气中的 水分、硫化物等有害杂质，提高天然气的品 质。
压缩处理
通过压缩处理，将天然气压力提高到管输要求，以 减少输送过程中的能量损失。
制冷分离
利用制冷分离技术，将天然气中的液态烃类 物质分离出来，提高天然气的纯度。

集输知识基础培训为了加强对集输知识的掌握和培训，提高员工的综合素质和专业技能，公司决定对所有新入职的员工进行集输知识基础培训。

这次培训旨在帮助员工了解集输领域的相关知识，掌握必要的专业技能，适应工作环境，为今后的工作打下良好基础。

本文将就这次集输知识基础培训的内容进行详细讲解。

一、集输基础知识1.集输概念集输是指将石油、天然气等能源从生产地通过管道、船只、火车等交通工具运输至终端消费地的过程。

集输系统包括生产、输送、储存、加工等环节，是确保能源资源有效利用的重要环节。

2.集输发展历程集输作为重要的能源运输方式，经过了漫长的发展历程。

最早的集输方式是通过人力和畜力运输，后来发展到了轮船、火车等机械化运输方式，再到如今的管道输送和LNG、LPG船运输等现代化方式。

3.集输系统组成集输系统包括生产地、输送管道、中转站、储存设施、终端消费地等组成部分。

其中，输送管道是集输系统的关键组成部分，确定了整个输送系统的输送能力和安全性。

4.集输系统运行原理集输系统的运行原理是通过输送管道等输送方式将能源从生产地运输至终端消费地，期间需要经过加工、储存等环节，最终满足消费者对能源的需求。

二、集输安全管理1.集输安全意识集输系统是属于高危行业，所以员工必须具备高度的安全意识。

安全是集输工作的首要任务，任何时候都不能放松对安全的重视。

2.集输安全风险与预防措施集输系统存在着各种安全风险，例如管道泄漏、设备故障等，员工应该提前做好风险预防工作，并根据实际情况采取相应的安全措施，确保工作安全。

3.应急预案与演练针对集输系统可能出现的各种突发情况，公司应制定完善的应急预案，并定期进行演练，确保所有员工在发生突发情况时能够正确应对，保障人员和设备安全。

三、集输设备与工艺1.集输管道集输管道是集输系统的重要组成部分，其设计、施工和运行都需要符合一定的规范和标准。

员工应该熟悉管道的类型、材质、安装方式等相关知识。

2.集输泵站集输泵站是用来提供输送介质动力的设备，员工应该了解泵站的工作原理、结构特点、操作方法等，并掌握正确使用和维护的技能。

02
施工过程控制：严格按照施工方案进行施工，确保工程质量
03
验收标准：按照国家或行业标准进行验收，确保工程质量符合要求
04
验收过程：对施工过程进行全程监督，确保工程质量达到验收标准
4
运行管理及操作规程
01
运行管理：建立完善的运行 管理制度，确保系统安全、 稳定、高效运行
03
巡检制度：建立定期巡检制 度，及时发现和处理设备故 障
气体成分的变化
经济性：在满足性能 要求的前提下，降低
系统成本
标准化：采用国际标 准和行业标准，便于
系统集成和维护
设计流程及方法
设计流程：包括需求分析、 方案设计、详细设计、实
施和验收等阶段
需求分析：分析天然气矿 场的生产需求、技术要求、
安全要求等
方案设计：根据需求分析 结果，设计天然气矿场集
输系统的总体方案
02
操作规程：制定详细的操作 规程，确保操作人员按照规 范进行操作
04
维护保养：制定维护保养计 划，定期对设备进行维护保 养，确保设备正常运行
维护保养及检修
定期检查：对 设备进行定期
检查，确保设 1
备运行正常
故障处理：及 4
时处理设备故 障，确保设备
正常运行
更换易损件： 及时更换易损
2 件，避免设备
05
计量站：计量天然气 的产量和输送量
02
输气管道：输送天然气， 保证安全、高效
04
压缩机站：提高天然气 的压力，便于输送
06
控制系统：监控和管理 整个系统的运行情况
技术特点及优势
技术特点：采用先进的天然气开采、处理、输送 技术，提高天然气的产量和质量。

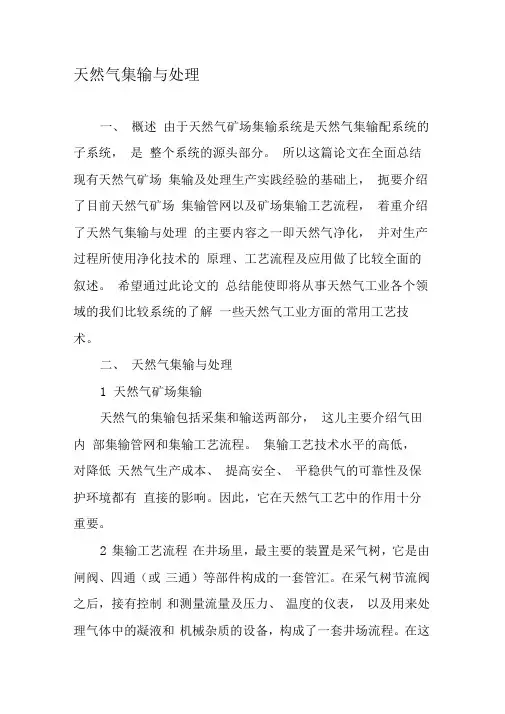

天然气集输与处理一、概述由于天然气矿场集输系统是天然气集输配系统的子系统，是整个系统的源头部分。

所以这篇论文在全面总结现有天然气矿场集输及处理生产实践经验的基础上，扼要介绍了目前天然气矿场集输管网以及矿场集输工艺流程，着重介绍了天然气集输与处理的主要内容之一即天然气净化，并对生产过程所使用净化技术的原理、工艺流程及应用做了比较全面的叙述。

希望通过此论文的总结能使即将从事天然气工业各个领域的我们比较系统的了解一些天然气工业方面的常用工艺技术。

二、天然气集输与处理1 天然气矿场集输天然气的集输包括采集和输送两部分，这儿主要介绍气田内部集输管网和集输工艺流程。

集输工艺技术水平的高低，对降低天然气生产成本、提高安全、平稳供气的可靠性及保护环境都有直接的影响。

因此，它在天然气工艺中的作用十分重要。

2 集输工艺流程在井场里，最主要的装置是采气树，它是由闸阀、四通（或三通）等部件构成的一套管汇。

在采气树节流阀之后，接有控制和测量流量及压力、温度的仪表，以及用来处理气体中的凝液和机械杂质的设备，构成了一套井场流程。

在这种流程中，所有用来调节气井工作、分离气体中杂质、计量气量和凝析油量、防止水合物形成等的设备和仪表，都直接布置和安装在距井口不远的地方。

天然气自井中采出经针型阀节流降压、水套加热炉加热，再经二级节流降压后进入分离器，在分离器中分离游离水、凝析油和机械杂质，气体通过计量后进入集气干线。

从分离器分离出的液体经计量、油水分离后，水可回注入地层，液烃输至炼油厂处理。

这种井场单井常温分离工艺流程一般适用于气田建设初期气井少、分散、压力不高、用户近、供气量小、不含硫（或甚微）的单井气处理。

其缺点是井口须有人值守，造成定员多，管理分散，污水不便于集中处理等困难。

但对井间距离远、采气管线长的边远井，这种集气方式仍然是适宜的。

（2）常温分离的集气站流程对于凝析油含量不多的天然气，只须在矿场集气站内进行节流调压和分离计量等操作就可以了。

6）集输管网的确定应根据气田的具体情况，从技术的可靠性、 集输系统的安全性、地面工程投资等方面进行综合对比，确定最 优的方案。
19
三、采气管网结构形式
1、单井来气直接进站
图3.6 单井来气直接进站结构示意图 1-井场装置，2-采气管线， 3-多井集气站
5
（7）调压计量站（配气站）
一般设于输气干线或输气支线的起点和终点，有时管线中间
有用户也需设调压计量站，其任务是接收输气管线来气，进
站进行除尘，分配气量、调节压力、计量后将气体直接送给
用户，或通过城市配气系统送到用户。
（8）集气管网和输气集网
在矿场内部，将各气井的天然气输送到集气站的输气管道叫
做集气集网。从矿场将处理好的天然气输送到远处的用户的
（2）集气站 一般是将两口以上的气井用管线接到集气站，在集气站对各 气井输送来的天然气分别进行节流，分离、计量后集中输入 集气干管线。
3
（3）矿场增压站 在气田开发后期（或低压气田），当气井井口压力不能满足生产 和输送所要求的压力时，设置矿场增压站，将气体增压。 （4）矿场脱水站 对于含有CO2、H2S等酸性气体的天然气，由于液相水的存在， 会造成设备、管道的腐蚀。因此，有必要脱除天然气中的水份， 或采取抑制水合物生成和控制腐蚀的其它措施。
7
第二节 集输管网系统流程
一流阀至集气站一级油气分离器的天然气管线称 为采气管线，其作用是将单井或相邻的一组气井采出的天然 气汇集到集气站。
特点：所输送的天然气洁净度差、腐蚀性强、工作压力 高、管径相对小和输送距离较短。
8
2、集气管线 气田内部自一级油气分离器至天然气商品交接点（通常是处 理厂、站）之间的天然气管线称为集气管线，包括集气支线、 集气支干线、集气干线等。

应用案例
某油田的天然气矿场集输系统，实现了对天然气的高效收集和输送。
某天然气公司的矿场集输系统，提高了天然气的产了对天然气资源的合理开发和利用。
某城市的天然气矿场集输系统，保障了城市居民的用气需求和安全。
应用效果
提高天然气开采效率
01
降低生产成本
02
提高天然气质量
智能决策：利用大数据和人工智能技术，实现对天然气矿场集输系统的智能决策，提高生产效率。
绿色环保：采用节能技术和环保措施，降低天然气矿场集输系统的能耗和污染，实现可持续发展。
01
02
03
04
节能环保
01
采用节能技术，降低能耗
02
采用环保材料，减少污染
03
采用绿色设计，提高能源利用效率
04
采用智能控制，降低运行成本
05
采用可再生能源，减少化石能源消耗
06
采用环保工艺，减少废水、废气、废渣排放
智能化发展
自动化控制：利用先进的传感器和控制技术，实现对天然气矿场集输系统的自动控制和监测。
远程监控：通过互联网技术，实现对天然气矿场集输系统的远程监控和管理，提高工作效率。
设计原则
安全性：确保系统安全可靠，防止事故发生
01
经济性：合理利用资源，降低成本，提高效益
02
可靠性：保证系统稳定运行，减少故障和维修时间
03
环保性：减少环境污染，符合环保法规要求
04
适应性：适应不同地质条件，满足不同生产需求
05
智能化：采用先进技术，实现自动化、智能化控制
06
设计流程
01
确定设计目标：满足生产需求，提高效率，降低成本
工作原理
天然气矿场集输系统主要包括天然气开采、处理、输送和储存等环节。

集气工艺流程
集气工艺流程包括天然气的收集、预处理 、计量、压缩等环节，以确保天然气质量 、安全和输送效率。
集气工艺优化
为了提高集气效率，需要对集气工艺进行 优化，包括改进预处理技术、采用高效压 缩机等。
脱水工艺
脱水工艺流程
脱水工艺流程包括天然气的预处理、脱水 剂添加、脱水处理等环节，以确保天然气
中水分含量符合要求。
输送工艺优化
为了提高输送效率，需要对输送工艺 进行优化，包括改进管道设计、采用 智能管道监测技术等。
04
CATALOGUE
天然气开采地面集输设备与设施
采气设备
01
02
03
采气树
用于控制和调节天然气井 的开采，连接井口和集气 管道，具备安全阀、生产 阀门、压力表等功能。
采气分离器
用于分离天然气中的游离 水和杂质，保持天然气的 纯净度。
多气源联合集输技术
针对不同气源的特性，发展多气源联合集输技术，实现多种气源的高效利用和优化配置。这有助于提高 天然气的供应保障能力和资源利用率，降低生产成本。
市场发展前景
01 02 03
市场需求持续增长
随着全球经济的发展和人口的增长，天然气市场需求将持 续增长。特别是在亚洲、非洲等新兴市场，天然气需求将 更加旺盛。这将为天然气开采地面集输提供广阔的市场空 间和发展机遇。
为了提高增压效果，需要对增 压工艺进行优化，包括选用高 效压缩机、改进压力控制技术
等。
输送工艺
输送工艺概述
输送工艺的主要任务是通过长距离管 道将处理合格的天然气输送到目的地 。
输送工艺流程
输送工艺流程包括天然气的装载、运 输、卸载等环节，以确保天然气能够 安全、高效地送达目的地。

天燃气集输(一)天然气具有环保、高效、安全等优点，因此逐渐成为人们生活、工业和交通领域的重要能源。

而天燃气集输是天然气从输气站经过主干管线运输至城市、乡镇和家庭的过程。

以下是关于天燃气集输的理解、作用和意义。

一、天燃气集输的作用1.安全性高。

天然气管道是地下埋设，不会受到外部因素的影响，能有效避免外界损坏、恶劣天气等因素的影响，确保天然气输送的安全。

2. 调控空气质量。

相较于传统煤炭、油类能源，天然气燃烧后不会产生有害气体，大幅减少对空气环境的负面影响，调控空气质量有着积极而深刻的作用。

3. 提高能源运输效率。

大规模的天燃气集输有利于提高运输效率，进一步减少能源运输成本，从根本上改善了能源供需状况。

二、天燃气集输的意义1. 对节能环保的意义：集输天然气是能源开发的一种可持续的方式，能够很大程度上改善环境污染状况。

并且利用天然气可以节能减排，降低环境污染，为社会可持续发展奠定基础。

2. 对经济发展的促进：天然气是重要的饮料工业、钢铁工业、玻璃工业、化工工业等生产领域的原材料，天燃气集输的打造促进了中国的经济发展，使能源、工业等领域中国更快更好发展。

3. 对国际技术的吸取和应用：在天燃气集输的过程中，技术水平得到了一个新的提升，中国能源产业从中获得技术储备和技术积累,学习采用更多国际化的技术和理念。

三、天燃气集输建设需注意的事项1. 安全优先。

在建设过程中，要坚持安全第一的原则，从设计、建设、运维、更新等各个环节加强安全措施，确保天燃气集输运作过程中不会因操作疏忽而导致危险事件的发生。

2. 保护环境。

天燃气的采集和转运过程，也会在一定程度上对环境产生影响。

要合理控制营业范围和排放标准，设计符合国家环保和能耗标准的设施，防止环境破坏。

3. 打造良好的营商环境。

为保障天燃气集输系统健康运转，政府部门应该积极完善法律、管理和政策等各方面的规范和标准，为企业提供合法、公平和有利的营商环境。

总之，天燃气集输在当前社会中有着重要的意义和作用，作为国家基础能源建设的一部分，应该不断加强技术创新，保证安全可靠运行，促进对于环境的保护和经济的发展。

天燃气集输(1)天燃气集输是指将自然气从天然气采集站收集，通过市政管网输送至城市或乡村的集输系统。

这个过程是复杂而又有挑战性的，因为它涉及到将气体从一个地方运输到另一个地方，并且需要注意安全和可靠性，以保护公众利益和保障行业的发展。

以下是有关天燃气集输的内容：一、基础设施建设天燃气集输的基础设施建设是需要大量投资的。

在建设过程中，需要考虑管道的长度、直径、材质和安装方式，以确保天然气能够在输送过程中保持充分的压力和流动性。

由于长输管道跨度大、地形复杂、施工技术难度大，因此建设工期长、成本高、技术难度大。

同时，为了避免对环境造成不良影响，建设过程中需要遵守环保要求，并进行安全检查和监测。

二、安全管理天燃气集输在输送过程未避免出现泄漏和事故，需要进行严格的安全管理。

其中包括以下措施：1、安全方案：制定详细的安全管理方案、应急预案和安全操作规程，以防止意外事故的发生。

在工作时需要遵守一系列的规章制度和基本原则。

2、安全技术防范：采用数字化管道监控技术等，实时监测管道温度、压力、流量等数据，及时发现泄漏隐患，并作出相应处理。

3、安全培训：对从业人员进行专业培训，提高安全意识，掌握安全操作技术，提升应急处置能力。

三、优质服务天燃气集输为用户提供了优质的服务。

在输送过程中，保证输送的天然气清洁、安全、可靠；提供合理的价格；以及为用户提供优质服务。

同时，天燃气集输还可以根据用户的不同需求提供一系列的增值服务，如供气量预测、节能咨询、解决用气故障等服务。

这些都有助于提高服务质量和客户满意度。

四、发展前景天燃气集输在中国已经取得了广泛的应用和发展，近年来随着我国天然气产量的增加，天燃气集输已经成为巨大的市场。

预计未来，天燃气集输将继续保持快速增长，预计未来5年中国天然气规模将达到3500亿-4000亿立方米。

总之，天燃气集输是一项复杂、有挑战性的工程，但是其发展前景广阔。

随着科技的不断发展和人们对安全、环保、节能的要求不断提高，天燃气集输将成为未来绿色能源的重要组成部分。

15
2）天然气的采集、输送和矿场预处理技术能够满足生产 的需要。 集气过程可以在高压或中低压条件下进行； 集气过程中的天然气气液分离可以在常温或低温下 实现； 现有的加热、注入水合物抑制剂和对天然气作干燥 处理的技术可以用来防止天然气水合物的生成、保证 集输过程的连续进行。 净化厂的原料气输送方式目前有湿气输送和干气 输送两种，使天然气进入和在输送中保持干燥的技术； 在湿气输送中定期清除管内积液和腐蚀产物的清 管技术，均处在能成熟应用的阶段。
21
（3）与矿场集输及处理生产有关的环境保护技术
天然气通过泄露或事故中的自然泄放进入空气中；
排放的生产污水中所带有的水污染物和天然气净化厂 排放的含硫尾气中的SO2，是影响环境保护的主要因素。
目前普遍采用物理和生物化学处理相结合的方法
来处理含醇和含胺这两类生产污水，可以将生产污水
中的水污染物含量降低到排放标准允许的限度以内，
19
5）矿场集输及处理生产中，安全生产、职业卫生和环 境保护技术现状
⑴生产设施的安全和生产中的人身安全 控制腐蚀以防止管道、设备发生严重泄露、爆破事
故以及由此引起的燃烧、着火爆炸、人体H2S急性中毒 等后续事故的发生；对危险区域空气中的天然气浓度 和H2S含量作监测并设置相应的报警装置；在气井井口 处设置高低压安全截断装置和在管道、生产装置区分 段或分区设置事故紧急截断阀，将事故中的天然气自 然泄放量和其中的有毒物质绝对外泄量都限制在规定 值以内；
三甘醇）吸收天然气中的水分。 当天然气需要在低气温地区作长距离输送、对露点降
有更高要求时才使用脱水深度更深的分子筛脱水方法。
17
4）矿场集输及处理生产过程的自动控制技术已达到比 较高的水平。
运用现代计算机应用技术和信息传输技术建立和

一、天然气输配气站基础知识1、天然气的简介天然气是一种多组分的混合气体，主要成分是烷烃，其中甲烷占绝大多数，另有少量的乙烷、丙烷和丁烷，此外一般还含有硫化氢、二氧化碳、氮和水气，以及微量的惰性气体，如氦和氩等。

在标准状况下，甲烷至丁烷以气体状态存在，戊烷以上为液体。

天然气系古生物遗骸长期沉积地下，经慢慢转化及变质裂解而产生之气态碳氢化合物，具可燃性，多在油田开采原油时伴随而出。

天然气蕴藏在地下多孔隙岩层中，主要成分为甲烷，比重0.65，比空气轻，具有无色、无味、无毒之特性。

天然气公司皆遵照政府规定添加臭剂（四氢噻吩），以资用户嗅辨。

若天然气在空气中浓度为5%～15%的范围内，遇明火即可发生爆炸，这个浓度范围即为天然气的爆炸极限。

爆炸在瞬间产生高压、高温，其破坏力和危险性都是很大的。

2、天然气的用途1）、天然气发电，具有缓解能源紧缺、降低燃煤发电比例，减少环境污染的有效途径，且从经济效益看，天然气发电的单位装机容量所需投资少，建设工期短，上网电价较低，具有较强的竞争力。

2）、天然气化工工业，天然气是制造氮肥的最佳原料，具有投资少、成本低、污染少等特点。

天然气占氮肥生产原料的比重，世界平均为80%左右。

3）、城市燃气事业，特别是居民生活用燃料。

随着人民生活水平的提高及环保意识的增强，大部分城市对天然气的需求明显增加。

天然气作为民用燃料的经济效益也大于工业燃料。

4）、压缩天然气汽车，以天然气代替汽车用油，具有价格低、污染少、安全等优点。

3、天然气的输送方式1）、管道输送。

输送量大，但成本较高沿线需要加设加压站和调节站；2）、液化输送(LNG)。

一般用于海运，运输量较大，运输成本仅限于船运费用；3）、高压瓶装（CNG）。

一般用于民用，量小，成本高。

二、天然气的工艺流程1、工艺流程是什么？为了达到某种生产目标，将各种设备、仪器、仪表及相应的管线等，按不同的方案进行布置，这种方案就是工艺流程。

2、什么是输气站的工艺流程？有什么作用？输气站的工艺流程就是输气站的设备、管线、仪表等的布置方案，通过输气站的设备、仪表及相应的工艺流程，就可以完成输气站承担的各种任务。
