MM440变频器控制电动机PLC课程设计报告书

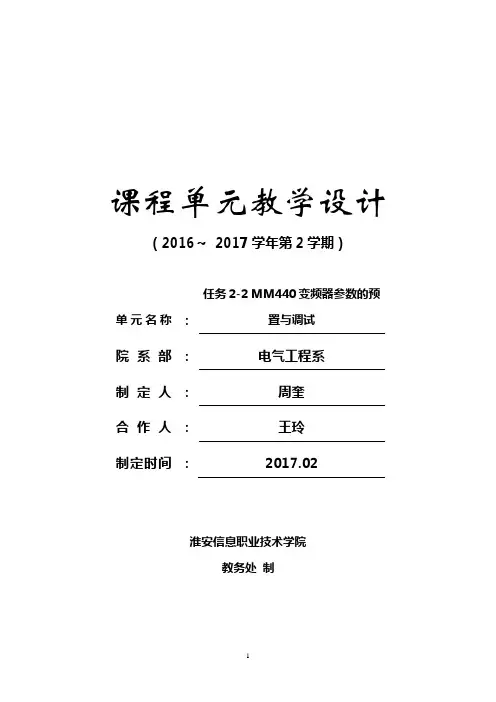

课程单元教学设计（2016～2017学年第2学期）单元名称：任务2-2 MM440变频器参数的预置与调试院系部：电气工程系制定人：周奎合作人：王玲制定时间：2017.02淮安信息职业技术学院教务处制《变频器系统运行与维护》课程单元教学设计单元教学进度设计详案：一、能力/知识目标能力要求：1.能够熟练的进行变频器运行操作、运行数据查询以及变频器停止参数浏览、修改各种操作之间的切换2.学会变频器参数复位操作3.学会变频器参数快速调试操作4．学会变频器故障复位操作知识要求：1. 掌握MM440变频器的调试步骤。

二、教学内容1．变频器调试通常一台新的MM440变频器一般需要经过如下三个步骤进行调试：参数复位、快速调试和功能调试。

1）MM440变频器参数复位参数复位，是将变频器的参数恢复到出厂时的参数默认值。

一般在变频器初次调试，或者参数设置混乱时，需要执行该操作，以便于将变频器的参数值恢复到一个确定的默认状态。

具体的操作步骤如图1-82 所示。

图1- 82 变频器参数复位操作步骤在参数复位完成后，需要进行快速调试。

根据电机和负载具体特性，以及变频器的控制方式等信息进行必要的设置之后，变频器就可以驱动电机工作了。

2）变频器的快速调试快速调试状态，需要用户输入电机相关的参数和一些基本驱动控制参数，使变频器可以良好的驱动电机运转。

一般在复位操作后，或者更换电机后需要进行此操作。

变频器快速调试的步骤如表1-10 所示。

3）变频器的功能调试功能调试，指用户按照具体生产工艺的需要进行的设置操作。

这一部分的调试工作比较复杂，常常需要在现场多次调试。

2．变频器故障复位当变频器运行中发生故障或者报警，变频器会出现提示，并会按照设定的方式进行默认的处理（一般是停车）。

此时，需要用户查找并排除故障发生的原因后，在面板上确认故障的操作。

这里通过一个F0003（电压过低）的故障复位过程来演示具体的操作流程。

当变频器欠压的时候，面板将显示故障代码F0003，按FN键，如果故障点已经排除，变频器将复位到运行准备状态，显示设定频率50.00闪烁。

柳州职业技术学院变频器实训指导书（西门子MM440）电气自动化技术专业任务1 变频器的面板操作与运行任务目的：1. 熟悉变频器的面板操作方法。

2. 熟练变频器的功能参数设置。

3. 熟练掌握变频器的正反转、点动、频率调节方法。

任务引入：变频器MM440系列（MicroMaster440）是德国西门子公司广泛应用与工业场合的多功能标准变频器。

它采用高性能的矢量控制技术，提供低速高转矩输出和良好的动态特性，同时具备超强的过载能力，以满足广泛的应用场合。

对于变频器的应用，必须首先熟练对变频器的面板操作，以及根据实际应用，对变频器的各种功能参数进行设置。

相关知识点：一．变频器面板的操作利用变频器的操作面板和相关参数设置，即可实现对变频器的某些基本操作如正反转、点动等运行。

变频器面板的介绍及按键功能说明详见本书任务1.4变频器的调试，具体参数号和相应功能参照系统手册。

二．基本操作面板修改设置参数的方法MM440在缺省设置时，用BOP控制电动机的功能是被禁止的。

如果要用 BOP 进行控制，参数 P0700应设置为 1，参数 P1000 也应设置为 1。

用基本操作面板(BOP)可以修改任何一个参数。

修改参数的数值时，BOP有时会显示“busy”，表明变频器正忙于处理优先级更高的任务。

下面就以设置P1000=1的过程为例，来介绍通过基本操作面板(BOP)修改设置参数的流程，见表2-1。

表2-1 基本操作面板(BOP)修改设置参数流程操作步骤BOP显示结果1按键，访问参数2按键，直到显示P10003按键，直到显示in000，即P1000的第0组值4按键，显示当前值25按键，达到所要求的值16按键，存储当前设置7按键，显示r00008按键，显示频率任务训练：一、训练内容通过变频器操作面板对电动机的启动、正反转、点动、调速控制。

二、训练工具、材料和设备西门子MM440变频器、小型三相异步电动机、电气控制柜、电工工具（1套）、连接导线若干等。

变频器应用技术实训学院：机电学院班级：机电1103 学号姓名：课题一MM440变频器基本控制方法项目一面板控制---基本运行1.控制要求及接线图控制要求：1.正确设置变频器输出额定频率，额定电压，额定电流，额定功率，额定转速。

3.通过操作面板（BOP）控制电机启动/停止、正转/反转。

3.通过操作面板改变电机的运行频率和加减速时间。

变频器外部接线图：2、参数功能表序号变频器参数出厂值设定值功能说明1P0010 30参数复位2P0970 1序号变频器参数出厂值设定值功能说明3P0010 0 1 快速调试4P0304 230 380 电动机的额定电压5P0305 3.25 0.2 电动机的额定电流6P0307 0.75 0.04 电动机的额定功率7P0310 50.00 50.00 电动机的额定频率3、操作步骤1. 按照变频器外部接线图完成变频器的接线，认真检查，确保正确无误。

2. 打开电源开关，正确设置变频器参数。

3. 按下操作面板绿色按钮，启动变频器。

4. 按功能键显示r1000, 再按P键显示运行频率，按下操作面板按钮上下键，增加、减少变频器输出频率。

5. 按下操作面板按钮换向键，改变电动机的运动反向。

6. 按下操作面板停止按钮，停止变频器。

4、实验现象1. 步骤4中按下P键后，屏幕显示5Hz的运行频率；按频率增加键时，显示频率越来越来大，转速越来越快；按频率降低键时，显示频率越来越小，转速越来越低；2. 按步骤5按下换向按钮时，电动机改变运动方向。

3. 按步骤6按下红色停止按钮时，电机停止运动。

补充：将参数P1040设定成35时，电机启动时以P1040设定的频率35Hz运行，同时还可以通过频率上下键调节电机的输出频率。

项目二面板控制---点动运行控制1、控制要求及接线图控制要求：1. 正确设置变频器输出额定频率，额定电压，额定电流，额定功率，额定转速。

2. 所谓点动是指以很低的速度驱动电动机转动，点动操作由BOP（控制面板）的JOG点动按钮控制或由连接在一个数字输入端的不带自锁，按下时接通，松开时自动复位的开关来控制。

基于PLC的机电控制课程设计报告一、引言本课程设计旨在通过PLC（可编程逻辑控制器）实现机电控制系统。

本文档将介绍课程设计的背景、目标、设计方案以及最终实施结果。

二、背景机电控制是现代工业自动化的核心技术之一，它通过集成电子技术、机械工程和控制理论实现对机械设备的自动化控制。

PLC作为一种重要的控制设备，被广泛应用于各个行业的自动化系统中。

三、目标本课程设计的主要目标是设计并实现一个基于PLC的机电控制系统。

通过该系统，我们可以实现对机械设备的自动化控制，提高生产效率和质量。

四、设计方案4.1 硬件设计本课程设计将使用一台PLC作为中央控制器，并通过输入输出模块连接各个传感器和执行器。

根据实际需求，选择适当的PLC 型号和模块。

4.2 软件设计在软件设计方面，我们将使用PLC编程软件进行逻辑程序的编写。

根据机械设备的控制需求，设计各个模块的控制逻辑，并进行程序调试和优化。

4.3 系统集成在系统集成阶段，我们将进行硬件和软件的集成测试，确保系统的稳定性和可靠性。

同时，进行系统的调试和参数调整，以满足实际应用的需求。

五、实施结果经过一段时间的设计和实施，我们成功地实现了基于PLC的机电控制系统。

该系统能够准确地控制机械设备的运行，并具备稳定性和可靠性。

通过该系统的应用，我们实现了生产效率和质量的提升。

六、结论本课程设计通过使用PLC实现了机电控制系统的自动化控制，取得了良好的实施结果。

通过这个项目，我们深入理解了PLC的原理和应用，提升了对机电控制领域的理解和技能。

参考文献[1] PLC原理与应用. (2018). 机械工业出版社.。

实验四MM440变频器3段固定频率控制
课题：认识变频器姓名彭也班级自动1531 学号1519033119
一、实验目的
1.熟悉MM440变频器外接端子的连接使用
2.变频器基本操作面板运行参数设置
3. 用外接数字端子（DIN1、DIN2、DIN3），完成三种不同频率控制的电动机转速调节。

二、实训内容及步骤
1、MM440变频器外围接线图
注：SB1—SB4为带自锁开关
2、变频器的参数设置及运行调试
步骤1：按上图连接好电路，检查线路正确后，合上变频器电源开关。

步骤2：恢复变频器出厂缺省值。

P0003=1,
P0010=30;
P0970=1;
busy;
步骤3：设置电机参数，完成后将P0010=0，变频器当前处于准备状态，可正常运行。

（备注：MOP电动电位计，就是面板上控制频率的按键）
P0304=380v
P0305=1.5v
P0307=0.55kw
P0310=50hz
P1080=10
基本设置完成即可将
P0010=0
步骤4：三段固定频率控制
三段频率控制状态表
固定频率频率（H Z）端口7（SB3）端口6（SB2）端口5（SB1）
1 15 1 0 1
2 35 1 1 0
3 50 1 1 1
①下自锁按钮SB3（7~9接通），数字输入口DIN3为ON，允许电动机运行；P0701=1
P0702=15
P0703=15
P1001=0
P1002=15
《变频器技术》课程实训成绩评定方法。

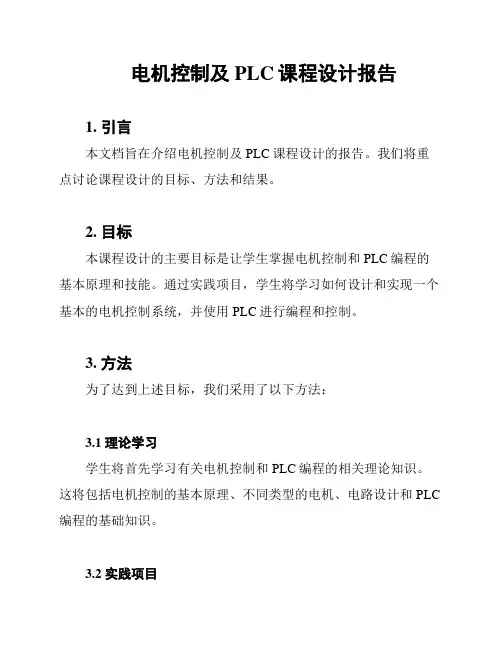

电机控制及PLC课程设计报告
1. 引言
本文档旨在介绍电机控制及PLC课程设计的报告。

我们将重点讨论课程设计的目标、方法和结果。

2. 目标
本课程设计的主要目标是让学生掌握电机控制和PLC编程的基本原理和技能。

通过实践项目，学生将学习如何设计和实现一个基本的电机控制系统，并使用PLC进行编程和控制。

3. 方法
为了达到上述目标，我们采用了以下方法：
3.1 理论学习
学生将首先学习有关电机控制和PLC编程的相关理论知识。

这将包括电机控制的基本原理、不同类型的电机、电路设计和PLC 编程的基础知识。

3.2 实践项目
在理论学习的基础上，学生将进行实践项目。

项目要求学生设计和实现一个简单的电机控制系统。

他们将学习如何选择合适的电机、设计和连接电路、编写PLC程序以及进行系统调试和测试。

3.3 团队合作
为了培养学生的团队合作能力，他们将以小组形式完成课程设计项目。

每个小组将负责完成一个完整的电机控制系统，并在最后的展示中展示他们的成果。

4. 结果
通过这个课程设计项目，我们期望学生能够达到以下结果：
- 了解电机控制的基本原理和方法；
- 掌握PLC编程的基础知识；
- 能够设计和实现一个简单的电机控制系统；
- 具备团队合作和沟通能力。

5. 结论
电机控制及PLC课程设计是一个重要的实践项目，可以帮助学生将理论知识应用于实际工程中。

通过这个项目，学生将获得宝
贵的实践经验，并培养他们的团队合作和问题解决能力。

我们相信这个课程设计将对学生的职业发展有着积极的影响。

MM440变频器介绍以及程序控制分析MM440变频器采用电子技术控制电机转速和电压，从而实现对负载设备的精确控制和调节。

其基本原理是将输入的交流电源转换成恒定频率和电压的直流电源，然后通过IGBT逆变器将直流电压转换为相应频率和电压的交流电源，最后通过PWM技术将电能传输给负载设备。

通过调节PWM技术的脉宽和载波频率，可以实现对电机的精确控制，使其能够满足不同负载设备的需求。

1.高效节能：MM440变频器采用先进的电子技术，具有高效率和低能耗的特点。

通过控制电机的转速和负载输出，可以有效减少电能的浪费，实现节能效果。

2.稳定性强：MM440变频器具有稳定的输出电流和频率控制特性，能够在恶劣的工作环境下保持稳定运行，保证负载设备的正常工作。

3.启动性能好：MM440变频器的启动时间短，启动过程平稳，不会对负载设备造成过大的冲击，延长设备使用寿命。

4.操作简便：MM440变频器采用人机界面，操作界面友好，设置参数方便快捷，使用者可以根据具体需求对变频器进行灵活调整。

5.安全可靠：MM440变频器具有多种保护功能，如过流、过压、缺相、过热等保护功能，可以防止设备因异常运行而损坏，提高设备的安全可靠性。

1.参数设置：MM440变频器的程序控制可以通过设置不同的参数来实现。

用户可以根据具体需要，设置负载设备的额定转速、电压和频率等参数，使得变频器能够根据设备的需求进行自动调整。

2.逻辑控制：MM440变频器支持各种逻辑控制方式，如启动、停止、正向/反向旋转等。

通过这些逻辑控制功能，用户可以实现对变频器的远程控制和自动化控制，提高工作效率和安全性。

3.故障检测与保护：MM440变频器具有多种故障检测和保护功能。

通过监控系统参数和设备状态，可以实时检测设备运行是否正常，并在出现故障时自动停止设备，保护设备免受损坏。

4.速度控制：MM440变频器支持多种速度控制方式，如PID控制、开环控制和闭环控制等。

通过调节控制器参数，可以使变频器能够按照预定速度进行稳定控制，满足不同负载设备的需求。

M M变频器控制电动机P L C课程设计The Standardization Office was revised on the afternoon of December 13, 2020燕山大学课程设计说明书题目： PLC与变频器实现电机正反转控制学院 (系)：电气工程学院年级专业： 11级计算机控制1班学号：学生姓名：指导教师：李海滨刘爽教师职称：目录目录﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍错误!未定义书签。

摘要﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍错误!未定义书签。

第一章概述﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍错误!未定义书签。

1． 1PLC和MM440变频器控制电动机的发展前景﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍错误!未定义书签。

1．2变频器的分类﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍错误!未定义书签。

1．3本课题的意义﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍错误!未定义书签。

第二章应用器件的介绍2．1 PLC的工作原理和结构﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍错误!未定义书签。

2．2 变频器的工作原理及其组成结构﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍错误!未定义书签。

2. 3 A/D转换器工作原理﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍错误!未定义书签。

第三章相关参数的设置﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍错误!未定义书签。

3．1 MM440快速调制参数设置﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍错误!未定义书签。

3. 2 MM440数字输入控制端口参数﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍错误!未定义书签。

3. 3 PLC数字量模拟量的输入输出约定﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍错误!未定义书签。

3. 4 恢复出厂设置﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍20第四章硬件电路和软件电路的设计﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍错误!未定义书签。

实验二变频器外部端子控制一、实验目的1. 掌握变频器的外部端子电路设计2. 熟悉变频器的参数设置3. 掌握PLC与变频器外部端子电路设计4. 掌握PLC梯形图程序编程方法二、实验设备及仪器1. SIEMENS MM440变频器、基本操作面板（BOP）、三相异步交流电机2. 开关、电位器、导线3. S7-200 PLC三、实验内容MM440的输入输出电路图如下MM440包含了六个数字开关量的输入端子，每个端子都有一个对应的参数用来设定该端子的功能。

可以将变频器当前的状态以开关量的形式用继电器输出，方便用户通过输出继电器的状态来监控变频器的内部状态量。

而且每个输出逻辑是可以进行取反操作，即通过操作P0748的每一位更改。

MM440变频器有两路模拟量输入，相关参数以in000和in001区分，可以通过P0756分别设置每个通道属性，支持常见的2~10V和4~20mA这些模拟标定方式。

对于电流输入，必须将相应通道的拨码开关拨至ON的位置，还要设置相关参数。

MM440变频器有两路模拟量输出，相关参数以in000和in001区分，出厂值为0~20mA输出，可以标定为4~20mA 输出（P0778＝4），如果需要电压信号可以在相应端子并联一支500欧姆电阻，需要输出的物理量可以通过P0771设置。

实验1 外部输入端子操作控制将参数P0701(数字输入1的功能)改为1，当开关1为On时，电动机启动；为Off时电动机停止。

-1-将参数P0702(数字输入2的功能)改为12，当开关2为On时，电动机正转；为Off时电动机反转。

将参数P0703(数字输入3的功能)改为9，当开关3为On时，可对变频器故障状态复位。

将按钮接到8和9，将参数P0704(数字输入4的功能)改为10（正向点动），当按钮按下时，电动机实现点动。

按图的端子连接模拟输入信号，通过电位器的滑动即可实现对电动机速度的控制。

0-10V对应0-50Hz（默认频率上限）。

变频器实训指导书（西门子MM440）编者：电气自动化技术专业任务1 变频器的面板操作与运行任务目的：1. 熟悉变频器的面板操作方法。

2. 熟练变频器的功能参数设置。

3. 熟练掌握变频器的正反转、点动、频率调节方法。

任务引入：变频器MM440系列（MicroMaster440）是德国西门子公司广泛应用与工业场合的多功能标准变频器。

它采用高性能的矢量控制技术，提供低速高转矩输出和良好的动态特性，同时具备超强的过载能力，以满足广泛的应用场合。

对于变频器的应用，必须首先熟练对变频器的面板操作，以及根据实际应用，对变频器的各种功能参数进行设置。

相关知识点：一．变频器面板的操作利用变频器的操作面板和相关参数设置，即可实现对变频器的某些基本操作如正反转、点动等运行。

变频器面板的介绍及按键功能说明详见本书任务1.4变频器的调试，具体参数号和相应功能参照系统手册。

二．基本操作面板修改设置参数的方法MM440在缺省设置时，用BOP控制电动机的功能是被禁止的。

如果要用BOP 进行控制，参数P0700应设置为1，参数P1000 也应设置为1。

用基本操作面板(BOP)可以修改任何一个参数。

修改参数的数值时，BOP有时会显示“busy”，表明变频器正忙于处理优先级更高的任务。

下面就以设置P1000=1的过程为例，来介绍通过基本操作面板(BOP)修改设置参数的流程，见表2-1。

表2-1 基本操作面板(BOP)修改设置参数流程操作步骤BOP显示结果1按键，访问参数2按键，直到显示P10003按键，直到显示in000，即P1000的第0组值4按键，显示当前值25按键，达到所要求的值16按键，存储当前设置7按键，显示r00008按键，显示频率任务训练 ：一、训练内容通过变频器操作面板对电动机的启动、正反转、点动、调速控制。

二、训练工具、材料和设备西门子MM440变频器、小型三相异步电动机、电气控制柜、电工工具（1套）、连接导线若干等。

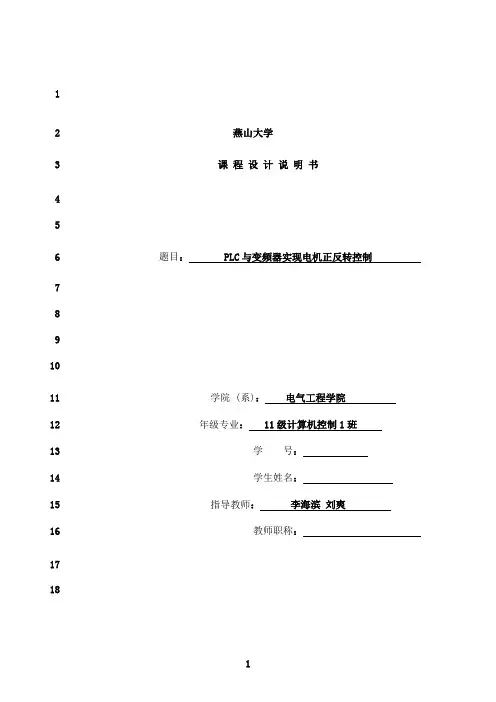

燕山大学课程设计说明书题目：PLC与变频器实现电机正反转控制学院（系)：电气工程学院年级专业：11级计算机控制1班学号：学生姓名：指导教师：李海滨刘爽教师职称:目录目录﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍错误!未定义书签。

摘要﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍错误!未定义书签。

第一章概述﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍错误!未定义书签。

1． 1PLC和MM440变频器控制电动机的发展前景﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍4 1．2变频器的分类﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍错误!未定义书签。

1．3本课题的意义﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍错误!未定义书签。

第二章应用器件的介绍2．1 PLC的工作原理和结构﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍错误!未定义书签。

2．2 变频器的工作原理及其组成结构﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍错误!未定义书签。

2. 3 A/D转换器工作原理﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍错误!未定义书签。

第三章相关参数的设置﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍错误!未定义书签。

3．1 MM440快速调制参数设置﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍错误!未定义书签。

3. 2 MM440数字输入控制端口参数﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍错误!未定义书签。

3。

3 PLC数字量模拟量的输入输出约定﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍错误!未定义书签。

3. 4 恢复出厂设置﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍20 第四章硬件电路和软件电路的设计﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍错误!未定义书签。

4。

1总体结构设计图﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍错误!未定义书签。

4。

2外部设备的接线图﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍错误!未定义书签。

电气自动化技术专业?操作步骤BOP显示结果1按键，访问参数2按键，直到显示P10003按键，直到显示in000，即P1000的第0组值4按键，显示当前值25按键，达到所要求的值16按键，存储当前设置7按键，显示r00008按键，显示频率4任务解决方案控制程序注：W#16#047E、W#16#0C7F和W#16#047F为控制字，分别表示电机运行准备中、电机反转和电机正转运行。

有关控制字和状态字的含义如下：〔详细见附表〕047E 0000 0100 0111 1110 电机停止运行状态0C7F 0000 1100 0111 1111 电机反转运行047F 0000 0100 0111 1111 电机正转运行运行调试1 按下电动机的运行按钮SB1，MM440工作在第一频率段〔设为10H〕上，延时10s后，MM440自动切换到第二频率段〔设为25H〕上运行，再延时10s后MM440自动切换到第三频率段〔设为50H〕上运行。

2 按下电动机停车按扭SB2，MM440停止运行，电动机停车。

平安防护措施：1、实施操作前，必须进行用电平安教育。

2、学生操作时，教师必须在场。

附录1：工作任务单工作任务单调速的控制。

1 MM440数字输入口“7〞端设为电动机运行/停止控制。

“5〞端“6〞端数字输入口设为3段固定频率控制端，2 按下电动机的运行按钮SB1，MM440工作在第一频率段〔设为10H〕上，延时10s后，MM440自动切换到第二频率段〔设为25H〕上运行，再延时10s后MM440自动切换到第三频率段〔设为50H〕上运行。

3 按下电动机停车按扭SB2，MM440停止运行，电动机停车。

接线图如下：附录2：山西工程职业技术学院电气自动化技术专业?M440数字输入口“7〞端设为电动机运行/停止控制。

“5〞端“6〞端数字输入口设为3段固定频率控制端，2 按下电动机的运行按钮SB1，MM440工作在第一频率段〔设为10H〕上，延时10s 后，MM440自动切换到第二频率段〔设为25H〕上运行，再延时10s后MM440自动切换到第三频率段〔设为50H〕上运行。

交PLC和MM420变频器实现三段速调速控制任务书
一、实训目的：
1、掌握PLC控制变频器实现3段固定频率控制的方法。

2、掌握按时间顺序控制MM440 3段固定频率的方法。

二、实训设备和仪器：
1、交流变频器（MM440）试验板
2、PLC实验板
3、交流电动机
4、数字量显示板
5、数字量给定板
6、计算机
三、实训线路图：
四、变量约定：
I124.1——电动机运行
I124.2——电动机停止
获得3种相应的固定频率Q0.0 、Q0.1的状态：
固定频率Q0.0Q0.1对应频率所设置的参数101P1001
210P1002
311P1003
OFF00
五、实训要求：
1. MM440数字输入口“7”端设为电动机运行/停止控制。

“5”端.“6”端数字输入口设为3段固定频率控制端，
2. 按下电动机的运行按钮SB1，MM440工作在第一频率段（设为10Hz）上，延时10s后，MM440自动切换到第二频率段（设为25Hz）上运行，再延时10s后MM440自动切换到第三频率段（设为50Hz）上运行。

3. 按下电动机停车按扭SB2，MM440停止运行，电动机停车。

六、实训步骤：
1、根据实训要求编写PLC程序。

2、按照实训线路图连接电路（电动机按星形接法）。

3、检查接线正确后，合上变频器电源，先恢复变频器工厂缺省值，然后再设置实训用参数
1）恢复变频器工厂缺省值，并设置电动机参数。

2）实训参数设置。

实验四、PLC和MM440变频器联机3段固定频率的控制实验一、实验目的1、PLC和变频器的接线方法；2、学会设置变频器多段参数的方法；3、PLC控制变频器的工作原理和过程。

二、实验设备IA7000自动化实训系统三、实验原理本实验主要是通过PLC来控制变频器进行电机的驱动过程。

下面是电气原理接线图：1、电机控制要求当按下电机运行按钮时，电机启动并运行在10，频率对应的280的转速上，延时10S后电动机升速，运行在25HZ频率所对应的700转速上，在延时10后电机继续升速运行在50频率所对应的1400转速上，按下停车按钮，电动机停止运行。

2、MM440 变频器数字输入变量定义变频器的数字输入端口5和6通过P0701和P0702参数设为3段固定频率控制端。

每一段的频率可分别有P1001、P1002、P1003参数设置。

变频器数字输入端口7设为电动机运行、停止控制端，可由P0703参数设定。

3、PLC数字输入输出变量的定义I0.0----电机运行，对应的按钮为SB1I0.1----电机停止，对应电机停止按钮为SB2Q0.0----固定频率设置，接变频器的端口5Q0.1----固定频率设置，接变频器的端口6Q0.2----电动机运行/停止控制，接变频器的端口75、固定频率控制曲线如下所示：6、PLC程序设计根据电机控制要求及对变频器数字输入端口、PLC数字输入端口和输出端口的定义可以知道：1）、当按下运行启动按钮SB1时，PLC数字输出端Q0.2为逻辑高电平1，变频器的端口7也就为“ON”，允许电机运行。

同时Q0.0为1，而Q0.1为0，即变频器的数字端口5为“ON”,而端口6为“OFF”,电机在运行在第一固定的频段。

延时10S后，PLC的输出端Q0.0为0，而Q0.1为1，也即是变频器的数字端口5为“OFF”，而端口6为“ON”,电机在运行在第二固定的频段。

再延时10S后，PLC的输出端Q0.0为1，而Q0.1为1，也即是变频器的数字端口5为“ON”,而端口6为“ON”,电机在运行在第三固定的频段。
