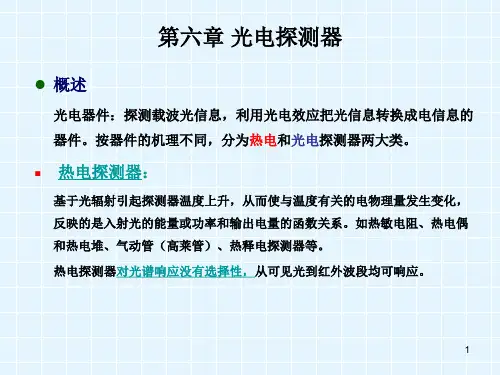

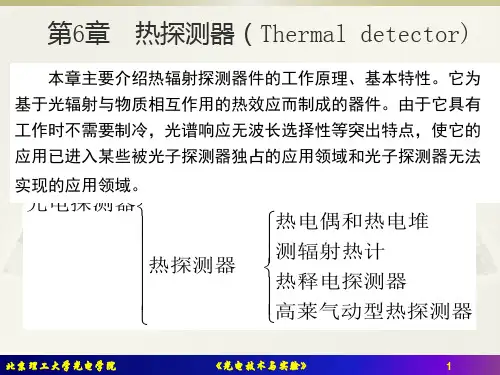

第六章. 光电导探测器分析

光电探测器中光电导增益原理
光电探测器中光电导增益的原理是基于光电导效应。

当光照射在光电导材料上时，光子与材料中的电子相互作用，使电子从束缚态跃迁到自由态，形成非平衡载流子（即光生载流子）。

这些光生载流子在电场的作用下定向移动，形成光电流。

具体来说，光电导型光电探测器由半导体材料和欧姆接触电极构成。

当半导体吸收光子后，产生自由载流子，这些载流子在电场的作用下移动，从而在电极之间产生电势差或电压。

这个电压的大小与入射光的强度成正比，因此实现了光信号到电信号的转换。

在这个过程中，少数载流子的寿命决定了光电导增益的大小。

少数载流子寿命越长，能够产生的光电流越大，增益越高。

但同时，响应速度也会降低。

因此，需要在光电导增益和响应速度之间进行权衡。

以上信息仅供参考，建议查阅关于光电导增益的专业书籍或者咨询专业人士获取更多信息。

关于光电导探测器的调查报告1.工作原理和特性利用半导体材料的光电导效应制成的一种光探测器件。

所谓光电导效应，是指由辐射引起被照射材料电导率改变的一种物理现象。

光电导探测器在军事和国民经济的各个领域有广泛用途。

在可见光或近红外波段主要用于射线测量和探测、工业自动控制、光度计量等；在红外波段主要用于导弹制导、红外热成像、红外遥感等方面。

光电导体的另一应用是用它做摄像管靶面。

为了避免光生载流子扩散引起图像模糊，连续薄膜靶面都用高阻多晶材料,如PbS-PbO、Sb2S3等。

其他材料可采取镶嵌靶面的方法，整个靶面由约10万个单独探测器组成。

光电导效应是内光电效应的一种。

当照射的光子能量hv等于或大于半导体的禁带宽度Eg时，光子能够将价带中的电子激发到导带，从而产生导电的电子、空穴对,这就是本征光电导效应。

这里h是普朗克常数，v是光子频率,Eg是材料的禁带宽度（单位为电子伏）。

因此，本征光电导体的响应长波限λc为λc=hc/Eg=1.24/Eg(μm)式中c为光速。

本征光电导材料的长波限受禁带宽度的限制。

在60年代初以前还没有研制出适用的窄禁带宽度的半导体材料，因而人们利用非本征光电导效应。

Ge、Si等材料的禁带中存在各种深度的杂质能级，照射的光子能量只要等于或大于杂质能级的离化能，就能够产生光生自由电子或自由空穴。

非本征光电导体的响应长波限λ由下式求得λc＝1.24/E i式中Ei代表杂质能级的离化能。

到60年代中后期，Hg1-xCdxTe、PbxSn1-xTe、PbxSn1-xSe 等三元系半导体材料研制成功,并进入实用阶段。

它们的禁带宽度随组分x值而改变，它与工作在同样波段的Ge：Hg探测器相比有如下优点：①工作温度高（高于77K），使用方便,而Ge:Hg工作温度为38K。

②本征吸收系数大,样品尺寸小。

③易于制造多元器件。

2.常用的光电导探测器材料在射线和可见光波段有：CdS、CdSe、CdTe、Si、Ge等;在近红外波段有：PbS、PbSe、InSb、Hg0.75Cd0.25Te等;在长于8微米波段有:Hg1-xCdxTe、PbxSn1-x、Te、Si掺杂、Ge掺杂等；CdS、CdSe、PbS等材料可以由多晶薄膜形式制成光电导探测器。

光电导探测器的工作原理小伙伴，今天咱们来唠唠光电导探测器这个超有趣的东西。

光电导探测器呢，就像是一个特别敏感的小卫士，专门感知光的世界。

你知道吗？它的工作原理其实还挺好玩的。

在光电导探测器里呀，有一些特殊的材料。

这些材料就像是一群乖巧又有点小脾气的小精灵。

平常呢，它们内部的电子就像是在自己的小家里休息，秩序井然。

但是一旦有光照射过来，就像是一场热闹的派对开始了。

光可是带着能量来的哦，这个能量就像一把神奇的钥匙。

当光照射到这些材料上的时候，它就把那些原本被束缚着的电子给解放出来了。

就好比把在小屋里睡觉的小精灵给唤醒，然后让它们可以自由地跑来跑去啦。

你看，原本这些材料的导电性是有一定规律的。

可是随着光的到来，那些被解放的电子就开始在材料里横冲直撞，这就使得材料的导电性发生了变化。

这就好像是原本平静的小街道，突然多了好多跑来跑去的小动物，一下子变得热闹非凡，而且道路也变得更“通畅”了，电流通过就更容易了。

而且哦，这个光电导探测器特别聪明呢。

它能根据光的强弱来改变自己的导电性。

光强的时候，就有更多的电子被解放出来，导电性就变得更强；光弱的时候呢，被解放的电子少一些，导电性的变化也就小一点。

就像是它能根据派对的热闹程度来调整自己的状态一样。

这种根据光改变导电性的特性，让光电导探测器有了好多厉害的用途。

比如说在一些自动感应的灯里，当周围环境暗下来，光变弱了，光电导探测器就会察觉到，然后给电路一个信号，灯就亮起来啦。

就像它在黑暗中悄悄说：“太暗啦，该开灯啦。

”而在一些安防设备里，它也能发挥大作用。

如果有可疑的光线变化，它也能及时发现，就像一个警惕的小眼睛，守护着周围的安全。

光电导探测器还有一个很有趣的地方呢。

它就像一个小小的桥梁，连接着光的世界和电的世界。

光带来的信息通过它转化成了电信号，这样我们就能用各种电子设备来处理这些信息啦。

比如说在相机里，光电导探测器可以把光线的信息转化成电信号，然后经过处理，就变成了我们看到的美丽照片。

第1篇一、实验目的本次实验旨在通过实际操作，了解光电探测的基本原理和实验方法，掌握光电探测器的性能测试技术，并分析光电探测在现实应用中的重要性。

实验过程中，我们对光电探测器的响应特性、灵敏度、探测范围等关键参数进行了测试和分析。

二、实验原理光电探测器是一种将光信号转换为电信号的装置，广泛应用于光电通信、光电成像、环境监测等领域。

实验中，我们主要研究了光电二极管（Photodiode）的工作原理和特性。

光电二极管是一种半导体器件，当光照射到其PN结上时，会产生光生电子-空穴对，从而产生电流。

三、实验仪器与材料1. 光电二极管2. 光源（激光笔、LED灯等）3. 光电探测器测试仪4. 示波器5. 数字多用表6. 光纤连接器7. 光学平台8. 环境温度计四、实验步骤1. 光电二极管性能测试（1）将光电二极管与光源、测试仪连接，确保连接牢固。

（2）调整光源强度，观察光电探测器输出电流的变化，记录不同光照强度下的电流值。

（3）测试光电二极管在不同波长下的光谱响应特性，记录不同波长下的电流值。

2. 光电探测器灵敏度测试（1）调整环境温度，观察光电探测器输出电流的变化，记录不同温度下的电流值。

（2）改变光源距离，观察光电探测器输出电流的变化，记录不同距离下的电流值。

3. 光电探测器探测范围测试（1）在固定光源强度下，调整探测器与光源的距离，观察输出电流的变化，记录探测范围。

（2）在固定探测器与光源的距离下，调整光源强度，观察输出电流的变化，记录探测范围。

五、实验结果与分析1. 光电二极管性能测试实验结果表明，随着光照强度的增加，光电二极管输出电流逐渐增大。

在相同光照强度下，不同波长的光对光电二极管输出的电流影响不同，表明光电二极管具有光谱选择性。

2. 光电探测器灵敏度测试实验结果显示，随着环境温度的升高，光电二极管输出电流逐渐增大，表明光电探测器对温度具有一定的敏感性。

同时，在光源距离变化时，光电探测器输出电流也相应变化，说明光电探测器的探测范围与光源距离有关。

光电探测器概述分析光敏元件是光电探测器的核心部件，用于将入射的光能量转换为电能。

常见的光敏元件包括光电二极管、光电倍增管、光电导、光敏晶体等。

其中，光电二极管是最常见的光敏元件，由P型和N型半导体材料组成，当光照射到PN结时，产生光生电流。

光电倍增管是一种具有电子增益的光敏元件，它通过二次发射效应实现光电信号的放大。

光电导是一种基于金属-绝缘-半导体(MIS)结构的光敏元件，光照射到MIS结时，产生的电子流被金属电极捕捉，从而产生电信号。

光敏晶体是一种利用光生载流子的非线性效应来实现光电转换的光敏元件，具有高速响应和高灵敏度的特点。

信号处理电路是光电探测器将光信号转换为电信号后进行进一步处理的电路部分。

常见的信号处理电路包括放大电路、滤波电路、模数转换电路等。

放大电路用于增加光电信号的幅度，以提高信噪比和灵敏度。

滤波电路则用于去除杂散信号和噪声，保留感兴趣的频段信号。

模数转换电路则将模拟电信号转换为数字信号，以便进行数字信号处理和分析。

光电探测器的性能参数主要包括灵敏度、响应时间、线性度、噪声等。

灵敏度是指光电探测器对光信号的敏感程度，一般用电流-光功率转换系数和量子效率来描述。

响应时间是指光电探测器从接收到光信号到产生相应电信号的时间间隔。

线性度是指光电探测器输出的电信号与输入光信号之间的线性关系程度。

噪声是指光电探测器输出电信号中的随机波动，通常分为热噪声、暗电流噪声和光电转换噪声等。

在实际应用中，根据需要选择合适的光电探测器。

有选择的因素包括工作波长范围、动态范围、灵敏度要求、响应速度、稳定性等。

比如，在光通信领域，一般选择具有较高灵敏度和快速响应时间的光电探测器；在光谱分析领域，一般需要选择具有较高线性度和低噪声的光电探测器。

总之，光电探测器是一种重要的光电器件，具有广泛的应用前景。

随着科技的不断进步和需求的不断增长，对光电探测器的性能和特性要求也在不断提高，这就需要不断地研发和创新，以满足不同领域的应用需求。

光电导探测器的原理光电导探测器是一种常见的光电转换器件，能够将光信号转化为电信号。

它广泛应用于光通信、光电子设备和光测量等领域。

本文将从光电导探测器的原理出发，详细介绍其工作原理、分类以及应用。

光电导探测器的工作原理基于光电效应，即光照射到物质上会产生电子-空穴对。

在光电导探测器中，一般采用半导体材料作为光电转换元件。

当光照射到半导体材料上时，光子能量将被传递给半导体中的电子，使其从价带跃迁到导带，形成电子-空穴对。

光电导探测器通常由光电导层、电极和支撑结构组成。

光电导层是光电转换的关键部分，一般采用具有高载流子迁移率的半导体材料，如硅(Si)或锗(Ge)。

当光照射到光电导层上时，光子能量将激发光电导层中的电子，使其跃迁到导带，形成电流。

电极用于收集电流信号，一般采用金属材料。

支撑结构则用于固定光电导层和电极，保证其稳定性和可靠性。

根据光电导层的材料和结构不同，光电导探测器可以分为多种类型。

常见的光电导探测器包括PIN型光电导探测器、APD型光电导探测器和光电二极管。

PIN型光电导探测器是最常见的一种光电导探测器。

它由P型半导体、N型半导体和中间的Intrinsic层组成。

当光照射到Intrinsic层时，产生的电子-空穴对将在电场作用下被分离，从而产生电流。

PIN型光电导探测器具有宽波长响应范围、低噪声和高速响应等优点，广泛应用于光通信和光测量领域。

APD型光电导探测器是一种增强型光电导探测器，通过引入雪崩效应来增强光电转换效率。

APD型光电导探测器在Intrinsic层中引入高场区，当光照射到高场区时，电子-空穴对将在电场作用下进行雪崩增强，从而产生更大的电流。

APD型光电导探测器具有高增益、高灵敏度和高速响应等优点，广泛应用于低光水平检测和光通信领域。

光电二极管是一种简单的光电导探测器，由P型半导体和N型半导体构成。

当光照射到光电二极管时，产生的电子-空穴对将在PN结处被分离，形成电流。

光电二极管具有简单的结构和快速的响应速度，广泛应用于光电子设备和光测量领域。

光电探测器的原理和应用光电探测器是一种能够将光信号转化为电信号的装置，它是光电技术和电子技术的结合体，是现代光电技术中一个重要的研究领域。

光电探测器的原理和应用有着广泛的应用价值，涉及医学、能源、环境、军事等许多领域。

一、光电探测器的原理光电探测器的原理基于光电效应。

光电效应是指当光线照射到某种物质表面上时，物质表面上的原子或分子吸收光子后会发生电离，使其失去部分或全部的电子而产生电荷。

利用这个原理，光电探测器可以将光信号转换为电信号。

光电探测器的核心部分是半导体器件。

当光子击中化合物半导体时，可以激发空穴/电子对的产生。

电子会通过二极管的势垒运动流到另一端，使器件产生电流。

同时，光子能量的大小会影响产生的电子空穴数，电流可用于量化光信号。

二、光电探测器的种类1. 光电二极管（Photodiode）光电二极管是最常用的光电探测器之一。

它是一种半导体器件，当光线照射到光电二极管上时，光子会被吸收并产生光生电荷，形成一个漂移电流。

光电二极管的响应时间快，灵敏度高，而且价格相对便宜，广泛应用于通信、测距和光谱等领域。

2. 热释发光电探测器（Thermophotovoltaic Detector）热释发光电探测器是一种特殊的光电探测器，它通过温差发射光子，通过光子的电离产生电子来检测光信号。

它的优点是可以探测高频光信号，如红外与紫外光线。

3. 光敏电阻（Photoresistor）光敏电阻可以看作是电阻值随光照射程度变化的半导体器件。

当光线照射到光敏电阻上时，会使其内部导电性能发生变化，电阻值发生变化。

光敏电阻具有响应时间很慢、灵敏度较低的特点，因此在一些较低的光强检测和光敏自动调节领域应用较多。

三、光电探测器的应用1.光通信光电探测器是光纤通信中最重要的组成部分之一，主要用于光信号的检测。

光电探测器还广泛应用于光通信中的光谱分析、测距和光信号放大等领域。

2. 医学影像学光电探测器在医学影像学中应用较多，如X线影像和CT扫描等，它可以高效地检测和转换光信号，使医生们能够更准确地诊断疾病。

光电探测器综述摘要：近年来，围绕着光电系统开展了各种关键技术研究，以实现具有高集成度、高性能、低功耗和低成本的光电探测器（Photodetector）及光电集成电路（OEIC）已成为新的重大挑战。

尤其是具有高响应速度，高量子效率和低暗电流的高性能光电探测器，不仅是光通信技术发展的需要，也是实现硅基光电集成的需要，具有很高的研究价值。

本文综述了近十年来光电探测器在不同特性方向的研究进展及未来几年的发展方向，对其的结构、相关工艺和制造的研究具有很重要的现实意义。

关键词：光电探测器，Si ,CMOSAbstrac t: In recent years, around the photoelectric system to carry out the study of all kinds of key technologies, in order to realize high integration, highperformance, low power consumption and low cost of photoelectricdetector (Photodetector) and optoelectronic integrated circuit (OEIC) hasbecome a major new challenge. Especially high response speed ，highquantum efficiency, and low dark current high-performance photodetector,is not only the needs for development of optical communication technology,but also realize the needs for silicon-based optoelectronic integrated,has thevery high research value.This paper reviews the development of differentcharacteristics and results of photodetector for the past decade, and discusses thephotodetector development direction in the next few years,the study of highperformance photoelectric detector, the structure, and related technology,manufacturing, has very important practical significance.Key Word: photodetector, Si ,CMOS一、光电探测器1.1概念光电探测器在光通信系统中实现将光转变成电的作用，这主要是基于半导体材料的光生伏特效应，所谓的光生伏特效应是指光照使不均匀半导体或半导体与金属结合的不同部位之间产生电位差的现象。
