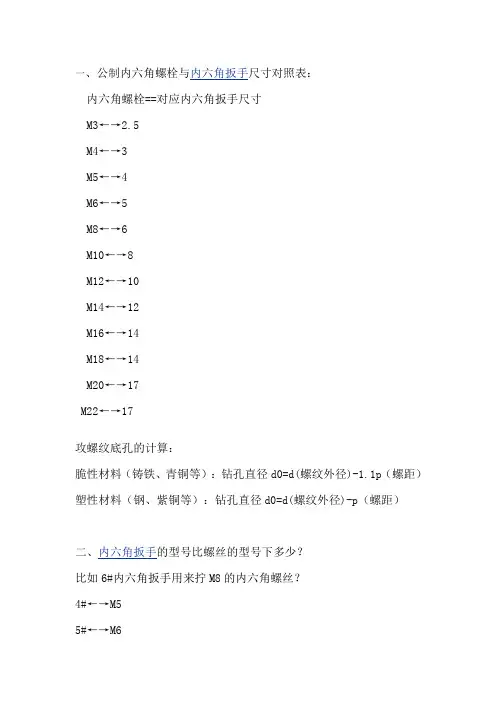

一、公制内六角螺栓与内六角扳手尺寸对照表：内六角螺栓==对应内六角扳手尺寸M3←→2.5M4←→3M5←→4M6←→5M8←→6M10←→8M12←→10M14←→12M16←→14M18←→14M20←→17M22←→17攻螺纹底孔的计算：脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径）-1。
1p（螺距）塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）二、内六角扳手的型号比螺丝的型号下多少？比如6＃内六角扳手用来拧M8的内六角螺丝？4＃←→M55＃←→M66＃←→M88#←→M1010＃←→M1212＃←→M14，M1614#←→M16,M2017＃←→M2019＃←→M2422＃,←→M3027＃←→M36三、外六角所用的开口扳手以六角螺母对应比较准确，因为存在六角头螺栓和小六角头螺栓.常用的开口扳手规格为：7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65；对应螺纹规格为：M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42全套内六角扳手中最小规格为3,其对应关系为S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18—M20、S17=M22-M24、S19=M27—M30、S24=M36、S27=M42.攻丝前螺纹底孔直径的计算方法：对于脆性材料按照基本尺寸-1.0826螺距，对于塑性材料按照螺纹基本尺寸—螺距+0.1.脆性材料在攻丝时为纯切削状态,底孔尺寸为螺纹牙底圆直径,塑性材料在攻丝时由于材料受力后产生塑性变形，材料会向螺纹小径移动，因此底孔应该适当加大。
对于M6以下的螺纹孔，不分材料性质，统一按基本尺寸-螺距。
钻孔一般用螺栓大径D减去螺距.四、公制外六角螺栓和套筒（梅花）扳手对边尺寸对照表：螺栓尺寸对应扳手或套筒对边尺寸M3←→5.5MMM4←→7MMM5←→8MMM6←→10MMM8←→13MM（14MM）M10←→16MM（17MM）M12←→18MM(19MM)M14←→21MM（22MM)M16←→24MMM18←→27MMM20←→30MMM22←→34MM括号中的尺寸为GB旧标准尺寸.。
一、公制内六角螺栓与内六角扳手尺寸对照表：内六角螺栓==对应内六角扳手尺寸M3←→2.5M4←→3M5←→4M6←→5M8←→6M10←→8M12←→10M14←→12M16←→14M18←→14M20←→17M22←→17攻螺纹底孔的计算：脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)-1.1p（螺距）塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）二、内六角扳手的型号比螺丝的型号下多少？比如6#内六角扳手用来拧M8的内六角螺丝？4#←→M55#←→M66#←→M88#←→M1010#←→M1212#←→M14,M1614#←→M16,M2017#←→M2019#←→M2422#,←→M3027#←→M36三、外六角所用的开口扳手以六角螺母对应比较准确，因为存在六角头螺栓和小六角头螺栓。
常用的开口扳手规格为：7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65；对应螺纹规格为：M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42全套内六角扳手中最小规格为3，其对应关系为S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42。
攻丝前螺纹底孔直径的计算方法：对于脆性材料按照基本尺寸-1.0826螺距,对于塑性材料按照螺纹基本尺寸-螺距+0.1。
脆性材料在攻丝时为纯切削状态,底孔尺寸为螺纹牙底圆直径,塑性材料在攻丝时由于材料受力后产生塑性变形,材料会向螺纹小径移动,因此底孔应该适当加大。
对于M6以下的螺纹孔，不分材料性质，统一按基本尺寸-螺距.钻孔一般用螺栓大径D减去螺距.四、公制外六角螺栓和套筒（梅花）扳手对边尺寸对照表：螺栓尺寸对应扳手或套筒对边尺寸M3←→5.5MMM4←→7MMM5←→8MMM6←→10MMM8←→13MM(14MM)M10←→16MM(17MM)M12←→18MM(19MM)M14←→21MM(22MM)M16←→24MMM18←→27MMM20←→30MMM22←→34MM括号中的尺寸为GB旧标准尺寸。
ISO14581梅花槽沉头螺钉
梅花槽螺钉（也叫内六角花形螺钉）按头部形状可分为以下几种：梅花槽沉头螺钉
ISO14581 /ISO14582、梅花槽盘头螺钉ISO14583、梅花槽半沉头螺钉ISO14584以及梅花槽安全螺钉。
梅花槽沉头螺钉也叫内六角花形沉头螺钉，主要执行的标准有ISO14581和ISO14582：
➢ISO 14581
头部直径近似DIN965,相似国标GB 2673，规格范围M2-M10,材质主要为碳钢
CL04.8/CL08.8；不锈钢A2-070/A4-070，由于头部几何形状的特殊原因，不能完全达到全载拉力要求。
当进行相关拉力试验时，应参照ISO898-1相关规定执行。
关于碳钢表面涂层，进口产品以环保为主，主要有本色、环保镀锌、锌镍合金涂层以及非电解锌片涂层等。
不锈钢也可参见我司订货号WS 9475（与ISO14581近似）
➢ISO 14582
头部直径近似DIN7991，不锈钢可参见我司订货号WS 9470（与ISO14582近似）
关于TORX螺丝刀头的规格选用：TORX中文译为梅花槽，简称为TX，后面的数字是梅花头上点到点的距离，代表规格大小，系数越大梅花槽越大，与扭力密切相关。
ISO14581-CL08.8尺寸以及TX规格如下图：
➢WS 9482梅花槽沉头安全螺钉：
该螺钉是属于带定位针，起防盗功能，防止随意拆卸。
规格范围M4-M6，主要供应不锈钢A2材质。
梅花槽沉头安全螺钉规格如下：。
常用的开口扳手规格----对应螺纹规格
7--M4、8--M5、10--M6、14--M8、17--M10、19--M12、22--M14、24--M16、27--M18、
30--M20、32--M22、36--M24、41--M27、46--M30、55--M36、65--M42.
内六角扳手对应关系为
S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42
扳手按照用途，款式等分类
呆扳手：一端或两端制有固定尺寸的开口，用以拧转一定尺寸的螺母或螺栓。
梅花扳手：两端具有带六角孔或十二角孔的工作端，适用於工作空间狭小，不能使用普通扳手的场合。
两用扳手：一端与单头呆扳手相同，另一端与梅花扳手相同，两端拧转相同规格的螺栓或螺母。
活扳手：开口宽度可在一定尺寸范围内进行调节，能拧转不同规格的螺栓或螺母。
钩形扳手：又称月牙形扳手，用於拧转厚度受限制的扁螺母等。
钩形扳手
套筒扳手：它是由多个带六角孔或十二角孔的套筒并配有手柄、接杆等多种附件组成，特别
适用於拧转地位十分狭小或凹陷很深处的螺栓或螺母。
内六角扳手：成L形的六角棒状扳手，专用於拧转内六角螺钉。
扭力扳手：它在拧转螺栓或螺母时，能显示出所施加的扭矩；或者当施加的扭矩到达规定值后，会发出光或声响信号。
扭力扳手适用於对扭矩大小有明确地规定的装配工作。
扭力扳手。
螺丝头型牙型对照表
序号头型图片序号牙形图片
1拉美头（盘头）
表示法“P”
1
平尾自攻
表示法“B”
2
球面圆柱头
表示法“B”
2
尖尾自攻
表示法“A”
3半沉头（椭圆头）
表示法“O”
3
机牙
表示法“M”
4
外六角头
表示法“H”
4
铣尾自攻
表示法“T”
5
圆柱头
表示法“C”
5
自攻三角牙
表示法“BTT
6
带介子螺钉
表示法：头形字母加“W”
6
自攻三角牙
(双牙）
表示法“PTT
”
7
沉头
表示法“F”或“K ”
7
机丝三角牙
表示法“STT
”
8扁圆头（大扁头）表示法“T”
8
夹板牙
特点：单螺牙，
牙角度约40度左右，相对于墙板牙，牙要较锋利
9
圆头
表示法“R“9
特点：单螺牙，
牙角度约60度左右，相对于墙板牙，牙要较宽
10
倒边头
表示法“PF“
10
自攻牙
特点：相对快速牙、夹板牙牙要
较宽
螺丝头型牙型对照表。
一、公制内六角螺栓与内六角扳手尺寸对照表：内六角螺栓==对应内六角扳手尺寸M3←→2.5M4←→3M5←→4M6←→5M8←→6M10←→8M12←→10M14←→12M16←→14M18←→14M20←→17M22←→17攻螺纹底孔的计算：脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)-1.1p（螺距）塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）二、内六角扳手的型号比螺丝的型号下多少？比如6#内六角扳手用来拧M8的内六角螺丝？4#←→M55#←→M66#←→M88#←→M1010#←→M1212#←→M14,M1614#←→M16,M2017#←→M2019#←→M2422#,←→M3027#←→M36三、外六角所用的开口扳手以六角螺母对应比较准确，因为存在六角头螺栓和小六角头螺栓。
常用的开口扳手规格为：7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65；对应螺纹规格为：M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42全套内六角扳手中最小规格为3，其对应关系为S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42。
攻丝前螺纹底孔直径的计算方法：对于脆性材料按照基本尺寸-1.0826螺距,对于塑性材料按照螺纹基本尺寸-螺距+0.1。
脆性材料在攻丝时为纯切削状态,底孔尺寸为螺纹牙底圆直径,塑性材料在攻丝时由于材料受力后产生塑性变形,材料会向螺纹小径移动,因此底孔应该适当加大。
对于M6以下的螺纹孔，不分材料性质，统一按基本尺寸-螺距.钻孔一般用螺栓大径D减去螺距.四、公制外六角螺栓和套筒（梅花）扳手对边尺寸对照表：螺栓尺寸对应扳手或套筒对边尺寸M3←→5.5MMM4←→7MMM5←→8MMM6←→10MMM8←→13MM(14MM)M10←→16MM(17MM)M12←→18MM(19MM)M14←→21MM(22MM)M16←→24MMM18←→27MMM20←→30MMM22←→34MM括号中的尺寸为GB旧标准尺寸。
一、公制内六角螺栓与内六角扳手尺寸对照表：内六角螺栓==对应内六角扳手尺寸M3←→2.5M4←→3M5←→4M6←→5M8←→6M10←→8M12←→10M14←→12M16←→14M18←→14M20←→17M22←→17攻螺纹底孔的计算：脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)-1.1p（螺距）塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）二、内六角扳手的型号比螺丝的型号下多少？比如6#内六角扳手用来拧M8的内六角螺丝？4#←→M55#←→M66#←→M88#←→M1010#←→M1212#←→M14,M1614#←→M16,M2017#←→M2019#←→M2422#,←→M3027#←→M36三、外六角所用的开口扳手以六角螺母对应比较准确，因为存在六角头螺栓和小六角头螺栓。
常用的开口扳手规格为：7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65；对应螺纹规格为：M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42全套内六角扳手中最小规格为3，其对应关系为S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42。
攻丝前螺纹底孔直径的计算方法：对于脆性材料按照基本尺寸-1.0826螺距,对于塑性材料按照螺纹基本尺寸-螺距+0.1。
脆性材料在攻丝时为纯切削状态,底孔尺寸为螺纹牙底圆直径,塑性材料在攻丝时由于材料受力后产生塑性变形,材料会向螺纹小径移动,因此底孔应该适当加大。
对于M6以下的螺纹孔，不分材料性质，统一按基本尺寸-螺距.钻孔一般用螺栓大径D减去螺距.四、公制外六角螺栓和套筒（梅花）扳手对边尺寸对照表：螺栓尺寸对应扳手或套筒对边尺寸M3←→5.5MMM4←→7MMM5←→8MMM6←→10MMM8←→13MM(14MM)M10←→16MM(17MM)M12←→18MM(19MM)M14←→21MM(22MM)M16←→24MMM18←→27MMM20←→30MMM22←→34MM括号中的尺寸为GB旧标准尺寸。

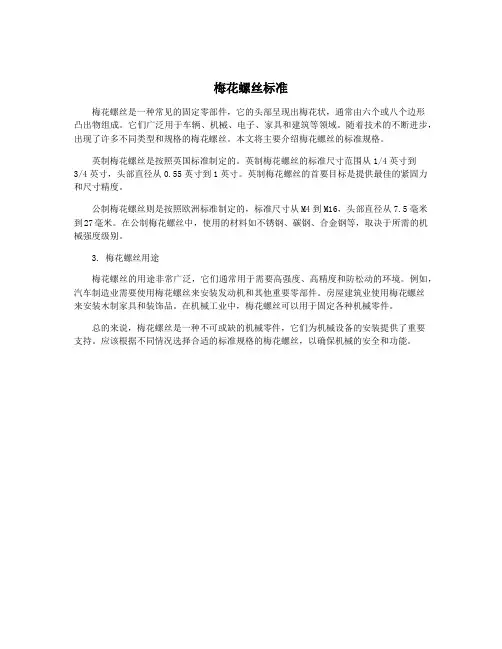

梅花螺丝标准
梅花螺丝是一种常见的固定零部件，它的头部呈现出梅花状，通常由六个或八个边形
凸出物组成。
它们广泛用于车辆、机械、电子、家具和建筑等领域。
随着技术的不断进步，出现了许多不同类型和规格的梅花螺丝。
本文将主要介绍梅花螺丝的标准规格。
英制梅花螺丝是按照英国标准制定的。
英制梅花螺丝的标准尺寸范围从1/4英寸到
3/4英寸，头部直径从0.55英寸到1英寸。
英制梅花螺丝的首要目标是提供最佳的紧固力和尺寸精度。
公制梅花螺丝则是按照欧洲标准制定的，标准尺寸从M4到M16，头部直径从7.5毫米到27毫米。
在公制梅花螺丝中，使用的材料如不锈钢、碳钢、合金钢等，取决于所需的机械强度级别。
3. 梅花螺丝用途
梅花螺丝的用途非常广泛，它们通常用于需要高强度、高精度和防松动的环境。
例如，汽车制造业需要使用梅花螺丝来安装发动机和其他重要零部件。
房屋建筑业使用梅花螺丝
来安装木制家具和装饰品。
在机械工业中，梅花螺丝可以用于固定各种机械零件。
总的来说，梅花螺丝是一种不可或缺的机械零件，它们为机械设备的安装提供了重要
支持。
应该根据不同情况选择合适的标准规格的梅花螺丝，以确保机械的安全和功能。
一、公制内六角螺栓与内六角扳手尺寸对照表：内六角螺栓==对应内六角扳手尺寸M3←→2.5M4←→3M5←→4M6←→5M8←→6M10←→8M12←→10M14←→12M16←→14M18←→14M20←→17M22←→17攻螺纹底孔的计算：脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)-1.1p（螺距）塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）二、内六角扳手的型号比螺丝的型号下多少？比如6#内六角扳手用来拧M8的内六角螺丝？4#←→M55#←→M66#←→M88#←→M1010#←→M1212#←→M14,M1614#←→M16,M2017#←→M2019#←→M2422#,←→M3027#←→M36三、外六角所用的开口扳手以六角螺母对应比较准确，因为存在六角头螺栓和小六角头螺栓。
常用的开口扳手规格为：7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65；对应螺纹规格为：M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42全套内六角扳手中最小规格为3，其对应关系为S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42。
攻丝前螺纹底孔直径的计算方法：对于脆性材料按照基本尺寸-1.0826螺距,对于塑性材料按照螺纹基本尺寸-螺距+0.1。
脆性材料在攻丝时为纯切削状态,底孔尺寸为螺纹牙底圆直径,塑性材料在攻丝时由于材料受力后产生塑性变形,材料会向螺纹小径移动,因此底孔应该适当加大。
对于M6以下的螺纹孔，不分材料性质，统一按基本尺寸-螺距.钻孔一般用螺栓大径D减去螺距.四、公制外六角螺栓和套筒（梅花）扳手对边尺寸对照表：螺栓尺寸对应扳手或套筒对边尺寸M3←→5.5MMM4←→7MMM5←→8MMM6←→10MMM8←→13MM(14MM)M10←→16MM(17MM)M12←→18MM(19MM)M14←→21MM(22MM)M16←→24MMM18←→27MMM20←→30MMM22←→34MM括号中的尺寸为GB旧标准尺寸。
梅花内六角孔尺寸对照表1. 介绍梅花内六角孔梅花内六角孔是一种常见的螺丝和螺栓连接方式，广泛应用于机械、汽车、航空航天等领域。
它具有高承载能力、抗滑动和抗松动的特点，因此被广泛使用。
2. 梅花内六角孔尺寸对照表的作用梅花内六角孔尺寸对照表是一种工具，用于指导工程师和技术人员在设计和制造过程中选择合适的螺丝或螺栓。
通过对照表，可以快速准确地确定所需的螺丝或螺栓的尺寸。
3. 梅花内六角孔尺寸分类根据国际标准ISO 10642，梅花内六角孔分为以下几个分类：•M3•M4•M5•M6•M8•M10•M12•M14•M16•M18•M20每个分类下又有不同的规格和尺寸可供选择。
4. 梅花内六角孔尺寸对照表示例下面是一个梅花内六角孔尺寸对照表的示例：尺寸 (mm) M3 M4 M5 M6 M8H1 2.5 3.3 4.1 4.9 6.6H2 1.65 2 2.5 3 4L 2 2.5 3 3.5该表格列出了不同尺寸的梅花内六角孔的H1、H2和L值。
H1表示六角孔的外径，H2表示六角孔的深度，L表示螺丝或螺栓的长度。
5. 如何使用梅花内六角孔尺寸对照表使用梅花内六角孔尺寸对照表时，首先确定所需连接件的类型和规格。
然后，在对照表中找到相应规格的行，并查找所需的尺寸值。
例如，如果需要一颗M6规格的螺丝，并且需要知道它的H1、H2和L值，可以在M6行中找到对应的数值。
6. 注意事项在使用梅花内六角孔尺寸对照表时，需要注意以下几点：•确保选择正确的规格和尺寸，以满足设计和制造要求。
•确保使用合适的工具，例如六角扳手或扳手套筒，来安装和拆卸螺丝或螺栓。
•在安装过程中，确保正确地对齐梅花内六角孔和螺丝或螺栓。
7. 总结梅花内六角孔尺寸对照表是一个重要的工具，用于指导选择合适的螺丝或螺栓。
通过了解不同尺寸的梅花内六角孔以及它们的H1、H2和L值，可以更好地进行设计和制造。
使用梅花内六角孔尺寸对照表时需要注意选择正确的规格和尺寸，并确保使用适当的工具进行安装。
公制外六角螺栓和套筒（梅花）扳手对边尺寸对照表：螺栓尺寸对应扳手或套筒对边尺寸M3 5.5MMM4 7MMM5 8MMM6 10MMM8 1 3MM(14MM)M10 16MM(17M M)M12 18MM(19MM)M14 21MM(22MM)M16 24MMM1 8 27MMM20 30MMM22 3 4MM括号中的尺寸为GB旧标准尺寸。
公制内六角螺栓与内六角扳手尺寸对照表：内六角螺栓对应内六角扳手尺寸M3 2.5M4 3M 5 4M6 5M8 6M10 8M12 10M14 12M16 14M18 14M20 17M22 17螺丝尺寸对应内六角扳手的四个方面时间：2009-02-25 英天sf769 供稿我要供稿文字选择：大中小为了让大家区分螺丝与内六角扳手的对应尺寸，还有要钻多大的孔应该用多大的丝锥，以下是我在工作时累计的经验可以供大家参考：一、公制内六角螺栓与内六角扳手尺寸对照表：内六角螺栓==对应内六角扳手尺寸M3←→2.5M4←→3M5←→4M6←→5 M 8←→6M10←→8M12←→10M14←→12 M16←→14M18←→14M20←→17M22←→17攻螺纹底孔的计算：脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)-1.1p（螺距）塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）二、内六角扳手的型号比螺丝的型号下多少？比如6#内六角扳手用来拧M8的内六角螺丝？4#←→M55#←→M66#←→M88#←→M10 10#←→M1212#←→M14,M1614#←→M1 6,M20 17#←→M2019#←→M2422#,←→M30 27#←→M36 三、外六角所用的开口扳手以六角螺母对应比较准确，因为存在六角头螺栓和小六角头螺栓。
常用的开口扳手规格为：7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65；对应螺纹规格为：M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42 全套内六角扳手中最小规格为3，其对应关系为S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42。
