ansys电场仿真分析教程

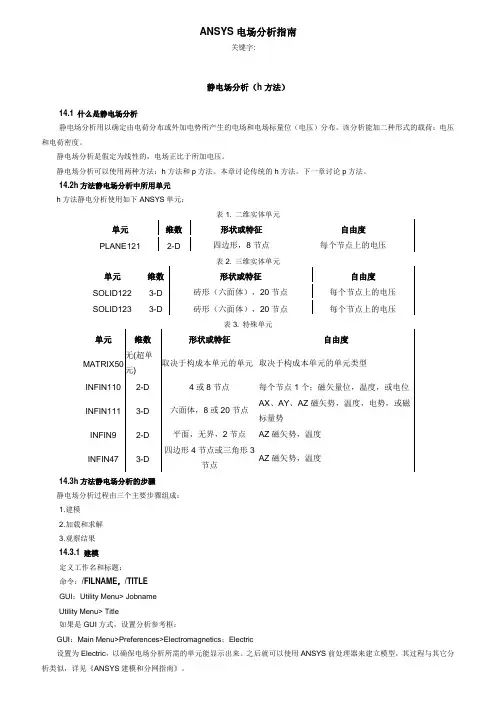

ANSYS电场分析指南关键字:静电场分析（h方法）14.1 什么是静电场分析静电场分析用以确定由电荷分布或外加电势所产生的电场和电场标量位（电压）分布。

该分析能加二种形式的载荷：电压和电荷密度。

静电场分析是假定为线性的，电场正比于所加电压。

静电场分析可以使用两种方法：h方法和p方法。

本章讨论传统的h方法。

下一章讨论p方法。

14.2h方法静电场分析中所用单元h方法静电分析使用如下ANSYS单元：14.3h方法静电场分析的步骤静电场分析过程由三个主要步骤组成：1.建模2.加载和求解3.观察结果14.3.1 建模定义工作名和标题：命令：/FILNAME，/TITLEGUI：Utility Menu> JobnameUtility Menu> Title如果是GUI方式，设置分析参考框：GUI：Main Menu>Preferences>Electromagnetics：Electric设置为Electric，以确保电场分析所需的单元能显示出来。

之后就可以使用ANSYS前处理器来建立模型，其过程与其它分析类似，详见《ANSYS建模和分网指南》。

对于静电分析，必须定义材料的介电常数（PERX），它可能与温度有关，可能是各向同性，也可能是各向异性。

对于微机电系统（MEMS），最好能更方便地设置单位制，因为一些部件只有几微米大小。

详见下面MKS制到µMKSV制电参数换算系数和MKS制到µMSVfA制电参数换算系数表自由空间介电常数等于8.0854E-6pF/µm自由空间介电常数等于8.0854E-3fF/µm14.3.2 加载荷和求解本步定义分析类型和选项、给模型加载、定义载荷步选项和开始求解。

14.3.2.1 进入求解处理器命令：/SOLUGUI：Main Menu>Solution14.3.2.2定义分析类型选择下列方式之一：·GUI：选菜单路径Main Menu>Solution>New Analysis并选择静态分析·命令：ANTYPE，STATIC，NEW·如果你要重新开始一个以前做过的分析（例如，分析附加载荷步），执行命令ANTYPE，STATIC，REST。

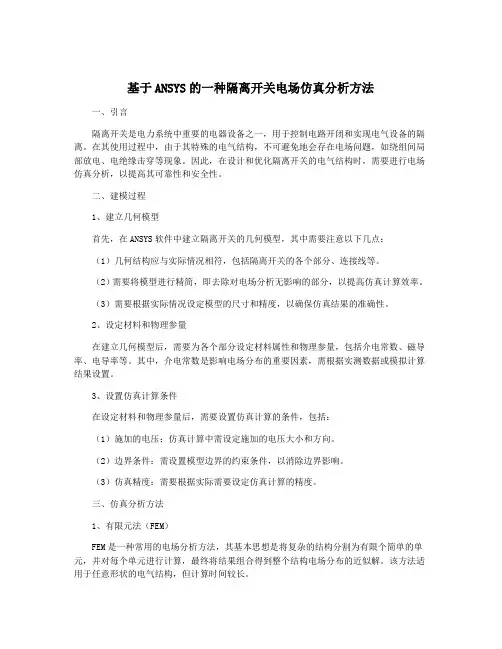

基于ANSYS的一种隔离开关电场仿真分析方法一、引言隔离开关是电力系统中重要的电器设备之一，用于控制电路开闭和实现电气设备的隔离。

在其使用过程中，由于其特殊的电气结构，不可避免地会存在电场问题，如绕组间局部放电、电绝缘击穿等现象。

因此，在设计和优化隔离开关的电气结构时，需要进行电场仿真分析，以提高其可靠性和安全性。

二、建模过程1、建立几何模型首先，在ANSYS软件中建立隔离开关的几何模型，其中需要注意以下几点：（1）几何结构应与实际情况相符，包括隔离开关的各个部分、连接线等。

（2）需要将模型进行精简，即去除对电场分析无影响的部分，以提高仿真计算效率。

（3）需要根据实际情况设定模型的尺寸和精度，以确保仿真结果的准确性。

2、设定材料和物理参量在建立几何模型后，需要为各个部分设定材料属性和物理参量，包括介电常数、磁导率、电导率等。

其中，介电常数是影响电场分布的重要因素，需根据实测数据或模拟计算结果设置。

3、设置仿真计算条件在设定材料和物理参量后，需要设置仿真计算的条件，包括：（1）施加的电压：仿真计算中需设定施加的电压大小和方向。

（2）边界条件：需设置模型边界的约束条件，以消除边界影响。

（3）仿真精度：需要根据实际需要设定仿真计算的精度。

三、仿真分析方法1、有限元法（FEM）FEM是一种常用的电场分析方法，其基本思想是将复杂的结构分割为有限个简单的单元，并对每个单元进行计算，最终将结果组合得到整个结构电场分布的近似解。

该方法适用于任意形状的电气结构，但计算时间较长。

BEM是一种计算边界上场量的方法，其基本思想是将电场问题转化为边界上的问题，通过求解边界上的边界积分方程得到场量分布。

该方法适用于呈均匀场分布的问题，但不适用于复杂的非均匀场问题。

FDM是一种近似解决微分方程的方法，其基本思想是将微分方程离散化，再用差分方程代替微分方程，最终得到原问题的近似解。

该方法适用于均匀结构中的电场分析，但不适用于非对称结构。

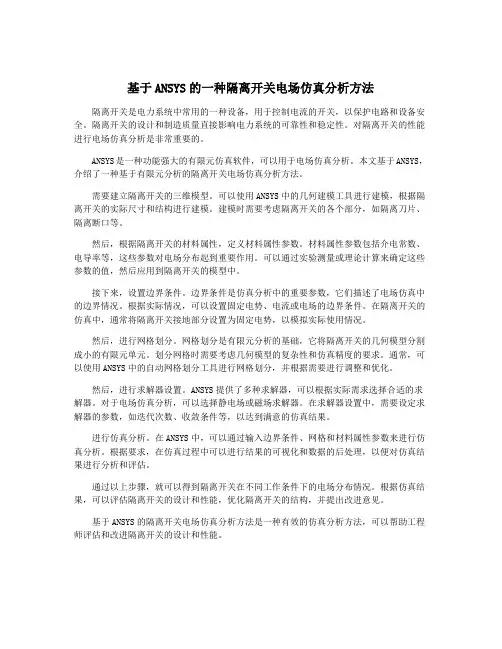

基于ANSYS的一种隔离开关电场仿真分析方法隔离开关是电力系统中常用的一种设备，用于控制电流的开关，以保护电路和设备安全。

隔离开关的设计和制造质量直接影响电力系统的可靠性和稳定性。

对隔离开关的性能进行电场仿真分析是非常重要的。

ANSYS是一种功能强大的有限元仿真软件，可以用于电场仿真分析。

本文基于ANSYS，介绍了一种基于有限元分析的隔离开关电场仿真分析方法。

需要建立隔离开关的三维模型。

可以使用ANSYS中的几何建模工具进行建模，根据隔离开关的实际尺寸和结构进行建模。

建模时需要考虑隔离开关的各个部分，如隔离刀片、隔离断口等。

然后，根据隔离开关的材料属性，定义材料属性参数。

材料属性参数包括介电常数、电导率等，这些参数对电场分布起到重要作用。

可以通过实验测量或理论计算来确定这些参数的值，然后应用到隔离开关的模型中。

接下来，设置边界条件。

边界条件是仿真分析中的重要参数，它们描述了电场仿真中的边界情况。

根据实际情况，可以设置固定电势、电流或电场的边界条件。

在隔离开关的仿真中，通常将隔离开关接地部分设置为固定电势，以模拟实际使用情况。

然后，进行网格划分。

网格划分是有限元分析的基础，它将隔离开关的几何模型分割成小的有限元单元。

划分网格时需要考虑几何模型的复杂性和仿真精度的要求。

通常，可以使用ANSYS中的自动网格划分工具进行网格划分，并根据需要进行调整和优化。

然后，进行求解器设置。

ANSYS提供了多种求解器，可以根据实际需求选择合适的求解器。

对于电场仿真分析，可以选择静电场或磁场求解器。

在求解器设置中，需要设定求解器的参数，如迭代次数、收敛条件等，以达到满意的仿真结果。

进行仿真分析。

在ANSYS中，可以通过输入边界条件、网格和材料属性参数来进行仿真分析。

根据要求，在仿真过程中可以进行结果的可视化和数据的后处理，以便对仿真结果进行分析和评估。

通过以上步骤，就可以得到隔离开关在不同工作条件下的电场分布情况。

根据仿真结果，可以评估隔离开关的设计和性能，优化隔离开关的结构，并提出改进意见。

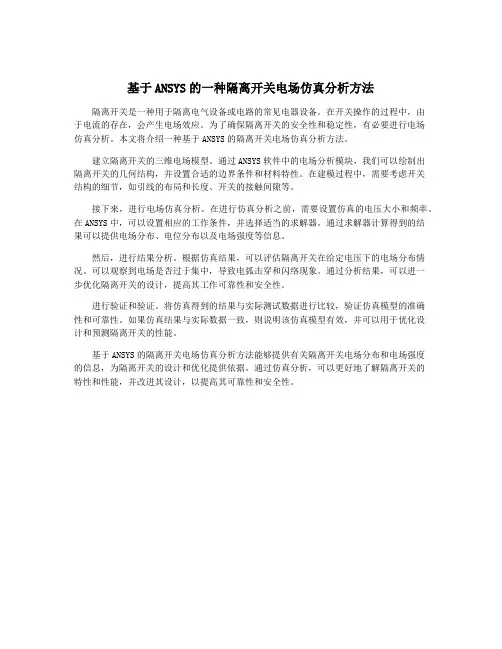

基于ANSYS的一种隔离开关电场仿真分析方法隔离开关是一种用于隔离电气设备或电路的常见电器设备。

在开关操作的过程中，由于电流的存在，会产生电场效应。

为了确保隔离开关的安全性和稳定性，有必要进行电场仿真分析。

本文将介绍一种基于ANSYS的隔离开关电场仿真分析方法。

建立隔离开关的三维电场模型。

通过ANSYS软件中的电场分析模块，我们可以绘制出隔离开关的几何结构，并设置合适的边界条件和材料特性。

在建模过程中，需要考虑开关结构的细节，如引线的布局和长度、开关的接触间隙等。

接下来，进行电场仿真分析。

在进行仿真分析之前，需要设置仿真的电压大小和频率。

在ANSYS中，可以设置相应的工作条件，并选择适当的求解器。

通过求解器计算得到的结果可以提供电场分布、电位分布以及电场强度等信息。

然后，进行结果分析。

根据仿真结果，可以评估隔离开关在给定电压下的电场分布情况。

可以观察到电场是否过于集中，导致电弧击穿和闪络现象。

通过分析结果，可以进一步优化隔离开关的设计，提高其工作可靠性和安全性。

进行验证和验证。

将仿真得到的结果与实际测试数据进行比较，验证仿真模型的准确性和可靠性。

如果仿真结果与实际数据一致，则说明该仿真模型有效，并可以用于优化设计和预测隔离开关的性能。

基于ANSYS的隔离开关电场仿真分析方法能够提供有关隔离开关电场分布和电场强度的信息，为隔离开关的设计和优化提供依据。

通过仿真分析，可以更好地了解隔离开关的特性和性能，并改进其设计，以提高其可靠性和安全性。

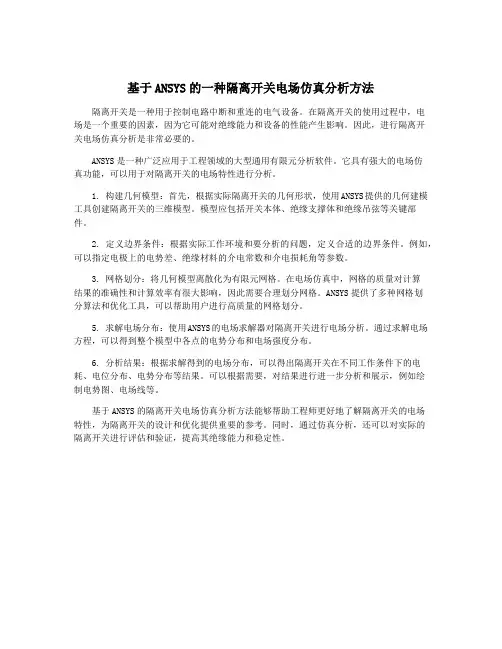

基于ANSYS的一种隔离开关电场仿真分析方法隔离开关是一种用于控制电路中断和重连的电气设备。

在隔离开关的使用过程中，电场是一个重要的因素，因为它可能对绝缘能力和设备的性能产生影响。

因此，进行隔离开关电场仿真分析是非常必要的。

ANSYS是一种广泛应用于工程领域的大型通用有限元分析软件。

它具有强大的电场仿真功能，可以用于对隔离开关的电场特性进行分析。

1. 构建几何模型：首先，根据实际隔离开关的几何形状，使用ANSYS提供的几何建模工具创建隔离开关的三维模型。

模型应包括开关本体、绝缘支撑体和绝缘吊弦等关键部件。

2. 定义边界条件：根据实际工作环境和要分析的问题，定义合适的边界条件。

例如，可以指定电极上的电势差、绝缘材料的介电常数和介电损耗角等参数。

3. 网格划分：将几何模型离散化为有限元网格。

在电场仿真中，网格的质量对计算结果的准确性和计算效率有很大影响，因此需要合理划分网格。

ANSYS提供了多种网格划分算法和优化工具，可以帮助用户进行高质量的网格划分。

5. 求解电场分布：使用ANSYS的电场求解器对隔离开关进行电场分析。

通过求解电场方程，可以得到整个模型中各点的电势分布和电场强度分布。

6. 分析结果：根据求解得到的电场分布，可以得出隔离开关在不同工作条件下的电耗、电位分布、电势分布等结果。

可以根据需要，对结果进行进一步分析和展示，例如绘制电势图、电场线等。

基于ANSYS的隔离开关电场仿真分析方法能够帮助工程师更好地了解隔离开关的电场特性，为隔离开关的设计和优化提供重要的参考。

同时，通过仿真分析，还可以对实际的隔离开关进行评估和验证，提高其绝缘能力和稳定性。

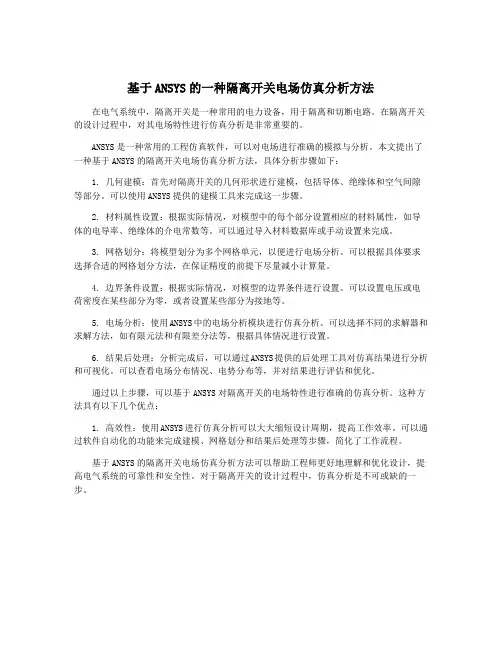

基于ANSYS的一种隔离开关电场仿真分析方法在电气系统中，隔离开关是一种常用的电力设备，用于隔离和切断电路。

在隔离开关的设计过程中，对其电场特性进行仿真分析是非常重要的。

ANSYS是一种常用的工程仿真软件，可以对电场进行准确的模拟与分析。

本文提出了一种基于ANSYS的隔离开关电场仿真分析方法，具体分析步骤如下：1. 几何建模：首先对隔离开关的几何形状进行建模，包括导体、绝缘体和空气间隙等部分。

可以使用ANSYS提供的建模工具来完成这一步骤。

2. 材料属性设置：根据实际情况，对模型中的每个部分设置相应的材料属性，如导体的电导率、绝缘体的介电常数等。

可以通过导入材料数据库或手动设置来完成。

3. 网格划分：将模型划分为多个网格单元，以便进行电场分析。

可以根据具体要求选择合适的网格划分方法，在保证精度的前提下尽量减小计算量。

4. 边界条件设置：根据实际情况，对模型的边界条件进行设置。

可以设置电压或电荷密度在某些部分为零，或者设置某些部分为接地等。

5. 电场分析：使用ANSYS中的电场分析模块进行仿真分析。

可以选择不同的求解器和求解方法，如有限元法和有限差分法等，根据具体情况进行设置。

6. 结果后处理：分析完成后，可以通过ANSYS提供的后处理工具对仿真结果进行分析和可视化。

可以查看电场分布情况、电势分布等，并对结果进行评估和优化。

通过以上步骤，可以基于ANSYS对隔离开关的电场特性进行准确的仿真分析。

这种方法具有以下几个优点：1. 高效性：使用ANSYS进行仿真分析可以大大缩短设计周期，提高工作效率。

可以通过软件自动化的功能来完成建模、网格划分和结果后处理等步骤，简化了工作流程。

基于ANSYS的隔离开关电场仿真分析方法可以帮助工程师更好地理解和优化设计，提高电气系统的可靠性和安全性。

对于隔离开关的设计过程中，仿真分析是不可或缺的一步。

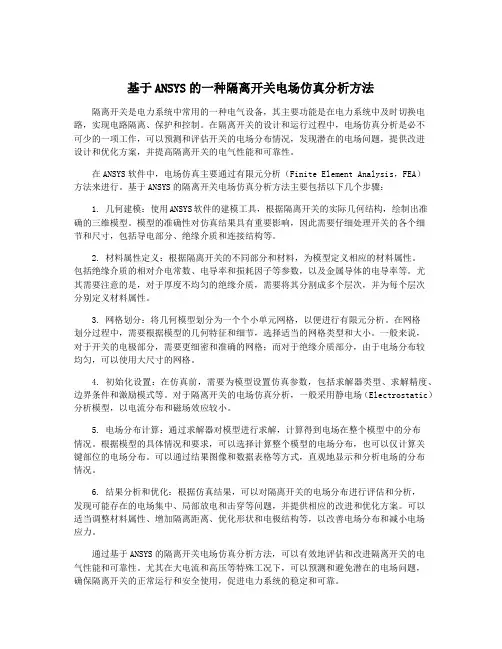

基于ANSYS的一种隔离开关电场仿真分析方法隔离开关是电力系统中常用的一种电气设备，其主要功能是在电力系统中及时切换电路，实现电路隔离、保护和控制。

在隔离开关的设计和运行过程中，电场仿真分析是必不可少的一项工作，可以预测和评估开关的电场分布情况，发现潜在的电场问题，提供改进设计和优化方案，并提高隔离开关的电气性能和可靠性。

在ANSYS软件中，电场仿真主要通过有限元分析（Finite Element Analysis，FEA）方法来进行。

基于ANSYS的隔离开关电场仿真分析方法主要包括以下几个步骤：1. 几何建模：使用ANSYS软件的建模工具，根据隔离开关的实际几何结构，绘制出准确的三维模型。

模型的准确性对仿真结果具有重要影响，因此需要仔细处理开关的各个细节和尺寸，包括导电部分、绝缘介质和连接结构等。

2. 材料属性定义：根据隔离开关的不同部分和材料，为模型定义相应的材料属性。

包括绝缘介质的相对介电常数、电导率和损耗因子等参数，以及金属导体的电导率等。

尤其需要注意的是，对于厚度不均匀的绝缘介质，需要将其分割成多个层次，并为每个层次分别定义材料属性。

3. 网格划分：将几何模型划分为一个个小单元网格，以便进行有限元分析。

在网格划分过程中，需要根据模型的几何特征和细节，选择适当的网格类型和大小。

一般来说，对于开关的电极部分，需要更细密和准确的网格；而对于绝缘介质部分，由于电场分布较均匀，可以使用大尺寸的网格。

4. 初始化设置：在仿真前，需要为模型设置仿真参数，包括求解器类型、求解精度、边界条件和激励模式等。

对于隔离开关的电场仿真分析，一般采用静电场（Electrostatic）分析模型，以电流分布和磁场效应较小。

5. 电场分布计算：通过求解器对模型进行求解，计算得到电场在整个模型中的分布情况。

根据模型的具体情况和要求，可以选择计算整个模型的电场分布，也可以仅计算关键部位的电场分布。

可以通过结果图像和数据表格等方式，直观地显示和分析电场的分布情况。

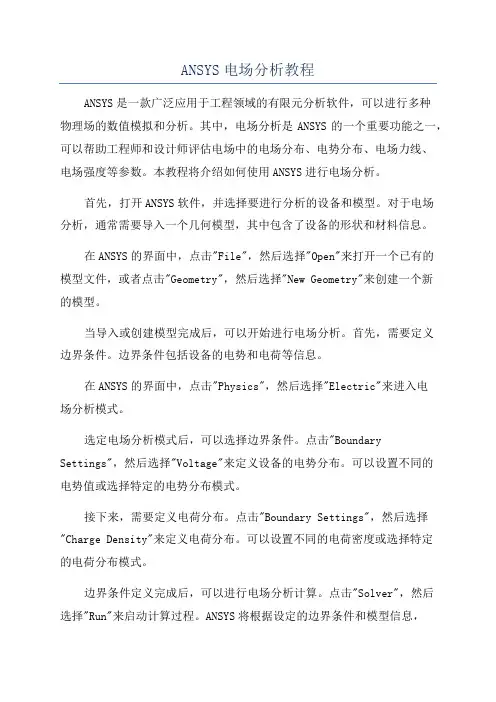

ANSYS电场分析教程ANSYS是一款广泛应用于工程领域的有限元分析软件，可以进行多种物理场的数值模拟和分析。

其中，电场分析是ANSYS的一个重要功能之一，可以帮助工程师和设计师评估电场中的电场分布、电势分布、电场力线、电场强度等参数。

本教程将介绍如何使用ANSYS进行电场分析。

首先，打开ANSYS软件，并选择要进行分析的设备和模型。

对于电场分析，通常需要导入一个几何模型，其中包含了设备的形状和材料信息。

在ANSYS的界面中，点击"File"，然后选择"Open"来打开一个已有的模型文件，或者点击"Geometry"，然后选择"New Geometry"来创建一个新的模型。

当导入或创建模型完成后，可以开始进行电场分析。

首先，需要定义边界条件。

边界条件包括设备的电势和电荷等信息。

在ANSYS的界面中，点击"Physics"，然后选择"Electric"来进入电场分析模式。

选定电场分析模式后，可以选择边界条件。

点击"Boundary Settings"，然后选择"Voltage"来定义设备的电势分布。

可以设置不同的电势值或选择特定的电势分布模式。

接下来，需要定义电荷分布。

点击"Boundary Settings"，然后选择"Charge Density"来定义电荷分布。

可以设置不同的电荷密度或选择特定的电荷分布模式。

边界条件定义完成后，可以进行电场分析计算。

点击"Solver"，然后选择"Run"来启动计算过程。

ANSYS将根据设定的边界条件和模型信息，进行电场分布的计算。

计算完成后，可以得到电场分布图与相关的数据结果。

在电场分析结果中，可以观察和评估电场的分布情况。

ANSYS仿真与分析系统入门教程第一章：ANSYS仿真与分析系统概述1.1 ANSYS仿真与分析系统的定义和作用1.2 ANSYS仿真与分析系统的历史和发展1.3 ANSYS仿真与分析系统的应用领域第二章：ANSYS仿真与分析系统的基本原理2.1 有限元分析方法2.2 基本原理和概念的介绍2.3 ANSYS仿真与分析系统的工作流程第三章：ANSYS仿真与分析系统的基本操作3.1 ANSYS仿真与分析系统的安装和启动3.2 创建和设置仿真模型3.3 导入和编辑几何模型3.4 定义边界条件和加载条件3.5 选择材料属性3.6 网格划分和生成3.7 设置求解器和求解选项3.8 运行仿真分析3.9 结果后处理和分析第四章：ANSYS仿真与分析系统的高级应用4.1 基于ANSYS仿真与分析系统的结构分析4.2 基于ANSYS仿真与分析系统的流体分析4.3 基于ANSYS仿真与分析系统的热传导分析4.4 基于ANSYS仿真与分析系统的电磁场分析4.5 基于ANSYS仿真与分析系统的多物理场耦合分析第五章：ANSYS仿真与分析系统案例分析5.1 结构分析案例分析5.2 流体分析案例分析5.3 热传导分析案例分析5.4 电磁场分析案例分析5.5 多物理场耦合分析案例分析第六章：ANSYS仿真与分析系统的应用展望6.1 ANSYS仿真与分析系统的发展趋势6.2 ANSYS仿真与分析系统的应用前景6.3 ANSYS仿真与分析系统的挑战与解决方案第一章：ANSYS仿真与分析系统概述ANSYS仿真与分析系统是一种基于有限元分析方法的工程仿真软件，用于模拟与分析物理系统的行为。

它提供了一种模拟真实世界工程问题的方式，能够对结构、流体、热传导、电磁场等多种物理场进行分析和优化。

ANSYS仿真与分析系统已经在汽车、航空航天、能源、电子、医疗等领域得到广泛的应用。

第二章：ANSYS仿真与分析系统的基本原理ANSYS仿真与分析系统基于有限元分析方法，将连续物体离散为有限个单元，通过求解单元边界上的方程来模拟整个物理系统的行为。

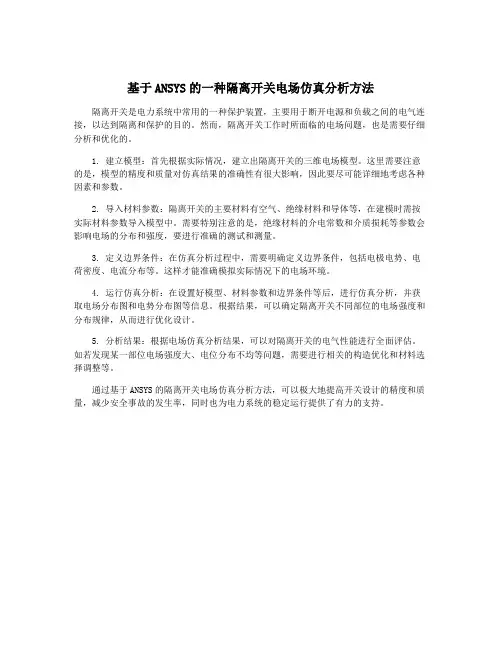

基于ANSYS的一种隔离开关电场仿真分析方法
隔离开关是电力系统中常用的一种保护装置，主要用于断开电源和负载之间的电气连接，以达到隔离和保护的目的。

然而，隔离开关工作时所面临的电场问题，也是需要仔细分析和优化的。

1. 建立模型：首先根据实际情况，建立出隔离开关的三维电场模型。

这里需要注意的是，模型的精度和质量对仿真结果的准确性有很大影响，因此要尽可能详细地考虑各种因素和参数。

2. 导入材料参数：隔离开关的主要材料有空气、绝缘材料和导体等，在建模时需按实际材料参数导入模型中。

需要特别注意的是，绝缘材料的介电常数和介质损耗等参数会影响电场的分布和强度，要进行准确的测试和测量。

3. 定义边界条件：在仿真分析过程中，需要明确定义边界条件，包括电极电势、电荷密度、电流分布等。

这样才能准确模拟实际情况下的电场环境。

4. 运行仿真分析：在设置好模型、材料参数和边界条件等后，进行仿真分析，并获取电场分布图和电势分布图等信息。

根据结果，可以确定隔离开关不同部位的电场强度和分布规律，从而进行优化设计。

5. 分析结果：根据电场仿真分析结果，可以对隔离开关的电气性能进行全面评估。

如若发现某一部位电场强度大、电位分布不均等问题，需要进行相关的构造优化和材料选择调整等。

通过基于ANSYS的隔离开关电场仿真分析方法，可以极大地提高开关设计的精度和质量，减少安全事故的发生率，同时也为电力系统的稳定运行提供了有力的支持。

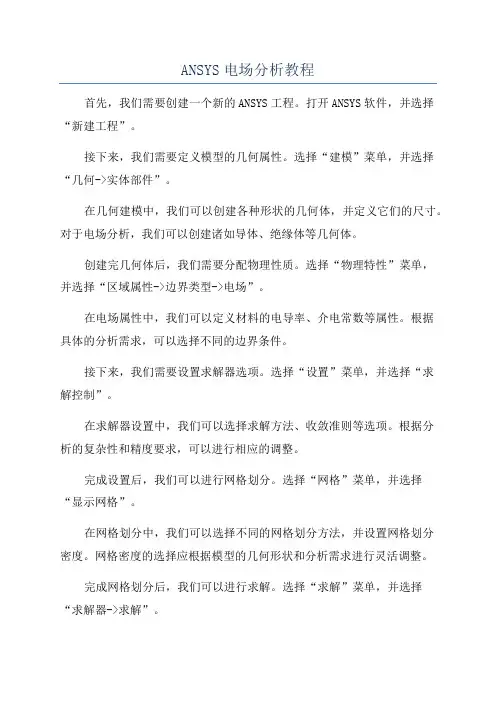

ANSYS电场分析教程首先，我们需要创建一个新的ANSYS工程。

打开ANSYS软件，并选择“新建工程”。

接下来，我们需要定义模型的几何属性。

选择“建模”菜单，并选择“几何->实体部件”。

在几何建模中，我们可以创建各种形状的几何体，并定义它们的尺寸。

对于电场分析，我们可以创建诸如导体、绝缘体等几何体。

创建完几何体后，我们需要分配物理性质。

选择“物理特性”菜单，并选择“区域属性->边界类型->电场”。

在电场属性中，我们可以定义材料的电导率、介电常数等属性。

根据具体的分析需求，可以选择不同的边界条件。

接下来，我们需要设置求解器选项。

选择“设置”菜单，并选择“求解控制”。

在求解器设置中，我们可以选择求解方法、收敛准则等选项。

根据分析的复杂性和精度要求，可以进行相应的调整。

完成设置后，我们可以进行网格划分。

选择“网格”菜单，并选择“显示网格”。

在网格划分中，我们可以选择不同的网格划分方法，并设置网格划分密度。

网格密度的选择应根据模型的几何形状和分析需求进行灵活调整。

完成网格划分后，我们可以进行求解。

选择“求解”菜单，并选择“求解器->求解”。

在求解器中，ANSYS将使用我们之前设置的求解选项和网格来进行电场分析。

根据模型的复杂程度，求解可能需要一定的时间。

分析完成后，我们可以进行后处理。

选择“后处理”菜单，并选择“结果->云图”。

在后处理中，我们可以将分析结果以图像形式显示出来，并进行相应的数据分析和导出。

除了基本的电场分析，ANSYS还提供了许多进阶工具和功能。

例如，可以进行静电场分析、磁场分析、电磁波分析等等。

总结：本教程介绍了如何使用ANSYS进行电场分析。

通过创建几何模型、分配物理性质、设置求解器选项、进行网格划分、进行求解和后处理，我们可以得到电场分析的结果，并进行相应的数据分析和导出。

ANSYS还提供了众多进阶功能，以满足不同的分析需求。

希望本教程对您有所帮助。

ANSYS关于电场分析步骤及例子ANSYS是一款强大的工程模拟软件，可以用于各种工程分析，包括电场分析。

在ANSYS中进行电场分析通常需要以下步骤：前期准备、建模、定义边界条件、求解器设置和后处理。

下面将详细介绍每个步骤，并给出一个例子说明。

1.前期准备：在进行电场分析之前，首先需要明确分析的目标和问题要求。

确定需要分析的电场特征，例如场强、电势分布等。

还需要对电场系统进行全面的了解，并收集所需的物理参数和几何信息。

2.建模：根据前期准备的结果，使用ANSYS的建模工具创建电场系统的几何模型。

ANSYS提供了多种建模方法，包括绘制几何形状、导入CAD文件等。

根据具体情况选择合适的建模方法，并确保模型的准确性和完整性。

3.定义边界条件：在ANSYS中，边界条件是电场分析中非常重要的一部分。

根据电场系统的性质和问题要求，定义适当的边界条件。

边界条件可以包括电荷密度、电势、电场强度等。

对于复杂的电场系统，可能需要定义多个边界条件。

4.求解器设置：定义好边界条件之后，需要选择适当的求解器和求解参数。

在ANSYS 中，提供了多种求解器选项，可以根据具体应用场景选择合适的求解器。

同时，还需要设置适当的收敛准则、迭代次数和求解精度等参数。

5.后处理：在电场分析求解完毕后，需要对结果进行后处理。

在ANSYS中，可以对电场场强、电势分布等进行可视化显示和分析。

通过后处理，可以进一步了解电场系统的特征，并根据结果进行进一步的优化和改进。

下面以一个简单的电场分析问题为例进行说明。

例子：假设有一个平行板电容器，上下两个平行板之间的距离为d，上平板带正电荷Q，下平板带负电荷-Q。

我们需要分析在该电场系统中电场强度和电势分布情况。

1.前期准备：明确分析目标为分析电场强度和电势分布，了解电荷和距离信息等。

2.建模：使用ANSYS的建模工具创建一个平行板电容器的几何模型，设置上下平板的距离d。

3.定义边界条件：设置上平板为电势为V1的电荷区域，下平板为电势为V2的电荷区域。

基于ANSYS的一种隔离开关电场仿真分析方法隔离开关是一种用于控制和隔离电力系统中电气设备的关键元件。

隔离开关在操作中必须能够有效地隔离高压和低压系统，以确保安全和可靠的电力传输。

在设计和制造隔离开关时，需要对其电场分布进行仿真分析，以确保其能够承受和隔离电力系统中的高电压。

在过去，人们通常使用实验方法来评估隔离开关的电场分布。

这种方法费时费力，并且需要大量的物理实验和测试。

随着计算机技术的发展，仿真方法已经成为评估电场分布的首选方法之一。

ANSYS是一种常用的工程仿真软件，它可以对各种工程问题进行数值模拟和分析。

1. 建立模型：需要使用CAD软件绘制隔离开关的几何模型。

然后，将几何模型导入ANSYS中，并进行网格划分，将模型划分为小的节点和单元。

节点和单元的大小和密度将影响仿真结果的精确度和计算速度。

2. 确定边界条件：在进行电场仿真前，需要确定适当的边界条件。

边界条件将确定模型的环境和外部电场对隔离开关的影响。

通常，边界条件包括设置外部电场的电势和方向，以及确定接地点和电绝缘层等。

3. 进行电场仿真：在设置好边界条件后，可以进行电场仿真分析。

使用ANSYS的电场模块，可以对隔离开关的电场分布进行数值求解。

ANSYS使用有限元方法对模型进行离散化，然后使用求解器计算模型中各个节点和单元上的电场强度和电势分布。

4. 分析结果：仿真完成后，可以通过ANSYS提供的后处理工具进一步分析仿真结果。

可以通过查看电场强度和电势的分布图，了解隔离开关各个部位的电场特性。

还可以计算电场的潜在分布等重要参数，评估隔离开关的电场隔离性能。

1. 高精度和高效率：ANSYS的电场模块使用有限元方法，可以提供精确的电场分布结果。

与传统的实验方法相比，仿真分析可以节省大量的时间和成本。

2. 参数化设计：使用ANSYS的参数化设计功能，可以快速有效地进行多种设计方案的比较和优化。

可以通过修改模型的尺寸、结构和材料参数，评估不同设计对电场分布的影响，从而指导隔离开关的设计改进。

基于ANSYS的一种隔离开关电场仿真分析方法隔离开关是电力系统中常见的一种电气设备，用于隔离电路或设备以进行维修和检修。

在隔离过程中，由于电场的存在，会导致设备的电气性能变化，因此对隔离开关的电场进行仿真分析具有重要意义。

1. 隔离开关的几何建模：首先根据实际的隔离开关结构，利用ANSYS的建模工具进行几何建模。

对于复杂的结构，可以采用多个几何体组合的方式进行建模，以便更好地描述电场分布。

2. 材料属性设置：根据隔离开关的材料特性，设置相应的材料属性。

包括材料的介电常数、电导率等。

这些属性将直接影响到电场分布的仿真结果。

3. 边界条件设置：根据实际情况，设置仿真区域的边界条件。

主要包括电场的电势边界条件和电场的导体边界条件。

这些边界条件将模拟真实环境中的电场分布。

4. 仿真计算：利用ANSYS的有限元分析方法，对隔离开关的电场进行仿真计算。

通过对网格的划分和求解电场方程，得到电势分布和电场强度分布的数值计算结果。

5. 结果分析：根据仿真计算的结果，对隔离开关的电场分布进行分析。

可以通过比较不同位置的电势值和电场强度值，评估隔离开关的电气性能。

该方法的优点是可以直观地观察隔离开关的电场分布情况，快速评估其电气性能。

该方法还可以通过调整材料属性和边界条件，对隔离开关的设计进行优化。

需要注意的是，该方法只能对隔离开关的电场进行仿真分析，无法考虑其他因素对电气性能的影响，如温度、湿度等。

在实际应用中，还需要结合其他分析方法进行综合评估。

基于ANSYS的隔离开关电场仿真分析方法能够有效地评估隔离开关的电气性能，为其设计和优化提供参考依据。

还需要结合其他分析方法进行综合评估，以保证隔离开关的安全可靠运行。

ANSYS Electronics Desktop Maxwell 3D
电场场强分析步骤
-6串联功率模块
1、打开软件：单击Project（项目）-Insert Maxwell 3D Design（插入麦克斯韦3D设计）；
2、导入模型：点击Modeler（模型）-Import（导入）-选择模型并打开；
3、分析类型：点击Maxwell 3D，右键点击Solution Type（分析类型）-Electrostatic（静态电场）。

4、分配材料：双击Modeler（模型）-Assign Material（分配材料），根据需求选择材料，本次选择Copper（铜）；
5、添加激励：选择激励源（面），右键点击Assign Excitation（分配激励）-Voltage（电压）-输入需要的电压之后（例如12.6kV）点击OK；选择激励末端（面），右键点击Assign Excitation（分配激励）- Voltage（电压）-输入需要的电压之后（例如0kV）点击OK。

6、添加空气域：点击Draw Box（绘制箱体），通过修改箱体起点及延伸量，将箱体全部包围分析对象。

绘制完后可将空气域隐藏。

7、参数设置：右键点击Analysis（分析）- Add Solution Setup（添加解决方案设置），根据实际情况修改参数并点击确定。

8、分析计算：右键点击Analysis（分析）- Analysis All（分析全部）。

9、查看分析结果：分析完成之后，选中分析对象，右键点击Field Overlays （场图）- Field（场）- E- Mag E，选择空气域“BOX1”，勾选Plot On Surface Oonly，查看场强云图。

ANSYS关于电场分析的步骤和例子电场分析要计算的典型物理量有：电场，电流密度，电荷密度，传导焦耳热纯电场分析：包括，稳态电流传导分析，静电场分析，电路分析静电场的分析基础是泊松方程：主要的未知量（节点自由度）是标量电位（电压）可用于电场分析的单元：表1 传导杆单元表 2 2-D实体单元表 3 3-D实体单元表 4 壳单元表 5 特殊单元表 6 通用电路单元表7 带电压自由度单元的反作用力稳态电流传导分析可以分析计算直流电流和电压降产生的电流密度和电位分布。

可以进行两种加载：电压和电流。

稳态电流传导分析认为电压和电流成线性关系，即电流与所加电压成正比。

稳态电流传导分析的步骤稳态电流传导分析有三个主要的步骤：1.建立模型2.加载并求解3.观察结1.建立模型建立模型，定义工作文件名和标题：命令：/FILNAME, /TITLEGUI：Utility Menu>File>Change JobnameUtility Menu>File>Change Title在GUI参数选择框中选择Electric选项。

以便能够选择需要的单元。

GUI:Main Menu>Preferences>Electromagnetics>Electric然后按照《ANSYS建模与分网指南》中的描述定义单元类型、定义材料特性并建立几何模型。

在电流传导分析中，可以使用下列单元：·LINK68：三维二节点热/电线单元·PLANE67：二维四节点热/电四边形单元·SOLID5：三维八节点结构/热/磁/电六面体单元·SOLID69：三维八节点热/电六面体单元·SOLID98：三维十节点结构/热/磁/电四面体单元·SHELL157：三维四节点热/电壳单元·MATRIX50：三维超单元单元的详细介绍可参看前面单元表。

必须只定义一种材料特性：电阻(RSVX)，它可以是和温度有关的。

简单的电场分析
1、使用CATIA构建要分析的模型，将模型保存为model的格式，这种格式才可以导入到workbench工具中。

2、打开ANSYS Workbench软件，点击建立Electric工程。

3、右击工程中的第三项Geometry（几何结构）--Import Geometry（输入几何结构）--Browse（浏览），进而选择保存的model格式的模型。

4、成功导入后会显示绿色的√，如图所示。

然后双击Geometry（几何结构），进入Design Model界面，如图所示，单位选择mm，并点击generate（生成）会显示出导入的模型，方便观察导入的模型是否发生变化。

5、双击model，进入Mechanical（机械）界面，单击Model—Geometry—Solid （立方体），在Material（材料）中设置材料类型；在Model—Mesh（网格）中设置element size网格的大小。

设置好后右击generate mesh生成网格。

6、右击Steady-State Electric Conduction—Insert（插入）—voltage（电压），进行设置电压面，从而形成电压差，而后同样的右击Steady-State Electric Conduction-- Solve进行求解。

7、最后点击Solution—Insert--Electric—Electric voltage，生成电压分布梯度图。
