单片机复位电路原理图解复位电路的作用在上电或复位过程中，控制CPU的复位状态：这段时间内让CPU保持复位状态，而不是一上电或刚复位完毕就工作，防止CPU发出错误的指令、执行错误操作，也可以提高电磁兼容性能。

无论用户使用哪种类型的单片机,总要涉及到单片机复位电路的设计。

而单片机复位电路设计的好坏,直接影响到整个系统工作的可靠性。

许多用户在设计完单片机系统,并在实验室调试成功后,在现场却出现了“死机”、“程序走飞”等现象,这主要是单片机的复位电路设计不可靠引起的。

基本的复位方式单片机在启动时都需要复位，以使CPU及系统各部件处于确定的初始状态，并从初态开始工作。

89系列单片机的复位信号是从RST引脚输入到芯片内的施密特触发器中的。

当系统处于正常工作状态时，且振荡器稳定后，如果RST引脚上有一个高电平并维持2个机器周期(24个振荡周期)以上，则CPU就可以响应并将系统复位。

单片机系统的复位方式有：手动按钮复位和上电复位1、手动按钮复位手动按钮复位需要人为在复位输入端RST上加入高电平（图1）。

一般采用的办法是在RST端和正电源Vcc之间接一个按钮。

当人为按下按钮时，则Vcc的+5V电平就会直接加到RST端。

手动按钮复位的电路如所示。

由于人的动作再快也会使按钮保持接通达数十毫秒，所以，完全能够满足复位的时间要求。

图1图22、上电复位AT89C51的上电复位电路如图2所示，只要在RST复位输入引脚上接一电容至Vcc端，下接一个电阻到地即可。

对于CMOS型单片机，由于在RST端内部有一个下拉电阻，故可将外部电阻去掉，而将外接电容减至1µF。

上电复位的工作过程是在加电时，复位电路通过电容加给RST端一个短暂的高电平信号，此高电平信号随着Vcc对电容的充电过程而逐渐回落，即RST端的高电平持续时间取决于电容的充电时间。

为了保证系统能够可靠地复位，RST端的高电平信号必须维持足够长的时间。

上电时，Vcc的上升时间约为10ms，而振荡器的起振时间取决于振荡频率，如晶振频率为10MHz，起振时间为1ms；晶振频率为1MHz，起振时间则为10ms。

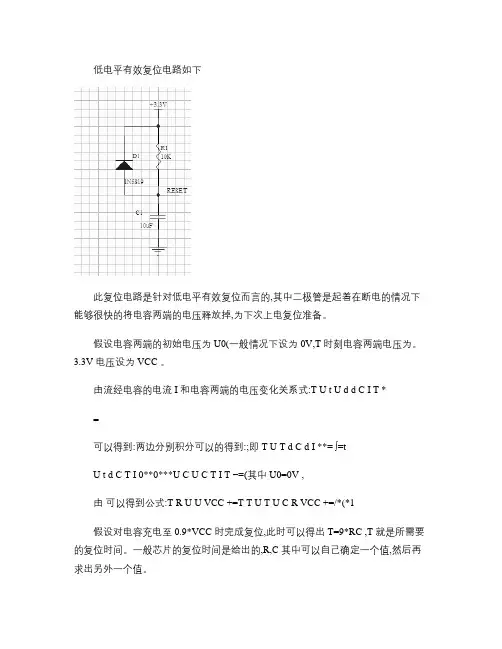

低电平有效复位电路如下此复位电路是针对低电平有效复位而言的,其中二极管是起着在断电的情况下能够很快的将电容两端的电压释放掉,为下次上电复位准备。

假设电容两端的初始电压为U0(一般情况下设为0V,T 时刻电容两端电压为。

3.3V 电压设为VCC 。

由流经电容的电流I 和电容两端的电压变化关系式:T U t U d d C I T *=可以得到:两边分别积分可以的得到:;即T U T d C d I **= ∫=tU t d C T I 0**0***U C U C T I T −=(其中U0=0V ,由可以得到公式:T R U U VCC +=T T U T U C R VCC +=/*(*1假设对电容充电至0.9*VCC 时完成复位,此时可以得出T=9*RC ,T 就是所需要的复位时间。

一般芯片的复位时间是给出的,R,C 其中可以自己确定一个值,然后再求出另外一个值。

在看看高电平有效复位时的RC 电路的复位时间的计算过程:其对应的原理图如下:假设电容两端的初始电压为U0(一般情况下设为0V,T 时刻电容两端电压为。

电容的充电电流为:同理可以得到在T 时刻的流经电阻的电流值为T U T VCC C I /*1= 电阻两端的电压可定所以又::/*(*11T U C R U T R =1C R U U VCC +=在T 时刻时电容充电为,若0.9VCC 时,高电平复位有效,则可以有=0.1VCC ,故可有:T U R U ≥T U /*1.0*(*9.011T VCC C R VCC =,故可以得到:11*91C R T =其中T 就是所需的复位时间,原理图中的电阻电容确定一个值,便可以求出另一个值了。

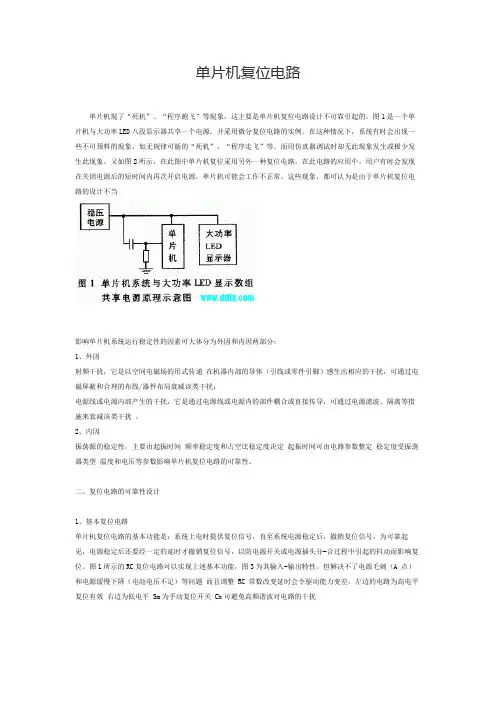

单片机复位电路单片机现了“死机”、“程序跑飞”等现象，这主要是单片机复位电路设计不可靠引起的。

图1是一个单片机与大功率LED八段显示器共享一个电源，并采用微分复位电路的实例。

在这种情况下，系统有时会出现一些不可预料的现象，如无规律可循的“死机”、“程序走飞”等。

而用仿真器调试时却无此现象发生或极少发生此现象。

又如图2所示，在此图中单片机复位采用另外一种复位电路。

在此电路的应用中，用户有时会发现在关闭电源后的短时间内再次开启电源，单片机可能会工作不正常。

这些现象，都可认为是由于单片机复位电路的设计不当影响单片机系统运行稳定性的因素可大体分为外因和内因两部分:1、外因射频干扰，它是以空间电磁场的形式传递在机器内部的导体（引线或零件引脚）感生出相应的干扰，可通过电磁屏蔽和合理的布线/器件布局衰减该类干扰；电源线或电源内部产生的干扰，它是通过电源线或电源内的部件耦合或直接传导，可通过电源滤波、隔离等措施来衰减该类干扰。

2、内因振荡源的稳定性，主要由起振时间频率稳定度和占空比稳定度决定起振时间可由电路参数整定稳定度受振荡器类型温度和电压等参数影响单片机复位电路的可靠性。

二、复位电路的可靠性设计1、基本复位电路单片机复位电路的基本功能是：系统上电时提供复位信号，直至系统电源稳定后，撤销复位信号。

为可靠起见，电源稳定后还要经一定的延时才撤销复位信号，以防电源开关或电源插头分-合过程中引起的抖动而影响复位。

图1所示的RC复位电路可以实现上述基本功能，图3为其输入-输出特性。

但解决不了电源毛刺（A 点）和电源缓慢下降（电池电压不足）等问题而且调整 RC 常数改变延时会令驱动能力变差。

左边的电路为高电平复位有效右边为低电平 Sm为手动复位开关 Ch可避免高频谐波对电路的干扰图1 RC复位电路图2所示的复位电路增加了二极管，在电源电压瞬间下降时使电容迅速放电，一定宽度的电源毛刺也可令系统可靠复位。

图3所示复位电路输入输出特性图的下半部分是其特性，可与上半部比较增加放电回路的效果单片机编程器 HPOO图2 增加放电回路的RC复位电路使用比较电路，不但可以解决电源毛刺造成系统不稳定，而且电源缓慢下降也能可靠复位。

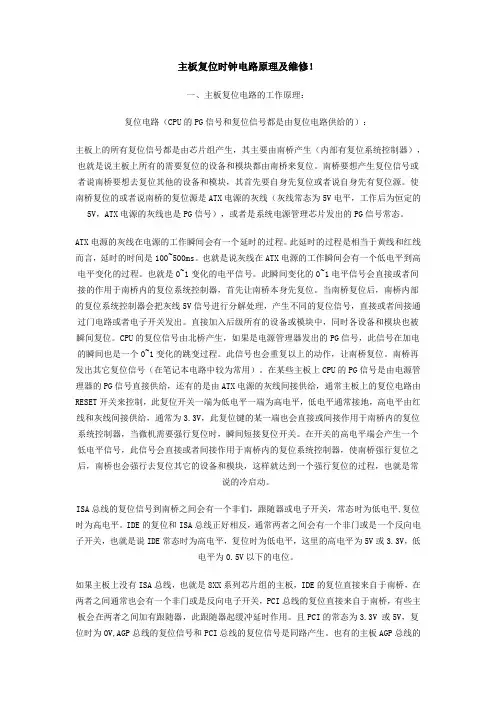

主板复位时钟电路原理及维修！一、主板复位电路的工作原理：复位电路（CPU的PG信号和复位信号都是由复位电路供给的）：主板上的所有复位信号都是由芯片组产生，其主要由南桥产生（内部有复位系统控制器），也就是说主板上所有的需要复位的设备和模块都由南桥来复位。

南桥要想产生复位信号或者说南桥要想去复位其他的设备和模块，其首先要自身先复位或者说自身先有复位源。

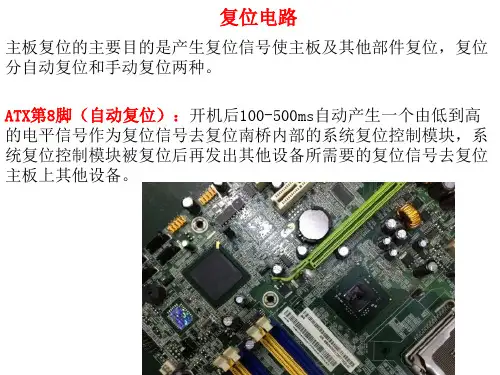

使南桥复位的或者说南桥的复位源是ATX电源的灰线（灰线常态为5V电平，工作后为恒定的5V，ATX电源的灰线也是PG信号），或者是系统电源管理芯片发出的PG信号常态。

ATX电源的灰线在电源的工作瞬间会有一个延时的过程。

此延时的过程是相当于黄线和红线而言，延时的时间是100~500ms。

也就是说灰线在ATX电源的工作瞬间会有一个低电平到高电平变化的过程。

也就是0~1变化的电平信号。

此瞬间变化的0~1电平信号会直接或者间接的作用于南桥内的复位系统控制器，首先让南桥本身先复位。

当南桥复位后，南桥内部的复位系统控制器会把灰线5V信号进行分解处理，产生不同的复位信号，直接或者间接通过门电路或者电子开关发出。

直接加入后级所有的设备或模块中，同时各设备和模块也被瞬间复位。

CPU的复位信号由北桥产生，如果是电源管理器发出的PG信号，此信号在加电的瞬间也是一个0~1变化的跳变过程。

此信号也会重复以上的动作，让南桥复位。

南桥再发出其它复位信号（在笔记本电路中较为常用）。

在某些主板上CPU的PG信号是由电源管理器的PG信号直接供给，还有的是由ATX电源的灰线间接供给，通常主板上的复位电路由RESET开关来控制，此复位开关一端为低电平一端为高电平，低电平通常接地，高电平由红线和灰线间接供给，通常为3.3V，此复位键的某一端也会直接或间接作用于南桥内的复位系统控制器，当微机需要强行复位时，瞬间短接复位开关。

在开关的高电平端会产生一个低电平信号，此信号会直接或者间接作用于南桥内的复位系统控制器，使南桥强行复位之后，南桥也会强行去复位其它的设备和模块，这样就达到一个强行复位的过程，也就是常说的冷启动。

主板开机电路检修流程图|CMOS/跳线|--------------------------------| |正确不正确| |测Power 开关的3.3V或5V 跳回正确位|---------------------| |正常不正常| |测南桥旁边的晶振是否起振,起振电压为0.5V到1.6V左右查紫线到Power 开关之间电路|----------------------| |不正常正常| |更换晶振旁边的滤波电容以测Power开关到南桥或I/O之间是及晶振本身否有低电平输入南桥或I/O|----------------------------| |有无| |查绿线到南桥或I/O 之间的查Power 开关到南桥或I/O电路是否损坏之间的元件,更换损坏元件|---------------------| |完好损坏| |更换南桥或者I/O(视开机电更换元器件,修复电路路而言)注：开机电路常坏元器件器有接绿线的三极管、与开机电路有关的门电路芯片，还有紫色线给Power 开关供电的三级管或是二级管等。

Power-南桥或I/O-绿线(开机过程)|________|_______ |____________(低电平)CPU 主供电的检修流程图测Q1的D 极5V|-------------------------------------------| |正常不正常| |测Q1 G极3-5V控制电压查电源红线到D 极线路|-----------------| |正常不正常| |更换场效应管Q1 把Q1的G 极悬空,测电源控制芯片的输出端电压|-----------------------| |有无| |更换Q1或Q2 测电源控制芯片的12V和5V供电|----------------| |有无| |测PG 电源好5V(电源灰线) 查R1 及C4,更换|-------------| |正常不正常| |更换电源控制芯片更换与电源灰线相连的芯片注：常坏的元器件是电源控制芯片和场效应管以及R1 限流电阻，一般CPU 供电中15V,2.5V,主供电全无输出时,电源控制芯片坏的可能性最大,如果只有其中一项输出不正常,则是输出此项的场效应管坏的最多(如Q3 的1.5V输出)。

主板复位电路图解来源：中国电脑维修联盟编辑：发布时间：10-12-03复位电路是主板电路里面非常重要的电路，除了CPU外，PCI、内存、南桥、北桥都有复位信号，复位电路跟主板的启动有着直接的联系。

复位电路有问题一般都会产生这样的现象，复位信号不能传出，南桥的电压不正常，主板诊断卡显示“00”，解决这样的问题通常要采取以下流程：1、查供电，时钟是否正常。

2、ATX8pin→南桥（查线路）→要经过的门电路。

3、测RST开关有无电压，一定要有。

4、查南桥的工作条件，时钟，和电压。

南桥的供电有5V，3.3V主供电。

1.8V的HUBLINK 的供电。

0。

9V的HUBLINK的参考电压。

1.75V的核心电压。

5、查PCI槽的32位AD线可以进一步确定是否南桥坏。

如坏，更换二，PCI拆槽有复位。

而CPU无复位。

(1)量CPU座复位点有无电压和阻值，如果为0Ω(有可能是接地电容击穿或北桥坏)如为无穷大，北桥空焊，电阻坏，PCB开路。

(2)测试HUBLINK线的阻值和电平是否一至，如果阻值变大，可将变大的那一条线割断测试与南北桥的阻值，无阻值的一端坏。

(3)北桥无复位，由PCI查连接到北桥的线路。

(4)查北桥的工做点，如正常换北。

主板复位电路维修图解如下：复位电路检修流程1.查RST开关处是否有3.3V左右的高电平，如果没有查红线或橙线到RST开关的线路2.短接RST开的时候测量是否有低电平触发南桥，如果没有查RST开关到南桥的线路3.如果所有复位测试点在短接RST之后，都没有电压跳变，说明南桥没有工作，查其他供电时钟是否正常，如果供电时钟正常，南桥坏，如果只是个别测试点不正常，查不正常测试点到南桥之间的线路。

主板不复位的检修流程1.查复位电路是否正常2.参加复位的设备是否正常3.设备的供电和时钟是否正常4.通过主板诊断卡上的复位灯来判断，正常时诊断卡的复位灯会在开机瞬间闪下，或反复点击RST同时不停闪烁，常或不亮都表示复位不正常，按照先供电后时钟再复位的原则进行检修。
