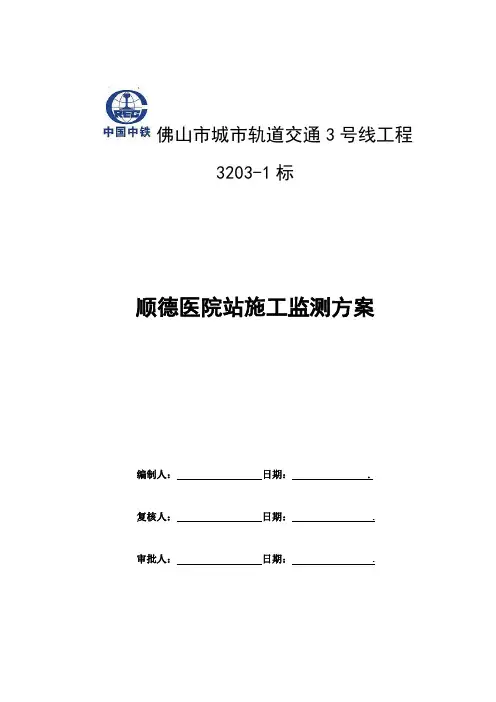

佛山市城市轨道交通3号线工程3203-1标顺德医院站施工监测方案编制人：日期： .复核人：日期： .审批人：日期： .中铁一局集团有限公司佛山市城市轨道交通3号线工程3203-1标项目经理部2017年1月10日目录1、编制依据和原则 (1)2、编制范围 (1)3、工程概况 (1)3.1设计概况 (1)3.2周边环境情况 (2)3.3工程地质与水文地质 (2)3.3.1 地形地貌 (3)3.3.2 岩土分层及其岩性特征 (3)3.3.3 水文地质 (5)4、监测重难点分析及对策 (5)5、监测实施方案 (6)5.1监测目的 (6)5.2监测项目及巡视内容 (7)5.2.1 监测项目 (7)5.2.2 巡视内容 (8)5.3测点布置原则 (8)5.3.1围护结构监测布点原则 (8)5.3.2周边环境监测布点原则 (9)5.4监测实施方法 (9)5.4.1 周边地表沉降监测 (9)5.4.2 地下管线沉降监测 (14)5.4.3墙顶水平位移 (16)5.4.4墙顶垂直位移 (20)5.4.5 墙体水平位移 (20)5.4.6地下水位 (24)5.4.7支撑轴力 (25)5.5安全巡视方法 (29)5.5.1 地下管线现场安全巡视 (29)5.5.2 地表现场安全巡视 (30)5.6现场工作量 (30)5.7监测控制指标及频率 (31)6、信息反馈技术 (31)6.1监控量测工作流程 (31)6.2监测成果及信息报送 (32)6.2.1 监测成果 (32)6.2.2 信息报送 (33)6.3预警管理等级 (33)6.4预警及消警程序 (34)6.4.1 预警程序 (34)6.4.2 解除预警程序 (34)7、监测组织机构、人员及仪器配置 (35)7.1项目管理组织结构 (35)7.1.1 组织结构图 (35)7.1.2 职责与分工 (36)7.2人员组成 (37)7.3投入本项目的仪器设备情况 (37)8、监测质量保证体系 (45)8.1质量方针及目标 (45)8.2质量管理体系 (45)8.3质量保证制度 (47)8.4监测质量保证具体措施 (48)8.5职业健康及安全保障措施 (50)8.6环境保护措施 (55)附件1：安全巡视等级表 (56)1、编制依据和原则（1）《城市轨道交通工程监测技术规范》GB50911-2013（2）《城市轨道交通工程测量规范》GB50308-2008（3）《建筑基坑工程监测技术规范》GB50497-2009（4）《工程测量规范》GB50026-2007（5）《建筑变形测量规范》JGJ8-2016（6）《建筑基坑支护技术规程》JGJ120-2012（7）《建筑地基基础设计规范》GB50007-2011（8）《建筑地基基础工程施工质量验收规范》GB50202-2002（9）《国家一、二等水准测量规范》GB/T12897-2006（10）《城市地下水动态观测规程》CJJ/76-2012（11）《佛山市城市轨道交通三号线工程施工监测管理办法》佛山市铁路投资建设集团有限公司（12）佛山市城市轨道交通三号线顺德医院站主体围护结构施工图2、编制范围本方案是针对佛山地铁3号线顺德医院站主体围护结构的施工监测方案。

地铁监测安全培训计划内容

地铁监测安全培训计划内容一、计划目的地铁是城市交通系统的重要组成部分，为了保障地铁运营安全，提高监测人员的安全意识和技能水平，制定地铁监测安全培训计划，旨在提高地铁监测人员的安全意识和技能水平，确保地铁安全运营。

二、培训内容1. 地铁监测工作规程2. 地铁运行安全知识3. 地铁监测设备使用方法4. 地铁事故应急处置方法5. 地铁安全监测流程6. 地铁监测常见问题的分析与处理三、报名资格1. 具有相关专业技术背景2. 具有一定的地铁监测工作经验3. 已取得相关职业资格证书四、培训方式1. 线上培训2. 线下实操培训3. 实地考核五、培训计划1. 线上培训（1）规程和安全知识培训时间：3天内容：地铁监测工作规程和安全知识的介绍（2）设备使用培训时间：2天内容：地铁监测设备的使用方法和注意事项的培训（3）应急处置培训时间：1天内容：地铁事故应急处置方法的培训2. 线下实操培训（1）设备操作演练时间：3天内容：地铁监测设备的操作演练（2）安全监测流程演练时间：2天内容：地铁安全监测流程的实操演练3. 实地考核（1）考核内容规程和安全知识、设备操作、应急处置、监测流程（2）考核形式理论考核和实操考核时间：3天六、认证1. 通过线上培训和线下实操培训后，需参与实地考核，并通过考核后方可获得地铁监测安全培训证书。

2. 获得证书后，可作为地铁监测工作的专业资格证明。

七、辅助措施1. 培训教材提供相关的教材和资料，供学员学习和参考。

2. 培训设备提供地铁监测设备，供学员进行实操训练。

3. 培训考核标准制定详细的培训考核标准，以保障培训的公平和严谨。

八、培训效果评估1. 对通过培训的学员进行跟踪调查，了解其工作情况和安全意识的提高情况。

2. 定期组织学员进行复习和技能培训，以巩固和提高培训效果。

九、完善和改进1. 不断总结和归纳培训经验，发现问题并及时进行改进。

2. 听取学员的意见和建议，以不断完善培训内容和方式。

地铁施工监测

③地表变形测点的位置既要考虑反映对象的变形特征，又要便于采用仪器进行观测，还要有利于测点的保护。
5、测点布设原则
④深埋测点（结构变形测点等）不能影响和妨碍结构的正常受力，不能削弱结构的刚度和强度。
⑤各类监测测点的布置在时间和空间上有机结合，力求同一监测部位能同时反映不同的物理变化量，以便找出其内在的联系和变化规律。
③ 建筑物水平位移监测
针对工程需要进行水平位移监测。采用独立坐标系法量测建筑物的水平相对位移。在需监测的建筑物附近、影响视线范围外埋设牢固的导线点，并假定此点坐标为X=100,Y=100。同时假定平行于线路方向或者某一个便于瞄准的固定标志（标志与线路或者基坑位置关系提前测定）为X轴，此方向方位角0º。每次观测时,由此导线点用全站仪按二级水平位移变形监测的精度进行量测。通过监测点在此坐标系中的坐标变化比较,即可直接得出建筑物沿线路方向及垂直线路方向或者沿基坑方向垂直于基坑方向的位移情况。
7、监测仪器
8、基坑施工地面沉降变形机理
基坑施工周边地面沉降的产生原因主要有：① 因基坑施工引起周边地层地下水的流失；
②基坑围护结构变形，导致周边土体受力情况发生变化；
③基坑围护结构局部漏水漏砂，导致基坑外侧土体损失。
基坑周边地面沉降变化特点是以基坑为中心，向外扩散，距离基坑越近，沉降影响越大。此外，因周边地层及地下水情况也会有一些特殊的情况。
9、地表沉降监测方法
按变形测量规程中测站高差中误差 ≤0.5mm的精度要求，用精密电子水准仪、铟钢尺由高程监测网的控制水准点按二等水准测量的技术要求对监测点进行逐点量测。量测所采集的数据均为市区统一高程。对此数据进行处理、分析亦采用此高程。监测频率见第4节。

地铁基坑监测学习材料

（4）地下水位管 ① 埋设方法测孔埋设采用地质钻钻孔，孔深根据设计要求而定。成孔完成后，放入裹有滤网的水位管，管壁与孔壁之间用中粗砂或石屑回填至离地表约 0.5m后再用粘性土回填至地表，以防止地表水的进入；对承压水水位进行观测时，则需埋设深层承压水位孔，承压水位孔的钻设基本同于上述普通水位孔，其深度必须进入承压水层，滤水段位于承压水层内，其外部用中细砂充填，而其余段直至地面均不设渗水孔，管外采用粘土球或水泥土密封，以切断地层内承压水与上部地层的水力联系。 ② 测孔保护水位孔埋设后应注意施工期间的保护，必要时加工对硬化地表下，并加盖保护，日常监测后应及时盖好顶盖，防止地表水的进入。
支护结构桩顶垂直水平位移监测点?1支护结构桩顶垂直水平位移监测点?2支护结构桩体深层水平位移监测?3基坑内外地下水位监测?4围护结构支撑轴力内力监测?5基坑周围地表沉降监测?6周围建筑物沉降监测周边管线监测?7?8围护墙钢筋应力?9孔隙水压力?10墙体土压力?11分层沉降?12坑底回弹?2测点埋设要求?1测斜管埋设方法测斜管一般采用绑扎方法固定在钢筋笼上与其一起沉入孔槽中
2）测试仪器（1）仪器在使用前均由法定计量单位进行检验，经检验合格并在有效期限内方可使用；（2）每天测试前均应对所使用的仪器进行自检，并详细记录自检情况，使用完毕后记录仪器运行情况；（3）使用过程中若发生仪器异常情况，除立即对仪器进行维修和调换外，同时要对当天测试的数据进行重新测试。
3）监测组件（1）各类监测组件均应的有详细的出厂标定记录，并得到法定计量单位的认可，有效期应符合有关规定；（2）各类监测组件在埋设前均应再次进行测试，经检验合格后方可埋设，埋设完成后应立即检测组件工作是否正常，如有异常应立即更换，重新埋设。 4）监测点保护（1）测量工作中使用的基准点、工作基点、监测点应用醒目的标志进行标识，并对现场作业人员进行宣传，避免人为造成沉降和偏移，对变化异常的监测点除及时进行复测外，若发现已碰动或破坏应立即进行修复或者重新埋设；（2）在开挖过程中对布有监测组件的部位应用醒目的标志进行标识。 5）数据处理（1）使用成熟的专业软件对数据进行处理；（2）生成的报告要经自检、校核无误后方可盖章送出；（3）测试数据发生异常要及时对数据的可靠性进行分析。

乌1号线工程标段施工监测方案培训资料(35页)

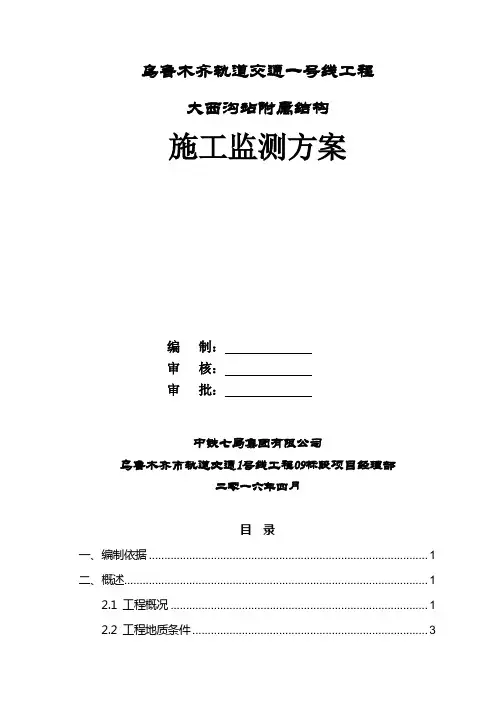

乌鲁木齐轨道交通一号线工程大西沟站附属结构施工监测方案编制：审核：审批：中铁七局集团有限公司乌鲁木齐市轨道交通1号线工程09标段项目经理部二零一六年四月目录一、编制依据 (1)二、概述 (1)2.1 工程概况 (1)2.2 工程地质条件 (3)2.4 不良地质作用与特殊岩土情况 (5)三、主要技术指标 (6)3.1 监测项目精度要求 (6)3.2 监测频率及周期 (6)3.3 监测警戒标准 (8)四、监测项目及工作内容、监测范围 (9)4.1 监测项目及工作内容 (9)4.2 出入口基坑（隧道）监测范围 (10)4.2.1 周边环境监测范围 (10)4.2.2 出入口基坑（隧道）开挖监测范围 (10)4.3 监测布点原则 (10)4.4 监测点埋设与监测方法 (12)4.4.1 地下管线沉降 (12)4.4.2 地表沉降 (15)4.4.3 桩顶水平和竖向位移 (16)4.4.4 桩体水平变形 (18)4.4.5 支撑轴力 (20)4.4.6 拱顶下沉及净空收敛监测 (21)4.5 现场安全巡视 (22)4.5.1 现场安全巡视内容 (24)4.5.2 现场安全巡视频率 (25)4.5.3 现场安全巡视方法 (25)4.6 监测布点图 (28)五、监测重点、难点分析及措施 (29)5.1 加强市政管线的监测 (29)5.2 出入口基坑（隧道）的监测 (29)六、项目组织机构及人员配备 (30)七、仪器设备配置 (31)八、质量保证措施 (31)8.1 技术管理机构及措施 (31)8.2 质量控制措施 (32)九、数据处理分析及成果运用 (33)9.1 监测数据分析与处理 (33)9.2 监测信息反馈程序 (34)9.3 监测成果报告 (35)十、监测预警报警管理办法 (36)10.1 预警报警的机制 (36)10.2 预警报警值的设定 (36)10.3 预警机构设置及人员组成 (37)10.4 预警和报警的判定程序和分级原则 (37)十一、安全生产与文明施工 (38)11.1 建立安全生产与文明施工管理机构 (38)11.2 建立全员安全性生产责任制 (39)11.3 抓好岗位安全文明教育培训工作 (39)11.4 进行安全生产与文明施工检查 (40)11.5 安全生产与文明施工的具体措施 (40)一、编制依据（1）《地铁工程监控量测技术规程》（DBI 1/490-2007）（2）《地铁及地下工程建设风险管理指南》（中国建筑工业出版社，2007 年）（3）《城市轨道交通地下工程建设风险管理规范》（GB50652-2011）（4）《建筑基坑支护技术规程》（JGJ120-2012）（5）《建筑变形测量规程》（JGJ8-2007）（6）《地铁设计规范》（GB50157-2013）（7）《地下铁道工程施工及验收规范》（GB50299-1999 2003年版）（8）《城市轨道交通工程测量规范》（GB50308-2008）（9）《工程测量规范》（GB50026-2007）（10）《建筑基坑工程监测技术规范》（GB50497-2009）（11）《铁路隧道工程施工技术指南》（TZ204-2008）（12）《铁路隧道监控量测技术规程》（TB10121-2007）（13）《城市交通设施养护维修技术规范》（DB11/T718-2010）（14）《穿越既有交通基础设施工程技术要求》（DB11/T 716-2010）（15）《城市轨道交通工程监测技术规范》（GB50911-2013）（16）《乌鲁木齐市轨道交通工程建设安全风险技术管理体系》（乌鲁木齐城市轨道集团有限公司）（17）其他相关的国家、地方规范、法规（18）乌鲁木齐城市轨道集团有限公司及其他产权单位发布的企业标准、管理文件二、概述2.1 工程概况大西沟站起止点里程：YDK12+430.992～YDK12+658.992，位于北京南路与温州街、北京南路东一巷交汇处，沿北京南路大致呈南北向跨路口布设，站位位于北京南路路中设置，为地下二层岛式车站，车站总长228m，标准段宽度21.1m，基坑深度16.45m～19.55m，覆土约3.05m～4.36m。

地铁施工安全教育培训

一、引言随着我国城市化进程的加快，地铁建设已成为城市发展的重要支撑。

地铁施工过程中，安全问题至关重要。

为提高地铁施工人员的安全意识和自我保护能力，预防和减少安全事故的发生，特举办本次地铁施工安全教育培训。

以下是本次培训的主要内容。

二、培训目标1. 提高地铁施工人员的安全意识，使其充分认识到安全施工的重要性。

2. 使施工人员掌握地铁施工过程中可能存在的安全隐患及防范措施。

3. 培养施工人员良好的安全操作习惯，提高安全施工技能。

4. 提高施工人员应对突发事件的能力，确保施工安全。

三、培训内容1. 地铁施工安全基本知识（1）地铁施工概述地铁施工是指地铁线路、车站、区间等设施的建造活动。

地铁施工具有工程量大、工期长、技术复杂、施工环境复杂等特点。

（2）地铁施工安全的重要性地铁施工安全关系到人民群众的生命财产安全、社会稳定和地铁建设的顺利进行。

因此，加强地铁施工安全管理，确保施工安全至关重要。

2. 地铁施工常见安全隐患及防范措施（1）坍塌、滑坡坍塌、滑坡是地铁施工过程中常见的自然灾害。

防范措施：1）加强地质勘察，掌握地质情况；2）合理设计施工方案，避开不良地质地段；3）加强施工监测，发现异常情况及时处理；4）采取必要的防护措施，如设置挡墙、边坡支护等。

（2）高处坠落高处坠落是地铁施工过程中常见的安全事故。

防范措施：1）加强高处作业人员的安全培训，提高安全意识；2）确保高处作业人员佩戴安全带、安全帽等防护用品；3）合理设置安全通道、防护栏等，防止人员坠落；4）加强施工现场安全管理，禁止无关人员进入危险区域。

（3）触电触电是地铁施工过程中常见的电气安全事故。

防范措施：1）严格执行电气安全操作规程，确保电气设备完好；2）加强施工现场电气安全管理，防止电气设备漏电；3）对电气设备进行定期检查、维护，确保设备安全可靠；4）加强施工人员电气安全培训，提高电气安全意识。

（4）火灾火灾是地铁施工过程中常见的火灾事故。

防范措施：1）加强施工现场消防安全管理，确保消防设施完好；2）禁止在施工现场吸烟、使用明火；3）加强电气设备管理，防止火灾发生；4）制定火灾应急预案，提高火灾应急处置能力。

地铁车站施工测量及监测作业指导课件

03
全性和稳定性。
监测数据分析与预警
• 对比分析：将监测数据与设计方案、规范要求进行对比，评估施工的合规性。
监测数据分析与预警
预警
1
2
1. 设定预警阈值：根据设计要求和施工经验，设定各监测项目的预警阈值。
3
2. 实时预警：当监测数据达到或超过预警阈值时，系统自动发出预警信息，提醒施工单位注意。
施工后测量
竣工测量
在施工结束后，对整个车站进行竣工测量，核对实际施工结果与设计图纸的差异，确保施工质量
符合规范要求。
沉降观测
对施工后的车站进行沉降观测，了解车站基础的沉降情况，评估施工对周边环境的影响。
验收资料整理
将施工过程中的测量数据、监测记录等整理成验收资料，为后续的验收工作提供完整、准确的数据支持。
监测数据分析与预警
3. 预警处理：施工单位在收到预警信息后，应立即停止施工，组织专家对现场情况进行评估，制定相应的处理措施。
通过以上内容的实践和应用，地铁车站施工测量及监测作业将更为精准、高效和安全，为保障工程施工的顺利进行提供有力支持。
04 施工测量及监测安全管理
安全管理制度
建立健全安全管理体系
安全装备
施工人员应配备齐全的安全装备，如安全帽、防护服、防滑鞋等，降低事故风险。
设备检查与维护
企业应定期对施工测量及监测设备进行检查与维护，确保设备性能良好，避免因设备故障导致安全事故。
应急预案与处置措施
制定应急预案
企业应针对地铁车站施工测量及监测作业可能发生的突发事件，制定相应的应急预案，明确应急处置流程。
地铁车站施工测量及监测作业指导课件
• 施工测量基础

城市地铁施工监控量测讲义培训课件

监控量测一般的流程图如图1－3所示：
图1－3 监控量测流程图
1.2 基坑工程监测的目的和意义
由于基坑开挖，基坑内外的压力平衡被改变。致使围护结构及土体发生变形。围护结构的内力和变形中任何一量值超过容许的范围，将造成基坑的失稳破坏或对周围环境造成不利影响。地铁车站往往建设在市区人口稠密处，建筑物林立，地下管线密集，基坑开挖所引起的周围土体变形将在一定程度上改变这些建筑物和管线的正常状态，当土体变形过大时，会造成临近结构和设施的失效或破坏。同时，由于土体变形过大而导致临近管线破裂漏水又反过来加剧土体的变形，直至导致围护结构失稳，造成极坏的社会影响和经济损失。因此，在基坑施工过程中，只有对基坑围护结构、基坑周围土体和相临的建（构）筑物进行全面、系统的监测，才能对基坑工程的安全性和对周围环境的影响程度有全面的了解，以确保工程的顺利进行，在出现异常情况时及时反馈，并采取必要的应急措施，调整施工工艺或修改设计参数。一般来说，基坑开挖施工监测的目的有以下几点：
在目前的监控量测工作中，最主要的还是对变形的监测工作。这是因为变形信息的获取简单，成本底，而且信息相关性强。变形监测工作有两方面内容：一是对基坑开挖，隧道开挖引起的维护结构、初期支护的变形观测；二是对开挖引起的地面、道路、影响范围建筑物及公共设施（管线、既有地铁等）的沉降、倾斜、裂缝的观测。通过监测随时预报变形、沉降值的大小及速率，以便及时修改施工的各项参数、工艺或方案，采取相应的加固措施，控制变形量，避免各类损失。由此可见，地铁在修建期间进行变形观测是非常重要的工作内容，通过积累监测数据、分析变形规律，还可以检验设计理论，为后续地铁设计、施工提供参考依据。
地铁在修建施工中，监控量测的工作内容总体上有地层沉降监测、水平位移监测、支护结构变形监测（包括支护体系的沉降、水平位移和挠曲变形）、支护结构的内力监测（包括支撑杆件的轴力监测和围护结构的弯距监测）、地下水土压力和变形的监测（包括土压力监测和孔隙水压力监测、地下水位监测、深层土体位移监测、基坑回弹监测）、建筑物或桥梁的变形监测（沉降监测、水平位移监测、倾斜监测和裂缝监测）、地下管线变形，既有地铁等监测。

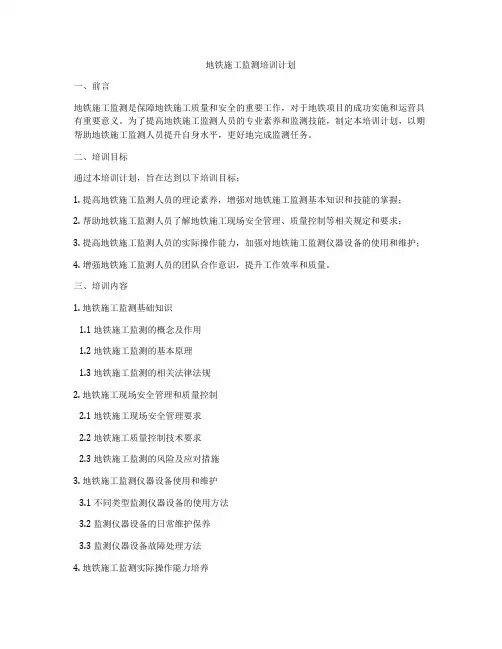

地铁施工监测培训计划
