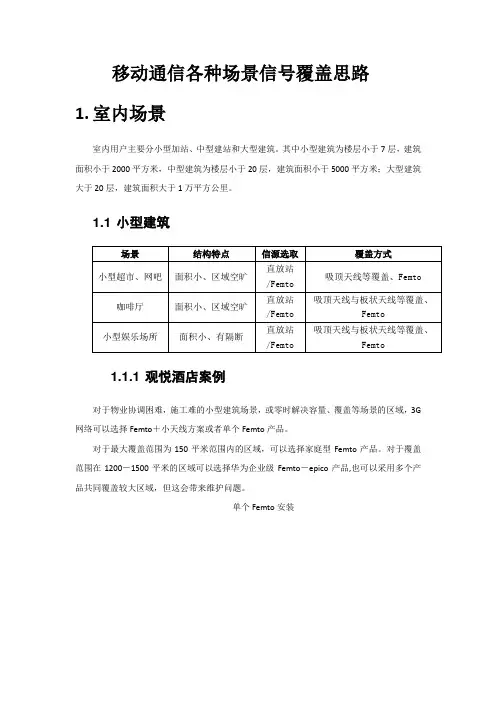

移动通信各种场景信号覆盖思路1.室内场景室内用户主要分小型加站、中型建站和大型建筑。

其中小型建筑为楼层小于7层，建筑面积小于2000平方米，中型建筑为楼层小于20层，建筑面积小于5000平方米；大型建筑大于20层，建筑面积大于1万平方公里。

1.1 小型建筑1.1.1 观悦酒店案例对于物业协调困难，施工难的小型建筑场景，或零时解决容量、覆盖等场景的区域，3G 网络可以选择Femto＋小天线方案或者单个Femto产品。

对于最大覆盖范围为150平米范围内的区域，可以选择家庭型Femto产品。

对于覆盖范围在1200－1500平米的区域可以选择华为企业级Femto－epico产品,也可以采用多个产品共同覆盖较大区域，但这会带来维护问题。

单个Femto安装项目介绍下图为宾馆酒店，共1栋楼宇10层高，共 3部电梯，无地下室；1~2F为餐厅，3F为KTV，4~9F为客房，10F为办公室。

总建筑面积约5000平方米。

●设计方案介绍信号源：以10F电梯机房，新建光纤直放站作为信源。

覆盖范围：根据需求表的要求并经现场勘测，确定本工程覆盖为酒店1~10楼层和3部电梯进行覆盖。

●建设方式介绍本工程采用同轴分布式天馈线系统，使用无源双频耦合器及功分器，通过无烟无卤阻燃馈线传输信号，使用全向天线和定向天线收发信号；采用1台10W干放进行功率补偿。

具体如下进行覆盖：电梯：采用定向板状天线进行覆盖。

楼层：采用室内吸顶全向天线进行覆盖，多天线小功率原则。

1.1.2 学生公寓场景介绍典型公寓场景1（南开大学西区1号公寓）典型公寓场景2（天津海运职业技术学院第六宿舍楼）典型公寓场景具有以下特点：➢多为学生宿舍，和普通家庭场景类似，一户多为四室一厅或三室一厅结构。

➢房间分布在客厅周围。

➢房间较小，每个房间住4－6个学生，一套公寓总共20人左右。

➢各种业务发生数量较多，高速PS业务使用率高且多发生在房间之中。

●传播模型公寓场景使用的传播模型为：PL(dB) =15-27.55+20log(f)+30log(d)此传播模型已将墙壁的损耗计算在内。

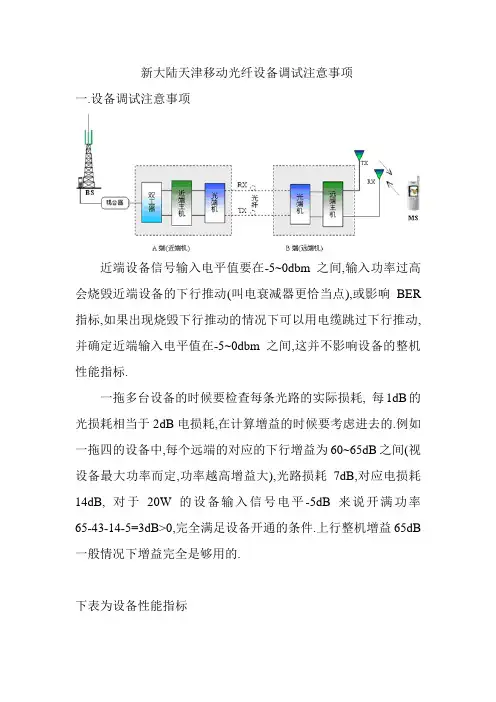

新大陆天津移动光纤设备调试注意事项一.设备调试注意事项近端设备信号输入电平值要在-5~0dbm之间,输入功率过高会烧毁近端设备的下行推动(叫电衰减器更恰当点),或影响BER 指标,如果出现烧毁下行推动的情况下可以用电缆跳过下行推动, 并确定近端输入电平值在-5~0dbm之间,这并不影响设备的整机性能指标.一拖多台设备的时候要检查每条光路的实际损耗, 每1dB的光损耗相当于2dB电损耗,在计算增益的时候要考虑进去的.例如一拖四的设备中,每个远端的对应的下行增益为60~65dB之间(视设备最大功率而定,功率越高增益大),光路损耗7dB,对应电损耗14dB, 对于20W的设备输入信号电平-5dB来说开满功率65-43-14-5=3dB>0,完全满足设备开通的条件.上行整机增益65dB 一般情况下增益完全是够用的.下表为设备性能指标二.监控调试注意事项1.调试接口调试用的数据连接线为2个DB-9的接头加三根线组成, 连接定义未②③口交叉⑤直连的连接方式.近端机调试接口直连口为侧面2个接口朝外面的那个,是和MODEM共用的接口, 连接近端机外壳下部的那个接口也行, 有连接进去的.远端机调试接口直连口为侧面2个接口朝里面的那个,大机箱靠散热片那侧.是和光模块数据线共用的接口,要用电脑直连的情况下需拔掉那个接口在接上直连线就可以用电脑调试.(电脑调试完注意把原先拔掉的接头在接回去,否则远程监控将看不到远端数据).2电脑直连调试调试界面1)设备编号第一个空为设备的站点编号,第二个空为设备编号(对于光端机来说00是近端机,01是远端1号机,02是远端2号机,以此类推). 电脑直连时,先打开串口,再在上诉第一个空和第二个空填入站点编号和设备编号进行下一步的操作,也可以点击查询编号选项直接查询本机的站点编号和设备编号,然后进行本机的查询及修改参数.若要查询远端机的数据一定要修改设备编号才能查询远端数据及修改参数.2)设备的查询及参数修改设备的查询分设备参数查询和设备状态查询黄色部分是查询数据, 在项目前打勾，点击查询就能查询返回值.白色文本框是设置值, 要设置某项时，在项目前打勾,在白色文本框内写入数据后点击设置就将设置值写入监控板内保存.切记在点击设置前要确认选择项目和选择项目白色文本框内数值正确, 未选择的项目不能打勾,避免误操作,特别是设备编号和射频开关状态千万不能错,否则导致近端或远程监控无法查询到远端和功放开关关闭.调试设备主要设置选项有站点编号,设备编号, 射频开关状态,上行衰减值,下行衰减值.远端设备的设备编号一定要按顺序编好.其他设置选项出厂时都已设好,无需更改设置.3)如果出现黄色部分数值部分不能回来的情况下重新点击设置监控列表就可以解决问题.4）一拖三或一拖四设备设置完毕后还有部分远端短信回不来可以查询厂家扩展的查询项,修改设备的实际分机数,修改后就可以正常使用了.。

R
备用
子网管理层
主用
备用
网元管理层
传送网网元
维护优化处
主用网管通道 备用网管通道
快乐工作
骨干光传送网网管组织情况（2）
厂家传输网管设置地点
东部环 西部环 东北环
SDH SDH SDH
WDM
I环、Ⅷ环
II环、V环、VI环、Ⅹ环、杭汉、 沪汉、汉穗
京沪穗 WDM III环 IV环、1+1 MSP（贵阳-昆明； 广州-海口） VII环、 1+1 MSP （兰州-乌 鲁木齐；兰州-西宁） WDM 东北I环 、II环
EM的设置地点
主用
备用
北京
武汉
北京
武汉
上海
广州
北京 北京 西安
广州 武汉 北京
西安
广州
西安
沈阳 沈阳
北京
北京 北京
SNM的设置地点
主用
备用
集团公司 武汉
集团公司 武汉
集团公司 武汉
集团公司 武汉
集团公司 集团公司
沈阳 沈阳
维护优化处
快乐工作
骨干光传送网网管组织情况（3）
东部环WDM网管系统图（示例）
中国移动骨干光传送网基本情况介绍
骨干传送网建设与演进 骨干传送网规模及资源使用情况 骨干光传送网线路情况
目
骨干光传送网系统情况
录
骨干光传送网网管组织情况
维护优化处
快乐工作
骨干光传送网网管组织情况（1）
厂家网管架构
子网管理服务器
R
网元管理服务器
R R
R
集团公司 网管中心
主用
1+1MSP
-

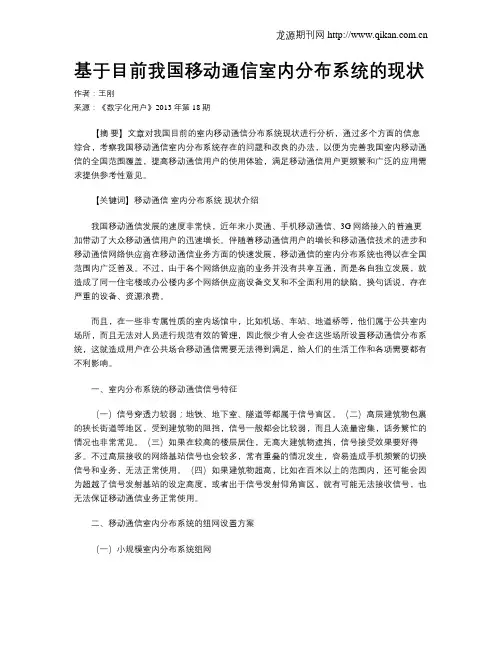

基于目前我国移动通信室内分布系统的现状作者：王刚来源：《数字化用户》2013年第18期【摘要】文章对我国目前的室内移动通信分布系统现状进行分析，通过多个方面的信息综合，考察我国移动通信室内分布系统存在的问题和改良的办法，以便为完善我国室内移动通信的全国范围覆盖，提高移动通信用户的使用体验，满足移动通信用户更频繁和广泛的应用需求提供参考性意见。
