轻钢龙骨石膏板隔墙施工工艺完整版

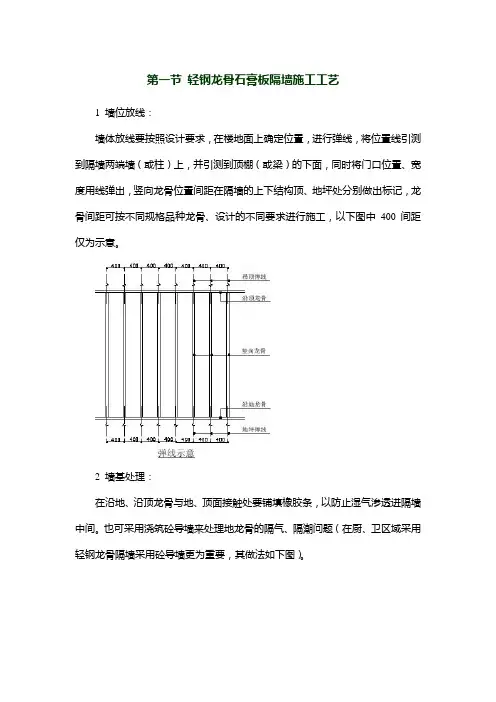

第一节轻钢龙骨石膏板隔墙施工工艺1 墙位放线：墙体放线要按照设计要求，在楼地面上确定位置，进行弹线，将位置线引测到隔墙两端墙（或柱）上，并引测到顶棚（或梁）的下面，同时将门口位置、宽度用线弹出，竖向龙骨位置间距在隔墙的上下结构顶、地坪处分别做出标记，龙骨间距可按不同规格品种龙骨、设计的不同要求进行施工，以下图中400 间距仅为示意。

2 墙基处理：在沿地、沿顶龙骨与地、顶面接触处要铺填橡胶条，以防止湿气渗透进隔墙中间。

也可采用浇筑砼导墙来处理地龙骨的隔气、隔潮问题（在厨、卫区域采用轻钢龙骨隔墙采用砼导墙更为重要，其做法如下图）。

3 安装沿地、沿顶龙骨：沿地、沿顶龙骨用射钉或膨胀螺栓固定，射钉按中距0.6~0.8m 左右间距布置，水平方向不大于0.8m，垂直方向不大于1.0m，射钉射入基体的最佳深度：混凝土为22~32mm，砖墙为30~50mm。

操作时特别注意检查：沿顶、沿地龙骨要在同一垂直平面上，竖向龙骨上端与沿顶龙骨留有8~10mm 左右间隙，裁割时不能超长而硬卡入沿顶龙骨，以防止竖向龙骨受力变形，给龙骨热胀冷缩也留有余地。

同时此处也不能用自攻螺丝固定（见下沿顶龙骨图）。

4 安装竖向龙骨：将工厂定尺切裁好长度的竖向龙骨，推向横向沿顶、沿地龙骨之内，翼缘朝向石膏板方向，并保持竖向龙骨翼缘方向一致，竖向龙骨的间距位置，要考虑饰面板的实际宽度，以板材中间有根龙骨为宜。

竖向龙骨与沿地龙骨用自攻螺丝或拉铆钉铆固；柱体结构墙（柱），一般采用射钉法，钉距<1m。

门窗洞口处应使用加强龙骨。

如门大于80kg／扇时，应在门洞口处上下加斜撑加固。

5 安装墙内管线：在罩面板铺钉之前，要敷设墙内的暗管线；固定填缝材料，填装墙内的保温材料。

如果墙内安装管子，管子与罩面板之间应留一定间隙。

6 安装横撑：在竖向龙骨上安装支撑卡固定通贯横撑龙骨；在竖向龙骨开口面安装卡托与横撑连接；在竖向龙骨开口面背面安装角托与横撑连接；通贯横撑连接时，用通贯横撑连接件。

轻钢龙骨隔墙施工工艺 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】轻钢龙骨石膏罩面板隔墙施工1 范围：本工艺标准适用于工业与民用建筑中，轻钢龙骨石膏罩面板隔墙安装工程。

2 施工准备材料及主要机具：轻钢龙骨：目前隔墙工程使用的轻钢龙骨主要有支撑卡系列龙骨和通贯系列龙骨。

轻钢龙骨主件有沿顶沿地龙骨、加强龙骨、竖（横）向龙骨、横撑龙骨。

轻钢龙骨配件有支撑卡、卡托、角托、连接件、固定件、护角条、压缝条等。

轻钢龙骨的配置应符合设计要求。

龙骨应有产品质量合格证。

龙骨外观应表面平整，棱角挺直，过渡角及切边不允许有裂口和毛刺，麦面不得有严重的污染、腐蚀和机械损伤。

紧固材料：射钉、膨胀螺栓、镀锌自攻螺丝（2mm厚石膏板用25mm长螺丝，两层12mm厚石膏板用35mm长螺丝）、木螺丝等，应符合设计要求。

填充材料：玻璃棉、矿棉板、岩棉板等，按设计要求选用。

纸面石膏板：纸面石膏板应有产品合格证。

规格应符合设计图纸的要求。

一般规格如下：长度：根据工程需要确定；宽度：1200mm、900mm；厚度：、12mm、15mm、18mm、25mm。

常用的为 12mm。

接缝材料：接缝腻子、玻纤带（布）、白胶。

接缝腻子：抗压强度>，抗折强度>，终凝时间>。

中碱玻纤带和玻纤网格布：布重>80g/m2，8目/in断裂强度：25mm×100mm布条，经向>300N，纬向>150N主要机具：板锯、电动剪、电动自攻钻、电动无齿锯、手电钻、射钉枪、直流电焊机、刮刀、线坠、靠尺等。

作业条件：主体结构已验收，屋面已做完防水层。

室内弹出+50cm标高线。

作业的环境温度不应低于5℃。

熟悉图纸，并向作业班组作详细的技术交底。

根据设计图和提出的备料计划，查实隔墙全部材料，使其配套齐全。

主体结构墙、柱为砖砌体时，应在隔墙交接处，按1000mm间距预埋防腐木砖。

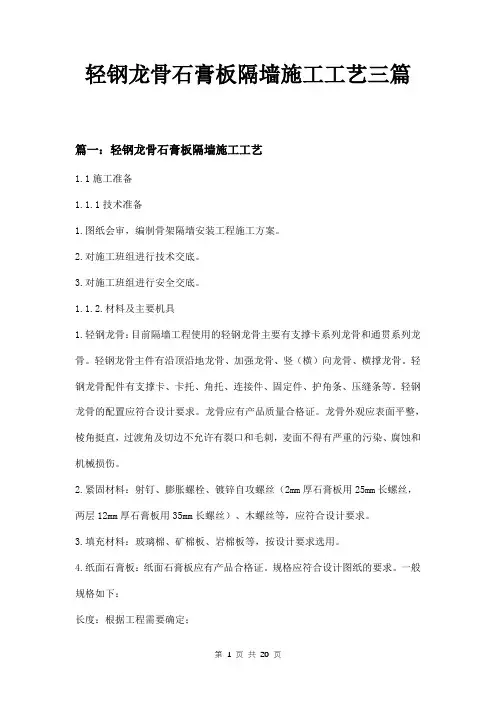

轻钢龙骨石膏板隔墙施工工艺三篇篇一：轻钢龙骨石膏板隔墙施工工艺1.1施工准备1.1.1技术准备1.图纸会审，编制骨架隔墙安装工程施工方案。

2.对施工班组进行技术交底。

3.对施工班组进行安全交底。

1.1.2.材料及主要机具1.轻钢龙骨：目前隔墙工程使用的轻钢龙骨主要有支撑卡系列龙骨和通贯系列龙骨。

轻钢龙骨主件有沿顶沿地龙骨、加强龙骨、竖（横）向龙骨、横撑龙骨。

轻钢龙骨配件有支撑卡、卡托、角托、连接件、固定件、护角条、压缝条等。

轻钢龙骨的配置应符合设计要求。

龙骨应有产品质量合格证。

龙骨外观应表面平整，棱角挺直，过渡角及切边不允许有裂口和毛刺，麦面不得有严重的污染、腐蚀和机械损伤。

2.紧固材料：射钉、膨胀螺栓、镀锌自攻螺丝（2mm厚石膏板用25mm长螺丝，两层12mm厚石膏板用35mm长螺丝）、木螺丝等，应符合设计要求。

3.填充材料：玻璃棉、矿棉板、岩棉板等，按设计要求选用。

4.纸面石膏板：纸面石膏板应有产品合格证。

规格应符合设计图纸的要求。

一般规格如下：长度：根据工程需要确定；宽度：1200mm、900mm；厚度：9.5mm、12mm、15mm、18mm、25mm。

常用的为12mm。

5.接缝材料：接缝腻子、玻纤带（布）、108胶。

WKF接缝腻子：抗压强度>3.0MPa，抗折强度>1.5MPa，终凝时间>0.5h。

50mm中碱玻纤带和玻纤网格布：布重>80g/m2，8目/in断裂强度：25mm×100mm布条，经向>300N纬向>150N6.主要机具：板锯、电动剪、电动自攻钻、电动无齿锯、手电钻、射钉枪、直流电焊机、刮刀、线坠、靠尺等。

1.1.3.作业条件：1.主体结构已验收，屋面已做完防水层，顶棚、墙体抹灰已完成。

2.室内弹出+50cm标高线。

3.作业的环境温度不应低于5℃。

4.熟悉图纸，并向作业班组作详细的技术交底。

5.根据设计图和提出的备料计划，查实隔墙全部材料，使其配套齐全。

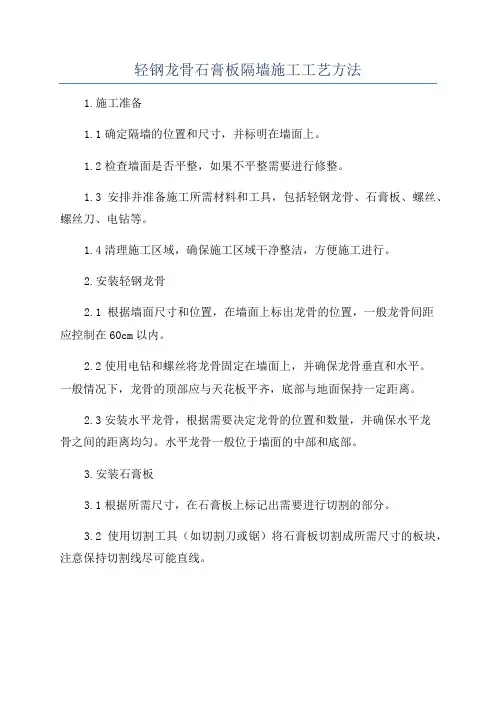

轻钢龙骨石膏板隔墙施工工艺方法1.施工准备1.1确定隔墙的位置和尺寸，并标明在墙面上。

1.2检查墙面是否平整，如果不平整需要进行修整。

1.3安排并准备施工所需材料和工具，包括轻钢龙骨、石膏板、螺丝、螺丝刀、电钻等。

1.4清理施工区域，确保施工区域干净整洁，方便施工进行。

2.安装轻钢龙骨2.1 根据墙面尺寸和位置，在墙面上标出龙骨的位置，一般龙骨间距应控制在60cm以内。

2.2使用电钻和螺丝将龙骨固定在墙面上，并确保龙骨垂直和水平。

一般情况下，龙骨的顶部应与天花板平齐，底部与地面保持一定距离。

2.3安装水平龙骨，根据需要决定龙骨的位置和数量，并确保水平龙骨之间的距离均匀。

水平龙骨一般位于墙面的中部和底部。

3.安装石膏板3.1根据所需尺寸，在石膏板上标记出需要进行切割的部分。

3.2使用切割工具（如切割刀或锯）将石膏板切割成所需尺寸的板块，注意保持切割线尽可能直线。

3.3 将切割好的石膏板沿着龙骨边缘固定，使用螺丝和螺丝刀将石膏板固定在龙骨上。

螺丝的安装间隔一般为20-25cm，注意不要将螺丝头埋入石膏板内部。

3.4安装完一层石膏板后，再依次进行下一层的安装，直到达到所需墙体的高度。

4.石膏板连接处理4.1使用石膏板专用胶布或石膏板填缝剂，在板缝处进行填充和封缝处理。

4.2使用石膏板刮刀将填缝剂均匀刮平，并确保板缝处平整。

4.3填缝剂干燥后，使用砂纸或打磨机将板缝处打磨光滑。

5.隔墙装饰和涂料处理5.1进行墙面后续装饰，如贴砖、涂刷油漆等，根据需求进行施工。

5.2完成后续装饰后，对墙面进行清洁，并检查墙面施工质量，确保无明显瑕疵和质量问题。

通过以上步骤，轻钢龙骨石膏板隔墙的施工工艺得以完成。

施工过程中要注意材料的选用和使用，确保施工质量和安全，同时也要保持施工区域的整洁，以便后续的装饰施工。

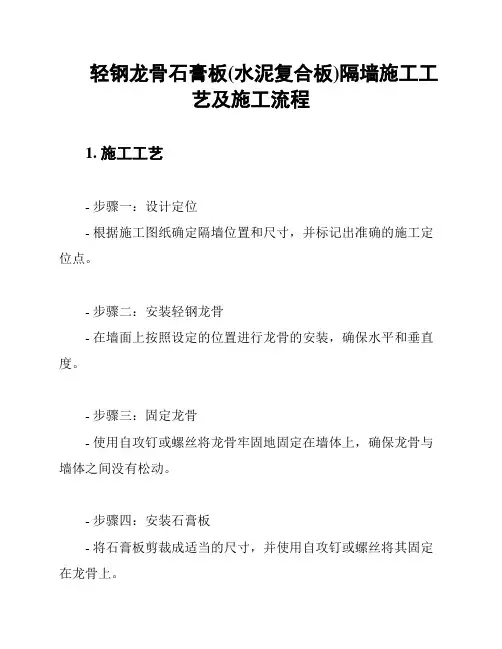

轻钢龙骨石膏板(水泥复合板)隔墙施工工
艺及施工流程
1. 施工工艺
- 步骤一：设计定位
- 根据施工图纸确定隔墙位置和尺寸，并标记出准确的施工定位点。

- 步骤二：安装轻钢龙骨
- 在墙面上按照设定的位置进行龙骨的安装，确保水平和垂直度。

- 步骤三：固定龙骨
- 使用自攻钉或螺丝将龙骨牢固地固定在墙体上，确保龙骨与墙体之间没有松动。

- 步骤四：安装石膏板
- 将石膏板剪裁成适当的尺寸，并使用自攻钉或螺丝将其固定在龙骨上。

- 步骤五：填缝处理
- 使用填缝胶或石膏粉对石膏板的接缝进行填充和抹平，确保表面平整。

- 步骤六：打磨润饰
- 对填缝处进行打磨和润饰，使其与石膏板表面无缝衔接，并确保墙面的整体平滑度。

2. 施工流程
- 准备工作
- 仔细阅读施工图纸，准确测量墙体尺寸，收集所需的材料和工具。

- 安装轻钢龙骨
- 按照设计定位点，在墙面上安装轻钢龙骨并进行固定。

- 安装石膏板
- 将石膏板剪裁成适当的尺寸，根据龙骨位置进行固定。

- 填缝处理
- 用填缝胶或石膏粉将石膏板接缝进行填充和抹平。

- 打磨润饰
- 对填缝处进行打磨和润饰，使墙面表面平滑。

- 清理整理
- 清理施工现场，整理工具和材料。

注意事项：
- 在施工过程中，确保龙骨的安装牢固、石膏板的固定牢靠。

- 打磨润饰时需注意平滑度，以免影响整体效果。

- 施工现场应保持整洁，确保安全，避免材料浪费。

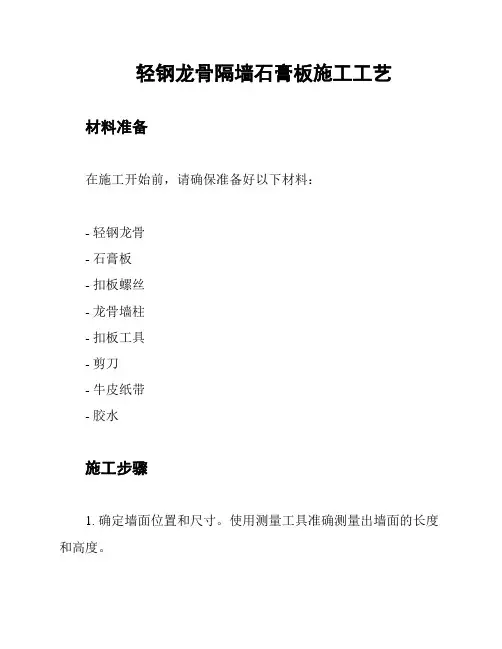

轻钢龙骨隔墙石膏板施工工艺材料准备
在施工开始前，请确保准备好以下材料：
- 轻钢龙骨
- 石膏板
- 扣板螺丝
- 龙骨墙柱
- 扣板工具
- 剪刀
- 牛皮纸带
- 胶水
施工步骤
1. 确定墙面位置和尺寸。

使用测量工具准确测量出墙面的长度和高度。

2. 根据尺寸剪裁龙骨。

使用剪刀将龙骨剪裁为所需的长度。

3. 将龙骨固定在墙面上。

使用扣板螺丝将龙骨固定在墙面上，确保其牢固稳定。

4. 铺设石膏板。

将石膏板放置在龙骨上，使用扣板螺丝将其固定在龙骨上。

5. 处理石膏板接缝。

使用胶水将石膏板接缝处粘合，并用牛皮纸带加固。

6. 完成墙角处理。

对于墙角处，使用龙骨墙柱固定龙骨，并将石膏板固定在墙柱上。

7. 修整墙面。

修整石膏板表面，确保墙面平整。

8. 检查施工质量。

检查施工后的墙面是否牢固、平整，无明显瑕疵。

注意事项
在施工过程中，请注意以下事项：
- 确保所有材料的质量符合标准要求，避免使用损坏或低质量的材料。

- 按照标准施工规范操作，确保施工安全和质量。

- 严格控制施工过程中的湿度和温度，避免对石膏板质量造成不利影响。

- 施工完成后进行质量检查，确保墙面平整、牢固，无明显缺陷。

以上是轻钢龙骨隔墙石膏板施工工艺的简要介绍，希望对您有所帮助。

在实际施工中，请根据具体情况进行调整和实施。

如需更详细的资料，请参考相关施工规范和指南。

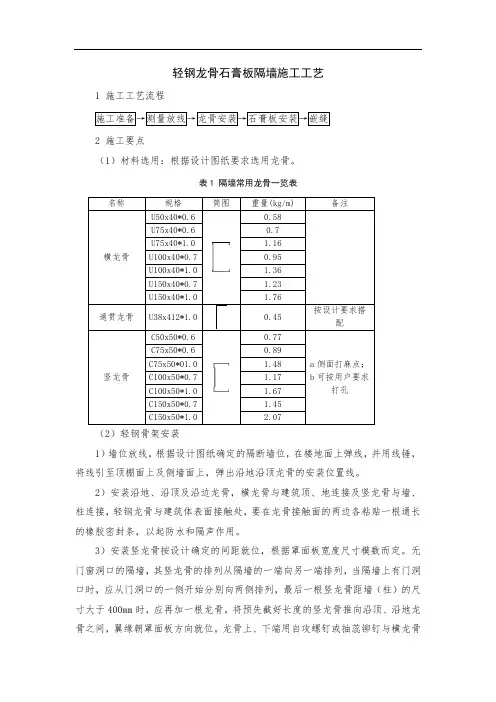

轻钢龙骨石膏板隔墙施工工艺1 施工工艺流程2 施工要点（1）材料选用：根据设计图纸要求选用龙骨。

表1 隔墙常用龙骨一览表（2）轻钢骨架安装1）墙位放线，根据设计图纸确定的隔断墙位，在楼地面上弹线，并用线锤，将线引至顶棚面上及侧墙面上，弹出沿地沿顶龙骨的安装位置线。

2）安装沿地、沿顶及沿边龙骨，横龙骨与建筑顶、地连接及竖龙骨与墙、柱连接，轻钢龙骨与建筑体表面接触处，要在龙骨接触面的两边各粘贴一根通长的橡胶密封条，以起防水和隔声作用。

3）安装竖龙骨按设计确定的间距就位，根据罩面板宽度尺寸模数而定。

无门窗洞口的隔墙，其竖龙骨的排列从隔墙的一端向另一端排列，当隔墙上有门洞口时，应从门洞口的一侧开始分别向两侧排列，最后一根竖龙骨距墙（柱）的尺寸大于400mm时，应再加一根龙骨。

将预先截好长度的竖龙骨推向沿顶、沿地龙骨之间，翼缘朝罩面板方向就位。

龙骨上、下端用自攻螺钉或抽蕊铆钉与横龙骨连结。

注意竖龙骨的方向不能颠倒，其开口的方向应一致。

竖龙骨现场截断时一律从其上端切割，并就保证各条龙骨的贯通孔高度在一水平线上。

门口处设加强龙骨，加强龙骨用槽钢焊成门字形，其槽钢门字形尺寸大于门洞口尺寸50mm，槽钢应上下贯通，上下固定在砼楼板上，其吊顶距砼楼板尺寸较大，则要加左右斜撑。

4）安装通贯龙骨，在竖向方向每隔1.2m加一根横穿各条竖龙骨上的贯通龙骨，在竖龙骨的开口面安装卡托或支撑卡，与贯通龙骨连接锁紧，其目的是加强竖龙骨在平面内的稳定性。

5）安装横撑龙骨，在隔断墙平面内，除采用通贯龙骨固定稳定竖龙骨外，还需加一道横撑龙骨，在5m范围内加两道，其中一道要加在石膏板水平接缝处。

具体做法是：可选用U型横龙骨或C型竖龙骨作横向布置，利用卡托支撑卡及角托竖向龙骨连接固定，也可采用配套的金属嵌缝条作横竖龙骨的连接固定件。

（3）纸面石膏板安装1）板材就位后的上下两端，应与上下楼板面之间分别漏出间隙。

使用自攻螺钉将板与轻钢龙骨紧密的连接。

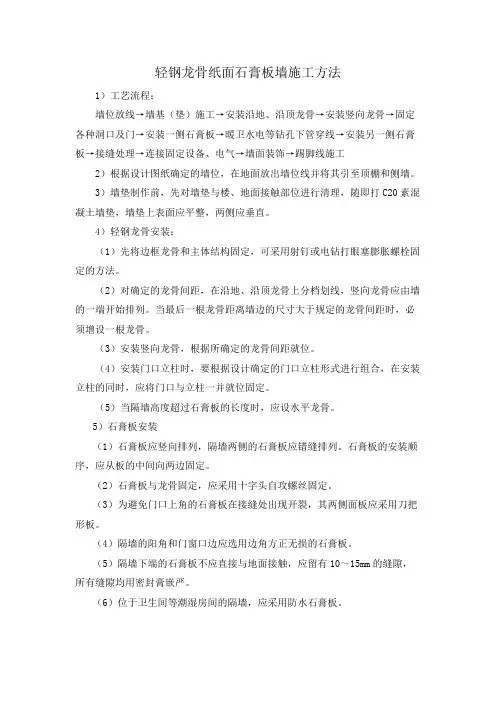

轻钢龙骨纸面石膏板墙施工方法
1）工艺流程：
墙位放线→墙基（垫）施工→安装沿地、沿顶龙骨→安装竖向龙骨→固定各种洞口及门→安装一侧石膏板→暖卫水电等钻孔下管穿线→安装另一侧石膏板→接缝处理→连接固定设备、电气→墙面装饰→踢脚线施工
2）根据设计图纸确定的墙位，在地面放出墙位线并将其引至顶棚和侧墙。

3）墙垫制作前，先对墙垫与楼、地面接触部位进行清理，随即打C20素混凝土墙垫，墙垫上表面应平整，两侧应垂直。

4）轻钢龙骨安装：
（1）先将边框龙骨和主体结构固定，可采用射钉或电钻打眼塞膨胀螺栓固定的方法。

（2）对确定的龙骨间距，在沿地、沿顶龙骨上分档划线，竖向龙骨应由墙的一端开始排列。

当最后一根龙骨距离墙边的尺寸大于规定的龙骨间距时，必须增设一根龙骨。

（3）安装竖向龙骨，根据所确定的龙骨间距就位。

（4）安装门口立柱时，要根据设计确定的门口立柱形式进行组合，在安装立柱的同时，应将门口与立柱一并就位固定。

（5）当隔墙高度超过石膏板的长度时，应设水平龙骨。

5）石膏板安装
（1）石膏板应竖向排列，隔墙两侧的石膏板应错缝排列。

石膏板的安装顺序，应从板的中间向两边固定。

（2）石膏板与龙骨固定，应采用十字头自攻螺丝固定。

（3）为避免门口上角的石膏板在接缝处出现开裂，其两侧面板应采用刀把形板。

（4）隔墙的阳角和门窗口边应选用边角方正无损的石膏板。

（5）隔墙下端的石膏板不应直接与地面接触，应留有10～15mm的缝隙，所有缝隙均用密封膏嵌严。

（6）位于卫生间等潮湿房间的隔墙，应采用防水石膏板。

轻钢龙骨石膏板隔墙施工工艺（完整常用版）(可以直接使用，可编辑优秀版资料，欢迎下载）轻钢龙骨石膏板隔墙一、工艺流程墙位放线→墙基施工→安装沿地、沿顶龙骨→安装竖向龙骨（包括门口加强龙骨）、横撑龙骨、通贯龙骨→各种洞口龙骨加固.二、施工工艺1、检验轻钢龙骨是否符合设计要求，材质、规格、品牌必须符合国家现行标准.2、在沿地、沿顶龙骨与地、顶面接触处要严密，同时要固定牢固，再按规定间距用射钉(或用电钻打眼塞膨胀螺栓）将沿地、沿顶龙骨固定于地面和顶面。

3、射钉按中距0。

6～1。

0m的间距布置，水平方向不大于0。

8m，垂直方向不大于1。

0m。

射钉射入基体的最佳深度：混凝土为22～32㎜；砖墙为30～50㎜。

4、将预先切裁好长度的竖向龙骨,推向横向沿顶、沿地龙骨之内,翼缘朝向石膏板方向,竖向龙骨上下方向不能颠倒，现场切割时只能从上端切断,竖向龙骨接长可用U型龙骨套在C型龙骨的接缝处，用拉铆钉或自攻螺丝固定.5、吊垂直线，水平线，轻钢龙骨间距不得于40㎝.6、隔断中间须得加防火、隔音岩棉，厚度不得低于5㎝。

7、自攻钉间距保持在12—15㎝之间.8、自攻钉帽要做防锈处理。

9、石膏板用十字自攻螺丝固定于轻钢龙骨上，螺丝沉入地面，不能破坏面纸,螺丝间距四边为200㎜,中间为300㎜；如为四层石膏板，底层板用腻子嵌缝抹平，然后用自攻螺丝或胶粘剂固定面板。

10、墙面喷浆饰面的施工顺序：基层处理→接缝处理→涂刷防潮剂→满刮腻子两道→打磨平整→喷浆两道。

11、石膏板缝隙要均匀，间隙保持5-7㎜，隐蔽工程验收合格后方可封面板。

轻钢龙骨石膏板隔墙轻钢龙骨墙体材料有50型、75型、100型、150型等几种.墙体中可以填充保温材料－－隔音材料（如岩棉板、岩棉毡、泡沬板)等,能起到很好的隔音保温效果.一、主要材料及配件要求1。

轻钢龙骨主件：沿顶龙骨、沿地龙骨、加强龙骨、竖向龙骨、横向龙骨应符合设计要求。

2。

轻钢骨架配件：支撑卡、卡托、角托、连接件、固定件、附墙龙骨、压条等附件应符合设计要求。

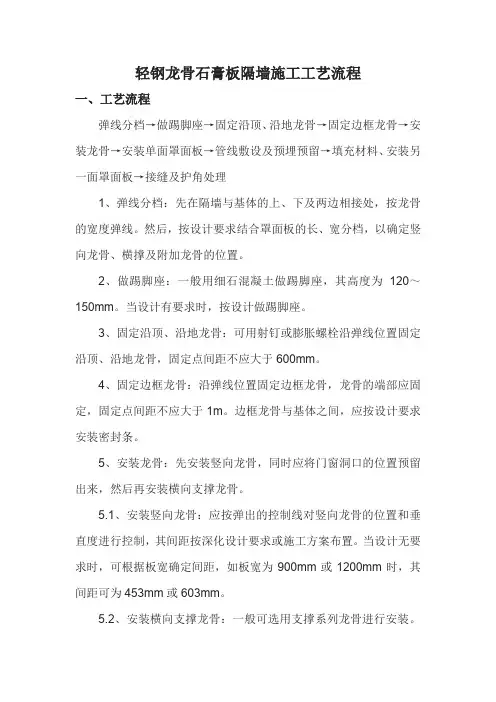

轻钢龙骨石膏板隔墙施工工艺流程一、工艺流程弹线分档→做踢脚座→固定沿顶、沿地龙骨→固定边框龙骨→安装龙骨→安装单面罩面板→管线敷设及预埋预留→填充材料、安装另一面罩面板→接缝及护角处理1、弹线分档：先在隔墙与基体的上、下及两边相接处，按龙骨的宽度弹线。

然后，按设计要求结合罩面板的长、宽分档，以确定竖向龙骨、横撑及附加龙骨的位置。

2、做踢脚座：一般用细石混凝土做踢脚座，其高度为120～150mm。

当设计有要求时，按设计做踢脚座。

3、固定沿顶、沿地龙骨：可用射钉或膨胀螺栓沿弹线位置固定沿顶、沿地龙骨，固定点间距不应大于600mm。

4、固定边框龙骨：沿弹线位置固定边框龙骨，龙骨的端部应固定，固定点间距不应大于1m。

边框龙骨与基体之间，应按设计要求安装密封条。

5、安装龙骨：先安装竖向龙骨，同时应将门窗洞口的位置预留出来，然后再安装横向支撑龙骨。

5.1、安装竖向龙骨：应按弹出的控制线对竖向龙骨的位置和垂直度进行控制，其间距按深化设计要求或施工方案布置。

当设计无要求时，可根据板宽确定间距，如板宽为900mm或1200mm时，其间距可为453mm或603mm。

5.2、安装横向支撑龙骨：一般可选用支撑系列龙骨进行安装。

先将支撑卡安装在竖向龙骨的开口上，卡距为400～600mm,与龙骨两端的距离为20～25mm。

如选用通贯水平系列龙骨，低于3m的隔墙安装一道，3～5m的隔墙安装两道，5m以上的隔墙安装三道。

5.3、安装门窗洞口龙骨：可采用专用的门窗洞口龙骨进行组合安装，安装完应在其节点处增设附加龙骨，将周边加固。

具体按设计要求进行设置。

6、安装单面罩面板：石膏罩面板宜竖向铺设，长边(即包封边)接缝应落在竖龙骨上。

曲面墙所用龙骨宜横向铺设，安装时，先将石膏板的面纸和底纸湿润1h,再将曲面板的一端固定，然后轻轻地逐渐向板的另一端用力对着龙骨处固定，直至完成曲面。

石膏罩面板用自攻螺钉固定时，石膏板周边的螺丝钉间距为200～250mm,中间部分的螺钉间距不应大于300mm,螺钉与板边缘的距离为10～16mm。

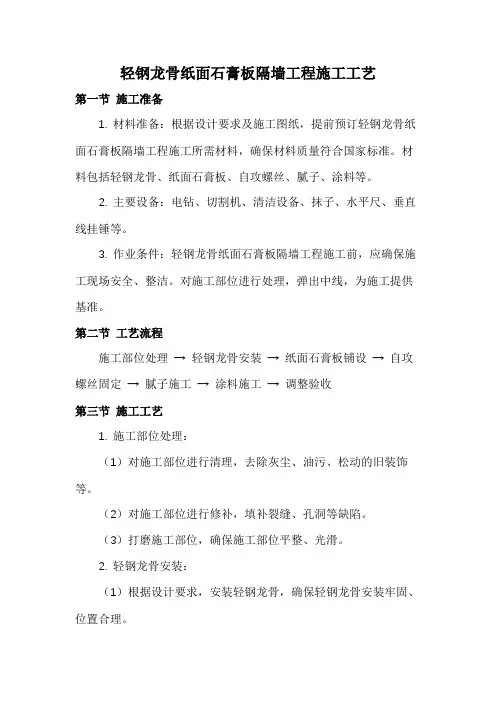

轻钢龙骨纸面石膏板隔墙工程施工工艺第一节施工准备1. 材料准备：根据设计要求及施工图纸，提前预订轻钢龙骨纸面石膏板隔墙工程施工所需材料，确保材料质量符合国家标准。

材料包括轻钢龙骨、纸面石膏板、自攻螺丝、腻子、涂料等。

2. 主要设备：电钻、切割机、清洁设备、抹子、水平尺、垂直线挂锤等。

3. 作业条件：轻钢龙骨纸面石膏板隔墙工程施工前，应确保施工现场安全、整洁。

对施工部位进行处理，弹出中线，为施工提供基准。

第二节工艺流程施工部位处理→ 轻钢龙骨安装→ 纸面石膏板铺设→ 自攻螺丝固定→ 腻子施工→ 涂料施工→ 调整验收第三节施工工艺1. 施工部位处理：（1）对施工部位进行清理，去除灰尘、油污、松动的旧装饰等。

（2）对施工部位进行修补，填补裂缝、孔洞等缺陷。

（3）打磨施工部位，确保施工部位平整、光滑。

2. 轻钢龙骨安装：（1）根据设计要求，安装轻钢龙骨，确保轻钢龙骨安装牢固、位置合理。

（2）连接轻钢龙骨，确保连接紧密、无松动。

3. 纸面石膏板铺设：（1）将纸面石膏板放置在预定位置，确保纸面石膏板平稳、牢固。

（2）使用自攻螺丝将纸面石膏板固定在轻钢龙骨上，确保固定牢固、无松动。

4. 自攻螺丝固定：（1）在纸面石膏板边缘和轻钢龙骨之间打入自攻螺丝，确保自攻螺丝固定牢固。

（2）自攻螺丝间距应符合设计要求，确保均匀、合理。

5. 腻子施工：（1）在纸面石膏板表面均匀涂抹腻子，确保腻子涂抹均匀、无漏涂。

（2）等待腻子自然干燥，一般需要24小时以上。

6. 涂料施工：（1）在腻子干燥后，均匀涂刷涂料，确保涂料涂刷均匀、无漏涂。

（2）等待涂料自然干燥，一般需要24小时以上。

7. 调整验收：（1）对轻钢龙骨纸面石膏板隔墙工程施工质量进行验收，确保施工符合设计要求。

（2）对施工过程中发现的问题进行整改，直至达到设计要求。

第四节质量标准1. 主控项目：轻钢龙骨安装牢固、位置合理；纸面石膏板固定牢固、无松动；自攻螺丝固定均匀、牢固。

轻钢龙骨双面石膏板隔墙施工工艺轻钢龙骨双面石膏板隔墙近年来广泛应用于各类建筑中，因其具有环保、隔音、防火、防潮、易装修等优点而备受欢迎。

以下是该工艺的施工步骤。

施工准备1.工具准备：搪刷、圆珠笔、2m和3m的水平尺、水平仪、切割机、电钻、级尺、万能钳、扳手等。

2.施工材料：轻钢龙骨、10mm厚石膏板、单面或双面粘贴结构密封胶条、5cm宽铁丝网，螺丝及配件等。

3.施工现场准备：墙体基础应满足要求，水电路线布设完毕，水平仪校准，施工现场通风良好，并具备运输和拆卸的条件。

施工步骤第一步：墙面界线定位在待施工墙体上用圆珠笔在地面、墙角及正中间位置的上端划线，用水平尺和铅垂线测量身高和墙角水平线，并在墙面上出标记。

可利用水平仪再次测量面板的安装限制及上下铅垂度。

第二步：钢骨龙骨截裁模板根据墙体尺寸裁剪轻钢龙骨，要求周边的截面平直，纹理垂直，且长度与间距符合设计要求。

此外，还要制作截裁模板，并根据设计和实际情况确定铜脚位置和类型，铜脚选用固定墙体结构。

第三步：轻钢龙骨定位和固定事先测量墙体尺寸确定龙骨的间距和长度，确定龙骨的位置，将固定钉钉入墙面，然后在墙体上执行龙骨定位标记。

最后用螺丝将钢骨龙骨固定在按照标记点钉入的墙表面，将铜脚固定在轻钢龙骨的底部。

第四步：龙骨末端连接连接两个龙骨的方法可使用平面交叠法和铜脚连接法。

平面交叠法是将两个龙骨在斜角上重叠，然后用铁丝绕边连接；铜脚连接法是将龙骨分别插入铜脚中，然后用螺钉固定。

第五步：铁丝网固定将铁丝网按需铆接在钢龙骨上，然后用铁丝绕边连接，揉紧铁丝网，使之与龙骨形成一个平面。

在铁丝网的四个角落上钻孔，注意孔的位置和尺寸应符合自制的钻孔模板要求。

第六步：石膏板定位和切割根据墙体尺寸将石膏板切割并划上标记。

为了保证尺寸准确，可以使用模板进行裁剪，然后在石膏板上用万能钳等工具将标记处截除。

切割好石膏板后，将其放置在风干后再安装。

第七步：石膏板加工在石膏板的两个短边上挤出一条结构密封胶条，然后将两块石膏板拼接在一起。

工作行为规范系列轻钢龙骨石膏板隔墙施工工艺规程（标准、完整、实用、可修改）编号：FS-QG-51927轻钢龙骨石膏板隔墙施工工艺规程Light steel keel gypsum board partition wall construction processspecification说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。

轻钢龙骨石膏板隔墙施工工艺一、主要材料及配件要求1.轻钢龙骨主件:沿顶龙骨、沿地龙骨、加强龙骨、竖向龙骨、横向龙骨应符合设计要求。

2.轻钢骨架配件:支撑卡、卡托、角托、连接件、固定件、附墙龙骨、压条等附件应符合设计要求。

3.紧固材料:射钉、膨胀螺栓、镀锌自攻螺丝、木螺丝和粘结嵌缝料应符合设计要求。

4.填充隔声材料:按设计要求选用。

5.罩面板材:纸面石膏板规格、厚度由设计人员或按图纸要求选定。

二、主要机具直流电焊机、电动无齿锯、手电钻、螺丝刀、射钉枪、线坠、靠尺等。

三、作业条件1.轻钢骨架、石膏罩面板隔墙施工前应先完成基本的验收工作，石膏罩面板安装应待屋面、顶棚和墙抹灰完成后进行。

2.设计要求隔墙有地枕带时，应待地枕带施工完毕，并达到设计程度后，方可进行轻钢骨架安装。

3.根据设计施工图和材料计划，查实隔墙的全部材料，使其配套齐备。

4.所有的材料，必须有材料检测报告、合格证。

四、操作工艺1.工艺流程轻隔墙放线-→安装门洞口框-→安装沿顶龙骨和沿地龙骨→竖向龙骨分档-→安装竖向龙骨-→安装横向龙骨卡档-→安装石膏罩面板-→施工接缝做法-→面层施工2.放线:根据设计施工图，在已做好的地面或地枕带上，放出隔墙位置线、门窗洞口边框线，并放好顶龙骨位置边线。

3.安装门洞口框:放线后按设计，先将隔墙的门洞口框安装完毕。

4.安装沿顶龙骨和沿地龙骨:按已放好的隔墙位置线，按线安装顶龙骨和地龙骨，用射钉固定于主体上，其射钉钉距为600mm。

轻钢龙骨石膏板隔墙工程编号：GY-GQ-1轻钢龙骨石膏板墙体是一种轻质隔墙，代替传统的湿作业法。

减轻了建筑物自重，加快施工速度，为美化人们的生活提供了较便捷有效的方法。

一、施工准备（一）材料准备：1.满足设计要求的轻钢龙骨、石膏板、包括沿顶、沿地龙骨、加强龙骨、竖龙骨、横撑龙骨。

支撑卡、卡托、角托连接件、固定件、密封条。

2.其它辅料：射钉（膨胀螺栓）、高强自攻螺丝、木螺丝及嵌缝石膏、嵌缝带等。

3.其它材料：设计要求的玻璃棉、岩棉等。

（二）机具准备：主要机具为射钉枪、手枪钻、电锤、拉铆枪、砂轮切割机等，门式脚手架、马镫等，数量可根据施工隔墙数量及施工人员数量确定。

（三）施工作业的相关条件1.轻钢龙骨石膏板隔墙施工前，外装修应先进行，石膏板安装应待屋面、室内地面、顶棚和墙面抹灰完成后，水、暖、通风、管道安装完后进行。

2.在与砖砌体墙相接处，在交接处按600MM 间距预埋木砖，以利用固定沿墙竖龙骨。

3.石膏板质脆、耐水性差，封石膏板前，会污染墙体的工序应先进行。

四、操作工艺1.工艺流程：安装另一侧石膏板刮嵌缝腻子饰面施工安装一侧第二层石膏板安装另一侧第二层石膏板水电管线安装安装竖龙骨填塞隔音岩棉隐蔽检查安装一侧石膏板基层清理基层弹线做混凝土导墙安装天地龙骨2.施工措施（1）放线：在结构楼板上放出隔墙位置线、门洞口线及沿顶龙骨位置线。

（若做混凝土墙应放出导墙位置线）。

（2）安装天地龙骨：固定沿顶、沿地龙骨，在放出的隔墙位置线处，准确的将龙骨固定在混凝土楼板上（或混凝土导墙上），一般用射钉固定，射钉间距< 800MM，也可用膨胀螺栓、预埋木砖的方法固定。

（3）安装竖向龙骨：安装竖龙骨将竖龙骨的上下两端插入沿顶、沿地龙骨，按要求调整尺寸，尺寸一般根据石膏板的规格进行确定，石膏板一般规格为1200×3000MM2，竖龙骨分档尺寸为402或603MM，使同一平面两块石膏板留有5～8MM 伸缩缝。

轻钢龙骨石膏板隔墙施工方法（1）工艺流程（2）施工方法与措施1）弹线在基体上弹出水平线和竖向垂直线，以控制隔断龙骨安装的位置、龙骨的平直度和固定点。

2）隔断墙龙骨的安装A、沿弹线位置固定沿顶和沿地龙骨，各自交接后的龙骨，应保持平直。

固定点间距应不大于600mm，龙骨的端部必须固定牢固。

边框龙骨与基本之间，应按设计要求安装密封条。

B、当选用支撑卡系列龙骨时，应先将支撑卡安装在竖向龙骨的开口上，卡距为400-600mm，距龙骨两端的为20-25mm。

C、选用通贯系列龙骨时，高度低于3m的隔墙安装一道；3-5m时安装两道；5m以上时安装三道。

D、门窗或特殊接点处，应使用附加龙骨，加强其安装应符合设计要求。

E、隔断的下端如用木踢脚板覆盖，隔断的罩面板下端应离地面10-20mm；如用大理石、水磨石踢脚时，罩面板下端应与踢脚板上口齐平，接缝要严密。

F、骨架安装的允许偏差，应符合下表的规定。

隔墙骨架允许偏差3）石膏板安装A、安装石膏板前，应对预埋隔断中的管道和附于墙内的设备采用局部加强措施。

B、石膏板应竖向铺设，长边接缝应落在竖向龙骨上。

C、双面石膏罩面板安装，应与龙骨一侧的内外两层石膏板错缝排列，接缝不应落在同一根龙骨上；需要隔声、保温、防火的应根据设计要求在龙骨一侧安装好石膏罩面板后，进行隔声、保温、防火等材料的填充；一般采用玻璃丝棉或30-100mm岩棉板进行隔声、防火处理；采用50-100mm苯板进行保温处理，再封闭另一侧的板。

D、石膏板应采用自攻螺钉固定。

周边螺钉的间距不应大于200mm，中间部分螺钉的间距不应大于300mm，螺钉与板边缘的距离应为10-16mm。

E、安装石膏板时，应从板的中部开始向板的四边固定。

钉头略埋入板内，但不得损坏纸面；钉眼应与石膏腻子抹平。

F、石膏板应按框格尺寸裁割准确；就位时应与框格靠紧，但不得强压。

G、隔墙端部的石膏板与周围的墙或柱应留有3mm的槽口。

施铺罩面板时，应先在槽口处加注嵌缝膏使面板与邻近表面接触紧密。

轻钢龙骨石膏板隔墙施工工艺HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】轻钢龙骨石膏板隔墙施工工艺本工程采用100mm厚轻钢龙骨隔墙内填充防火隔音岩棉，具体做法如下：1）施工工序概述：弹线--安装天地龙骨 -- 安装竖向龙骨-- 横撑龙骨安装--单面石膏板安装 --墙体内部填充防火隔音岩棉 --墙体内部隐蔽验收 --石膏板安装.2）施工工艺及技术要点参考节点标准图集：建筑构造通用图集[88J2六];（1）墙体体系及构造墙体石膏板选用设计指定厚度普通纸面石膏板;构造采用设计图纸要求.（2）弹线找规矩①按设计图纸要求在地面上弹出墙体分隔线。

在隔断与上、下及两边基体的相接处，应按龙骨的宽度弹线.②对墙体分隔线经过确认后，方可进行后续施工。

（3）竖龙骨间距竖向龙骨的间距为400mm（考虑间隙）.（4）天地龙骨固定天地龙骨与原结构楼地面固定，通常情况下使用射钉固定，如遇射钉难以固定的情况时，可以采用钉木楔元钉的固定方式.有隔音要求的墙体，沿地龙骨与楼地面之间必须安装了3~5mm橡胶带; 固定沿顶，沿地龙骨的射钉间距600mm左右，并错线排列.（5）边框龙骨固定与混凝土墙体，砖墙墙体连接时，通常使用射钉固定，如遇射钉难以固定的情况时，可以采用钉木楔元钉的固定方式;（6）特殊位置处理1、门口竖向边框使用附加龙骨(加强龙骨)，安装要求加强龙骨与竖向龙骨对装，并铆接。

2、两层石膏板之间要填充防火隔音岩棉，岩棉填充殷实。

（7）支撑卡设置为便于石膏板安装，在竖向龙骨设置支撑卡，其间距不大于600mm.（8）石膏板安装后检查①石膏板应倒角朝外，竖向铺设，长边(即包封边)接缝应落在竖龙骨上，板缝间距2~6mm.但曲面墙所用石膏板应横向铺设.②龙骨两侧的石膏板及龙骨一侧的内外两层石膏板应错缝排列，接缝不得落在同一根龙骨上.③石膏板应使用整板.如需对接时，应靠紧，但不得强压就位.对接缝应用壁纸刀做楔形倒角.④石膏板隔断以丁字或十字相接时，阴角处应用腻子嵌满，贴上接缝带;阳角处应做护角.（9）安装后检查安装完成后，自检无误后，工长应及时填写检查记录表，请专职检验员共同核验，最后请监理核验，共同签字。
