压力容器安装施工验收记录(定稿)

压力容器安装
施
工
验
收
记
录
压力容器名称：共1批台建设单位：
安装单位：
目录
压力容器安装质量证明书
压力容器名称：
压力容器使用单位：
使用单位地址：
产品出厂编号：
安装许可证号：
该台压力容器由本安装单位负责安装，安装质量符合
《固定式压力容器安全技术监察规程》的规定。

特此证明
安装单位：（公章）
电话：
质保工程师：
单位法人代表：
日期：年月日
压力容器基本情况表表1-
技术资料审查记录表表2
基础验收及容器外观、就位检查记录表表3-
安全附件安装检查记录表表4-
压力试验记录表表5-
时间(min)
气密性试验记录表表6-
联锁、电气控制装置调试记录表表7-
静电接地、夹层真空度测试记录表表8-
提交检验机构存档资料。

文件编号:
压力容器安装质量记录
工程编号：
工程名称：
建设单位：
设计单位：
监检单位：
XXXXXXX设备有限公司
单位工程开工报告
竣工报告
工程交工证明书
主要使用材料检验记录
管材检验记录
高压管件加工记录
设备开箱检查记录表
开箱日期：年月日
设备基础检查验收记录表
机器（设备）安装记录表
管道组对检查记录
工程交接检验书
管材弯管检验记录
图纸会审
隐蔽工程（封闭）记录
管道补偿装置安装记录
电机试运转检查记录
施工单位（公章）建设单位（公章）
就地仪表及附属设备安装检查记录
接地装置隐蔽工程检查记录
施工单位（公章）建设单位（公章）
避雷针带安装检查记录
施工单位（公章）建设单位（公章）
管道系统吹扫及清洗记录
阀门试验记录
管道系统脱脂记录
油漆、防腐记录
管道安装检查记录
系统液（气）压试验
工程名称：附页
沉降观测记录
分项工程质量检验评定表
单位工程名称：分项工程名称：
年月日
分部工程质量评定表
单位工程名称：分部工程名称：
年月日
质量保证资料检查表单位工程名称：
单位工程质量综合评定表
单位工程名称：开工日期施工单位：竣工日期。

压力容器进场验收记录表验收人员
- 验收人员姓名：____________________
- 验收日期：________________________
压力信息
- 压力编号：____________________
- 压力类型：____________________
- 最大工作压力：____________________
- 壁厚：________________________
- 材质：________________________
验收项目
1. 外观检查
- 表面有无明显凹陷、腐蚀、损伤等情况：□ 是□ 否
- 涂层完好：□ 是□ 否
- 标识清晰可辨：□ 是□ 否
2. 尺寸和封装检查
- 尺寸是否符合设计要求：□ 是□ 否
- 封装是否完整：□ 是□ 否
3. 安全附件检查
- 安全阀是否安装并可正常使用：□ 是□ 否- 压力表是否安装并可正常使用：□ 是□ 否- 温度计是否安装并可正常使用：□ 是□ 否
4. 材料证明书和检测报告
- 材料证明书是否齐全：□ 是□ 否
- 材料检测报告是否齐全：□ 是□ 否
验收结论
- 验收结论：_______________________
- 不合格项及处理意见：_______________
备注
-
__________________________________________________________ _____________
验收人员签字
- 验收人员签字： _______________________
审批
- 审批人员签字： _______________________。

卧式设备安装记录GY-26
说明：适用于油气田地面工程各类卧式设备的安装记录。

设备基础检查验收记录
共享知识分享快乐
G Y-20
设备安装垫铁隐蔽工程记录T Y-26
说明：指机器、设备垫铁安装找正完毕，经建设、监理等单位共同检查确认后，由施工单位填写，各参加单位签字认可
设备安装精平记录G Y-22
说明：适用于各种设备安装找平。

设备开箱检查记录T Y-22
说明：设备材料到工地后，由建设单位组织监理、施工等单位等进行检查、清点并填写记录。

设备清理检查封闭记录TY-19
说明：适用于设备安装后进行设备清理、检查、封闭。

SY4201.3-2007石油天然气建设工程施工质量验收规范设备安装工程容器类设备检验批质量验收记录
SY4201.3-2007石油天然气建设工程施工质量验收规范设备安装工程容器类设备检验批质量验收记录表B.2 附件安装检验批质量验收记录。

压力容器安装
施
工
验
收
记
录
压力容器名称：共1批台
建设单位：
安装单位：
目录
压力容器安装质量证明书
压力容器名称：
压力容器使用单位：
使用单位地址：
产品出厂编号：
安装许可证号：
该台压力容器由本安装单位负责安装，安装质量符合《固定式压力容器安全技术监察规程》的规定。

特此证明
安装单位：（公章）
电话：
质保工程师：
单位法人代表：
日期：年月日
压力容器基本情况表表1-
技术资料审查记录表表2
基础验收及容器外观、就位检查记录表表3-
安全附件安装检查记录表表4-
压力试验记录表表5-
气密性试验记录表表6-
联锁、电气控制装置调试记录表表7-
静电接地、夹层真空度测试记录表表8-
提交检验机构存档资料。

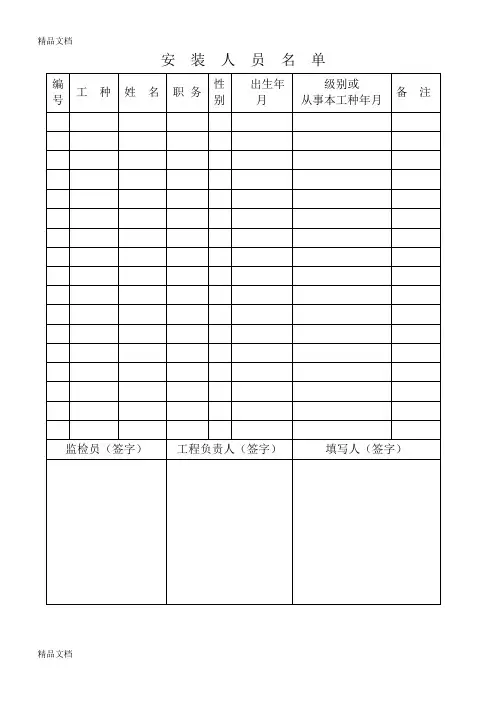

安装人员名单上岗焊工登记表无损检测人员情况表设备开箱检验记录基础复测记录立式设备安装记录卧式设备安装记录设备拼（组）装记录焊接试板焊接工作记录精品文档热处理记录阀门、管件试验记录精品文档精品文档压力容器安全保护装置检验记录安全阀爆破片紧急切断阀压力表测温仪表管道安装检查记录表精品文档基础沉降观测记录设备强度试验和严密性试验记录设备隔热工程施工记录精品文档管道吹洗（脱脂）记录工程名称：精品文档原材料一览表（含焊材、阀门、管件、法兰、垫片、安全附件）注：质量证明书附后精品文档压力容器安装质量证明书安装单位＿＿＿＿＿＿＿＿＿＿＿建设单位＿＿＿＿＿＿＿＿＿＿＿安装监检单位＿＿＿＿＿＿＿＿＿填写说明为了提高压力容器安装质量，确保压力容器安全运行，遵照国务院颁发的《锅炉压力容器安全监察暂行条例》和《压力容器安全技术监察规程》有关压力容器安装方面的规定精神，在听取各方面意见的基础上，特编制了《压力容器安装质量证明书》，其内容为压力容器安装全过程的分项工程记录表（含压力容器安装安全质量监检签证）。

现将有关填写说明分述如下：一、证明书由压力容器安装单位填写，一式数份（自定），分别送使用单位和市（县）锅炉压力容器检验所（表格中称压力容器安装安全质量监检）各一份，其余数份压力容器安装单位自留。

二、填写时，应正楷字登录，登入证明书的资料应准确可靠，叙述要简明扼要。

记录一概不得涂改。

三、本质量证明书填写范围，主要是指压力容器和管道以及主要附件。

四、本质量证明书中所附示意图，由于压力容器形式各不相同，难以一一表达，为此，各压力容器安装单位应根据实际形式，参照本证明书所附示意图中相似位置进行测量记录。

五、本证明书是压力容器安装的基本要求，若安装单位需要其他方面记录或者记录表格不够填写时，可另外附页。

对《压力容器安装质量证明书》，在执行中有什么问题，望及时告诉我处。

上海市质量技术监督局特种设备监察处二OO二年十二月目录△项必须由监检人员现场签字后才能进行下道工序。

压力容器验收记录一、验收背景为确保压力容器在使用过程中的安全性，本次进行压力容器的验收工作。

验收的目的是核查压力容器的设计、制造、安装等方面的性能和质量，确保其符合国家相关标准和规定。

二、验收内容1.压力容器的基本信息：包括容器编号、容器类型、容器材质、容器容量等信息。

2.压力容器的设计文件：包括设计图纸、设计规范、设计计算报告等文件。

3.压力容器的制造过程：包括制造工艺、材料质量检验报告、焊接工艺、无损检测等制造相关文件。

4.压力容器的安装情况：包括安装位置、安装方式、阀门连接、附件配置等相关信息。

5.相关证书和资料：包括合格证、报告、检验记录等。

三、验收流程2.验收前的准备：组织代表进行验收前的培训，确保每个代表熟悉验收标准和要求。

3.验收过程(1)预验收：对压力容器的外观、连接件、标志、防腐、涂装等进行检验，确保其符合国家相关标准和规范。

(2)技术验收：对压力容器的压力试验、安全附件、泄漏检测、阀门测试等进行检验。

(3)焊接质量验收：对压力容器的焊接接头进行检验，包括焊缝的质量、外观、尺寸、无损检测等。

(4)功能验收：对压力容器进行功能测试，包括泄漏试验、防爆性能测试等。

(5)文件验收：核查相关文件和证书的真实性、完整性、合法性。

4.验收结果：根据实际情况，结合检查结果，填写验收记录，并评定验收结果。

5.验收总结：对本次验收的过程进行总结，提出不足之处和改进意见。

四、验收结果及建议本次压力容器的验收结果如下：1.设计文件：设计文件齐全，符合国家相关标准和规范。

2.制造过程：制造过程符合相关标准和规范，各项制造工艺和材料质量达到要求。

3.安装情况：压力容器的安装位置、安装方式、阀门连接等均符合设计要求。

4.相关证书和资料：各项证书和资料齐全，真实有效。

根据以上验收结果，对压力容器的使用情况提出以下建议：1.在使用过程中，加强对压力容器的保养和维护，定期进行检查，及时发现和处理问题。

2.配备专业人员进行操作，定期进行技术培训，提高使用人员的安全意识和操作水平。

特种设备的安拆、检测、验收登记制度特种设备是指涉及生命安全、危险性较大的设备。

针对本项目使用的特种设备，项目部做出如下规定：一、本项目涉及的主要特种设备有场内机动车辆、起重机械、提升脚手架和模板、压力容器、挂蓝等设备。

二、使用符合安全技术规范要求的特种设备。

特种设备投入使用前(后)，需要在施工现场安装或拆卸的，必须由具有相应资质的单位承担。

项目部机械设备管理部门核对特种设备是否有安全技术规范要求的设计文件、产品质量合格证明、安装及使用维修说明、监督检验证明等文件。

安装完毕后组织有关部门进行验收、试用，确认没有问题后才能接收。

三、特种设备使用单位应当建立特种设备安全技术档案，档案包括：1、特种设备的设计文件、制造单位、产品质量合格证明、使用维护说明等文件以及安装技术文件和资料。

2、特种设备的定期检验和定期自检的记录。

3、特种设备的日常使用状况记录。

4、特种设备及其安全附件、安全保护装置、测量调控装置及有关附属仪器仪表的日常维护保养记录。

5、特种设备运行故障和事故记录。

四、项目部安排专人对特种设备进行经常性的日常维护保养并至少每月一次定期自检，做出自检记录。

定期自检及日常维护保养中发现的异常情况，应当及时处理。

对在用特种设备的安全附件、安全保护装置、测量调控装置及有关附属仪器仪表进行定期校验、检修，做出校验、检修记录。

五、按照安全技术规范的要求，在特种设备安全验收合格有效期届满前一个月向特种设备检验检测机构提出定期检验要求。

未经定期检验或者检验不合格的，不得继续使用。

六、特种设备出现故障或发生异常情况，应对其进行全面检查，消除事故隐患后方可重新投入使用。

特种设备操作人员必须持证上岗，在作业中应当严格执行特种设备的操作规程和有关的安全规章制度。

七、严禁使用报废的特种设备或属于非标产品且没有经过检验检测的设备。

特种设备的安拆、检测、验收登记制度（2）特种设备的安装、拆卸、检测和验收登记制度是为了保障特种设备在安装、拆卸、运行过程中的安全性和合规性而制定的一套规范和流程。

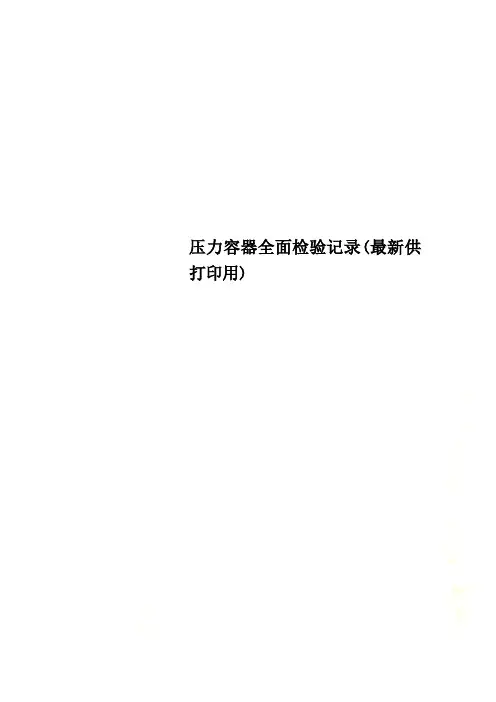

压力容器全面检验记录(最新供打印用)记录编号：压力容器全面检验记录使用单位：容器名称：单位内编号：使用证号：设备代码：检验日期：检验单位：吐哈石油勘探开发指挥部锅炉压力容器检测站注意事项1.本报告书为依据《压力容器定期检验规则》对在用压力容器进行检验的结论报告。

2.报告书应当由计算机打印输出，或用钢笔、签字笔填写，自己要工整，涂改无效。

3.本报告书无检验、审核、批准人员签字和检验机构的核准证号、检验专用章或者公章无效。

4.本报告一式二份，由检验机构和使用单位分别保存。

5.受检单位对本报告结论如有异议，请在收到报告书之日起15日内，向检验机构提出书面意见。

单位地址：新疆鄯善火车站镇邮政编码：联系电话：单位网站：第页共页压力容器资料审查记录单位内编号/设备代码：记录编号：第页共页压力容器宏观检查记录（1）单位内编号/设备代码：记录编号：没有或未进行的检查项目在检查结果栏打“-”；无问题或合格的检查项目在检查结果栏打“√”；有问题或不合格的检验项目在结果栏打“×”，并在备注中说明。

第 页 共 页压力容器宏观检查记录（2）单位内编号/设备代码：记录编号：没有或未进行的检查项目在检查结果栏打“-”；无问题或合格的检查项目在检查结果栏打“√”；有问题或不合格的检验项目在结果栏打“×”，并在备注中说明。

第页共页单位内编号/设备代码：记录编号：示意图注：□1. 点为超声波测厚点位置；□2.MT为磁粉检测；□3.PT为渗透检测；□4.UT为超声检测；□5.N为硬度测试部位；□6.其它检验：日期：审核：日期：第页共页壁厚测定记录单位内编号/设备代码：记录编号：注：测厚记录表格不够时，可按测厚记录格式增加续页。

第页共页射线检测记录单位内编号/设备代码：记录编号：注：射线底片评定表不够时，可按评定表的格式增加续页。

第页共页超声检测记录单位内编号/设备代码：记录编号：注：超声波检测结果评定表不够时，可按评定表的格式增加续页。

压力容器安装质量记录一、引言压力容器是工业生产过程中常见的设备之一，其质量和安全性直接关系到生产过程的稳定性和人员的生命安全。

为了确保压力容器的安装质量，需要进行详细的质量记录，以备查证和追溯。

本文将以一份压力容器安装质量记录为例，详细介绍记录的内容和要点。

二、质量记录的内容和要点1.安装准备工作该部分主要记录准备工作的内容和验收情况，包括：-安装前的准备工作，如场地清理、基础准备、设备及相关材料的验收等；-工艺文件和计划的编制及审批情况；-安装人员的培训情况。

2.安装工作该部分主要记录压力容器的安装工作及相关的控制措施，包括：-起吊、运输、吊装设备等的使用情况；-安装位置、方向、高度等的测量和调整情况；-容器与管道的连接情况，焊缝、密封件等的检查情况；-容器的支座、补偿装置、防震装置等的安装情况。

3.安装质量检验该部分主要记录安装过程中的质量检验情况，包括：-容器及相关材料的质量合格证明的验收情况；-容器结构的几何尺寸和形状的检查情况；-容器与管道连接的强度和密封性的测试结果；-焊接质量和无损检测的情况；-安全装置、安全阀的调试和试验情况。

4.安装记录该部分主要记录安装过程中的重要数据和发现的问题，包括：-安装工艺参数的记录，如压力、温度、流量等；-安装过程中的关键节点和步骤的记录；-安装过程中出现的问题和处理情况的记录；-对已完成安装工作进行复查和鉴定的记录。

5.安装验收该部分主要记录工程质量验收和安全验收情况，包括：-安装工程质量验收报告的编制和审核情况；-安装过程中的相关数据和证明材料的归档情况；-安装工作的安全验收报告的编制和审核情况。

6.安装总结该部分主要总结安装工作的情况，包括：-安装工作的时间节点和进度情况的总结；-安装工作的质量控制和管理情况的总结；-安装人员培训和技术水平提升情况的总结；-安装工作中存在的问题和改进措施的总结。

三、质量记录的编写与归档质量记录应严格按照规定的格式进行编写，包括记录表格和文档等。

工程安装合格证工程编号：工程名称：建设单位：安装单位：________________________________ 安装许可证编号：压力容器安装质量证明书使用单位:称:别:号:出厂编号：安装地址：安装许可证编号：该台锅炉压力容器由本安装单位负责安装，特此证明安装质量符合锅炉压力容器安全技术规范的规定。

安装单位（公章）：年月曰安装单位名称：地址:联系电话:法定代表人（签章）:技术负责人（签章）:槽（坑）验收记录设备基础允许偏差项目复测记录年月曰年月曰基础沉降观测记录支架制件验收记录钢桁架安装记录阀门试验记录工程名称 设备名称 立式设备安装记录单元名称位号型号及规格上部(0)项目 方位 允许值(mm)实测值(mm)项目 测量部位允许值(mm)实测值 (mm )标咼 偏差 (A ) 0乜中心线 位置偏差 0°90°90 s180°铅垂度0°270°90 s结论建设/监理单位 施工单位专业工程师:h 为两测点间的距离，h= 技术负责人: 质量检查员: 班(组)长:年 月曰 年 月曰卧式设备安装记录工程名称 单元名称设备名称 位号型号及规格Y注：① 图中B、C、D、E分别为设备筒体上基准中心点到基础标高基准线的相对标高值。

② 轴向水平偏差应低向排液口方向。

L为两测点间的距离(mm)。

专业工程师：技术负责人:质量检查员:班(组)长:年月曰年月曰机器安装记录防腐绝缘层电火花检测报告安全附件安装检查记录设备压力试验记录工程竣工验收证明。

压力容器安装施工验收记录定稿一、安装施工前准备工作1.确认压力容器的型号、规格和数量，并核实对应的设计、制造及安装标准；2.按照相关规定制定作业方案，包括施工准备工作、安全措施、工作流程等；3.指定专人负责安装施工的组织和协调，保证施工过程的顺利进行；4.确保所有参与施工的人员具备相关岗位资质和安全操作证，并进行必要的培训；5.检查和准备必要的工具、设备、材料及安全防护用品。

二、安装施工过程记录1.施工开始时间：______年______月______日______时______分；2.安装施工期间的天气情况：____________________；3.安装施工现场的环境情况：____________________；4.安装施工期间的人员到岗情况：____________________；5.施工过程中发现的问题及处理情况：(1)问题一：____________________处理情况：____________________(2)问题二：____________________处理情况：____________________(3)问题三：____________________处理情况：____________________(4)问题四：____________________处理情况：____________________(5)其他问题：____________________处理情况：____________________6.施工期间的安全事故情况：(1)安全事故一：____________________处理情况：____________________(2)安全事故二：____________________处理情况：____________________(3)安全事故三：____________________处理情况：____________________(4)安全事故四：____________________处理情况：____________________(5)其他安全事故：____________________处理情况：____________________三、压力容器安装施工验收结果1.安装施工验收的资料和相关记录是否齐全、准确；2.安装施工过程中的问题和安全事故是否得到及时处理；3.压力容器的安装位置、连接方式、材料质量等是否符合设计图纸和相关标准；4.压力容器设备的各项参数和功能是否满足设计要求；5.安装施工验收结果：(1)合格；(2)不合格，原因：____________________；处理情况和建议：____________________四、结束工作1.安装施工验收结束时间：______年______月______日______时______分；2.完成人员签字：____________________；3.安装施工验收记录整理人签字：____________________；4.报告、资料的归档情况：____________________。

压力容器进场安全验收记录
背景
为确保工业设备操作的安全性和可靠性，对压力在进场前进行安全验收是必要的。

本文档记录了对压力的进场安全验收的相关内容。

验收信息
- 压力信息：名称、型号、容量等
- 厂家信息：生产厂家名称、地址、联系方式等
- 进场日期：YYYY年MM月DD日
- 进场方式：运输、搬运等
验收内容
1. 相关证书和文件的查验
- 产品合格证书是否齐全，并与压力相符
- 安全阀证书是否有效，与压力匹配
- 压力制造许可证是否有效
- 其他相关文件的查验，如使用说明书、维护手册等2. 外观检查
- 压力外表是否有损坏、腐蚀、变形等
- 管路连接件是否松动、破损等
- 泄漏检查，包括压力本身以及相关管路
3. 压力相关设备和附件的配套性检查
- 压力表、温度表等设备是否与压力匹配
- 附件安装是否规范，如安全阀、排污阀等
- 自动控制和保护装置的检查
4. 进场安装检查
- 压力的基础和支承的检查
- 安装是否符合相关安全规范和要求
- 接地和接地装置的合规性检查
5. 压力的试压
- 根据相关标准和工艺要求进行试压
- 试压过程中是否出现泄漏、漏气等异常情况
- 试压结果是否符合要求
验收结论
根据以上验收内容和相关标准，经过认真检查和试验，判定该压力进场安全验收结果为：[验收合格/验收不合格]。

- 验收人员：姓名、职务、签名
- 验收日期：YYYY年MM月DD日
以上内容为压力容器进场安全验收记录，供参考使用。

新建装置压力容器设备验收标准设备到货及安装检验标准一、立式或卧式容器类设备的整体就位安装质量检验（一）设备到货的验收1、检查设备技术文件1．1检查设备是否有竣工图、压力容器产品质量监督检验证书及产品质量证书。

1．2产品质量证书应包括：产品合格证、容器特性、主要零部件材料的化学成份和力学性能、容器热处理状态与禁焊等特殊说明、无损探伤检查结果、焊接质量检查结果、压力试验与气密试验结果、与设计图样不符项目。

1．3对照竣工图与产品质量证书，检查设备本体及主要零部件是否与设计一致。

1．4检查各管口是否配齐配对法兰、螺栓、垫片。

1．5检查设备本体上是否安装设备铭牌。

铭牌上应包括：制造单位名称和制造许可证号码、压力容器名称和产品编号、设计压力、温度及介质、最高工作压力和最大允许工作压力、压力容器类别和监检标记、压力容器净重和制造日期、试验压力。

1．6检查是否有装箱清单，根据竣工图和装箱清单清点验收以下各项：清点箱数、箱号及检查包装情况；核对设备名称、型号及规格；检查接管的规格、方位及数量；核对设备备件、附件的规格尺寸、型号及数量。

注意：必须将所有技术文件收集、保管好，这是设备档案的一部分，压力容器取证也需要这些资料2、检查设备本体2．1检查设备本体的表面质量：设备表面无明显损伤和凹凸不平，接管、法兰及其它焊接件无明显歪斜，法兰密封面无损伤，工夹具的焊疤应清除干净。

2．2设备本体按规定进行刷漆防腐，质量合格。

2．3设备焊缝检查：无十字焊缝、拼接缝应按规定布置和错口，管口应避开焊缝。

焊缝表面不得咬边（深度≤0.5mm,长度≤10%焊缝长度且≤100mm）、裂纹、未焊透、未熔合、表面气孔、弧坑、未填满和肉眼可见的夹渣等缺陷。

焊缝与母材应圆滑过渡；角焊缝或搭接焊缝焊角高度应等于较薄件厚度。

焊缝余高＜4mm。

2．4设备本体平直，无弯曲、扭曲。

2．5设备开盖检查：内构件齐全如：进料分配管、出口防涡旋器、破沫网安装符合要求；焊缝错边量＜3mm；内构件支承圈水平度：直径小于等于φ1600≤3mm，直径小于等于φ3200≤4mm；内构件安装水平度：直径小于等于φ1600≤3mm，直径小于等于φ3200≤5mm；不锈钢内构件表面进行酸洗钝化；器内无杂物，各开口通畅。

压力容器验收记录精编 Document number：WTT-LKK-GBB-08921-EIGG-22986卧式设备安装记录GY-26工程名称柳72-33脱水站工程工程编号设备名称三相分离器位号容器区型号及规格×滑动端鞍座滑动裕量、螺栓松动核验结果：核验人：年月日项目测量部位允许值（mm）实测值（mm）项目测量部位允许值（mm）实测值（mm）中心线偏差X轴±54Y轴±52安装标高偏差B±53轴向水平B-C≤L/1000C±52D-E≤L/10003D±5径向水平B-D≤2D/1000E±53C-E≤2D/1000说明：适用于油气田地面工程各类卧式设备的安装记录。

设备基础检查验收记录G Y-20设备安装垫铁隐蔽工程记录T Y-26说明：指机器、设备垫铁安装找正完毕，经建设、监理等单位共同检查确认后，由施工单位填写，各参加单位签字认可设备安装精平记录G Y-22说明：适用于各种设备安装找平。

设备开箱检查记录T Y-22说明：设备材料到工地后，由建设单位组织监理、施工等单位等进行检查、清点并填写记录。

设备清理检查封闭记录 TY-19说明：适用于设备安装后进行设备清理、检查、封闭。

石油天然气建设工程施工质量验收规范设备安装工程容器类设备检验批质量验收记录石油天然气建设工程施工质量验收规范设备安装工程容器类设备检验批质量验收记录。
