通用技术设计分析题

通用技术必修2一、选择题部分1、走钢丝的人手上拿着一条长棒的目的是（B ）A、美观B、重心低C、保护D、支撑2、下列结构是受自然界事物结构启发而产生的（C）A、口杯B、衣服C、飞机D、手表3、设计一个方便人户外活动携带，保护卫生、环境污染的水壶，则该产品的结构应是（A）。

A、折叠式不锈钢杯B、塑料壶C、一次性杯D、铁水壶4、一组积木块能组装成多种建筑模型，这种“积木原理”说明了结构的一个重要特性是（ C ）A、稳定性B、承载性C、结构对系统性能的决定性5、分析下列物体的结构类型，判断哪个不属于壳体结构。

（D ）A、摩托车头盔B、圆形陶瓷饰品C、贝类D、金字塔6、分析下列物体的结构类型，属于实体结构是（）。

A、羽毛球B、乒乓球C、铅球D、篮球6、分析下列物体的结构类型，判断哪一个属于实体结构。

（C ）A、电灯泡；B、乒乓球；C、橡皮檫；D、篮球架。

7、吊兰支撑架使用三角形支架结构，而不用由一根直杆挑起的结构，这说明以下哪个因素（）影响着结构强度？A、材料B、形状C、构件D、连接方式7、我们常用的A形梯不直接采用铝合金片，而用长方形截面的铝合金构件，这说明什么影响了梯子的结构强度（）A、构件的材料B、构件的形状C、重心的高低D、连接方式8、在自行车家族中有性能各异的不同车型。

如装有辅助小轮的童车、双梁载重车、弯梁女式车、双坐双脚蹬的双人车等，这些特殊功能的实现，是因为设计者改变了（）。

A、车的自重B、车的材料C、车的结构D、车的大小9、范仲淹的“先天下之忧而忧，后天下之乐而乐”使岳阳楼闻名天下。

它是一座三层的纯木结构建筑，斗拱、飞檐的结构复杂，工艺精美，令人惊叹。

斗拱使屋面凹曲，飞檐使沉重的建筑增添了轻快欲飞的美感，体现了高贵华美的风韵，丰富了中国古代建筑文化。

可以从那两个角度来欣赏评价经典结构（）（①技术②工艺③民俗④文化）A、①②B、③④C、①④D、②③10、上刀梯是是湘西苗族的传统活动，表演者为保证脚不受割伤，必须力求脚面垂直落在刀刃上，绝不滑动。

通用技术设计题汇总（含答案）设计题汇总（一）1．下雨天同学们带雨具到教室，但没有地方放，请你设计一个“雨具架”用于放雨伞。

要求：（1）结构简单、稳固、易于制作 （2）便于摆放在教室中 （3）价格低廉 设计内容：⑴用草图及文字说明设计方案⑵说明选用的材料、结构、连接方式 ⑶说明作品的特点答：全不锈钢制作不生锈，下置集水盘，四个脚保持一定的支撑面以提高稳定性，用焊接方式连接，简单且牢固可靠，外形简洁、美观漂亮，结构紧凑，占地小。

2．作为一名高二学生，请结合你在学校所使用的课桌发现的缺陷和不足，根据设计的创新性、实用性、经济性、美观性等原则，为学校设计一张更适合高中生使用的课桌。

（1）简述设计的一般过程（2）根据你发现和明确的问题，提出具有一定可行性的设计要求 （3）综合考虑人、物、环境三个方面，提出设计应主要考虑的因素（4）请运用草图法、模仿法、联想法、奇特性构思法中的一种或几种，构思出一个方案。

并用草图及必要的文字说明你的方案答：①简述设计的一般过程 发现与明确问题、 制定设计方案、 制作模型或原型、 测试、评估及优化、 产品的使用和维护。

②提出你的设计要求A ．功能要求：具备基本的功能，同时具备桌脚可升降、桌面可倾斜（符合人体工程学）、空间拓展可存放更多书本的功能等等；B ．技术要求：课桌基本高度适当、木料材质表面处理工艺等等；C ．外观要求：大方、明快等等；D ．耐用性：结构稳固，经久耐用等等；E ．成本要求：200元人民币以内等等；F ．其他方面的要求。

③综合考虑人、物、环境三个方面，提出设计应主要考虑的因素 产品设计三要素分析 考虑的因素人（高中生）学习任务重经久耐用、利于高效学习处于生长发育期 高度适中或可升降调节、桌面可倾斜避免脊柱生长不良（生理上考虑） 明快、大方（心理上考虑） 安全意识弱 各零部件不易造成对人体的伤害 物（课桌） 功能基本功能、附加功能等 材料 木质、塑料、合金等造型 形状传统、色彩柔和、质地细腻或其他，等 环境（教室）适应性摆放稳定、体积适中等环境保护无污染等④请运用草图法、模仿法、联想法、奇特性构思法中的一种或几种，构思出一个方案。

通用技术试题(共100分考试时间120分钟）一、选择题（每小题1分)1．1912年，在电灯发明50周年的时候,包括美国总统在内的500多名社会名流在华盛顿隆重集会庆祝.爱迪生在经久不息的掌声中出场,他激动的说“倘若我做的工作给这个社会哪怕只带来一丝的幸福,那我也就因此而更加满足了……"这说明( ）A．技术解放人 B．技术具有两面性 C．技术活动能实现自我价值 D．技术改变世界2．小明发明了一种新型的摩托车自动报警防盗锁并将发明成果在某专业杂志上做了介绍。

数月后某锁厂根据此资料生产出了这种防盗锁并投放市场,小明起诉锁厂侵权，法院却不予受理。

根据此案例，以下说法正确的是（ )A．小明没有申请专利，所以并不拥有防盗锁的专利权 B．小明的发明已经过期失效C．在杂志上介绍就相当于获得了专利权 D．防盗锁技术不能申请专利权3．下列活动中属于技术发明、可以申请知识产权保护的是A. 孟德尔找到“遗传的法则” B。

伦琴发现X射线C。

嫦娥卫星对月球表面进行科学探索 D. 王选研制出第四代激光照排系统4、嫦娥一号卫星平台充分继承“中国资源二号卫星"的现有成熟技术，并进行适应性改造。

所谓适应性改造就是在继承上的创新，突破一批关键技术.嫦娥一号的研制属于( ）。

A.科学发明B.技术发明C。

技术革新 D。

科学发现5．随着激光技术的不断发展,激光唱片被设计出来。

它采用激光束照射唱片上的音槽,不会发出摩擦声，播放的乐曲优美纯净、自然动听。

并且采用激光技术后，唱片的信息量也大大增加.这说明：（）A. 技术的发展离不开设计 B。

技术更新对设计产生主要影响C. 设计具有丰富的内涵 D。

技术进步制约设计的发展6．具有MP4功能的手机要求能够长时间播放视频节目，这种设计要求电池的容量要大、体积要小，这促使电池生产厂家加快研发高能微型电池.这个案例说明( ）。

A．设计创新促进了技术的发展 B．设计与技术的发展无关C．技术总是无法满足设计的要求 D．技术的发展不需要设计7．如图所示是一款“手表手机”，用户可以方便地查看手机的信息。

通用技术设计题汇总（含答案）设计题汇总（一）1．下雨天同学们带雨具到教室，但没有地方放，请你设计一个“雨具架”用于放雨伞。

要求：（1）结构简单、稳固、易于制作（2）便于摆放在教室中（3）价格低廉设计内容：⑴用草图及文字说明设计方案⑵说明选用的材料、结构、连接方式⑶说明作品的特点答：全不锈钢制作不生锈，下置集水盘，四个脚保持一定的支撑面以提高稳定性，用焊接方式连接，简单且牢固可靠，外形简洁、美观漂亮，结构紧凑，占地小。

2．作为一名高二学生，请结合你在学校所使用的课桌发现的缺陷和不足，根据设计的创新性、实用性、经济性、美观性等原则，为学校设计一张更适合高中生使用的课桌。

（1）简述设计的一般过程（2）根据你发现和明确的问题，提出具有一定可行性的设计要求（3）综合考虑人、物、环境三个方面，提出设计应主要考虑的因素（4）请运用草图法、模仿法、联想法、奇特性构思法中的一种或几种，构思出一个方案。

并用草图及必要的文字说明你的方案答：①简述设计的一般过程发现与明确问题、制定设计方案、制作模型或原型、测试、评估及优化、产品的使用和维护。

②提出你的设计要求A．功能要求：具备基本的功能，同时具备桌脚可升降、桌面可倾斜（符合人体工程学）、空间拓展可存放更多书本的功能等等；B．技术要求：课桌基本高度适当、木料材质表面处理工艺等等；C．外观要求：大方、明快等等；D．耐用性：结构稳固，经久耐用等等；E．成本要求：200元人民币以内等等；F．其他方面的要求。

③综合考虑人、物、环境三个方面，提出设计应主要考虑的因素产品设计三要素分析考虑的因素人（高中生）学习任务重经久耐用、利于高效学习处于生长发育期高度适中或可升降调节、桌面可倾斜避免脊柱生长不良（生理上考虑）明快、大方（心理上考虑）安全意识弱各零部件不易造成对人体的伤害物（课桌）功能基本功能、附加功能等材料木质、塑料、合金等造型形状传统、色彩柔和、质地细腻或其他，等环境（教室）适应性摆放稳定、体积适中等环境保护无污染等④请运用草图法、模仿法、联想法、奇特性构思法中的一种或几种，构思出一个方案。

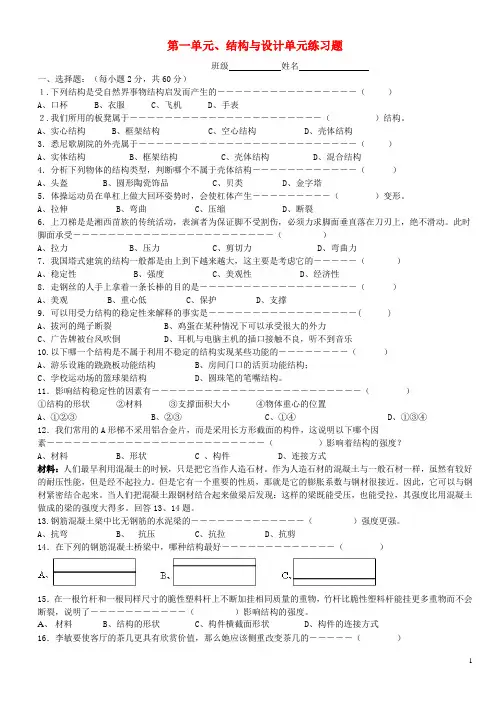

第一单元、结构与设计单元练习题班级姓名一、选择题：（每小题2分，共60分）１.下列结构是受自然界事物结构启发而产生的――――――――――――――――（）A、口杯B、衣服C、飞机D、手表２.我们所用的板凳属于――――――――――――――――――――――（）结构。

A、实心结构B、框架结构C、空心结构D、壳体结构3．悉尼歌剧院的外壳属于―――――――――――――――――――――――――（）A、实体结构B、框架结构C、壳体结构D、混合结构4．分析下列物体的结构类型，判断哪个不属于壳体结构――――――――――――（）A、头盔B、圆形陶瓷饰品C、贝类D、金字塔5．体操运动员在单杠上做大回环姿势时，会使杠体产生―――――――――（）变形。

A、拉伸B、弯曲C、压缩D、断裂6．上刀梯是是湘西苗族的传统活动，表演者为保证脚不受割伤，必须力求脚面垂直落在刀刃上，绝不滑动。

此时脚面承受―――――――――――――――――――――――（）A、拉力B、压力C、剪切力D、弯曲力7．我国塔式建筑的结构一般都是由上到下越来越大，这主要是考虑它的―――――（）A、稳定性B、强度C、美观性D、经济性8．走钢丝的人手上拿着一条长棒的目的是――――――――――――――――――（）A、美观B、重心低C、保护D、支撑9．可以用受力结构的稳定性来解释的事实是―――――――――――――――――( )A、拔河的绳子断裂B、鸡蛋在某种情况下可以承受很大的外力C、广告牌被台风吹倒D、耳机与电脑主机的插口接触不良，听不到音乐10.以下哪一个结构是不属于利用不稳定的结构实现某些功能的――――――――（）A、游乐设施的跷跷板功能结构B、房间门口的活页功能结构；C、学校运动场的篮球架结构D、圆珠笔的笔嘴结构。

11．影响结构稳定性的因素有――――――――――――――――――――――――（）①结构的形状②材料③支撑面积大小④物体重心的位置A、①②③B、②③C、①④D、①③④12．我们常用的A形梯不采用铝合金片，而是采用长方形截面的构件，这说明以下哪个因素―――――――――――――――――――――――――（）影响着结构的强度？A、材料B、形状 C 、构件 D、连接方式材料：人们最早利用混凝土的时候，只是把它当作人造石材。

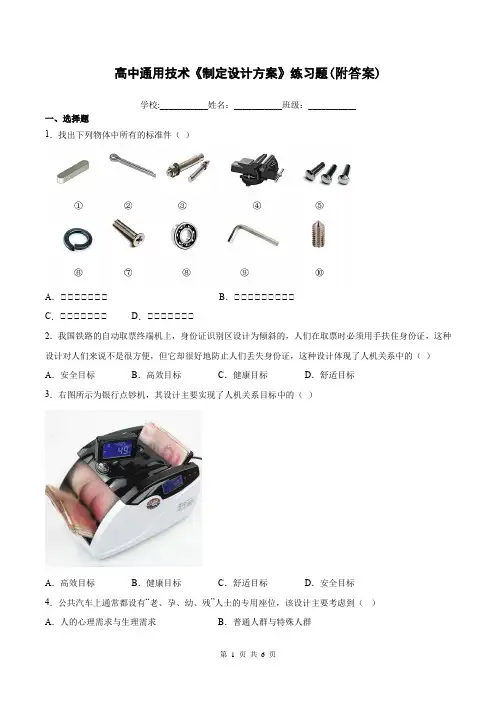

高中通用技术《制定设计方案》练习题(附答案)学校:___________姓名：___________班级：___________一、选择题1．找出下列物体中所有的标准件（）A．①①①①①①①B．①①①①①①①①①C．①①①①①①① D．①①①①①①①2．我国铁路的自动取票终端机上，身份证识别区设计为倾斜的，人们在取票时必须用手扶住身份证，这种设计对人们来说不是很方便，但它却很好地防止人们丢失身份证，这种设计体现了人机关系中的（）A．安全目标B．高效目标C．健康目标D．舒适目标3．右图所示为银行点钞机，其设计主要实现了人机关系目标中的（）A．高效目标B．健康目标C．舒适目标D．安全目标4．公共汽车上通常都设有“老、孕、幼、残”人士的专用座位，该设计主要考虑到（）A．人的心理需求与生理需求B．普通人群与特殊人群C．静态的人与动态的人D．信息的交互5．近日，无锡某区的城市道路采用了“Z”字形斑马线设计，引导行人穿过马路，主要是为了实现人机关系的（）目标。

A．高效B．安全C．健康D．舒适6．如图所示的拉货装置，能够实现折叠且方便爬楼梯的功能。

下列方案中最合理的是()A．B．C．D．7．如图所示为供老人使用的手持扶梯装置，需安装在专用的楼梯扶手上。

从人机关系角度分析，下列说法中不正确的是（）A．该手持扶梯装置满足了特殊人群的需求B．尺寸L的确定，主要考虑了人的动态尺寸C．三角采用了夜光白绿颜色设计，主要考虑了信息的交互D．扶梯装置采用圆角设计，实现了人机关系的安全目标8．如图所示是一款人机工程学键盘，它最大的特点是键盘的两个区域向外侧倾斜12度，从人机关系的角度分析，主要考虑了（）A．安全目标B．舒适目标C．人的心理需求D．普通人群与特殊人群9．如图a所示的榫卯结构，其中构件1的结构如图b所示。

下列构件2的设计方案中正确的是A．B．C．D．10．为方便人们收晾衣服设计了如图所示的衣架。

以下设计分析中不合理的是（）A．该款衣架支撑部分采用了弹性材料，使它具有良好的弹性B．通过支撑架的弯曲，方便从领口套入或取出衣架，防止领口损坏C．该衣架设计简单、实用、美观，且具有防风功能D．设计中只要将手松开，就可以将衣物撑起来二、填空题11．如图是某品牌汽车的设计，该汽车的设计特点是：①多功能方向盘，在方向盘上设置一些功能键（包括音响控制，空调调节，车载电话定速巡航键等等）方便驾驶员快捷地操作；①座椅能实现前后、上下调节，靠背角度可调节；①采用环保材料，无甲醛（甲醛是一种有毒气体）；①安装了ESP电子车身稳定装置，能在高速急弯时，防止车辆侧翻；①配备多个安全气囊，关键时刻保护司乘人员的生命．请根据上述表述回答以下问题（填写合适的序号）：（1）能实现人机关系高效目标的是______；（2）能实现人机关系健康目标的是______；（3）能实现人机关系舒适目标的是______；（4）能实现人机关系安全目标的是______、（5）进入汽车时代后，人的出行更加方便快捷，这体现了技术可以______（从保护人、解放人、发展人中选择一个）。

23道设计分析题1、有人设计了一款前卫的女鞋（见右图），请根据你所学的知识和你的感受对这款女鞋作出设计评价（提示：可从产品的功能、形态、创新性、安全性、市场应用前景等方面进行）。

答：这款鞋标新立异、前卫时尚，创新性好，但它失去了鞋的最基本功能——保护脚的功能，不考虑设计中的人机关系，且穿着费时费力，如同刑罚，长时间穿着不利于身体健康。

对绝大多数人来说是不实用的，因此市场前景不好，只能用于某些特殊场合，如时装表演等。

（答案合理即可）2、设计一个中学生随身携带的水壶，该如何进行设计分析？请写出影响设计的主要因素答：对于一个中学生随身携带的水壶，我们应该从三个方面入手：即人、物、环境，这里的人——中学生；物——水壶；环境——随身携带。

从水壶分析，水壶壁需要能隔热，避免烫伤学生；这就要求在选材时选用既环保安全的材料而且隔热性能好，或者在水壶壁上增加隔热层；壶盖需要选择隔热的，由于中学生好运动，壶盖和壶身要连在一起，不容易丢失；而且水壶需要有背带，壶的容量不要太大，易于携带。

3、李明同学要设计一张椅子, 请你帮他想想应该考虑那些人机关系答： 1 手臂与椅子扶手； 2 背与椅子靠背； 3 臀与椅子坐垫； 4 腿与椅子高度； 5 脚与椅子脚。

4、同学们的书桌上通常都有 5-6 本常用书和工具书 ,7-8 支各种笔 ,3-4 本练习本 , 直尺 , 圆规 , 三角板以及其他学习用具 . 为了放好这些用具方便拿取 , 请同学们设计一个多功能学习用品架 . 要求 : 画出草图 , 并说说设计的一般过程。

答： 1. 发现与明确问题——学习用品太杂乱 , 需一用品架来摆放 . 自己有能力制作一个用品架。

2. 制定设计方案——选定材料, 确定大小 , 颜色形状分析遇到的问题, 解决的方法3. 制作原形或模型——画出草图4. 测试, 评估. 优化5. 使用和维护5、有一次 , 兰兰同学家来了几个客人, 兰兰同学用一次性塑料杯给客人倒了热茶水, 过了一会兰兰发现了两个问题一是塑料杯受热变软不好拿, 二是客人走动后杯子容易混淆, 过后兰兰写信给了塑料杯厂家, 提出了对杯子改进的方案．如果你是兰兰你明确了什么问题？说说你能向厂方提出怎么样的方案？答： 1. 明确问题的要点: ①杯子变软的原因: 一是杯壁太薄, 二是所用塑料材料不耐热②杯子易混淆是因为杯子上没有识别标记. ③现有的材料和技术可以解决以上问题2.提出方案的要点 : ①解决杯子变软的问题 ( 在杯壁上设计加固网格 ; 用耐热材料制造 : 使用杯套 ) ②解决杯子容易混淆的问题( 在杯子上印上醒目的数字 ; 在杯子上印色环 ; 在杯子上印上不同图案)6、根据以下材料回答问题。

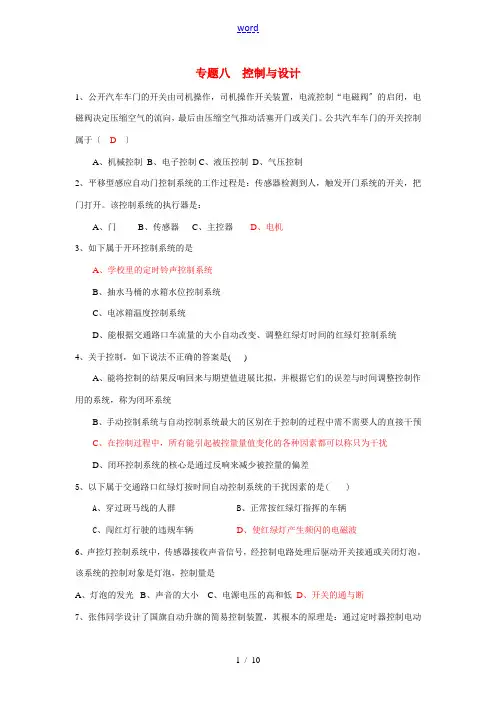

专题八控制与设计1、公开汽车车门的开关由司机操作，司机操作开关装置，电流控制“电磁阀〞的启闭，电磁阀决定压缩空气的流向，最后由压缩空气推动活塞开门或关门。

公共汽车车门的开关控制属于〔D〕A、机械控制B、电子控制C、液压控制D、气压控制2、平移型感应自动门控制系统的工作过程是：传感器检测到人，触发开门系统的开关，把门打开。

该控制系统的执行器是：A、门B、传感器C、主控器D、电机3、如下属于开环控制系统的是A、学校里的定时铃声控制系统B、抽水马桶的水箱水位控制系统C、电冰箱温度控制系统D、能根据交通路口车流量的大小自动改变、调整红绿灯时间的红绿灯控制系统4、关于控制，如下说法不正确的答案是( )A、能将控制的结果反响回来与期望值进展比拟，并根据它们的误差与时间调整控制作用的系统，称为闭环系统B、手动控制系统与自动控制系统最大的区别在于控制的过程中需不需要人的直接干预C、在控制过程中，所有能引起被控量量值变化的各种因素都可以称只为干扰D、闭环控制系统的核心是通过反响来减少被控量的偏差5、以下属于交通路口红绿灯按时间自动控制系统的干扰因素的是( )A、穿过斑马线的人群B、正常按红绿灯指挥的车辆C、闯红灯行驶的违规车辆D、使红绿灯产生频闪的电磁波6、声控灯控制系统中，传感器接收声音信号，经控制电路处理后驱动开关接通或关闭灯泡。

该系统的控制对象是灯泡，控制量是A、灯泡的发光B、声音的大小C、电源电压的高和低D、开关的通与断7、张伟同学设计了国旗自动升旗的简易控制装置，其根本的原理是：通过定时器控制电动机，用电动机带动国旗上升。

对该控制系统，以下的说法中，不合理的是( )A、定时器设定的时间就是国歌播放的时间B、国旗的上行速度=旗杆长度/国歌播放时间C、该控制系统属于开环控制系统D、该控制系统的被控对象就是国旗上升的速度阅读以下材料，回答第8-11题许多商店和旅馆都采用的自动门的工作过程为：当人走近自动门时，门上方的检测装置检测到人体信号，控制电路接收到该信号后，便发出相应的指令，启动电机转动，带动门自动打开；当人里开门口一段时间后，控制电路将作出判断，通知电机反向转动，门又自动关闭。
