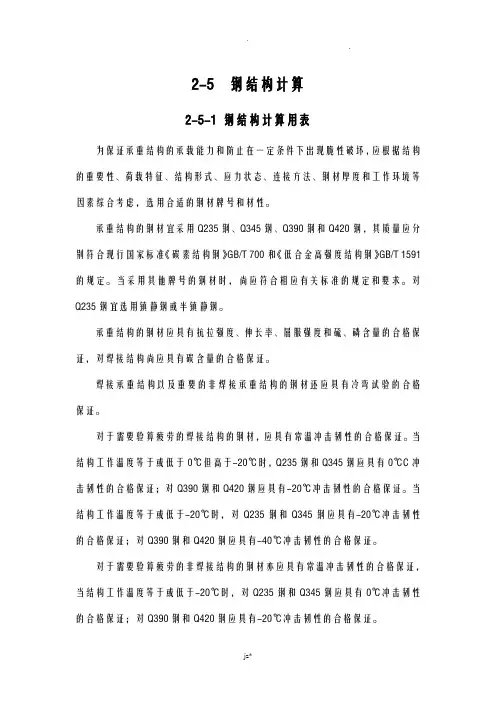

2-5 钢结构计算2-5-1 钢结构计算用表为保证承重结构的承载能力和防止在一定条件下出现脆性破坏，应根据结构的重要性、荷载特征、结构形式、应力状态、连接方法、钢材厚度和工作环境等因素综合考虑，选用合适的钢材牌号和材性。
承重结构的钢材宜采用Q235钢、Q345钢、Q390钢和Q420钢，其质量应分别符合现行国家标准《碳素结构钢》GB/T 700和《低合金高强度结构钢》GB/T 1591的规定。
当采用其他牌号的钢材时，尚应符合相应有关标准的规定和要求。
对Q235钢宜选用镇静钢或半镇静钢。
承重结构的钢材应具有抗拉强度、伸长率、屈服强度和硫、磷含量的合格保证，对焊接结构尚应具有碳含量的合格保证。
焊接承重结构以及重要的非焊接承重结构的钢材还应具有冷弯试验的合格保证。
对于需要验算疲劳的焊接结构的钢材，应具有常温冲击韧性的合格保证。
当结构工作温度等于或低于0℃但高于-20℃时，Q235钢和Q345钢应具有0℃C冲击韧性的合格保证；对Q390钢和Q420钢应具有-20℃冲击韧性的合格保证。
当结构工作温度等于或低于-20℃时，对Q235钢和Q345钢应具有-20℃冲击韧性的合格保证；对Q390钢和Q420钢应具有-40℃冲击韧性的合格保证。
对于需要验算疲劳的非焊接结构的钢材亦应具有常温冲击韧性的合格保证，当结构工作温度等于或低于-20℃时，对Q235钢和Q345钢应具有0℃冲击韧性的合格保证；对Q390钢和Q420钢应具有-20℃冲击韧性的合格保证。
当焊接承重结构为防止钢材的层状撕裂而采用Z向钢时，其材质应符合现行国家标准《厚度方向性能钢板》GB/T 5313的规定。
钢材的强度设计值（材料强度的标准值除以抗力分项系数），应根据钢材厚度或直径按表2-77采用。
钢铸件的强度设计值应按表2-78采用。
连接的强度设计值应按表2-79至表2-81采用。
钢材的强度设计值（N/mm2）表2-77注：表中厚度系指计算点的钢材厚度，对轴心受力构件系指截面中较厚板件的厚度。

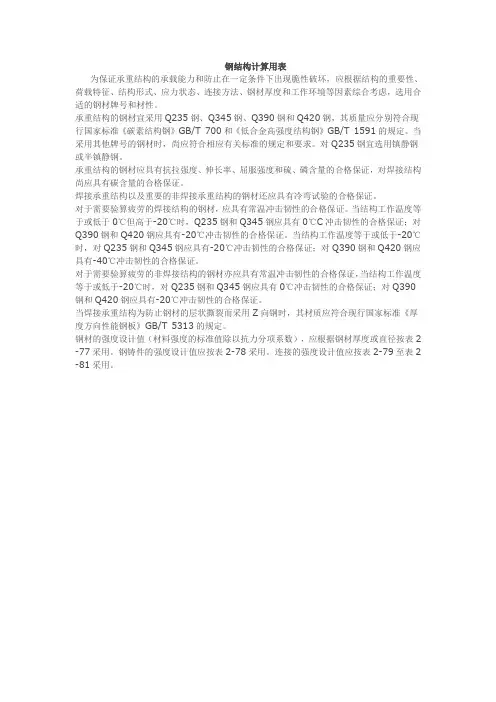

钢结构计算用表为保证承重结构的承载能力和防止在一定条件下出现脆性破坏，应根据结构的重要性、荷载特征、结构形式、应力状态、连接方法、钢材厚度和工作环境等因素综合考虑，选用合适的钢材牌号和材性。
承重结构的钢材宜采用Q235钢、Q345钢、Q390钢和Q420钢，其质量应分别符合现行国家标准《碳素结构钢》GB/T 700和《低合金高强度结构钢》GB/T 1591的规定。
当采用其他牌号的钢材时，尚应符合相应有关标准的规定和要求。
对Q235钢宜选用镇静钢或半镇静钢。
承重结构的钢材应具有抗拉强度、伸长率、屈服强度和硫、磷含量的合格保证，对焊接结构尚应具有碳含量的合格保证。
焊接承重结构以及重要的非焊接承重结构的钢材还应具有冷弯试验的合格保证。
对于需要验算疲劳的焊接结构的钢材，应具有常温冲击韧性的合格保证。
当结构工作温度等于或低于0℃但高于-20℃时，Q235钢和Q345钢应具有0℃C冲击韧性的合格保证；对Q390钢和Q420钢应具有-20℃冲击韧性的合格保证。
当结构工作温度等于或低于-20℃时，对Q235钢和Q345钢应具有-20℃冲击韧性的合格保证；对Q390钢和Q420钢应具有-40℃冲击韧性的合格保证。
对于需要验算疲劳的非焊接结构的钢材亦应具有常温冲击韧性的合格保证，当结构工作温度等于或低于-20℃时，对Q235钢和Q345钢应具有0℃冲击韧性的合格保证；对Q390钢和Q420钢应具有-20℃冲击韧性的合格保证。
当焊接承重结构为防止钢材的层状撕裂而采用Z向钢时，其材质应符合现行国家标准《厚度方向性能钢板》GB/T 5313的规定。
钢材的强度设计值（材料强度的标准值除以抗力分项系数），应根据钢材厚度或直径按表2 -77采用。
钢铸件的强度设计值应按表2-78采用。
连接的强度设计值应按表2-79至表2 -81采用。
注表中厚度系指计算点的钢材厚度，对轴心受力构件系指截面中较厚板件的厚度。
注1．自动焊和半自动焊所采用的焊丝和焊剂，应保证其熔敷金属的力学性能不低于现行国家标准《碳素钢埋弧焊用焊剂》GB/T 5293和《低合金钢埋弧焊用焊剂》GB/T 1247 0中相关的规定；2．焊缝质量等级应符合现行国家标准《钢结构工程施工质量验收规范》GB 50205的规定。

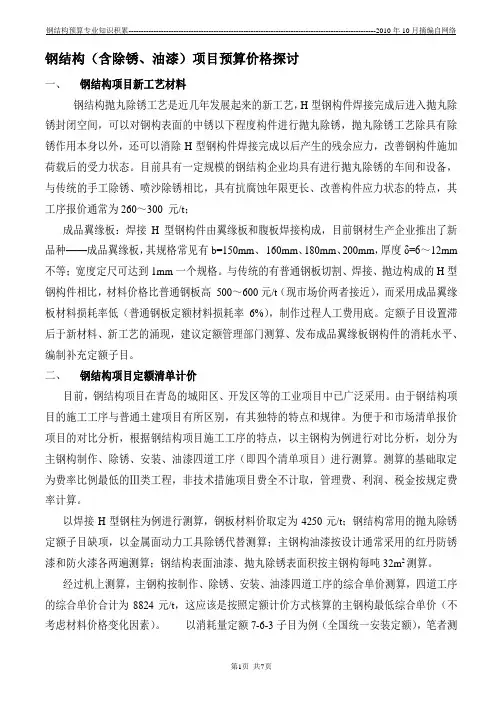

钢结构（含除锈、油漆）项目预算价格探讨一、钢结构项目新工艺材料钢结构抛丸除锈工艺是近几年发展起来的新工艺，H型钢构件焊接完成后进入抛丸除锈封闭空间，可以对钢构表面的中锈以下程度构件进行抛丸除锈，抛丸除锈工艺除具有除锈作用本身以外，还可以消除H型钢构件焊接完成以后产生的残余应力，改善钢构件施加荷载后的受力状态。
目前具有一定规模的钢结构企业均具有进行抛丸除锈的车间和设备，与传统的手工除锈、喷沙除锈相比，具有抗腐蚀年限更长、改善构件应力状态的特点，其工序报价通常为260～300 元/t；成品翼缘板：焊接H型钢构件由翼缘板和腹板焊接构成，目前钢材生产企业推出了新品种——成品翼缘板，其规格常见有b=150mm、160mm、180mm、200mm，厚度δ=6～12mm 不等；宽度定尺可达到1mm一个规格。
与传统的有普通钢板切割、焊接、抛边构成的H型钢构件相比，材料价格比普通钢板高500～600元/t（现市场价两者接近），而采用成品翼缘板材料损耗率低（普通钢板定额材料损耗率6%），制作过程人工费用底。
定额子目设置滞后于新材料、新工艺的涌现，建议定额管理部门测算、发布成品翼缘板钢构件的消耗水平、编制补充定额子目。
二、钢结构项目定额清单计价目前，钢结构项目在青岛的城阳区、开发区等的工业项目中已广泛采用。
由于钢结构项目的施工工序与普通土建项目有所区别，有其独特的特点和规律。
为便于和市场清单报价项目的对比分析，根据钢结构项目施工工序的特点，以主钢构为例进行对比分析，划分为主钢构制作、除锈、安装、油漆四道工序（即四个清单项目）进行测算。
测算的基础取定为费率比例最低的Ⅲ类工程，非技术措施项目费全不计取，管理费、利润、税金按规定费率计算。
以焊接H型钢柱为例进行测算，钢板材料价取定为4250元/t；钢结构常用的抛丸除锈定额子目缺项，以金属面动力工具除锈代替测算；主钢构油漆按设计通常采用的红丹防锈漆和防火漆各两遍测算；钢结构表面油漆、抛丸除锈表面积按主钢构每吨32m2测算。
钢结构工程量计算方法及规则钢结构油漆面积是按照钢材实际展开面积计算序号钢材类别截面面积计算公式代号说明1、圆钢、圆盘条、钢丝F=0.785 4d2 d-外径2、方钢F=a2 a-边宽3、圆角方钢F=a2-0.858 4r2 a-边宽,r-圆角半径4、六角钢F=0.866a2=2.598s2 a-对边距离s-边宽5、八角钢F=0.828 4a2=4.828 4s26、等边角钢F=d(2b-d)+0.214 6(r2-2r)钢结构工程量计算方法及规则金属结构工程(一)钢屋架、钢网架(1)按设计图示尺寸以钢材重量计算，不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。
(2)不规则或多边形钢板，以其外接规则矩形面积计算。
(3)钢网架应区分球形结点、钢板结点等连接形式。
(4)计量单位为t。
(二)钢托架，钢桁架(1)按设计图示尺寸以钢材重量计算。
不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。
(2)不规则或多边形钢板，以其外接矩形面积计算。
(3)计量单位为t。
(三)钢柱、钢梁(1)按设计图示尺寸以钢材重量计算。
不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。
不规则或多边形钢板，以其外接矩形面积计算。
具体包括实腹柱、空腹柱、钢管柱、钢梁及钢吊车梁等。
计量单位为t。
(2)依附在钢柱上的牛腿等并入钢柱工程量内。
(3)钢管柱上的节点板、加强环、内衬管、牛腿等并入钢管柱工程量内。
(4)设计规定设置钢制动梁、钢制动桁架、车挡时，其工程量应并入钢吊车梁内。
(四)压型钢板楼板，墙板压型钢板楼板:按设计图示尺寸以铺设水平投影面积计算，柱、垛以及0.3m2以内孔洞面积不扣除。
计量单位为m2。
压型钢板墙板:按设计图示尺寸以铺挂面积计算。
0.3m2以内孔洞面积不扣除，包角、包边、窗台泛水等面积不另计算。
计量单位为m2。
压型钢板楼板浇筑钢筋混凝土，混凝土和钢筋按混凝土及钢筋混凝土中的有关规定计算。
钢结构计算公式大全1.弹性模量计算公式：弹性模量(E)=应力(σ)/应变(ε)2.杨氏模量计算公式：杨氏模量(E)=弹性模量(E)/(1+泊松比(ν))3.截面惯性矩计算公式：截面惯性矩(I)=钢材密度(ρ)×面积(A)×斜边平方(B^2+H^2)/124.截面面积计算公式：截面面积(A)=宽度(B)×高度(H)5.截面扭转常数计算公式：截面扭转常数(J)=钢材密度(ρ)×面积(A)×(B^2+H^2)/46.截面俯仰半径计算公式：截面俯仰半径(r)=平均弯曲半径(R)^2×面积(A)/(4×截面惯性矩(I))7.截面抵抗矩计算公式：截面抵抗矩(W)=截面惯性矩(I)×钢材密度(ρ)/28.截面抵抗系数计算公式：截面抵抗系数(Z)=截面抵抗矩(W)/高度(H)9.截面塑性模量计算公式：截面塑性模量(ZP)=(2×截面抵抗系数(Z)×高度(H))/(钢材密度(ρ)×宽度(B))10.截面极限承载力计算公式：截面极限承载力(Pu) = 截面抵抗系数(Z) × 强度设计值(fu)11.轴心受压疲劳强度计算公式：轴心受压疲劳强度(σf) = (0.707 × 强度设计值(fu)) / 安全系数(γm)12.截面受弯强度计算公式：截面受弯强度(Mp) = 截面抵抗矩(W) × 强度设计值(fy) / 安全系数(γm)13.吊孔极限载荷计算公式：吊孔极限载荷(Pf)=吊孔抗剪极限载荷(Ps)×安全系数(γf)14.钢管撑杆计算公式：撑杆的承载力(Pc)=钢材密度(ρ)×0.25×(外径(Do)^4-内径(Di)^4)/(安全系数(γm)×安全系数(γb))15.螺栓计算公式：螺栓的承载力(P)=钢材密度(ρ)×断面面积(A)×屈服点标称应力(σd)/安全系数(γf)以上仅列举了一些常见的钢结构计算公式，实际应用中还要考虑具体的工程条件和要求。

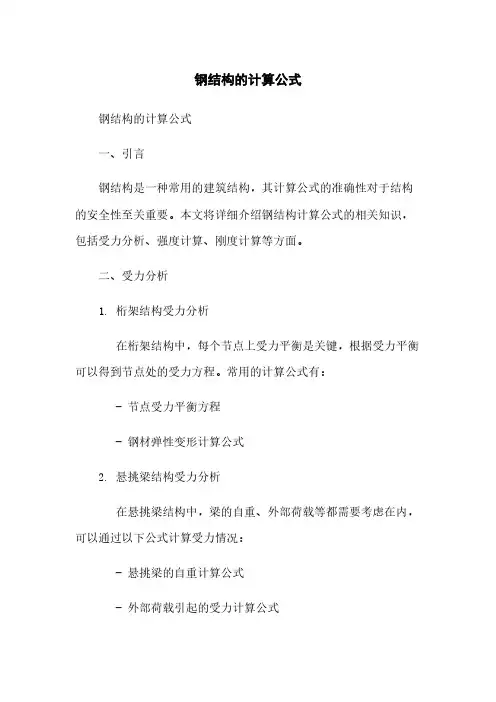

钢结构的计算公式钢结构的计算公式一、引言钢结构是一种常用的建筑结构，其计算公式的准确性对于结构的安全性至关重要。
本文将详细介绍钢结构计算公式的相关知识，包括受力分析、强度计算、刚度计算等方面。
二、受力分析1. 桁架结构受力分析在桁架结构中，每个节点上受力平衡是关键，根据受力平衡可以得到节点处的受力方程。
常用的计算公式有：- 节点受力平衡方程- 钢材弹性变形计算公式2. 悬挑梁结构受力分析在悬挑梁结构中，梁的自重、外部荷载等都需要考虑在内，可以通过以下公式计算受力情况：- 悬挑梁的自重计算公式- 外部荷载引起的受力计算公式三、强度计算1. 杆件强度计算钢结构中的杆件需要满足一定的强度要求，常用的强度计算公式有：- 杆件抗弯强度计算公式- 杆件抗压强度计算公式- 杆件抗剪强度计算公式2. 连接件强度计算连接件承担着钢结构中的力传递任务，常用的强度计算公式有：- 螺栓连接的强度计算公式- 焊缝连接的强度计算公式四、刚度计算1. 杆件刚度计算杆件的刚度对于结构的整体性能起到重要作用，在计算杆件刚度时，可以使用以下公式：- 杆件弹性模量的计算公式- 杆件截面惯性矩的计算公式2. 连接件刚度计算连接件的刚度影响着结构的整体刚度，常用的刚度计算公式有：- 螺栓连接的刚度计算公式- 焊缝连接的刚度计算公式五、结论以上是钢结构计算公式的详细介绍，通过对受力分析、强度计算和刚度计算等方面的公式应用，可以准确计算钢结构的力学性能。
在实际工程中，应根据具体情况选择适当的公式进行计算。
【附件】本文档所涉及附件如下：1. 结构荷载计算表2. 钢材强度参数表3. 连接件强度参数表【法律名词及注释】本文档所涉及的法律名词及注释如下：1. 施工安全法：指施工现场的安全管理法规和详细实施细则。
2. 建筑法：指涉及建筑工程规范性文件的法律。
5.方茴说：“那时候我们不说爱，爱是多么遥远、多么沉重的字眼啊。
我们只说喜欢，就算喜欢也是偷偷摸摸的。
”6.方茴说：“我觉得之所以说相见不如怀念，是因为相见只能让人在现实面前无奈地哀悼伤痛，而怀念却可以把已经注定的谎言变成童话。
”7.在村头有一截巨大的雷击木，直径十几米，此时主干上唯一的柳条已经在朝霞中掩去了莹光，变得普普通通了。
8.这些孩子都很活泼与好动，即便吃饭时也都不太老实，不少人抱着陶碗从自家出来，凑到了一起。
9.石村周围草木丰茂，猛兽众多，可守着大山，村人的食物相对来说却算不上丰盛，只是一些粗麦饼、野果以及孩子们碗中少量的肉食。
六、金属结构工程(一)钢屋架、钢网架(1)按设计图示尺寸以钢材重量计算，不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。
(2)不规则或多边形钢板，以其外接规则矩形面积计算。
(3)钢网架应区分球形结点、钢板结点等连接形式。
(4)计量单位为t。
(二)钢托架，钢桁架(1)按设计图示尺寸以钢材重量计算。
不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。
(2)不规则或多边形钢板，以其外接矩形面积计算。
(3)计量单位为t。
(三)钢柱、钢梁(1)按设计图示尺寸以钢材重量计算。
不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。
不规则或多边形钢板，以其外接矩形面积计算。
具体包括实腹柱、空腹柱、钢管柱、钢梁及钢吊车梁等。
计量单位为t。
(2)依附在钢柱上的牛腿等并入钢柱工程量内。
(3)钢管柱上的节点板、加强环、内衬管、牛腿等并入钢管柱工程量内。
(4)设计规定设置钢制动梁、钢制动桁架、车挡时，其工程量应并入钢吊车梁内。
(四)压型钢板楼板，墙板压型钢板楼板：按设计图示尺寸以铺设水平投影面积计算，柱、垛以及0．3m2以内孔洞面积不扣除。
计量单位为m2。
压型钢板墙板：按设计图示尺寸以铺挂面积计算。
0．3m2以内孔洞面积不扣除，包角、包边、窗台泛水等面积不另计算。
枸件类别计算内容强a稳定系数的取值应能承受F 式计與的剪力单向弯曲为重点 P55,P79整体穩宦受弯构件（受压巽缘扭转受別约同部毘宦轴心覺 压构件局部承压强度 （腹部计算高 度上边繳）轴心豈 拉构件P107相关 公式抗剪强度（主平 面內实腹枸俘）抗弯强度（主平 面内实腹构件｝ 格构式构件对虚轴的长细 比应取换卵掠堆比格构式构件，剪力计应 由舉受该剪力的織材面分掲当梁上■缘受有沿覘坂平閒作用的冀中荷敷，且 谏荷载处又未设胃:支承加劲肋时：密v r叭=斤W fP62 P63束）或-^>150 /丽兀（受压翼缘扭转未受到 約束时）；应區置横向加劲肋和在弯曲应力较大区 格的受压区配置纵向拥劲肋，必要吋尚应在受压区 配置短加劲肋，并计算加劲肋的阿距（4） 任何惜况下’ A 0/r,均不应超ii 250 7235//,（5） 在梁的支座处和上翼缘受有较大囲定集中荷戦 处.宜设置支承加劲肋钢结构计算公式大全1 •构件的强度和稳定性计算公式（表 2-93）对组合姪的腹板（1）当严w 盹力5琢肘『对无局部压应力的 梁，可不〕配毘如劲肋,对有局部压应力的逛.直按 构造配置橫向加劲肋剪 力 备 注槌 定强 度 （2） 当-^>80 “35仏时:应配童橫向加劲肋.幷计并Ml 劲肋的间距（3） 170同轴心受拉构件｛冥腹丈）计—算 公 贰摩擦熨商强度螺腔连接蛀：（7 =弓 S（I ）在最大刚度主平面内壁弯的构件：⑵在崎牛主平面受弯的工宇形或H 形截面构件如+旦—计算内容 计 注构件类别序号 ⑴ ⑵弯矩柞用平面外的緻定性如何验算定稳N较少遇到的 情况P78 P80例题2EA/ (1・询拉弯、压 弯构件强 度（彎拒作用裡 主平面内）公 式（4）與肢格构式压弯构件『弯矩作用在两个主平面内心）按聂体计算N 曲换算长细比确定Wz ——对强赠和弱雜的毛截面抵抗矩眄弼lyN"赢=以£4/ (LUJ)（1）实腹式压弯构件：弯矩作用在对称轴平面内 （绕龙轴｝弯矩作用平面内的穗定性斗 __________ — M 人评」1-0.8777^;M + n 飪陷j（2）格梅式压弯构件（d ）弯距绕虚轴厲紬｝作用： 弯矩作用平面内的整体稳定性’jy _ ______ ” #M 砂』一喘）弯矩作用平面外的靈体穗定性，不必计算卜但应计算 分肢的稳定性’分肢的轴心力应按桁架的約计算 M 弯矩绕实轴作用；弯矩作用平面内的整棒穗定性； 计算同实腹式压鸾构件弯矩作用平面外的整体稳定性；计算同实復式压弯构件，长细比取换算长细比. 列取i 』火3｝双轴对称实腹式工字形和箱形截面压弯构件I 弯矩作用在两个主平面内承受静力荷載或间摟承受动力荷裁—如+旦— A 0 - y x w n - Vyw^ 0 7希计算疲劳的拉弯、压彎构件’ 冏上式。
钢结构的计算方法文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]钢结构计算（我的计算方法，仅供参考）1、先算预埋件：以套计算以吨位计算：长度×该规格的理论重量2、钢柱：柱底板、节点板、牛腿并入钢柱，高强螺栓以套计算，理论重量×长度×榀数翼缘板＝（钢柱顶标高－柱底板板底标高）*翼缘板宽度*翼缘板的理论重量腹板＝（钢柱顶标高－柱底板板底标高）*（此腹板截面高度－两块翼缘板厚度）*腹板的理论重量3、钢梁：节点并入钢梁，高强螺栓以套计算4、檩条：C型：理论重量×（单根总长度+两端各加0.4）×根数Z型：理论重量×（各轴线段搭接+搭接长度）×根数檩托板计算，并入钢梁，普通螺栓以套计算具体详见节点图5、隅撑：长度＝（钢梁的高度h+檩条的高度之和）×√2，理论重量×长度×个数包含节点板普通螺栓以套计算6、系杆：轴线间长度×理论重量，包含节点板普通螺栓以套计算7、拉条：直拉条=（檩条间距+两端各加50mm）×该规格的理论重量斜拉条=√（檩条间距的平方+水平距离的平方）×该规格的理论重量撑杆=檩条间距×该规格的理论重量普通螺母以套计算，一根拉条有两个螺母8、水平支撑：斜长＝（开间长度a2+进深长度b2）的算数平方根，重量=长度×该规格的理论重量包含节点板普通螺栓以套计算9、柱间支撑：（同水平支撑）10、圆钢理论重量＝0.00617*d2钢板理论重量＝7.85*t角钢理论重量(kg/m)＝0.00795* t*（2 b－t）或者可以查五金手册〕圆管理论重量(kg/m)=0.02466*壁厚*(钢管直径-壁厚)槽钢理论重量(kg/m) ＝(h+2b- 2t)*t*0.00785〕。
