混合像元分解法操作步骤1.数据准备-获取多光谱图像数据，可以使用航空或卫星遥感数据。
- 准备高分辨率的真实地物标记（Ground Truth），用于评估分解结果的准确性。
2.选择变量-选择用于混合像元分解的变量，一般是多光谱图像的波段数据。
-可以利用统计学方法、专家知识或试错法来选择最适合的变量。
3.确定光谱参考-选择用于确定混合像元分解的光谱参考数据。
-光谱参考可以是单一的像素或像元组合。
-光谱参考应该具有代表性，并且包含不同地物的特征光谱。
4.混合像元分解-使用混合像元分解模型来计算每个像素的混合成分比例。
-混合像元分解模型通常假设图像中的每个像素是由多个地物的混合成分组成，并输出每个地物的比例。
- 常用的混合像元分解模型包括Spectral Mixture Analysis（SMA）和Linear Spectral Mixture Analysis（LSMA）等。
5.分解结果评估-使用真实地物标记来评估混合像元分解的准确性。
-可以使用混合像元分解的结果与真实地物标记进行对比，计算混淆矩阵或其他评估指标。
-可以根据评估结果来调整或优化混合像元分解模型的参数。
6.结果解释-根据混合像元分解得到的地物比例，进行图像分类、植被指数计算等应用。
-可以通过阈值或其他分类方法将分解得到的比例转化为具体的地物类别。
-可以根据混合像元分解的结果进行地物变化检测、遥感图像解译等分析。
7.结果可视化-可以使用各种图像处理软件将混合像元分解的结果可视化。
-可以使用颜色编码、图形绘制等方法将混合像元分解的结果与原始图像进行对比。
-可以生成分类图像或指数图像等用于进一步分析或展示的结果。
总之，混合像元分解法是一种通过对多光谱图像像素进行分解来获取地物混合成分比例的方法。
它具有广泛的应用前景，并可以通过合理的参数选择和模型优化来提高分解结果的精度和准确性。
端元就相当于一个像素里的亚像元，只包含一种地物的光谱信息，根据多光谱或高光谱的高光谱分辨率可以提取出来。
端元只包含一种地物信息，一般的像元都为混合像元，包括多种地物，在进行混合像元分解的时候，可以对一个像元中包括的几种端元进行定量描述，求得每个像元中几种端元在这个像元中的面积百分比，即端元的丰度。
混合像元分解(2011-06-10 14:46:57)转载▼分类：ENVI/IDL学习标签：杂谈混合像元是指在一个像元内存在有不同类型的地物，主要出现在地类的边界处。
混合像元的存在是影响识别分类精度的主要因素之一,特别是对线状地类和细小地物的分类识别影响较为突出，在土地利用遥感动态监测工作中,经常遇到混合像元的难题，解决这一问题的关键在于通过一定方法找出组成混合像元的各种典型地物的比例。
线性混合像元分解由于线性模型是应用最广泛，也是研究最多的算法，下面重点介绍基于线性模型的混合像元分解算法。
一般而言，混合像元分解算法包括数据降维、端元选取和反演三个步骤。
１.数据降维尽管数据降维不是混合像元分解算法的一个必需步骤，但由于大多数算法都将其作为一个流程，我们也将其当作一个步骤。
常用的降维算法有主成分分析（Principle Component Analysis，PCA）、最大噪声比变换（Maximum Noise Fraction，MNF）和奇异值分解（Singular Value Decomposition，SVD）。
(1) 主成分分析：遥感图像各波段之间经常是高度相关的，因此所有的波段参加分析是不必要的。
PCA就是一种去除波段之间相关性的变换。
PCA通过对原数据进行线性变换，获得新的一组变量，即主成分。
其中前几个主成分包含了原数据主要方差，同时各个主成分之间是不相关的。
(2) 最大噪声比变换：最大噪声比变换（Maximum Noise Fraction，MNF）[24]由Green等（1989）提出，该变换通过引入噪声协方差矩阵以实现对噪声比率的估计。

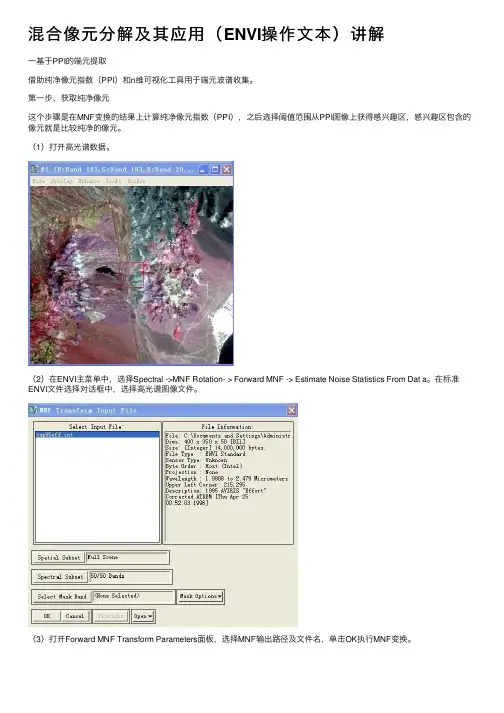

混合像元分解及其应⽤（ENVI操作⽂本）讲解⼀基于PPI的端元提取借助纯净像元指数（PPI）和n维可视化⼯具⽤于端元波谱收集。
第⼀步、获取纯净像元这个步骤是在MNF变换的结果上计算纯净像元指数（PPI），之后选择阈值范围从PPI图像上获得感兴趣区，感兴趣区包含的像元就是⽐较纯净的像元。
（1）打开⾼光谱数据。
（2）在ENVI主菜单中，选择Spectral ->MNF Rotation- > Forward MNF -> Estimate Noise Statistics From Dat a。
在标准ENVI⽂件选择对话框中，选择⾼光谱图像⽂件。
（3）打开Forward MNF Transform Parameters⾯板，选择MNF输出路径及⽂件名，单击OK执⾏MNF变换。
（4）在波段列表中输出MNF影像及特征曲线值。
从图中可以看出，⼤约20个波段以后的MNF的特征值很⼩（5）MNF变换后，在ENVI主菜单中，选择 Spectral-> Pixel Purity Index->[FAST] New Output Band。
在打开的Pixel Purity Index Input File对话框中，选择MNF变换结果，单击Spectral Subset按钮，选择前⾯10个波段（MNF后⾯波段基本为噪声），单击OK。
（6）在Display窗⼝中显⽰PPI结果。
选择Overlay->Region of Interest，在ROI Tool ⾯板中，选择Options->Band Threshold to ROI，选择PPI图像作为输⼊波段，单击OK，打开Band Threshold to ROI ⾯板（图14.19）。
Min Thresh Value：10，Max Thresh Value：空（PPI图像最⼤值），其他默认设置，单击OK计算感兴趣区，得到的感兴趣区显⽰在Display窗⼝中。
1本科毕业设计(论文) GRADUATION DESIGN(THESIS)题目混合像元分解算法的比较学生姓名吴洋指导教师杨敏华学院地球科学与信息物理学院专业班级测绘1103班本科生院制2015年6月混合像元分解算法的比较摘要高光谱遥感在当今社会的各个领域都有着比较普遍的应用和广阔的前景。
它所得到的高光谱影像数据具有波段多、数据大、分辨率高的特点[1]，不过高光谱遥感数据同时还存在着光谱分辨率高而空间分辨率低的问题。
因为在高光谱遥感影像中普遍存在混合像元，且它并不是纯像元，而是各个端元按照一定的比例组合而成的[2]，所以混合像元的出现不仅让我们在直接进行像元的分类上受到了阻碍，也给高光谱遥感数据分类精度的提高带来了困扰[3]。
现如今，为了解决混合像元带来的问题，提升高光谱遥感影像在应用上的精度，科研人员已经发现了许多不同类型的混合像元分解算法。
本论文为混合像元分解端元提取算法的比较，就是围绕混合像元分解的问题，通过分析当前国内外几个比较典型且常用的混合像元技术的原理和算法，得到它们各自的优缺点。
本文总结了高光谱图像数据的特点，高光谱遥感影像数据降维、端元提取和丰度估计的算法。
其中在数据降维算法上我们介绍了主成分分析法（PCA），在端元提取算法上介绍了像元纯度指数算法（PPI）、内部最大体积法（N-FINDR）和顶点成分分析法（VCA），在丰度估计算法中也主要介绍了最小二乘法。
最后实验重点总结PPI、N-FINDR 和VCA三种混合像元分解算法操作的步骤和结果，并将结果进行比较。
关键词：高光谱遥感，混合像元分解，端元提取算法The Comparison of Endmember Extractionof Unmixing AlgorithmAbstractHyperspectral remote sensing has been used widely in every research field and also have broad prospects.The hyperspectral image data it receives has features of multi-band,large data and high resolution[1].However,remote sensing data also have high spectral resolution and low spatial resolution.Because the hyperspectral remote sensing has mixed pixel prevalently,and it is a combination of various endmember in accordance with a certain proportion rather than pure pixel[2].So the appearance of mixed pixel is not only hindered in our classification but also difficult to improve our accuracy of classification[3].Nowadays,in order to solve the problem brought by mixed pixel and enhance the accuracy of hyperspectral remote sensing image in the application,researchers have already found large different types of decomposition algorithm of mixed pixels.This paper is the comparison of endmember extraction of unmixing algorithm,which center on the unmixing problem,by analyzing several current typical and common hyperspectral imaging technique principle and algorithm, to get their own advantages and disadvantages.This paper describes the characteristics of hyperspectral image data,the algorithms of data reduction of hyperspectral remote sensing image,endmember extraction and abundance estimation.Wherein the article,we introduced the Principal Component Analysis(PCA)in the data reduction,the Pixel Purity Index(PPI),N-FINDR and Vertex Component Analysis (VCA)in the endmember extraction algorithm.And in the abundance estimation algorithm, we also introduced the Least Squares Method.Finally,we focus on three unmixing algorithm operation steps and results,and the results were compared.Keyword:Hyperspectral remote sensing,Unmixing pixel,Endmember Extraction algorithm目录第1章绪论 (1)1.1论文概况 (1)1.2研究背景和建设意义 (1)1.2.1研究背景 (1)1.2.2混合像元分解技术介绍和研究现状 (2)1.3课题主要任务及论文结构 (4)第2章混合像元分解算法介绍 (5)2.1高光谱遥感数据 (5)2.1.1高光谱遥感数据特性 (5)2.2数据降维 (6)2.2.1主成分分析算法介绍 (6)2.3端元提取算法 (7)2.3.1像元纯度指数 (8)2.3.2N-FINDR (9)2.3.3顶点成分分析 (10)2.3.4端元提取算法之间比较 (11)2.4丰度估计算法介绍 (12)2.4.1非负约束最小二乘法 (13)2.4.2和为一限制性最小二乘法 (14)2.4.3四种形式最小二乘法优缺点比较 (15)第3章混合像元分解的程序操作 (16)3.1高光谱遥感影像来源及预处理 (16)3.1.1高光谱遥感影像来源 (16)3.1.2高光谱遥感数据预处理 (16)3.1.3像元纯度指数提取端元 (18)3.1.4N-FINDR提取端元结果 (19)3.1.5结论 (21)第4章总结与展望 (23)4.1总结 (23)4.2展望 (23)致谢 (24)参考文献 (25)第1章绪论1.1论文概况本论文为混合像元分解算法比较和改进的设计，为计算机程序编辑和软件操作论文。
混合像元分解
混合像元分解（MixedPixelDecomposition，MPD）是一种不需要任何理论假设的半监督算法，用于自动地从复杂的观测图像中分解出多个不同的像元组。
MPD是计算机视觉和图像处理领域的一个关键技术，它支持多种现代视觉任务，包括目标检测、跟踪、语义分割、深度学习等。
MPD技术应用于图像处理，首先要建立一个模型，该模型由不同的像元组成，比如彩色图像的RGB通道，使用MPD技术，可以将彩色图像分解成RGB三个通道，也可以分解成更多的像元，比如灰度、噪声、亮度、颜色等像元。
使用MPD技术可以方便地处理复杂的图像，将它们分解成可操作的不同像元集。
MPD技术采用半监督学习方法，把原始图像分解成不同的像元，可以是灰度、噪声、亮度、颜色等像元，这样就可以很容易地提取，保存和操作不同的像元，MPD技术的优点是不需要任何理论假设，只要输入输入完整的图像，就可以得到准确的结果。
MPD技术的基本流程是：输入原始图像，通过全局优化算法，得到混合像元，然后使用机器学习模型，学习每个混合像元的结构，最终得到像元分解的结果。
MPD技术的应用非常广泛，可以应用在图像分类和识别、目标检测、图像处理领域，深度学习、自然语言处理等领域。
比如在目标检测任务中，可以使用MPD技术训练的模型来识别目标物体或背景中的特征；在图像处理领域，可以用MPD技术来分离图像中的不同像元，
从而得到更高质量的图像；在深度学习和自然语言处理领域，MPD技术也可以用来提取文本特征和语义信息。
总之，MPD是一种非常有用的技术，可以应用于图像处理、目标检测、深度学习、自然语言处理等领域，可以有效处理复杂的图像信息，提取出单像素或多像素的信息，以及文本特征和语义信息等，为图像分析和处理提供了可靠的基础。
端元就相当于一个像素里的亚像元，只包含一种地物的光谱信息，根据多光谱或高光谱的高光谱分辨率可以提取出来。
端元只包含一种地物信息，一般的像元都为混合像元，包括多种地物，在进行混合像元分解的时候，可以对一个像元中包括的几种端元进行定量描述，求得每个像元中几种端元在这个像元中的面积百分比，即端元的丰度。
混合像元分解(2011-06-10 14:46:57)转载▼分类：ENVI/IDL学习标签：杂谈混合像元是指在一个像元内存在有不同类型的地物，主要出现在地类的边界处。
混合像元的存在是影响识别分类精度的主要因素之一,特别是对线状地类和细小地物的分类识别影响较为突出，在土地利用遥感动态监测工作中,经常遇到混合像元的难题，解决这一问题的关键在于通过一定方法找出组成混合像元的各种典型地物的比例。
线性混合像元分解由于线性模型是应用最广泛，也是研究最多的算法，下面重点介绍基于线性模型的混合像元分解算法。
一般而言，混合像元分解算法包括数据降维、端元选取和反演三个步骤。
１.数据降维尽管数据降维不是混合像元分解算法的一个必需步骤，但由于大多数算法都将其作为一个流程，我们也将其当作一个步骤。
常用的降维算法有主成分分析（Principle Component Analysis，PCA）、最大噪声比变换（Maximum Noise Fraction，MNF）和奇异值分解（Singular Value Decomposition，SVD）。
(1) 主成分分析：遥感图像各波段之间经常是高度相关的，因此所有的波段参加分析是不必要的。
PCA就是一种去除波段之间相关性的变换。
PCA通过对原数据进行线性变换，获得新的一组变量，即主成分。
其中前几个主成分包含了原数据主要方差，同时各个主成分之间是不相关的。
(2) 最大噪声比变换：最大噪声比变换（Maximum Noise Fraction，MNF）[24]由Green等（1989）提出，该变换通过引入噪声协方差矩阵以实现对噪声比率的估计。
常见混合像元分解方法(2021-04-20 20:35:42)转载▼分类：遥感技术标签：混合像元亚像元分解方法线性波谱别离教育常见的混合像元分解方法，主要包括线性波谱别离(Linear Spectral Unmixing )、匹配滤波(MF )、混合调谐匹配滤波(MTMF〕、最小能量约束(CEM〕、自适应一致估计〔ACE〕、正交子空间投影(OSP)等。
下面分别对几种分类方法原理一一说明。
(1)线性波段预测(Linear Band Prediction)线性波段预测法〔LS-Fit〕使用一个最小方框〔least squares〕拟合技术来进展线性波段预测，它可以用于在数据集中找出异常波谱响应区。
LS-Fit先计算出输入数据的协方差，用它对所选的波段进展预测模拟，预测值作为预测波段线性组的一个增加值。
还计算实际波段和模拟波段之间的残差，并输出为一幅图像，残差大的像元〔无论正负〕表示出现了不可预测的特征〔比方一个吸收波段〕。
(2)线性波谱别离(Linear Spectral Unmixing )Linear Spectral Unmixing可以根据物质的波谱特征，获取多光谱或高光谱图像中物质的丰度信息，即混合像元分解过程。
假设图像中每个像元的反射率为像元中每种物质的反射率或者端元波谱的线性组合。
例如：像元中的25%为物质A，25%为物质B，50%为物质C，那么该像元的波谱就是三种物质波谱的一个加权平均值，等于，线性波谱别离解决了像元中每个端元波谱的权重问题。
线性波谱别离结果是一系列端元波谱的灰度图像〔丰度图像〕，图像的像元值表示端元波谱在这个像元波谱中占的比重。
比方端元波谱A的丰度图像中一个像元值为，那么表示这个像元中端元波谱A占了45%。
丰度图像中也可能出现负值和大于1的值，这可能是选择的端元波谱没有明显的特征，或者在分析中缺少一种或者多种端元波谱。
(3)匹配滤波(Matched Filtering )使用匹配滤波〔MF〕工具使用局部分离获取端元波谱的丰度。
一、农田作物的光谱特征与天然植被有所不同（后者的叶片含水量及绿度均不及农田作物），故在选择纯净端元时会出现混淆，故希望先将农田掩去。
首先要先将农田的界限提取出来。
提取农田边界的方法：
1、对两期影像均提取NDVI图，再将两张NDVI图进行最大化合成。
再将合成后的NDVI
图与任一原图进行链接，调出CUSORLOCA TION 对话框，移动鼠标，观察对话框中NDVI图的数值变化，确定农田区的边界，注意图中某些高植被覆盖区的NDVI值也和农田区的数值一样高，这样做会把高值区也确定为农田区。
但没有关系，这些高值的天然植被区应为水库附近，其含水量等表象与农田作物相似，而与一般旱生植被有异。
正好一并掩去。
做NDVI图：
做最大化合成：
观察两幅图，确定阈值：
量图，此时即可得到农田的范围，然后可用该农田范围做掩膜。
在决策树上输入表达式：注意，阈值不一定是0.3，要自己确定。
给B1赋予NDVI波段
执行分类：
输出为矢量图：
二、应用掩膜，对某一期原始图像做MNF变换和主成分变换，选择前两个波段信息量最大的一种变换，选择其前两个波段，在ENVI5.1中做二维散点图，用最小法提取出纯净端元的光谱曲线。
三、对主成分图进行混合像元分解、分类。
，得到植被分量、分类图。
常见混合像元分解方法混合像元分解方法是一种将多源遥感数据中的混合像元拆解成纯净的地物或覆盖类型的方法。
这种方法在遥感影像解译、土地利用/覆盖分类、环境遥感监测等领域具有广泛的应用。
下面将介绍一些常见的混合像元分解方法。
1. 直接解混模型（Direct Unmixing Model）：这是最简单的混合像元分解方法，基于像元的混合像元可以表示为纯净地物的线性组合。
通过线性代数的方法，可以求解出混合比例和纯净地物的光谱特征。
然而，这种方法假设地物的光谱特征是线性可加性的，忽略了光谱混合、非线性效应等因素。
2. 混合参数遥感解译（Mixed Pixel Based Classification）：这种方法是通过将混合像元分解成不同地物类型的纯净像元，然后利用单纯像元的光谱特征进行分类。
常见的做法是选择一个纯净地物的光谱特征作为模板，并利用相似性度量方法（如最小二乘法）将混合像元分解成若干训练样本，然后使用分类算法进行分类。
这种方法适用于光谱混合较小、类别纯度较高的情况。
3. 物理模型解混（Physical Model Based Unmixing）：这是一种基于物质反射特性的混合像元分解方法。
它基于物理模型，将混合像元的反射率建模为纯净地物的反射率和大气效应的线性组合。
通过迭代求解，可以得到混合像元的反射率、大气效应和混合比例。
这种方法能够处理光谱混合、非线性效应等问题，但对数据的大气校正要求较高。
4. 线性光谱混合分析（Linear Spectral Mixture Analysis）：这种方法是在直接解混模型基础上引入非负约束，使得混合比例和纯净地物光谱反射率均呈非负值。
通过最小二乘法等方法，可以求解出混合像元的混合比例和纯净地物光谱反射率。
线性光谱混合分析方法在处理光谱混合问题上比较稳健，但对光谱反射率的非负性要求较高。
5. 稀疏解混分析（Sparse Unmixing Analysis）：这种方法假设混合像元是由少量纯净地物组成的，并通过稀疏表示方法来实现解混。
