光电传感器应用特点与分类(精)

光电检测技术与应⽤光电传感器是基于光电效应将光电信号转换为电信号的⼀种传感器光学系统的基本模型：光发射机->光学信道—>光接收机光学系统通常分为：主动式，被动式。

主动式：光发射机主要由光源和调制器构成。

被动式：光发射机为被检测物体的热辐射。

光学信道：主要由⼤⽓，空间，⽔下和光纤。

光接收机是⽤于收集⼊射的光信号并加以处理，恢复光载波的信息。

光接收机分为：功率（直接）检测器，外差接收机。

光电检测技术特点：1.⾼精度：是各种检测技术中精度最⾼的⼀种：激光测距法测地球与⽉亮的距离分辨率达1m2.⾼速度：光是各种物质中传播速度最快的。

3.远距离，程量：光是最便于远距离传播的介质4.⾮接触性：光照到被测物体上可以认为是没有测量⼒，因此⽆摩擦。

5.寿命长：光波是永不磨损的。

6.具有很强的信息处理和运算能⼒，可将复杂信息并⾏处理。

光电传感器：1.直射型.2.反射型.3.辐射型光电检测的基本⽅法有：1.直接作⽤法.2.差动测量法.3.补偿测量法4.脉冲测量法直接作⽤法：收被测物理控制的光通量，经光电转换后有检测机构直接得到所求被测物理量。

差动测量法：利⽤被测量与某⼀标准量相⽐较，所得差或数值⽐克反应被测量的⼤⼩。

光电检测技术的发展趋势：1.发展纳⽶，亚纳⽶⾼精度的光电测量新技术。

2.发展⼩型的，快速的微型光，机，电检测系统。

3.⾮接触，快速在线测量。

4.发展闭环控制的光电检测系统。

5.向微空间或⼤空间三维技术发展。

6.向⼈们⽆法触及的领域发展。

7.发展光电跟踪与光电扫描技术。

在物质受到辐射光的照射后，材料的电学性质发⽣了变化的现象称为光电效应光电效应分为：外光电效应和内光电效应光电导效应是⼀种内光电效应。

光电导效应也分为本征型和⾮本征型两类得稳定的光电流需要⼀定能的时间。

弛豫现象也叫惰性。

光⽣伏特效应速度更快。

光热效应：某些物质在受到光照射后，由于温度变化⽽造成材料性质发⽣变化的现象。

光电检测器对辐射条件的不同，分为：光⼦检测器件和热点检测器件热点检测器的特点：Array1.响应波长⽆选择性。

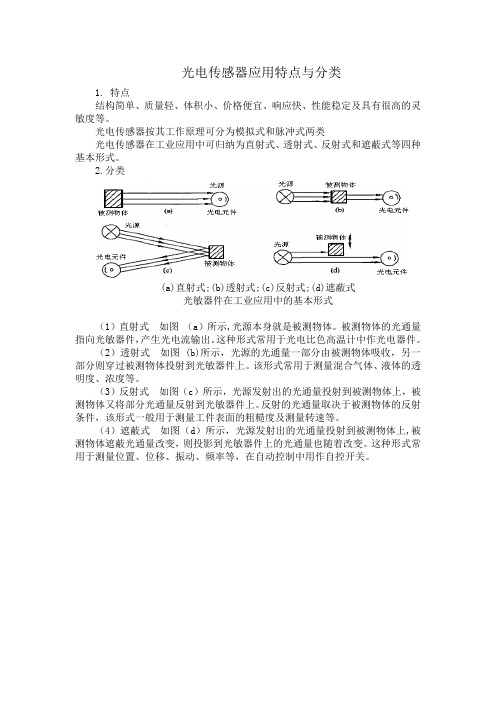

光电传感器应用特点与分类
1.特点
结构简单、质量轻、体积小、价格便宜、响应快、性能稳定及具有很高的灵敏度等。

光电传感器按其工作原理可分为模拟式和脉冲式两类
光电传感器在工业应用中可归纳为直射式、透射式、反射式和遮蔽式等四种基本形式。

2.分类
(a)直射式;(b)透射式;(c)反射式;(d)遮蔽式
光敏器件在工业应用中的基本形式
（1）直射式如图（a）所示,光源本身就是被测物体。

被测物体的光通量指向光敏器件，产生光电流输出。

这种形式常用于光电比色高温计中作光电器件。

（2）透射式如图 (b)所示，光源的光通量一部分由被测物体吸收，另一部分则穿过被测物体投射到光敏器件上。

该形式常用于测量混合气体、液体的透明度、浓度等。

（3）反射式如图（c）所示，光源发射出的光通量投射到被测物体上，被测物体又将部分光通量反射到光敏器件上。

反射的光通量取决于被测物体的反射条件，该形式一般用于测量工件表面的粗糙度及测量转速等。

（4）遮蔽式如图（d）所示，光源发射出的光通量投射到被测物体上,被测物体遮蔽光通量改变，则投影到光敏器件上的光通量也随着改变。

这种形式常用于测量位置、位移、振动、频率等，在自动控制中用作自控开关。

传感器的分类和特点1. 传感器的概述传感器是一种能够将物理量或化学量转化为电信号的装置，用于感知和测量环境中的各种参数。

传感器在各个领域中都有广泛的应用，如工业自动化、医疗设备、环境监测等。

传感器的分类主要根据其工作原理、测量物理量和应用领域来进行。

本文将对常见的传感器分类及其特点进行详细介绍。

2. 传感器的分类2.1 按工作原理分类2.1.1 电阻式传感器电阻式传感器是利用物质的电阻随温度、压力等物理量变化而变化的原理进行测量。

常见的电阻式传感器有温度传感器、压力传感器等。

温度传感器根据热敏材料（如热敏电阻、热敏电容）的特性来测量环境温度。

压力传感器则利用压敏电阻或压敏薄膜测量介质压力。

2.1.2 容抗式传感器容抗式传感器是利用物质的电容随温度、湿度等物理量变化而变化的原理进行测量。

常见的容抗式传感器有湿度传感器、接近开关等。

湿度传感器通过测量介质中水分含量来得知湿度信息。

接近开关则通过测量物体与传感器之间的电容变化来判断物体是否接近。

2.1.3 感应式传感器感应式传感器是利用物质对磁场或电磁波的敏感性进行测量的传感器。

常见的感应式传感器有磁场传感器、光电传感器等。

磁场传感器通过检测磁场的强度和方向来获得相关信息。

光电传感器则是利用光敏元件对光信号的敏感性进行测量，常用于测距、检测物体颜色等。

2.2 按测量物理量分类2.2.1 温度传感器温度传感器广泛应用于各个领域，如工业控制、气象监测、医疗设备等。

常见的温度传感器有热敏电阻（如铂电阻）、热敏电容、热电偶等。

热敏电阻是一种电阻随温度变化的传感器，常用于测量室内温度、液体温度等。

热敏电容则是利用介质的电容随温度变化来测量温度。

2.2.2 压力传感器压力传感器用于测量气体或液体的压力，广泛应用于工业自动化、汽车行业等领域。

常见的压力传感器有压阻式传感器和压电式传感器。

压阻式传感器利用弹性元件（如金属薄膜）的形变来测量压力。

压电式传感器则是利用壳体上附着的压电材料产生电荷来测量压力。

光电传感技术及其应用随着现代工业技术的发展，光电传感技术越来越受到人们的关注。

其具有无接触、高精度、快速响应等优势，广泛应用于各种领域，例如食品安全检测、制药工业、环保监测、安防监控以及交通管理等。

本文将探讨光电传感技术的原理、分类以及应用前景。

一、光电传感技术的原理在光电传感技术中，利用光学原理实现信息传递和信号处理，主要是利用光电元件对光信号进行检测、转换和放大。

光电元件主要包括光电传感器、光电二极管、光电转换器、光电开关等。

其中，光电传感器一般指CCD（电荷耦合器件）和CMOS（互补金属氧化物半导体）传感器，具有高灵敏度、快速响应等特点。

它们能够将光信号化为电信号，并提供像素级的图像信息，可广泛用于图像采集、测量、成像等领域。

此外，光电二极管也是常见的光电传感器。

光电二极管是一种只能检测光强度的光电元件，其工作原理是当光照射其表面时，产生电子和空穴对，从而产生电流。

这种元件简单、耐用，并且具有较高的灵敏度和线性度，在医疗设备、安防监控、电子计量等领域得到广泛应用。

光电传感器多数时候是使用得最多的，并且与其他设备的组合，比如说激光光源，可以增强检测精度和范围。

二、光电传感技术的分类根据不同的应用需求和测量对象特性，光电传感技术可以分为多种类型。

1. 光谱分析技术光谱分析技术是利用不同波长的光通过被测物质后，被测物质会吸收、散射或发射不同波长的光，通过对测试样品吸收、散射和发射的光谱分析，可以获取样品的成分、结构等信息。

2. 光学成像技术光学成像技术可以将光学信号转化为成像信号，从而对目标进行成像。

常见的应用包括智能安防、医疗成像、机器视觉等领域。

3. 光电子器件光电子器件是一种能将电信号转换成光信号或将光信号转化为电信号的器件。

常见的应用包括光通信，光存储，光纤传感等领域。

三、光电传感技术的应用前景随着信息技术和制造技术的不断发展，光电传感技术得到广泛应用。

在制造领域，光电传感技术被广泛应用于质量检测、产品检验、工艺控制等方面；在交通运输领域，光电传感技术被应用于隧道监控、物流配送、车辆安检等方面；在环保领域，光电传感技术被应用于水污染检测、空气质量检测等方面。

传感器技术特点及应用传感器技术是一种将物理量转化为电信号的技术，它可以感知和测量环境中的各种物理量，并将其转化为可用于数据处理和控制的电信号。

传感器技术在各个领域都有广泛的应用，如工业自动化、环境监测、医疗健康、智能家居等。

传感器技术的特点主要包括以下几个方面：1. 高灵敏度：传感器可以对微小的物理量变化做出响应，具有较高的灵敏度。

比如温度传感器可以测量微小的温度变化，压力传感器可以测量微小的压力变化。

2. 高精度：传感器的测量结果具有较高的精度，可以达到亚毫米或亚微米的级别。

这对于一些需要高精度测量的应用非常重要，如精密加工、医疗诊断等。

3. 多功能性：传感器可以同时感知和测量多个物理量，具有多功能性。

比如光电传感器可以同时感知光线的强度和颜色，加速度传感器可以同时感知三个方向上的加速度。

4. 快速响应：传感器可以快速响应物理量的变化，具有较快的响应时间。

这对于一些需要实时监测和控制的应用非常重要，如自动化生产线、智能交通系统等。

5. 长寿命：传感器具有较长的使用寿命，可以在恶劣环境下工作。

一些传感器具有防水、防尘、耐高温等特性，适用于各种复杂的工作环境。

传感器技术在各个领域都有广泛的应用，以下是一些典型的应用案例：1. 工业自动化：传感器技术在工业自动化中起到了至关重要的作用。

比如温度传感器、压力传感器、液位传感器等可以对生产过程中的温度、压力、液位等参数进行监测和控制，实现自动化生产。

2. 环境监测：传感器技术可以用于环境监测，如空气质量监测、水质监测、土壤湿度监测等。

通过感知和测量环境中的各种物理量，可以及时发现环境污染问题，保护生态环境。

3. 医疗健康：传感器技术在医疗健康领域具有广泛的应用。

比如心率传感器、血压传感器、血氧传感器等可以对患者的生理参数进行监测，帮助医生进行诊断和治疗。

4. 智能家居：传感器技术可以用于智能家居系统中，实现智能化的生活方式。

比如温湿度传感器、光照传感器、人体红外传感器等可以感知室内环境的变化，自动调节空调、照明等设备。

光电传感器的分类及应用1、什么是光电传感器光电式传感器是以光电器件作为转换元件的传感器。

它可用于检测直接引起光量变化的非电物理量，如光强、光照度、辐射测温、气体成分分析等;也可用来检测能转换成光量变化的其他非电量，如零件直径、表面粗糙度、应变、位移、振动、速度、加速度，以及物体的形状、工作状态的识别等。

光电式传感器具有非接触、响应快、性能可靠等特点，因此在工业自动化装置和机器人中获得广泛应用。

2、光电传感器的构成光电传感器在一般情况下，有三部分构成，它们分为:发送器、接收器和检测电路。

发送器对准目标发射光束，发射的光束一般来源于半导体光源，发光二极管(LED)、激光二极管及红外发射二极管。

光束不间断地发射，或者改变脉冲宽度。

接收器有光电二极管、光电三极管、光电池组成。

在接收器的前面，装有光学元件如透镜和光圈等。

在其后面是检测电路，它能滤出有效信号和应用该信号。

3、光电传感器的分类1、对射型光电传感器由发射器和接收器组成结构上是两者相互分离的在光束被中断的情况下会产生一个开关信号变化典型的方式是位于同一轴线上的光电开关可以相互分开达50米。

特征：辨别不透明的反光物体；有效距离大；因为光束跨越感应距离的时间仅一次；不易受干扰；可以可靠合适的使用在野外或者有灰尘的环境中；装置的消耗高；两个单元都必须敷设电缆。

2、漫反射型光电传感器当传感器发射光束时，目标产生漫反射，发射器和接收器构成单个的标准部件，当光电传感器有足够的组合光返回接收器时，传感器状态发生变化，作用距离的典型值一直到3米。

特征：有效作用距离是由目标的反射能力决定；由目标表面性质和和颜色决定；较小的装配开支；当传感器由单个元件组成时；通常是可以达到粗定位；采用背景抑制功能调节测量距离；对目标上的灰尘敏感和对目标变化了的反射性能敏感。

3、镜面反射型光电传感器由发射器和接收器构成的情况是一种标准配置，从发射器发出的光束在对面的反射镜被反射，即返回接收器。

光电传感器原理及应用领域光电传感器是一种能够将光信号转换为电信号的传感器。

它利用光电效应和半导体材料的特性来实现光信号的转换。

光电传感器具有高灵敏度、高精度和快速响应的特点，广泛应用于工业、农业、医疗、环境监测、安防等领域。

光电传感器的原理主要基于光电效应。

光电效应是指当光线照射到物质表面时，会激发出电子从物质表面跃迁到导带中。

光电传感器通常由光电二极管或光电三极管组成。

当光线照射到光电传感器的敏感区域，光电二极管或光电三极管中的半导体材料会吸收光能，产生电子-空穴对。

电子将被推向导电层，形成电流。

通过测量电流的大小，我们可以知道光线的强度。

光电传感器的应用领域非常广泛。

以下是一些常见的应用：1. 工业自动化：在工业自动化领域，光电传感器常用于检测和计数产品。

例如，在生产线上，光电传感器可以用来检测产品的存在和位置，以便进行适当的操作和控制。

2. 机器人技术：光电传感器可以用于机器人技术中的姿态感知和避障。

通过在机器人周围安装光电传感器，可以检测到障碍物并避免碰撞。

3. 光电开关：光电开关是一种基于光电传感器原理的开关装置。

它可以通过光束的中断或反射来触发电路的开关动作。

光电开关在自动化控制系统中广泛应用，例如自动门、自动售货机等。

4. 医疗设备：光电传感器在医疗设备中有广泛应用。

例如，在心率监测仪中，光电传感器可以检测到脉搏的变化，以实时监测病人的心率。

在血氧饱和度测量仪中，光电传感器可以用来测量血液中的氧气含量。

5. 环境监测：光电传感器可以用于环境监测中的气体检测。

例如，通过测量光电传感器上氧化剂的氧化速率，可以确定大气中有毒气体的浓度。

6. 安防系统：光电传感器在安防系统中的应用也非常常见。

例如，在入侵报警系统中，光电传感器可以用来检测到房间内是否有人进入，从而触发报警。

综上所述，光电传感器通过光电效应实现了光信号到电信号的转换，具有高灵敏度、高精度和快速响应的特点。

它在工业、农业、医疗、环境监测、安防等领域都有广泛应用。

光电传感器的选用与使用技巧光电传感器作为现代工业自动化领域中不可或缺的重要元件，广泛应用于各个行业中。

本文将重点介绍光电传感器的选用与使用技巧，帮助读者更好地了解和运用光电传感器。

一、光电传感器的类型及特点光电传感器根据其工作原理可以分为反射型、透射型和投射型三种类型。

反射型光电传感器通过接收反射回来的光信号来检测物体的存在与否；透射型光电传感器则是通过物体遮挡光源来检测物体的存在与否；投射型光电传感器则是利用光束的投射与接收来完成物体检测。

选用光电传感器时，需要根据具体的应用场景和需求来确定所需的传感器类型。

反射型光电传感器适用于需要物体靠近传感器时进行检测的场合；透射型光电传感器适用于需要物体遮挡光源时进行检测的场合；而投射型光电传感器适用于需要对物体的距离进行准确测量的场合。

二、选用光电传感器的关键因素1. 检测距离：根据需要检测的距离确定光电传感器的探测范围。

不同型号的光电传感器具有不同的最大检测距离，因此在选用时需根据实际需求进行选择。

2. 材料适应性：在某些特殊场合，光电传感器在检测时可能会遇到一些特殊材料，如透明物体或金属物体。

因此，在选用时需要考虑光电传感器对特殊材料的适应性，以保证检测的准确性。

3. 环境适应性：光电传感器在工业环境中工作，常常遇到各种干扰因素，如光线强度的变化、温度变化以及外界杂光等。

因此，选用光电传感器时需要考虑其在不同环境下的稳定性和可靠性。

4. 响应速度：对于一些需要高速响应的应用，如快速流水线上的物体检测，需要选用响应速度较快的光电传感器，以保证检测的精确性和准确性。

三、光电传感器的使用技巧1. 安装位置：光电传感器的安装位置对于检测的准确性至关重要。

应将光电传感器安装在能确保光束与被检测物体有良好接触的位置，并避免光束被其他物体遮挡。

同时还要注意保持光电传感器与被检测物体的相对位置的稳定性，避免干扰信号的产生。

2. 清洁维护：光电传感器在使用过程中容易受到灰尘、污垢等的影响，导致检测不准确。

传感器的分类及特点传感器是用于将感知到的信息转化成可供人和机器理解的信号或者用于探微仪器、感知器、研究装置、计量器及其他设备上的核心部件。

根据其工作原理和应用领域不同，传感器可以分为多种类型，并具有各自独特的特点。

1.分类1.1根据感知物理量的种类按照传感器所感知的物理量的种类，传感器可以分为以下几类：（1）温度传感器：用于感知环境的温度变化，常用的有热敏电阻、热电偶和红外温度传感器等。

（2）压力传感器：用于感知物体所受外力的大小，常见的有压力电阻、压电传感器和电容式压力传感器等。

（3）湿度传感器：用于感知环境的湿度变化，常见的有电容湿度传感器和电导湿度传感器等。

（4）光电传感器：用于感知光的强度和光的频率，常见的有光敏电阻、光敏二极管和光敏三极管等。

（5）气体传感器：用于感知气体浓度和成分，常见的有化学传感器和电化学传感器等。

（6）加速度传感器：用于感知物体的加速度和震动，常见的有压电加速度传感器和惯性式加速度传感器等。

（7）位置传感器：用于感知物体的位置和位移，常见的有旋转编码器、线性位移传感器和倾角传感器等。

（8）流量传感器：用于感知流体的流量，常见的有电磁流量传感器和热式流量传感器等。

（9）生物传感器：用于感知生物体的生理特征，常见的有心率传感器和脑电传感器等。

（10）运动传感器：用于感知人体的运动特征，常见的有加速度计和陀螺仪等。

（11）声音传感器：用于感知声波的压力、振动或声级，常见的有麦克风和声强传感器等。

（12）化学传感器：用于感知化学物质的浓度和成分，常见的有气敏电阻和化学发光传感器等。

1.2根据工作原理的不同按照传感器的工作原理不同，传感器可以分为以下几类：（1）电阻型传感器：根据电阻值的变化来感知物理量的变化，常见的有热敏电阻和力敏电阻等。

（2）电容型传感器：根据电容值的变化来感知物理量的变化，常见的有电容湿度传感器和电容位移传感器等。

（3）电感型传感器：根据电感值的变化来感知物理量的变化，常见的有磁感应式流量传感器和接近开关等。
