电位器引脚引言电位器是一种用来调整电器电阻值的设备。
它通常由一个旋钮和一些引脚组成。
这些引脚在电位器的使用过程中起到了重要的作用。
本文将详细介绍电位器的引脚及其功能。
1. 电位器引脚的基本结构电位器通常由三个引脚组成,分别是中心引脚(通常称为游标)、左引脚和右引脚。
其中,左引脚连接到电位器的顶部,右引脚连接到电位器的底部,而中心引脚则位于左右引脚之间。
这种布局使得电位器能够起到调节电阻值的作用。
2. 引脚的功能2.1 中心引脚(游标引脚)中心引脚是电位器的最重要的引脚之一。
它实际上是电位器的滑动触点,可以通过旋钮来控制其位置。
当旋钮转动时,中心引脚的位置也会发生相应的变化。
中心引脚在电位器的电阻器值调节中起到了关键的作用。
2.2 左引脚和右引脚左引脚和右引脚是电位器的另外两个引脚。
它们分别连接到电位器的顶部和底部。
当旋钮转动时,中心引脚与左引脚或者右引脚之间的电阻值会发生变化。
左引脚和右引脚为电位器提供了一个可调节的电阻范围。
3. 引脚的应用电位器引脚的设计使得它可以在各种电子电路中得到应用。
下面是一些电位器引脚的常见应用场景:3.1 电压分压器电压分压器是一种常见的电路,用于将输入电压分成较低的输出电压。
在这种电路中,电位器的三个引脚按照特定的配置连接到电路中。
中心引脚和左/右引脚之间的电阻值可以通过旋钮来调节,从而改变输出电压。
3.2 音量控制器音量控制器是用于调节音频设备音量的装置。
在音量控制器中,电位器的中心引脚与音频输入连接,左引脚与音频输出连接,右引脚则连接到接地。
通过旋转电位器旋钮,可以改变音频信号通过电位器的电阻值,从而实现音量的调节。
3.3 可变电阻调节器可变电阻调节器是将电阻值可调节的电路元件。
它常见于电路调试和仪器设备中。
通过旋转电位器旋钮,可以调节中心引脚与左引脚或者右引脚之间的电阻值,以满足特定的电路需求。
结论电位器引脚是电位器的重要组成部分。
中心引脚、左引脚和右引脚分别在电位器的功能调节中起着关键作用。

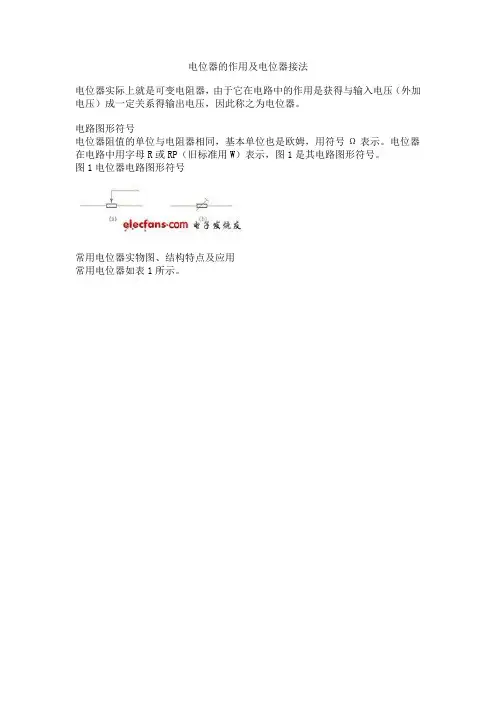

电位器的作用及电位器接法电位器实际上就是可变电阻器,由于它在电路中的作用是获得与输入电压(外加电压)成一定关系得输出电压,因此称之为电位器。
电路图形符号电位器阻值的单位与电阻器相同,基本单位也是欧姆,用符号Ω表示。
电位器在电路中用字母R或RP(旧标准用W)表示,图1是其电路图形符号。
图1电位器电路图形符号常用电位器实物图、结构特点及应用常用电位器如表1所示。
表1常用电位器实物图及应用电位器的主要参数电位器的主要参数有标称阻值、额定功率、分辨率、滑动噪声、阻值变化特性、耐磨性、零位电阻及温度系数等。
1、电位器的标称阻值和额定功率2、电位器上标注的阻值叫标称阻值。
3、电位器的额定功率是指在直流或交流电路中,当大气压为87~107kPa,在规定的额定温度下长期连续负荷所允许消耗的最大功率。
线绕和非线绕电位器的额定功率系列入表2所示。
表2电位器额定功率标称系列(单位:功率)电位器的阻值变化特性阻值变化特性是指电位器的阻值随活动触点移动的长度或转轴转动的角度变化的关系,即阻值输出函数特性。
常用的阻值变化特性有3种,如图所示。
图电位器阻值变化曲线直线式(X型):随着动角点位置的变化,其阻值的变化接近直线。
指数式(Z型):电位器阻值的变化与动角点位置的变化成指数关系。
①直线式电位器的阻值变化与旋转角度成直线关系。
当电阻体上的导电物质分布均匀时,单位长度的阻值大致相等。
它适用于要求调节均匀的场合(如分压器)。
②指数式电位器因电阻体上的导电物质分布不均匀,电位器开始转动时,阻值变化较慢,转动角度增大时,阻值变化较陡。
指数式电位器单位面积允许承受的功率不等,阻值变化小的一端允许承受的功率较大。
它普遍应用于音量调节电路里,因为人耳对声音响度的听觉最灵敏,当音量大到一定程度后,人耳的听觉逐渐变迟钝。
所以音量调节一般采用指数式电位器,使声音的变化显得平稳、舒适。
③对数式电位器因电阻体上导电物质的分布也不均匀,在电位器开始转动时,其阻值变化很快,当转动角度增大时,转动到接近阻值大的一端时,阻值变化比较缓慢。
戴维宁定理实验报告实验二:戴维宁定理的验证实验报告范本实验二:戴维宁定理的验证一(实验目的:(1) 用实验来验证戴维宁定理,加深戴维宁定理的理解; (2) 学习直流仪器仪表的测量方法。
二(实验原理:任何一个线性网络,如果只研究其中的一个支路的电压和电流,则可将电路的其余部分看作一个含源一端口网络,而任何一个线性含源一端口网络对外部电路的作用,可用一个等效电压源来代替,该电压源的电动势E,等于这个含源一端口网络的开路电压Uoc,其等效内阻Rs等于这个含源一端口网络中各电源均为零时(电压源短路,电流源断开)无源一端口网络的入端电阻R,这个结论就是戴维宁定理。
三(实验内容及步骤:(1) 按图(1)接线,改变负载电阻R,测量出UAB和IR的数值,特别注意要测量出R=?及R=0时的电压和电流,填写下表:AUocRABB(2) 测量无源一端口网络的入端电阻。
将电流源去掉(开路),电压源去掉(去除用导线短接),再将负载电阻开路,测量AB两端的电阻RAB,该电阻即为网络的入端电阻。
或通过计算公式:入端电阻RAB=UAB开路电压/IR短路电流。
(RAB=524欧)(3) 调节电阻箱的电阻,使其等于RAB,然后将稳压电源输出调到Uoc(步骤1的开路电压)与RAB串联,如图(2)。
重复测量UAB和IR,并与步骤1所测量的数值比较,验证戴维宁四(误差及结果分析:(1)根据所学理论知识,计算采用戴维宁定理计算在不同电阻R情况下UAB和IR。
(2)步骤1和步骤3测量的两组数据分析比较,分析产生误差的原因篇二:戴维宁定理实验报告 - 2《电路原理》实验报告实验时间:2012/4/26一、实验目的二、实验原理戴维宁定理指出:任何一个线性有源一端口网络,对于外电路而言,总可以用一个理想电压源和电阻的串联形式来代替,理想电压源的电压等于原一端口的开路电压Uoc,其电阻(又称等效内阻)等于网络中所有独立源置零时的入端等效电阻Req,见图2-1。

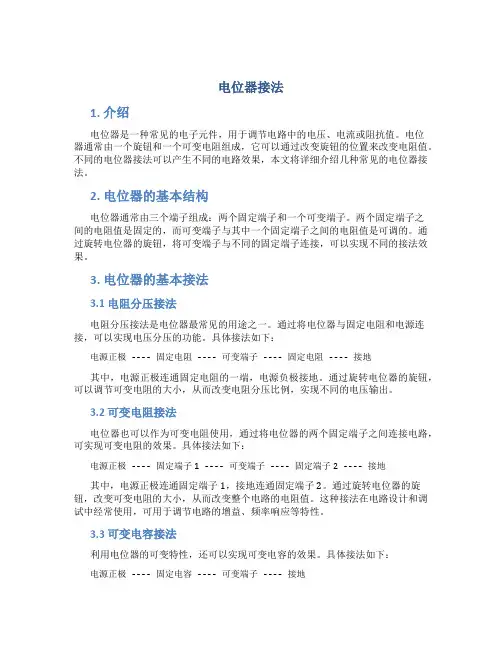

电位器接法1. 介绍电位器是一种常见的电子元件,用于调节电路中的电压、电流或阻抗值。
电位器通常由一个旋钮和一个可变电阻组成,它可以通过改变旋钮的位置来改变电阻值。
不同的电位器接法可以产生不同的电路效果,本文将详细介绍几种常见的电位器接法。
2. 电位器的基本结构电位器通常由三个端子组成:两个固定端子和一个可变端子。
两个固定端子之间的电阻值是固定的,而可变端子与其中一个固定端子之间的电阻值是可调的。
通过旋转电位器的旋钮,将可变端子与不同的固定端子连接,可以实现不同的接法效果。
3. 电位器的基本接法3.1 电阻分压接法电阻分压接法是电位器最常见的用途之一。
通过将电位器与固定电阻和电源连接,可以实现电压分压的功能。
具体接法如下:电源正极 ---- 固定电阻 ---- 可变端子 ---- 固定电阻 ---- 接地其中,电源正极连通固定电阻的一端,电源负极接地。
通过旋转电位器的旋钮,可以调节可变电阻的大小,从而改变电阻分压比例,实现不同的电压输出。
3.2 可变电阻接法电位器也可以作为可变电阻使用,通过将电位器的两个固定端子之间连接电路,可实现可变电阻的效果。
具体接法如下:电源正极 ---- 固定端子1 ---- 可变端子 ---- 固定端子2 ---- 接地其中,电源正极连通固定端子1,接地连通固定端子2。
通过旋转电位器的旋钮,改变可变电阻的大小,从而改变整个电路的电阻值。
这种接法在电路设计和调试中经常使用,可用于调节电路的增益、频率响应等特性。
3.3 可变电容接法利用电位器的可变特性,还可以实现可变电容的效果。
具体接法如下:电源正极 ---- 固定电容 ---- 可变端子 ---- 接地其中,电源正极连通固定电容的一端,接地连通可变端子。
通过旋转电位器的旋钮,改变可变电容的大小,从而改变整个电路的电容值。
这种接法在一些需要动态调节电容的电路中非常有用,比如调谐电路、滤波电路等。
4. 总结电位器是一种常见的电子元件,通过改变电位器的接法,可以实现不同的电路效果。

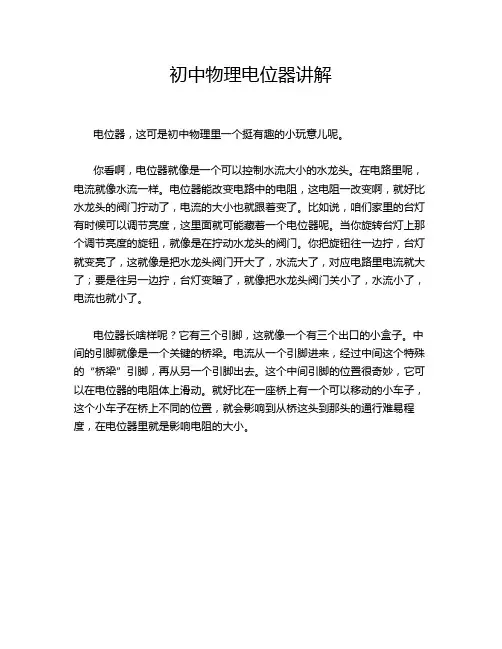

初中物理电位器讲解电位器,这可是初中物理里一个挺有趣的小玩意儿呢。
你看啊,电位器就像是一个可以控制水流大小的水龙头。
在电路里呢,电流就像水流一样。
电位器能改变电路中的电阻,这电阻一改变啊,就好比水龙头的阀门拧动了,电流的大小也就跟着变了。
比如说,咱们家里的台灯有时候可以调节亮度,这里面就可能藏着一个电位器呢。
当你旋转台灯上那个调节亮度的旋钮,就像是在拧动水龙头的阀门。
你把旋钮往一边拧,台灯就变亮了,这就像是把水龙头阀门开大了,水流大了,对应电路里电流就大了;要是往另一边拧,台灯变暗了,就像把水龙头阀门关小了,水流小了,电流也就小了。
电位器长啥样呢?它有三个引脚,这就像一个有三个出口的小盒子。
中间的引脚就像是一个关键的桥梁。
电流从一个引脚进来,经过中间这个特殊的“桥梁”引脚,再从另一个引脚出去。
这个中间引脚的位置很奇妙,它可以在电位器的电阻体上滑动。
就好比在一座桥上有一个可以移动的小车子,这个小车子在桥上不同的位置,就会影响到从桥这头到那头的通行难易程度,在电位器里就是影响电阻的大小。
那电位器在电路里到底有多重要呢?这就像一个乐队里的指挥一样重要。
没有电位器,好多电路就不能按照我们想要的方式工作了。
就像一个乐队没有指挥,大家都乱弹琴,声音肯定不好听。
在收音机里,电位器可以用来调节音量的大小。
如果没有电位器,收音机要么声音特别大,震得耳朵疼,要么声音小得都听不见,这多糟糕啊。
再比如在一些电子玩具里,电位器可以控制玩具的速度或者灯光的闪烁频率。
要是没有电位器,那玩具就变得很单调,要么快得停不下来,要么慢得像乌龟爬,灯光闪起来也没个节奏,就像一个人跳舞没有音乐一样别扭。
电位器的原理其实也不难理解。
它是根据电阻定律来工作的。
电阻的大小和材料、长度、横截面积有关。
电位器里面的电阻体就像是一条长长的路,当中间那个可滑动的触点在电阻体上移动的时候,就相当于改变了电流要走的路的长度。
路变长了,电阻就大了,电流就小了;路变短了,电阻就小了,电流就大了。

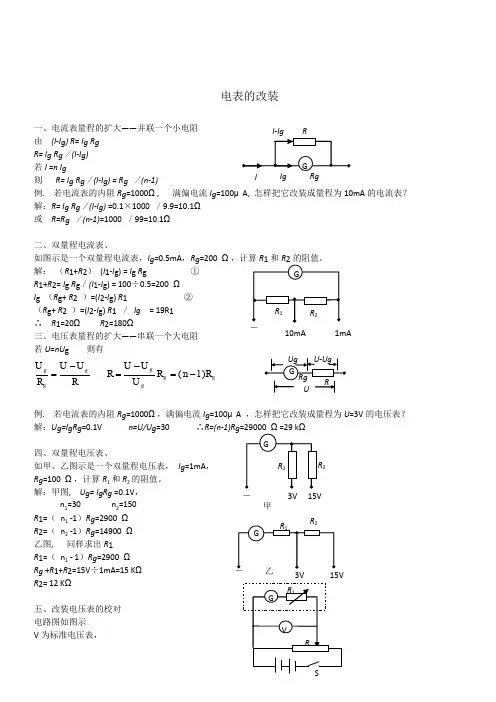

电表的改装一、电流表量程的扩大——并联一个小电阻 由 (I-I g ) R= I g R g R= I g R g /(I-I g )若I =n I g则 R= I g R g /(I-I g ) = R g /(n-1)例. 若电流表的内阻R g =1000Ω, 满偏电流I g =100μA, 怎样把它改装成量程为10mA 的电流表? 解:R= I g R g /(I-I g ) =0.1×1000 /9.9=10.1Ω 或 R=R g /(n-1)=1000 /99=10.1Ω二、双量程电流表、如图示是一个双量程电流表,I g =0.5mA ,R g =200 Ω和R 的阻值。
解: (R 1+R 2) (I 1-I g ) = I g R g① R 1+R 2= I g R g /(I 1-I g ) = 100÷0.5=200 Ω I g (R g+ R 2 )=(I 2-I g ) R 1② (R g + R 2 )=(I 2-I g ) R 1 / Ig = 19R 1 ∴ R 1=20Ω R 2=180Ω三、电压表量程的扩大——串联一个大电阻 若U =nU g 则有RU U R U ggg -=g g gg R )n (R U U U R 1-=-=例. 若电流表的内阻R g =1000Ω,满偏电流I g =100μA ,怎样把它改装成量程为U =3V 的电压表? 解:U g =I g R g =0.1V n=U/U g =30 ∴R=(n-1)R g四、双量程电压表、如甲、乙图示是一个双量程电压表, I g =1mA , R g =100 Ω,计算R 1和R 2的阻值。
解:甲图, U g = I g R g =0.1V , n 1=30 n 2=150 R 1=( n 1 -1)R g =2900 Ω R 2=( n 2 -1)R g =14900 Ω 乙图, 同样求出R 1R 1=( n 1 - 1)R g =2900 Ω R g +R 1+R 2=15V ÷1mA=15 K Ω R 2= 12 K Ω五、改装电压表的校对 电路图如图示 V 为标准电压表,I 10mA 1mA -215V3V 甲 3V 15VR 为滑动变阻器(分压器接法), 虚线框中为改装电压表。

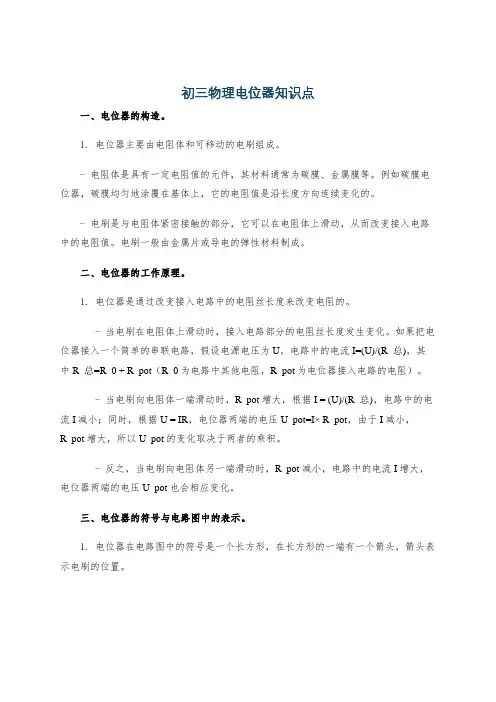

初三物理电位器知识点一、电位器的构造。
1. 电位器主要由电阻体和可移动的电刷组成。
- 电阻体是具有一定电阻值的元件,其材料通常为碳膜、金属膜等。
例如碳膜电位器,碳膜均匀地涂覆在基体上,它的电阻值是沿长度方向连续变化的。
- 电刷是与电阻体紧密接触的部分,它可以在电阻体上滑动,从而改变接入电路中的电阻值。
电刷一般由金属片或导电的弹性材料制成。
二、电位器的工作原理。
1. 电位器是通过改变接入电路中的电阻丝长度来改变电阻的。
- 当电刷在电阻体上滑动时,接入电路部分的电阻丝长度发生变化。
如果把电位器接入一个简单的串联电路,假设电源电压为U,电路中的电流I=(U)/(R_总),其中R_总=R_0 + R_pot(R_0为电路中其他电阻,R_pot为电位器接入电路的电阻)。
- 当电刷向电阻体一端滑动时,R_pot增大,根据I = (U)/(R_总),电路中的电流I减小;同时,根据U = IR,电位器两端的电压U_pot=I× R_pot,由于I减小,R_pot增大,所以U_pot的变化取决于两者的乘积。
- 反之,当电刷向电阻体另一端滑动时,R_pot减小,电路中的电流I增大,电位器两端的电压U_pot也会相应变化。
三、电位器的符号与电路图中的表示。
1. 电位器在电路图中的符号是一个长方形,在长方形的一端有一个箭头,箭头表示电刷的位置。
- 在实际的电路图中,电位器常用来调节电路中的电流、电压等物理量。
例如,在一个简单的调光电路中,电位器与灯泡串联,通过调节电位器的阻值来改变电路中的电流,从而调节灯泡的亮度。
- 当电位器与其他元件连接时,要注意连接的方式。
如果是串联,电位器阻值的变化会直接影响整个串联电路的总电阻、电流和电压分配;如果是并联,电位器阻值的变化会影响并联电路的总电阻、各支路的电流分配等。
四、电位器的应用。
1. 在音量调节中的应用。
- 在收音机、音响等设备中,电位器被广泛用于音量调节。
声音信号是一种电信号,通过改变电位器的阻值,可以改变音频放大电路的输入电压或电流,从而调节音量大小。

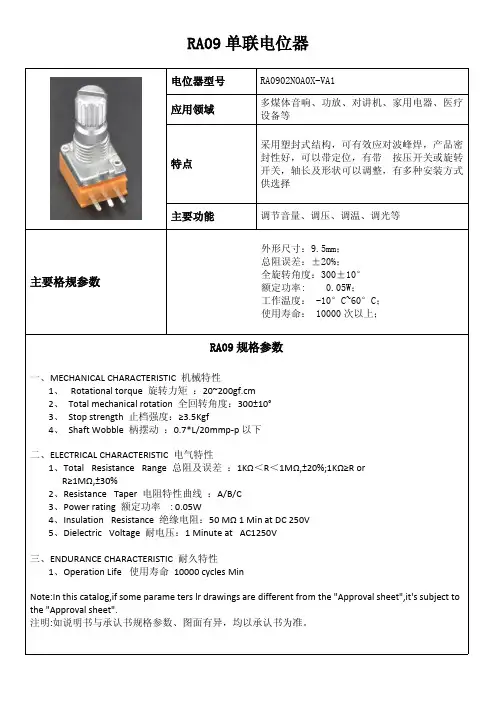

RA09单联电位器电位器型号RA0902NOA0X-VA1应用领域多煤体音响、功放、对讲机、家用电器、医疗设备等特点采用塑封式结构,可有效应对波峰焊,产品密封性好,可以带定位,有带按压开关或旋转开关,轴长及形状可以调整,有多种安装方式供选择主要功能调节音量、调压、调温、调光等主要格规参数外形尺寸:9.5mm;总阻误差:±20%;全旋转角度:300±10°额定功率:0.05W;工作温度:-10°C~60°C;使用寿命:10000次以上;RA09规格参数一、MECHANICAL CHARACTERISTIC机械特性1、Rotational torque旋转力矩:20~200gf.cm2、Total mechanical rotation全回转角度:300±10°3、Stop strength止档强度:≥3.5Kgf4、Shaft Wobble柄摆动:0.7*L/20mmp-p以下二、ELECTRICAL CHARACTERISTIC电气特性1、Total Resistance Range总阻及误差:1KΩ<R<1MΩ,±20%;1KΩ≥R orR≥1MΩ,±30%2、Resistance Taper电阻特性曲线:A/B/C3、Power rating额定功率:0.05W4、Insulation Resistance绝缘电阻:50MΩ1Min at DC250V5、Dielectric Voltage耐电压:1Minute at AC1250V三、ENDURANCE CHARACTERISTIC耐久特性1、Operation Life使用寿命10000cycles MinNote:In this catalog,if some parame ters lr drawings are different from the"Approval sheet",it's subject to the"Approval sheet".注明:如说明书与承认书规格参数、图面有异,均以承认书为准。
电位器原理图
电位器是一种用来调节电阻值的电子元件,它通常由一个旋钮和一组固定的电阻组成。
在电路中,电位器可以用来调节电流、电压和功率,是一种非常常用的元件。
在本文中,我们将详细介绍电位器的原理图及其工作原理。
首先,让我们来看一下电位器的原理图。
电位器的原理图通常由一个旋钮和三个引脚组成。
其中,两个引脚连接着固定的电阻,而第三个引脚连接着可变的电阻。
通过旋转旋钮,可变电阻的电阻值可以被调节,从而改变整个电路的电阻值。
在实际应用中,电位器可以用来调节电路的亮度、音量、频率等参数。
例如,在调节电路的亮度时,电位器可以被连接到LED灯的电路中,通过调节电位器的旋钮,可以改变电路中的电阻值,从而改变LED灯的亮度。
在调节音量时,电位器可以被连接到音响电路中,通过调节电位器的旋钮,可以改变音响电路中的电阻值,从而改变音响的音量。
除了用来调节电路参数外,电位器还可以被用来作为传感器使用。
例如,当电位器被连接到温度传感器中时,通过调节电位器的
旋钮,可以改变电路中的电阻值,从而改变温度传感器的灵敏度。
这样,电位器不仅可以用来调节电路参数,还可以用来感知外部环境的变化。
总的来说,电位器是一种非常常用的电子元件,它可以用来调节电路参数,也可以用来作为传感器使用。
通过对电位器的原理图及其工作原理的了解,我们可以更好地应用电位器到实际电路中,从而实现对电路参数的精确控制。
希望本文对您有所帮助,谢谢阅读!。
【电位器】电位器四个常见问题1.电位器的作用如何?电位器是具有三个引出端、阻值可按某种变化规律调整的电阻元件。
电位器通常由电阻体和可移动的电刷构成。
当电刷沿电阻体移动时,在输出端即获得与位移量成确定关系的电阻值或电压。
作用:电位器在电路中的紧要作用有以下几个方面1.用作分压器电位器是一个连续可调的电阻器,当调整电位器的转柄或滑柄时,动触点在电阻体上滑动。
此时在电位器的输出端可获得与电位器外加电压和可动臂转角或行程成确定关系的输出电压。
2.用作变阻器电位器电位器用作变阻器时,应把它接成两端器件,这样花电位器的行程范围内,便可获得一个平滑连续变化的电阻值。
3.用作电流掌控器当电位器作为电流掌控器使用时,其中一个选定的电流输出端必需是滑动触点引出端。
电位器应注意事项:1.使用前应先对电位器的质量进行检查。
电位器的轴柄应转动快捷、松紧适当,无机械杂声。
用万用表检查标称电阻值,应符合要求。
若用万用表测量电位器固定端与滑动端接线片间的电阻值,在缓慢旋转电位器旋柄轴时,表针应平稳转动、无跳动现象。
2.由于电位器的一些零件是用聚碳酸酣等合成树脂制成的,所以不要在含有氨、胺、碱溶液和芳香族碳氢化合物、酮类、卤化碳氢化合物等化学物品浓度大的环境中使用,以延长电位器的使用寿命。
3.对于有接地焊片的电位器,其焊片必需接地,以防外界干扰。
4.电位器不要超负载使用,要在额定值内使用。
当电位器作变阻器调整电流使用时,允许功耗应与动触点接触电刷的行程成比例地削减,以保证流过的电流不超过电位器允许的额定值,防止电位器由于局部过载而失效。
为防止电位器阻值调整接近零时的电流超过允许的最大值,请串接一限流电阻,以避开电位器过流而损坏。
5.电流流过高阻值电位器时产生的电压降,不得超过电位器所允许的最大工作电压。
6.为防止电位器的接点、导电层变质或烧毁,小阻值电位器的工作电流不得超过接点允许的最大电流。
7.电位器在安装时必需坚固牢靠,应紧固的螺母应用充分的力矩拧紧到位,以防长朝使用过程中发生松动变位,与其他元件相碰而引生电路故障。
现实生活中,我们在使用电位器的时候,电位器要怎么接线呢?下面小编为大家简单介绍一下吧。
一、电位器怎么接线电位器常规是有引脚的,且其两边的电阻值是固定的,假如是它是可变分压电阻,接线时得把一端接输入电压,而中端接输出电压,下端接地。
假如它是做可变电阻时,一端要先接输入的电压,中端要接输出电压,下端要悬空或者跟中间端相接。
二、电线在连接时有哪些注意事项1、电线在接线以前,电线设备跟开关插座的接线柱中都是有相关标识的。
我们可以根据相关标识来连接电线,假如电线要跟零线的接线端相接的情况下,我们是没有办法从电线颜色来区分火线还是零线的,这时可以从万用表来进行检测。
在接线时,不能把线路接错了。
2、在接线以前,要先检查电线中有没有破损的情况,然后把电线的规格检查一下。
看看跟电线设备规格是否相互匹配,假如电线规格特别小,就会使线路有超载跳闸的现象。
在接线的时候,要看一下电线绝缘层有没有去除一部分。
假如铜芯露出的情况比较多,那么电线在接好之后,要用绝缘胶布把裸露的铜芯给包裹严实,不然就会有安全隐患。
3、而且线路再连接完成后,要拉一下线路,看看接头有没有连接牢固。
假如接头连接有松散的情况下,要重新连接完成。
而且电线线路在连接的时候,要先把线路的连接方式确定到位,然后再把电线进行布置。
小编总结:以上就是小编为大家介绍电位器怎么接线的内容,希望可以对大家有所帮助。
如果大家也想了解电位器怎么接线的这种情况,可以参照上述的内容来选择合适的方法进行了解。
扩展资料:电位器引脚检测以三个引脚的电位器为例,一般电位器引脚的滑片在输入和输出两引脚之间,可以先根据电位器的外貌特征,很快就可以找出哪一个是滑片。
但是为了进一步验证可以使用万用表来检测。
检测步骤:如果事先知道电位器标称阻值,可以用万用表调至电阻档,红黑两个表头接至任意两根引脚之间,并旋转(如果可以)另一个引脚,如果发现阻值不变,那么旋转的那个就是滑片引脚,两外两个就是输入和输出引脚,如果按照你所需要的方向旋转并且阻值逐渐增大,那么一开始为零的那个就是输入引脚,另外一个则是输出引脚。
电位器常用型号范文电位器是一种用于调节电流或电压的电子元件,常用于电子产品和电路中。
电位器的常用型号有固定电阻型、可变电阻型和可变电容型等。
其中,固定电阻型电位器是最常见的型号。
它由一个固定的电阻组成,通常有两个固定接线点和一个可移动接线点。
通过调节可移动接线点的位置,可以改变从固定接线点到可移动接线点的电阻值,从而影响电路中的电流或电压。
可变电阻型电位器与固定电阻型电位器类似,但可调节的电阻值不是通过移动接线点,而是通过调节旋钮或滑块来实现的。
常见的可变电阻型电位器有旋钮电位器和滑动电位器。
旋钮电位器通过旋转旋钮来调节电阻值,而滑动电位器通过滑动滑块来调节电阻值。
这种型号的电位器常用于音响设备、调光器和电路调试中。
可变电容型电位器是一种特殊的电位器,主要用于调节电容值。
它由一个可调的电容器和一个或多个固定电容器组成。
通过调节可调电容器的电容值,可以改变电路中的频率响应或信号传输特性。
这种型号的电位器常用于无线电设备、滤波器和频率调节器等。
除了上述常用型号外,还有一些特殊的电位器,如陶瓷电位器、多回转电位器和数字电位器等。
陶瓷电位器是一种使用陶瓷材料制成的电位器,具有较高的耐热性和耐腐蚀性,常用于高温环境或特殊场合。
多回转电位器是一种可以进行多次旋转的电位器,适用于精确调节电阻值的场合。
数字电位器是一种使用数字信号控制的电位器,通过数字输入来实现电阻或电容值的调节。
电位器的选型主要考虑以下几个方面:工作电流、工作电压、电阻范围、调节精度和尺寸等。
不同的应用场景和要求将决定选择何种类型的电位器。
总之,电位器是电子产品中一种常用的调节电流或电压的电子元件。
它的常见型号包括固定电阻型、可变电阻型和可变电容型等。
不同的型号具有不同的特点和应用场景,选择适合的电位器型号是设计和制造高质量电子产品的关键因素之一。
