粗格栅及污水提升泵房结构计算书

结构计算书

一.设计总信息:

1.本工程地下结构采用钢筋混凝土沉井。

2.结构设计使用年限50年;建筑结构安全等级II级,结构重要性系数1.0。

3.基本风压0.8KN/m2。

4.抗震设防烈度7度;设计基本地震加速度值为0.10g;设计地震分组为第Ⅰ组;场地类别Ⅲ类;建筑抗震设防分类为丙类。

5.地基基础设计等级丙级。

二.主要材料及要求:

1.混凝土:

(1)井底混凝土封底采用C20;

(2)垫层和填充混凝土为C15;

(3)沉井壁板和底板为C30;

(4)地下结构混凝土抗渗标号均为P6。

2.钢筋:HPB300级钢,fy=270N/mm2;HRB400级钢,fy=360N/mm2板材:Q235

焊条:HPB300级钢及Q235用E43型;HRB400级钢用E50型。

3.砌体材料:Mu10非承重粘土多孔砖砌体墙,块体自重≤11KN/m3,混合砂浆强度等级为M7.5(地下部分为水泥砂浆)。

三.设计采用主要规范:

1.《泵站设计规范》(GB50265-2010);

2.《建筑结构荷载规范》(GB50009-2012);

3.《建筑抗震设计规范》(GB50011-2010);

4.《建筑地基基础设计规范》(GB50007-2011);

5.《混凝土结构设计规范》(GB50010-2010);

6.《钢结构设计规范》(GB50017-2003);

7.《给水排水工程构筑物结构设计规范》(GB50069-2002);

8.《给水排水工程钢筋混凝土沉井结构设计规程》(CECS 137:2002);

9.《地下工程防水技术规范》(GB50108-2008)

四.结构计算方法及应用软件:

1.沉井特种结构主要采用手算及理正结构工具箱6.5。

五.主要结构计算:

(一)沉井:

具体设计及说明见设计图.

1.沉井下沉计算:沉井起沉标高暂按-1.75,沉井地上制作部分按-9.10~0.20,标高均采用相对标高,详参设计图;地质断面参地勘报告

ZK21孔。

沉井自重:G1k= 148.066*25=3701.65 kN (注:CAD建3D模型查体积)

地下水浮托力:

F fw,k=0 kN (注:采用排水下沉法施工)

井壁摩擦力:

f k= (10*1.6+11*2.9+33*2.85)/(1.6+2.9+2.85)=19.31 kN/m2

F fk=2.5*[2*π*(4.3+0.5)]*19.31+(7.35-2.5)* [2*π

*(4.3+0.5)]*19.31*0.7

=3433.63 kN (注:阶梯式井壁外侧)

下沉系数:

K st=(G1k- F fw,k )/F fk=(3701.65-0)/ 3433.63=1.08>1.05满足要求。

2.下沉稳定计算:

地基反力:R b=π* (5*5-4.8*4.8)*180=1108.35 kN

总摩阻力:

F’fk= F fk =3433.63 kN

下沉稳定系数:

K sts=G1k/(F’fk+R b)= 3701.65/(1108.35+3433.63)=0.81

0.8

3.抗浮验算:

(1)封底混凝土厚度计算:封底假定1.2m,因考虑排水下沉,采用干封底施工,故不需要进行水下封底。

(2)封底阶段抗浮验算:

G k=G1k+π*4.1*4.1*1.2*22=3701.65+1394.19=5095.84 kN

F b fw,k=π*(1.6+2.9)*(4.3+0.5+0.2)^2*10=3534.29 kN

抗浮系数:

K fw=G k/ F b fw,k=5095.84/3534.29=1.44>1.0满足要求.

(3)使用阶段抗浮:

设计考虑封底混凝土与底板整体抗浮,加上上部配重后验算使用阶段抗浮,根据上面的验算使用阶段抗浮应能满足要求。

4.沉井井壁计算:

(1)井壁水平荷载计算:

)

地下水位上土压力F EP,k=k a·γs·Z, ka=tg2(45。-

2

地下水位下土压力F EP,k=k a·γ’s·Z,

水压力F w,k=γw·Z,地面堆载取10kN/m2

回填土φ取15,Ka=0.589,γs=18,γ’s=11

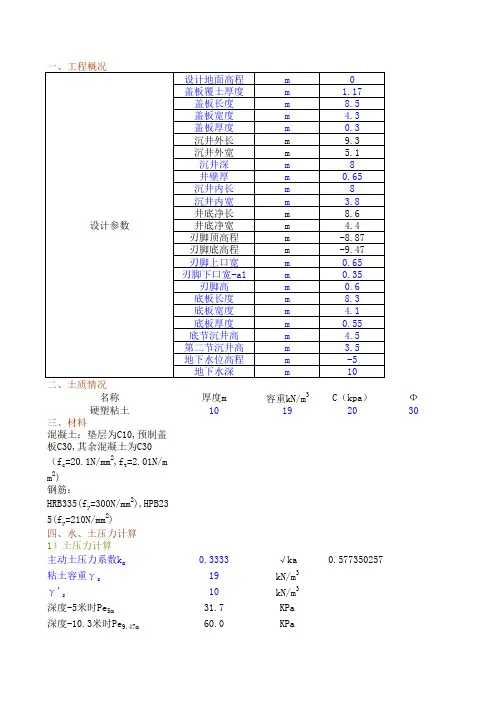

沉井井壁水平荷载如下:Array

(2)井壁配筋计算:

m=t1/t=400/500=0.8,取m=0.95;r c=4.3+0.25=4.55;α1~α12查《CECS 137-2002》附录B表B.0.1

均匀外荷载q1(水、土压力)作用下

M CB=α1*q1*t2=0.3566*0.5*0.5*q1=0.08915q1

M CD=α2*q1*t2=-0.3566*0.5*0.5*q1=-0.08915q1

M CA=α3*q1*t2=0

H CB=α4*q1*t2/r c=0.5601*0.5*0.5/4.55*q1=0.03077q1 H CD=α5*q1*t2/r c=0.5601*0.5*0.5/4.55*q1=0.03077q1 M B=H CB*(1-cosθ)*r c-M CB=0.05088q1

N B=-q1*r c+H CB =-4.51923q1

N CB=-q1*r c+H CB*cosθ=-4.51923q1

M D=-(1+ cosθ)*H CD*r c-M CD=0.22915q1

N D=-q1*r c+H CD=-4.51923q1

N CD=-q1*r c+H CD* cosθ=-4.51923q1

N CA=H CB-H CD=0

在一格隔墙内压荷载q2作用下

M CB=α6*q2*t2+α7*q2* r c 2=-3.1095 q2

M CD=α8*q2*t2+α9*q2* r c 2=-3.0203 q2

M CA’=α10*q2*t2+α11*q2* r c 2=6.1297 q2

M COA=-α10*q2*t2+α12*q2* r c 2=4.2417 q2

H CB=α13*q2*t2/r c+α14*q2*r c=-0.8760 q2

H CD=-α15*q2*t2/r c-α16*q2*r c=0.8452 q2

M B=H CB*(1-cosθ)*r c-M CB=-0.8763 q2

N B=q2*r c+H CB=3.674 q2

N CB=q2*r c+H CB*cosθ=3.674 q2
