l "3A" 智能建筑2 综合布线系统一般逻辑性地分为3 工作区子系统范围。
4 水平布线子系统设计范围5 管理子系统组成。
6 设备间7 综合布线系统的特点8 智能建筑组成。
9 建筑物的综合布线系统,分为三种不同的系统3.双绞线电缆有那几类，常用的是4 5类UTP电缆用来支持带宽 超5 类电缆的传输频率6 类双绞线电缆支持的带宽,7 类电缆带宽5 光纤由三部分组成6 光缆按传输模式分类7 单模光缆光源 多模光缆光源。
8 光纤配线架功能。
1. 设备间一般设备间的面积不应小于多少。
2. 我国通信行业标准规定 配线布线子系统的双绞线电缆最大长度3. 配线子系统的网络拓扑结构4. 双绞线电缆一般以箱为单位 每箱双绞线电缆的长度5. 管理子系统的三种管理标记。
6. 在不同类型的建筑物中 管理子系统两种管理方式。
8. 干线子系统的接合方法1.综合布线系统设计的一般步骤。
2. 配线子系统线缆规定为多长 线缆能否超出这一规定 为什么6.配线子系统的设计步骤。
1 什么是智能建筑 由哪些系统构成3 综合布线系统的基本含义是什么 与传统布线相比 具有哪些特点4 综合布线系统由哪几个子系统组成 。
5 综合布线系统有几个设计等级6 光缆传输的优缺点2 连接件的作用、类型3. 双绞线电缆有哪几类 各有什么优缺点4. 光缆主要有哪些类型 应如何选用5. 综合布线中的机柜有什么作用9. 干线子系统布线方法有哪些? 并说明其特点。
10. 干线子系统的连接方式有哪些? 如何选择这些连接方式?11. 干线子系统线缆是否都垂直布放 为什么12. 叙述干线子系统设计步骤。
13. 建筑群布线有几种方法 比较它们的优缺点。
14.管理子系统的管理方式、特点。
综合布线知识点总结第一部分：综合布线的概念及分类综合布线是指在建筑物内部进行的有关通信网络的综合布线系统工程。
综合布线是指为了满足当代建筑物内各类信息通信系统和智能化建筑设备的通信需求，而在建筑物内部进行的一种综合布线系统。
综合布线系统是信息通信网络的基础设施，它集成了声音、数据、视频和其他信息，是建筑物内各类信息设备和用户之间相互通信的基础设施。
综合布线系统的分类：1. 结构化布线系统：结构化布线系统是指在建筑物内联接各种信息通信设备的一种通用的、标准化的、灵活的布线系统。
结构化布线系统通常包括水平布线子系统、垂直布线子系统和设备间布线子系统。
水平布线子系统是指将终端设备与通信机房之间的联接系统；垂直布线子系统是指终端设备与水平布线系统之间的联接系统；设备间布线子系统是指各种信息设备之间的联接系统。
2. 非结构化布线系统：非结构化布线系统是指不符合结构化布线标准的布线系统。
由于非结构化布线系统的非标准化特点，使得这种布线系统的维护和管理非常困难，且难以适应信息技术的发展和建筑物内部的改变。
因此，结构化布线系统已经成为建筑物内部通信网的主流。
第二部分：综合布线的标准化和规范综合布线系统的标准化和规范是综合布线系统的设计、安装、维护和管理的重要依据。
综合布线系统的标准和规范主要包括国际标准、国家标准和行业标准。
1. 国际标准：国际标准主要是由ISO/IEC制定的有关综合布线系统的通用标准。
例如ISO/IEC 11801《信息技术——通信光纤布线系统规范》、ISO/IEC 24764《信息技术——通信铜质布线系统规范》等。
2. 国家标准：国家标准是由国家标准化委员会制定的有关综合布线系统的国家标准。
例如《GB 50311-2016 电信建设工程工程设计规范》、《GB 50312-2016 电信建设工程建设装璜工程技术规范》等。
3. 行业标准：行业标准是由政府部门和行业协会制定的有关综合布线系统的行业标准。
综合布线系统复习题综合布线系统复习题综合布线系统是现代建筑中不可或缺的一部分，它为各种通信和数据传输提供了稳定和高效的网络基础。
在这篇文章中，我们将回顾一些与综合布线系统相关的重要概念和技术。
通过复习这些题目，我们可以加深对综合布线系统的理解和应用。
一、综合布线系统的基本原理1. 什么是综合布线系统？2. 综合布线系统的主要组成部分有哪些？3. 综合布线系统的作用是什么？4. 综合布线系统的设计原则是什么？二、综合布线系统的设计与规划1. 在综合布线系统的设计中，哪些因素需要考虑？2. 什么是水平布线和垂直布线？3. 什么是水平布线子系统的主要组成部分？4. 什么是垂直布线子系统的主要组成部分？5. 综合布线系统的设计中，如何确定合适的电缆类型和规格？三、综合布线系统的电缆与连接器1. 常见的综合布线系统电缆类型有哪些？2. 不同类型的电缆适用于哪些场景？3. 综合布线系统中常用的连接器有哪些？4. 连接器的选择和安装对综合布线系统的性能有何影响？四、综合布线系统的测试与维护1. 综合布线系统的测试包括哪些内容？2. 如何进行综合布线系统的测试和故障排除？3. 综合布线系统的维护工作有哪些？五、综合布线系统的未来发展1. 综合布线系统在物联网时代的作用是什么？2. 有哪些新兴技术可以应用于综合布线系统？3. 综合布线系统的未来趋势是什么？通过对以上问题的复习，我们可以回顾和巩固对综合布线系统的理解。
同时，我们也可以了解到综合布线系统的设计、测试和维护等方面的重要知识。
在实际应用中，综合布线系统的正确设计和管理对于建筑内部的通信和数据传输至关重要。
因此，我们应该不断学习和更新综合布线系统的相关知识，以适应不断发展的技术和需求。
综合布线系统作为现代建筑中的重要组成部分，不仅为各种通信和数据传输提供了基础设施，还为未来的物联网时代奠定了基础。
通过不断学习和实践，我们可以更好地理解和应用综合布线系统，为建筑内部的通信和数据传输提供更稳定和高效的支持。
综合布线系统复习题及参考答案一、填空题1．管理是对工作区、电信间、设备间、进线间的配线设备、缆线、信息插座模块等设施按一定的模式进行标识和记录。
2、工作区是指一个独立的需要安装终端设备的区域。
3、建筑群子系统是建筑物之间的布线部分。
4、综合布线系统的接口是指设备的连接点。
5．对绞电缆按其包缠的是否有金属屏蔽层，可以分为 UTP电缆和STP电缆两大类。
6．5类、超 5 类、6类对绞电缆的传输频率依次为 100MHz、100MHz和250 MHz，5类、超 5 类、6 类对绞电缆支持的带宽依次为100MHz、100MHz和250 MHz 。
7、四对对绞电缆的线对颜色依次为蓝、橙、绿、棕。
8、光纤由纤芯、包层和涂覆层组成。
9．常见的62.5/125μm多模光纤中的62.5μm指的是纤芯的直径。
10、按传输模式分类, 光缆可以分为单模光缆和多模光缆两类。
11、19英寸标准机柜中，设备安装所占高度用一个特殊单位"U"表示，1U= 44.45mm 。
12. 常用的招标方式有__公开招标__和__邀请招标__两种形式。
13、国家标准规定，配线子系统的对绞电缆最大长度为 90米。
14、对绞电缆一般以箱为单位订购，每箱对绞电缆的长度为 305米。
15、干线子系统的接合方法有点对点端接和分支递减端接两种。
16、安装在墙上的信息插座，其位置宜高出地面 300mm 。
17、机柜底部必须焊有接地螺栓，并与接地铜牌连接。
18、为了保证桥架接地良好，在两槽的连接处必须用不小于2.5mm2的铜线进行连接。
19、桥架至信息插座底盒或桥架与金属管之间相连接的缆线宜采用金属软管敷设。
20、由于通信电缆的特殊结构，电缆在布放过程中承受的拉力不要超过电缆允许张力的 80% 。
21、对绞电缆预留长度：在工作区宜为 3~ 6厘米，电信间宜为 0.5~2米，设备间宜为 3~5米。
22、光缆布放路由宜盘留，预留长度宜为 3~5米，有特殊要求的应按设计要求预留长度。
综合布线复习要点第一篇：综合布线复习要点综合布线：就是指建筑物或建筑群内的线路布置标准化、简单化，它是一套标准的集成化分布式布线系统。
综合布线的特点：1.开放性2.灵活性3.标准化4.结构模块化5.可扩展性6.经济性综合布线系统的设计等级可分为：基本型、增强型、综合型通道：指信号的传输通道，即传输介质，不包括两端的设备，但包括设备电缆和工作区电缆以及连接插座间的接插软线，综合布线系统的通道时有线通道。
链路与通道有所不同，它在综合布线系统中是指两个接口间具有规定性能的传输路径，其范围比通道小。
在链路中既不包括两端的终端设备，也不包括设备电缆和工作区电缆。
有时我们又把链路称为永久链路，而把通道称为通道链路。
带宽：指某个信号的各种不同频率成分所占据的频率范围数据传送率：单位时间内线路中传输的二进制位的数量。
单模光纤：采用单一的纤芯做传输介质。
多模光纤：采用多个纤芯做传输介质。
单模与多模的区别：单模光纤和多模光纤从纤芯的尺寸大小来简单地判断。
单模光纤的纤芯很小，只传输单一模式的光。
可以完全的避免模态色散是的传输频带很宽，传输容量很大。
适用于大容量、长距离的光纤通信。
多模光纤相对于单模光纤直径要大的多，可以通过许多模式的光，色散大，比较适合低速短距离的光纤通信。
多模光纤比单模光纤的成本要低。
光纤连接类型：1.永久性光纤连接：用放电的方法将光纤的连接点熔化并连接在一起。
2.应急连接：用机械和化学的方法，将两个光纤固定并粘接在一起。
3.活动连接：利用各种光纤连接器件，将站点与站点或站点与光纤连接起来。
4.现场端接光纤连接器电缆传输通道性能指标：1.直流环路电阻2.特性阻抗3.回波损耗4.衰减5.串扰6.传输时延和时延偏离光纤传输通道性能指标：1.光纤的衰减2.光纤链路的损耗3.光纤链路通信富裕度4.光功率损耗5.多模光纤带宽6.反射损耗提高通行传输质量的特性：1.降低衰减的措施2.降低线对间串扰的措施3.提高结构回流损耗的措施4.降低时延和时延偏离的措施智能建筑：主要由主控中心系统集成（SIC）、综合布线系统（GCS）、建筑设备自动化系统（BAS）、办公自动化系统（OAS）、通信自动化系统（CAS）组成。

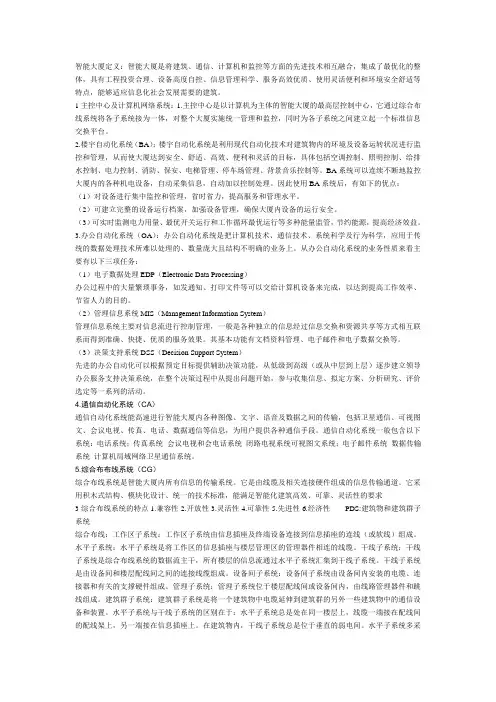

智能大厦定义：智能大厦是将建筑、通信、计算机和监控等方面的先进技术相互融合，集成了最优化的整体，具有工程投资合理、设备高度自控、信息管理科学、服务高效优质、使用灵活便利和环境安全舒适等特点，能够适应信息化社会发展需要的建筑。
1主控中心及计算机网络系统：1.主控中心是以计算机为主体的智能大厦的最高层控制中心，它通过综合布线系统将各子系统接为一体，对整个大厦实施统一管理和监控，同时为各子系统之间建立起一个标准信息交换平台。
2.楼宇自动化系统（BA）：楼宇自动化系统是利用现代自动化技术对建筑物内的环境及设备运转状况进行监控和管理，从而使大厦达到安全、舒适、高效、便利和灵活的目标，具体包括空调控制、照明控制、给排水控制、电力控制、消防、保安、电梯管理、停车场管理、背景音乐控制等。
BA系统可以连续不断地监控大厦内的各种机电设备，自动采集信息，自动加以控制处理。
因此使用BA系统后，有如下的优点：（1）对设备进行集中监控和管理，省时省力，提高服务和管理水平。
（2）可建立完整的设备运行档案，加强设备管理，确保大厦内设备的运行安全。
（3）可实时监测电力用量、最优开关运行和工作循环最优运行等多种能量监管，节约能源，提高经济效益。
3.办公自动化系统（OA）：办公自动化系统是把计算机技术、通信技术、系统科学及行为科学，应用于传统的数据处理技术所难以处理的、数量庞大且结构不明确的业务上。
从办公自动化系统的业务性质来看主要有以下三项任务：（1）电子数据处理EDP（Electronic Data Processing）办公过程中的大量繁琐事务，如发通知、打印文件等可以交给计算机设备来完成，以达到提高工作效率、节省人力的目的。
（2）管理信息系统MIS（Management Information System）管理信息系统主要对信息流进行控制管理，一般是各种独立的信息经过信息交换和资源共享等方式相互联系而得到准确、快捷、优质的服务效果。
1、布线的概念：是指能够支持信息电子设备相连的各种缆线、跳线、接插软线和连接部件组成的系统。
2、综合布线的概念：是指建筑物或建筑群内的线路布置标准化，简单化，是一套标准的集成化分布式布线系统。
3、综合布线系统的概念：是指建筑物内或建筑群体中的信息传输媒介系统。
4、综合布线系统的功能: ①传输模拟与数字的语音；②传输数据；③传输传真、图形、图像资料；④传输电视会议与安全监视系统的信息；⑤传输建筑物安全报警与空调控制系统的信息。
5、综合布线系统的主要功能特点：1、结构清晰，便于管理维护。
2、技术先进，适应发展需要。
3、灵活性强。
4、兼容性强。
6、综合布线的特点：1、标准化；2、结构模块化；3、开放性；4、可扩展性；5、可靠性；6、经济性。
7、★综合布线系统的系统组成：工作区子系统，水平布线子系统，干线垂直子系统，管理子系统，设备间子系统，建筑群子系统。
以及各子系统的位置：如下图8、综合布线系统标准的内容：1）目的。
目的部分指出：①规范一个通用语言和数据传输的缆线布线标准，以支持多设备、多用户环境；②为服务于商业通信设备和布线产品的设计提供方向；③能够对商用建筑中综合布线系统进行规划和安装，使之能够满足用户的多种通信需求；④为各种类型的缆线、连续器件以及综合布线系统的工程设计和安装建立性能和技术标准。
2）范围。
指出适合范围，一般标准针对的是“商业办公”通信系统，同时要指出使用寿命。
综合布线系统的使用寿命一般要求在15年以上。
3）内容。
标准的内容主要说明所用传输介质、拓扑结构、布线距离、用户接口、缆线规格、连接器件性能、安装工艺等。
9、双绞线（对绞电缆）的构成：是由两根具有绝缘层的铜导线按一定密度螺旋状互相绞缠在一起构成的线对。
10、双绞线的原理：在对绞电缆内，不同线对具有不同的扭绞长度，相邻对绞线对的扭绞长度差约为1.27cm。
线对互相扭绞的目的就是利用铜导线中电流产生的电磁场互相抵消邻近线对之间的串扰，并减少来自外界的干扰，提高抗干扰性。
填空第一章1、综合布线系统采用模块化结构，整个系统被分成6个子系统：工作区子系统、设备间子系统、管理间子系统、水平干线子系统、垂直干线子系统、建筑群子系统。
2、工作区子系统又称为服务区子系统，它是由终端至信息插座的连接器件组成。
3、水平干线子系统也称水平子系统，其设计范围是从工作区的信息插座一直到管理间子系统的配线架。
4、设备间是一个安放有共同信号装置的场所，也是线路管理的集中点。
5、综合布线的优点主要有兼容性、开放性、灵活性、可靠性、先进性、经济性。
6、对于建筑物的综合布线系统，一般可以根据其复杂程度定义为3种不同的布线系统等级，分别是基本型、增强型、综合型。
7、综合型综合布线系统适用于综合布线系统中配置标准较高的场合，一般采用双绞线和光纤混合布线。
8、目前，智能家居布线应用较多的是以四个功能模块实施为主的综合布线系统。
这四个功能模块分为语音、视频、数据、监控信号传输。
第二章1.我们把具有一定编码，格式和位长要求的数字信号称为数据2.所谓信道，就是信号的传输通路，有物理信道和逻辑信道之分3.带宽是指信道能传送的信号的频率宽带4.基带信号是指信道上传输的没有经过调制的数字信号5.双绞线电缆的每一条都有色标，以易于区分和连接。
一跳4对电缆有4种本色，橙，绿蓝，棕6.按照绝缘层外部是否有金属屏蔽层，双绞线可以分为屏蔽双绞线和非屏蔽双绞线两大类。
目前在综合布线系统中，除了某些特殊场合通常采用非屏蔽双绞线7.超5类1~100MHZ，超6类1~300MHZ，超5类1~600MHZ8.双绞线的传输距离一般超过300m，距离太远时，应在线路中间增加中继器9同轴电缆分为四层，分别由中央铜芯，绝缘层，屏蔽层，外包皮11光纤和同轴电缆相似，只是没有网状屏蔽层。
光纤通常具有圆柱形的形状，由三部分组成，光纤芯，包层，护套12.按传输点模数，光纤可以分为多模和单模13.单模光纤一般采用半导体激光为光源，光信号可以沿着光纤的轴向传播，因此光信号的损耗很校，传播距离也比较远。
综合布线系统总复习题附答案一、填空题1、进线间是建筑物外部通信和信息管线的入口部位，并可作为入口设施和建筑群配线设备的安装场地。
2、管理应对工作区、电信间、设备间、进线间的配线设备、缆线、信息插座模块等设施按一定的模块进行标识和记录。
3、布线能够支持信息电子设备相连的各种缆线、跳线、接插软线和连接器件组成的系统。
4、电信间是放置电信设备、电缆和光缆终端配线设备并进行缆线交接的专用空间。
5、信道是连接两个应用设备的端到端的传输通道。
6、CP链路是楼层配线设备与集合点（CP）之间，包括各端的连接器件在内的永久性的链路。
7、建筑物配线设备的英文缩写是BD。
8、楼层配线设备的英文缩写是FD。
9、CP的中文名称是集合点。
10、线对一般是指一个对绞线对。
二、单选题1、在综合布线中，一个独立的需要设置终端设备的区域称为一个(D)A.管理间B.设备间C.总线间D.工作区2、水平子系统的线缆端与工作区的端接；另一端与楼层配线间的相连接。
（A）A.信息插座、配线架B.信息插座、建筑外主干线缆C.垂直干线、配线架D.建筑外主干线缆、配线架3、管理线缆及相关连接硬件的区域称为（A）A.管理区B.设备间C.总线间D.工作区4、（D）是每一座建筑物内安装进出线设备，进行综合布线及其应用系统管理和维护的场所A.总线间B.管理间C.工作区D.设备间5、连接各建筑物之间的传输介质和各种支持设备（硬件）组成一个（C）综合布线系统A.垂直干线B.水平C.建筑群D.总线间6、（C）是综合布线系统的关键部分，因为它是外界引入和楼内布线的交汇点。
A.垂直子系统B.管理间子系统C.设备间子系统D.工作区子系统7、综合布线系统中直接与用户终端设备相连的子系统是（A）。
A.工作区子系统B.水平子系统C.干线子系统D.管理子系统8、综合布线系统中安装有线路管理器件及各种公共设备,以实现对整个系统的集中管理的区域属于(C)。
A.管理子系统B.干线子系统C.设备间子系统D.建筑群子系统9、综合布线系统中用于连接楼层配线间和设备间的子系统是(C)。
综合布线理论复习江苏省⾼职《综合布线》理论重点1、综合布线是20世纪90年代初传⼊我国的，我国2007年10⽉1⽇开始实施GB 50311-2007《综合布线系统⼯程设计规范》和GB 50312《综合布线系统⼯程验收规范》2、综合布线系统的基本概念综合布线系统指⽤数据和通信电缆、光缆、各种软电缆及有关连接硬件构成的通⽤布线系统，它能⽀持语⾳、数据、图像和其他信息技术的标准应⽤系统。
3、GB 50311-2007《综合布线系统⼯程设计规范》规定在智能建筑与智能建筑园区的⼯程设计中宜将综合布线系统分为基本型、增强型、综合型3种常⽤形式。
基本型：基本型综合布线系统⼤多能⽀持语⾳/数据，其特点是⼀种富有价格竞争⼒的综合布线⽅案，能⽀持所有语⾳和数据应⽤，应⽤于语⾳、语⾳/数据或⾼速数据，便于技术⼈员管理，能⽀持多种计算机系统数据的传输。
增强型：增强型综合布线系统不仅具有增强功能，⽽且还可以提供发展余地。
它⽀持语⾳和数据应⽤，特点是每个⼯作区有两个信息插座，不仅机动灵活，⽽且功能齐全，任何⼀个信息插座都可以提供语⾳和⾼速数据应⽤，可统⼀⾊标，按需要可以利⽤端⼦板进⾏管理，是⼀个能为多个数据应⽤部门提供服务的经济有效的综合布线⽅案。
综合型:综合型综合布线系统的主要特点是引⼊光缆，可适⽤于规模较⼤的智能⼤楼，其余特点与基本型或增强型相同。
4、GB 50311-2007《综合布线系统⼯程设计规范》规定，在综合布线系统⼯程设计中，宜按照下列七个部分进⾏：⼯作区⼦系统、配线⼦系统（⽔平⼦系统）、⼲线⼦系统（垂直⼦系统）、建筑群⼦系统、设备间⼦系统、进线间⼦系统、管理间⼦系统。
5、⼯作区⼦系统⼜称服务区⼦系统，它由跳线与信息插座所连接的设备组成。
（备注：⼀个信息点⼀个插座）6、在⼯作区⼦系统的设计⽅⾯，必须注意以下⼏点：7、⽔平⼦系统在GB50311国家标准中称为配线⼦系统，以往资料中也称⽔平⼲线⼦系统8、⽔平⼦系统的设计要点如下：9、垂直⼦系统在GB50311国家标准中称为⼲线⼦系统，是提供建筑物的⼲线电缆，负责连接管理间⼦系统到设备间⼦系统。
第一章布线就是网线两头接上水晶头，线缆拉到位再接通就可以了！！！1.综合布线的定义：综合布线是一种开放式星型拓扑结构的预布线。
它是将语音、数据与监控设备等信号经过统一的规划和设计，采用相同的传输媒体、信息插座、交连设备和适配器等，把这些不同信号综合到一套标准的布线中。
2.综合布线的优点①兼容性（自身完全独立与应有系统无关，可以适用于多种应用系统） ②开放性（开放式体系结构：不因更换另一种设备就全部更换布线） ③灵活性（模块化结构：信息点管理、拓扑调整非常灵活）④可靠性（不仅提供链路的可靠，而且采用点到点端接，链路故障不影响其他） ⑤先进性（光钎与双绞线混合布线，超五类与六类结合，最新通信标准） ⑥经济性（与传统布线相比，具有良好的初期投资特性和较高性价比）3.综合布线标准5.一间二区三系统综合布线系统可划分为6个部分，称之为一间二区三系统：国际布线标准欧洲布线标准北美布线标准中国布线标准安装、测试和管理ISO/IEC 14763-1ISO/IEC 14763-2ISO/IEC 14763-3EN 50174-2000ANSI/TIA/EIA 569ANSI/TIA/EIA 606ANSI/TIA/EIA 607GB/T 50312-2000YD/T 1013-1999GB 50312-2007部件IEC 61156等IEC 60794-1-2CENEEC EN 50288-X-X等ANSI/TIA/EIA 455-25C-2002等GB/T 9771.1-2000YD/T 1092-2001防火测试ISO/IEC 60332ISO/IEC 1034-1/2NES-713UL 910NFPA 262-1999GB 12666-1990GB/T 18380-2001ANSI/TIA/EIA 568-AANSI/TIA/EIA 568-B ANSI/TIA/EIA TSB 67-1995ANSI/TIA/EIA/IS 729GB/T 50311-2000YD/T 926.1-2001YD/T 926.2-2001YD/T 926.3-2001GB 50311-2007综合布线系统性能、系统设计综合布线系统相关的一些主要标准ISO/IEC/11801-2002ISO/IEC 61156-5ISO/IEC 61156-6EN 50173-2000EN 50173-2002①设备间 ②工作区 ③管理区 ④水平子系统 ⑤垂直干线子系统 ⑥建筑群子系统 6.综合布线原理图7.智能建筑智能建筑（Intelligent Building ）：通过对建筑物的四个基本要素，即结构、系统、A TP90m BC D TOFDBD CD 工作区水平线缆建筑物干线线缆 建筑群干线线缆 500m 1500m 设备 G 设备 F 设备 E注：1、A+B+E≤10m 工作区线缆、设备线缆和接插线缆的总长度2、C 和D ≤20m 建筑物配线架或建筑群配线架上的接插线缆长度3、F 和G ≤30m 在建筑物配线架或建筑群配线架上的设备线缆长度服务和管理及他们之间的内在联系，以最优化的设计，采用最先进的计算机技术（Computer）、控制技术（Control）、通信技术（Communication）和图形显示技术（CRT），即所谓的4C 技术，建立一个有计算机系统管理的一体化集成系统，提供一个投资合理、又拥有高效、幽雅、舒适、便利和高度安全的环境空间。
1.智能建筑的基本功能：建筑自动化或楼宇自动化BA、通信自动化CA、办公自动化OA2.智能建筑主要由系统集成中心（SIC）、综合布线系统、楼宇自动化系统、办公自动化系统、通信自动化系统五大部分组成。
3.综合布线系统称谓有结构化布线系统SCS、建筑与建筑群综合布线系统PDS、综合布线系统GCS4.综合布线的特点(1)兼容性。
（2）开放性。
（3）灵活性。
（4）可靠性。
（5）先进性。
(6）经济性。
5.综合布线系统是智能建筑的“信息高速公路",一般采用分层星型拓扑结构。
为了适应不同的网络结构，可以在综合布线系统的管理间进行跳线连接，使系统连接成为星型、环型、总线型等不同的逻辑结构。
6.综合布线系统分成六个部分，即工作区子系统、水平布线子系统、垂直干线子系统、管理子系统、设备间子系统和建筑群子系统。
7.工作区子系统又称为服务区子系统。
它的范围是从通信引出端到终端设备的接线处,通常由连接线缆和适配器组成.连接线缆把终端设备（如电话机、计算机等）与信息插座连接在一起。
信息插座通常由标准模块组成,完成各种弱电信号、各种数字信号到网络的信息传输。
8.水平布线子系统是指从用户工作区连接到垂直干线子系统的线缆,结构一般为星型结构。
水平线缆通常使用非屏蔽双绞线(UTP)或者屏蔽双绞线（STP）,也可以根据需要选择光缆。
水平布线的一端与垂直干线子系统或管理子系统相连,另一端连接到工作区的信息插座上。
连接两端的线缆的最大长度不能超过90m。
9.垂直干线子系统也称为干线子系统，由建筑物内所有的干线电缆和相关支撑硬件组成，是建筑物内最重要的通信干道，相当于中枢神经。
垂直干线子系统通常由大对数电缆或者多模光缆组成,安装在建筑物的弱电竖井内。
它的两端分别连接在设备管理间和楼层配线间的配线架上。
10.管理子系统设置在每个楼层接续设备房间内,由交连、互连、跳线和插头等标准的通信线路连接设备或装置组成。
其主要功能是将垂直干线子系统与各楼层的水平布线子系统相互连接.11.设备间子系统是综合布线系统的管理中枢，是综合布线系统最主要的节点。
1、综合布线系统由子系统组成，即______________、_______________、_______________、_______________、_______________、_________________、_________________。
2、双绞线电缆的每条线都有色标，一条4对电缆有四种本色，即橙、、蓝、棕。
3、按传输模式分类，光缆可以分为单模光纤和两类。
4、室外光缆主要适用于综合布线系统中的子系统。
5、我国通信行业标准规定，水平布线子系统的双绞线电缆最大长度为米。
6、双绞线的电气特性参数中，_____ __是指信号传输时在一定长度的线缆中的损耗，是一个信号损失的度量，7、与单模相比，多模光纤的传输距离___________，成本___________。
8、安装在墙上的信息插座，其位置宜高出地面___________mm左右，如房间采用活动地板时，信息插座应离活动地板地面为__________mm。
9、垂直子系统和水平干线子系统连接的系统称为___ ___，该系统通常由通信线路互联设施和设备组成。
_____ ___是综合布线系统的管理中枢，整个建筑物或大楼的各种信号都经过各类通信电缆汇集到该字系统。
10、综合布线设计分三个等级、、。
1、简述水晶头制作标准568A和568B标准线序？2、实验室中常用大对数线缆端接110配线架，如25对、50对、100对等，请写出25对线缆的线对色序？1、已知有240个信息插座，最远的52.8米,最近的5.5米,线缆规格是305m/箱,请计算以下个数据：(1)水平线缆平均长度(m)，(2) 水平线缆数量(箱)。
2、已知某一学生宿舍楼有8层，每层25个房间。
每个房间需要安装1个电话语音点，1个计算机网络信息点，1个有线电视信息点。
试计算出该学生宿舍楼综合布线工程应定购的信息点插座的种类和数量是多少？需定购的信息模块的种类和数量是多少？需要多少条跳线？若采用现场制作跳线则需要RJ45、RJ11水晶头各为多少？。
综合布线系统复习题及参考答案一、填空题1．管理是对工作区、电信间、设备间、进线间的配线设备、缆线、信息插座模块等设施按一定的模式进行标识和记录。
2、工作区是指一个独立的需要安装终端设备的区域。
3、建筑群子系统是建筑物之间的布线部分。
4、综合布线系统的接口是指设备的连接点。
5．对绞电缆按其包缠的是否有金属屏蔽层，可以分为UTP电缆和STP电缆两大类。
6．5类、超5类、6类对绞电缆的传输频率依次为100MHz、100MHz和250MHz，5类、超5类、6类对绞电缆支持的带宽依次为100MHz、100MHz和250MHz。
7、四对对绞电缆的线对颜色依次为蓝、橙、绿、棕。
8、光纤由纤芯、包层和涂覆层组成。
9．常见的62.5/125μm多模光纤中的62.5μm指的是纤芯的直径。
10、按传输模式分类,光缆可以分为单模光缆和多模光缆两类。
11、19英寸标准机柜中，设备安装所占高度用一个特殊单位"U"表示，1U=44.45mm。
12.常用的招标方式有__公开招标__和__邀请招标__两种形式。
13、国家标准规定，配线子系统的对绞电缆最大长度为90米。
14、对绞电缆一般以箱为单位订购，每箱对绞电缆的长度为305米。
15、干线子系统的接合方法有点对点端接和分支递减端接两种。
16、安装在墙上的信息插座，其位置宜高出地面300mm。
17、机柜底部必须焊有接地螺栓，并与接地铜牌连接。
18、为了保证桥架接地良好，在两槽的连接处必须用不小于2.5mm2的铜线进行连接。
19、桥架至信息插座底盒或桥架与金属管之间相连接的缆线宜采用金属软管敷设。
20、由于通信电缆的特殊结构，电缆在布放过程中承受的拉力不要超过电缆允许张力的80%。
21、对绞电缆预留长度：在工作区宜为3~6厘米，电信间宜为0.5~2米，设备间宜为3~5米。
22、光缆布放路由宜盘留，预留长度宜为3~5米，有特殊要求的应按设计要求预留长度。
23、目前综合布线工程中，常用的测试标准为GB50312-2007。
●综合布线系统是集成网络系统的基础，它能满足数据、语音及视频图像等的传输要求，是智能大厦的实现基础。
●在GB 50311-2007《综合布线系统工程设计规范》国家标准中规定，在智能建筑工程中宜将综合布线系统分为基本型、增强型、综合型三种常用形式。
●安装在墙上或柱上的信息插座应距离地面30cm以上。
●在工作区子系统中，从RJ-45插座到计算机等终端设备间的跳线一般采用双绞线电缆，长度不宜超过5m。
●水平子系统主要由信息插座，配线架、跳线等组成。
●目前光缆的安装方式主要有三种，分别是管道敷设、直埋敷设、架空敷设。
●综合布线系统水平缆线与建筑物主干缆线及建筑群主干缆线之和所构成信道的总长度不应大于2000m。
●在建筑群子系统中，干线缆线一般采用光缆，配线架一般采用光缆配线架。
●国家标准规定的综合布线系统里没有交换机、路由器等有电源设备，因此我们常说“综合布线系统是一个无源系统”。
●在GB 50311-2007《综合布线系统工程设计规范》规定的缩略词中，BD代表建筑物配线设备，TO代表信息插座模块。
●目前，常用的双绞线电缆一般分为两大类，第一大类为非屏蔽双绞线，简称UTP网线，第二大类为屏蔽双绞线，简称STP。
●常用的光缆连接器件有ST接头、SC接头、FC接头等。
●地面安装的插座也称为“地弹插座”，常见的插座分为正方形和圆形两种，正方形长、宽120mm，圆形直径为150mm。
●五类，超五类双绞线的传输速率能达到100Mbps，六类双绞线的传输速率能达到250Mbps，七类双绞线的传输速率能达到620Mbps。
●水平子系统是指从楼层配线间至工作区用户信息插座部分，在GB50311国家标准中也称为配线子系统。
●在水平布线系统中，缆线必须安装在线槽或者线管内，在建筑物墙或者地面暗设布线时，一般选择线管；在建筑物墙明装布线时，一般选择线槽。
●新建建筑物优先考虑在建筑物梁或立柱中预埋穿线管，旧楼改造或者装修时考虑在墙面刻槽埋管或者墙面明装线槽。
综合布线系统总复习题知识讲解综合布线系统总复习题一、填空题1、进线间是建筑物外部通信和信息管线的入口部位，并可作为入口设施和建筑群配线设备的安装场地。
2、管理应对工作区、电信间、设备间、进线间的配线设备、缆线、信息插座模块等设施按一定的模块进行标识和记录。
3、布线能够支持信息电子设备相连的各种缆线、跳线、接插软线和连接器件组成的系统。
4、电信间是放置电信设备、电缆和光缆终端配线设备并进行缆线交接的专用空间。
5、信道是连接两个应用设备的端到端的传输通道。
6、CP链路是楼层配线设备与集合点（CP）之间，包括各端的连接器件在内的永久性的链路。
7、建筑物配线设备的英文缩写是BD。
8、楼层配线设备的英文缩写是FD。
9、CP的中文名称是集合点。
10、线对一般是指一个对绞线对。
二、单选题1、在综合布线中，一个独立的需要设置终端设备的区域称为一个( D )A.管理间B.设备间C.总线间D.工作区2、水平子系统的线缆端与工作区的端接；另一端与楼层配线间的相连接。
（ A ）A.信息插座、配线架B.信息插座、建筑外主干线缆C.垂直干线、配线架D.建筑外主干线缆、配线架3、管理线缆及相关连接硬件的区域称为（ A ）A.管理区B.设备间C.总线间D.工作区4、（D）是每一座建筑物内安装进出线设备，进行综合布线及其应用系统管理和维护的场所A.总线间B.管理间C.工作区D.设备间5、连接各建筑物之间的传输介质和各种支持设备（硬件）组成一个（ C ）综合布线系统A.垂直干线B.水平C.建筑群D.总线间6、（ C ）是综合布线系统的关键部分，因为它是外界引入和楼内布线的交汇点。
A.垂直子系统B.管理间子系统C.设备间子系统D.工作区子系统7、综合布线系统中直接与用户终端设备相连的子系统是（ A ）。
A. 工作区子系统B. 水平子系统C. 干线子系统D. 管理子系统8、综合布线系统中安装有线路管理器件及各种公共设备, 以实现对整个系统的集中管理的区域属于( C )。
题型：一、选择题（每题2分，共20 分）二、填空题（每空格1分，共20分）三、名词解释（每题3分，共15分）四、问答题（每小题5分，共25分）五、计算与分析题（每小题10分，共20分）知识点:1、光缆的主要材料有护套材料油膏金属包带和套管材料。
2、综合布线系统的两大标准，一是国际标准ISO/IEC 11801，二是美国标准TIA/EIA 568C3、系统要求ACR至少要大于10dB4、综合布线中建筑群配线架CD到楼层配线架FD间的距离不应超过500米，建筑物配线架BD到楼层配线架FD的距离不应超过2000米。
5、光纤熔接时，要求的接续损耗小于0.1dB6、主干子系统的布线方式有4种，它们是电缆孔方法、电缆井方法、金属管道方法和电缆托架方法。
7、光纤的三种连接方式是熔接、活动连接、机械连接。
8、4对非屏蔽电缆布放时的弯曲半径应大于线缆外径的4倍9、双绞线的近端串扰测量值越大，电缆的性能越低10、线缆传输的衰减量会随着长度和频率的增加而增大。
11、水平子系统的布线方式有三种，它们是直接埋管方式线槽和支管方式地面线槽方式。
12、在水平布线有CP点的情况下，CP距离配线间的距离至少要大于15米13、路上任何点的阻抗不连续性将导致该链路信号反射和信号畸变。
链路特性阻抗与标准值之差不大于路上任何点的阻抗不连续性将导致该链路信号反射和信号畸变。
链路特性阻抗与标准值之差不大于2014、综合布线系统中，电气保护主要指过压保护过流保护。
15、双绞线成端时,应尽量保持双绞线的绞合，开绞长度不应超过13mm16、根据GB50312-2007综合布线工程验收规范，综合布线工程验收分哪4个阶段？开工前检查，随工验收，初步验收，竣工验收。
17、工作区电缆的预留长度为3-6厘米18、设备间中，色标有什么含义？绿色：网络接口的进线侧，来自电信局的中继线，即中继/辅助场的总机中继线；紫色：公用设备端节点；黄色：交换机和其他各种引出线；白色：干线电缆和建筑群电缆；蓝色：从设备间到工作区或服务终端的连接（水平）；橙色：网络接口；灰色：二级干线；红色：关键电话系统；棕色：建筑群干线电缆。
问题1、传播时延：信号从链路或信道一端传播到另一端所需的时间。
2、建筑物主干缆线(building backbone cable)：连接建筑物配线设备至楼层配线设备及建筑物内楼层配线设备之间相连接的缆线。
建筑物主干缆线可为主干电缆和主干光缆。
3、互连(interconnect)：不用接插软线或跳线，使用连接器件把-端的电缆、光缆与另-端的电缆、光缆直接相连的-种连接方式4、综合布线系统：是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道，能使建筑物或建筑群内部的语音、数据通信设备，信息交换设备，建筑自动化管理设备及物业管理等系统之间彼此相连，也能使建筑物内的信息通信设备与外部的信息通信网络相连接，以达到共享信息资源及更高的需求，因此综合布线系统是建筑物智能化必备的基础设施。
5、传导干扰：是指通过导电介质把一个电网络上的信号耦合(干扰)到另一个电网络。
6、集合点(CP，consolidation point)：楼层配线设备与工作区信息点之间水平缆线路由中的连接点。
7、电信间(telecommunications room)：放置电信设备、电缆和光缆终端配线设备并进行缆线交接的专用空间。
8、交接(交叉连接cross—connect)：配线设备和信息通信设备之间采用接插软线或跳线上的连接器件相连的-种连接方式。
9、传播时延偏差：以同一缆线中信号传播时延最小的线对作为参考，其余线对与参考线对时延差值(最快线对与最慢线对信号传输时延的差值)。
10、永久水平缆线fixed herizontal cable：楼层配线设备到CP的连接缆线，如果链路中不存在CP点，为直接连至信息点的连接缆线。
1、可以自己做跳线吗？为什么？答：工作区子系统的跳线宜使用工厂专业化生产的跳线，不允许现场制作跳线。
这是因为现场制作跳线时，往往会使用工程剩余的短线，而这些短线已经在施工过程中承受了较大拉力和多次拐弯，缆线结构已经发生了很大的改变。
2、列出向上牵引电缆的步骤？答：一般采用电动牵引绞车，电动牵引绞车的型号和性能应根据牵引电缆的重量来选择。
1) 由建筑的顶层下垂一条布放牵引拉绳，其强度应足以牵引电缆的所有重量（电缆长度为顶层到最底楼层楼层），将电缆牵引端与拉绳连接妥当。
启动绞车，慢慢速将电缆逐层向上牵引，直到电缆引到顶层，电缆应预留一定长度，才停止绞车。
此外，各个楼层必须采取加固措施将电缆绑扎牢固，以便连接。
2) 缆线牵引过程中光缆盘转动应与光缆布放同步，光缆牵引的速度一般为15m/s分。
光缆出盘处要保持松弛的弧度，并留有缓冲的余量，又不宜过多，避免光缆出现背扣。
3) 布放缆线的牵引力，应小于缆线允许张力的80%，对光缆瞬间最大牵引力不应超过光缆允许的张力。
在以牵引方式敷设光缆时，主要牵引力应加在光缆的加强芯上。
4) 缆线布放过程中为避免受力和扭曲，应制作合格的牵引端头。
如果用机械牵引时，应根据缆线牵引的长度，布放环境，牵引张力等因素选用集中牵引或分散牵引等方式。
5) 电缆布放时应一定冗余量，在交接间或设备间内，电缆预留长度一般为3-6m。
主干电缆的最小曲率半径应至少是电缆外径的10倍，以便缆线的连接和今后维护检修时使用。
3、信息技术设备的电磁干扰主要来自哪几个方面？答：1) 闪电雷击；2) 高压电力设备；3) 电网电压波动；4) 电力开关操作；5) 变频器、调光开关等节能器件；6) 数字电路装置；7) 高频振荡电路；8) 气体放电灯、荧光灯的整流器；9) 办公设备；10) 电动工具；11) 各种射频设备；12) 电梯、机动车。
4、试述测试报告包括哪几部分？内容分别是什么？答：测试报告是测试工作的总结，并作为工程质量的档案。
测试报告应包括正文、数据副本（同时做成电子文件）和发现问题副本3部分。
1) 正文应包括结论页，包含施工单位、设计单位、工程名称、使用器材类别、工程规模、测试点数、合格和不合格等情况。
统计合格率作出结论。
正文还应包括对整个工程测试生成的总结摘要报告(每条链路编号、通过或未通过的结论)。
2) 数据副本包括每一条链路的测试数据。
3) 发现问题副本上要反映全部不合格项目的内容。
5、简述管理子系统的设计原则？答：1)配线架端口数量应该大于信息点数量，保证全部信息点过来的缆线全部端接在配线架中。
在工程中，一般使用24口或者48口配线架。
例如某楼层共有64个信息点，至少应该选配3个24口配线架，配线架端口的总数量为72口，就能满足64个信息点缆线的端接需要，这样做比较经济。
2)标识管理原则：由于管理间缆线和跳线很多，必须对每根缆线进行编号和标识，在工程项目实施中还需要将编号和标识规定张贴在该管理间内，方便施工和维护。
3)理线原则：对管理间缆线必须全部端接在配线架中，完成永久链路安装。
在端接前必须先整理全部缆线，预留合适长度，重新做好标记，剪掉多余的缆线，按照区域或者编号顺序绑扎和整理好，通过理线环，然后端接到配线架。
不允许出现大量多余缆线，缠绕和绞结在一起。
4)配置不间断电源原则：管理间安装有交换机等有源设备，因此应该设计有不间断电源，或者稳压电源。
5)防雷电措施：管理间的机柜应该可靠接地，防止雷电以及静电损坏。
6、管理子系统的管理方式有哪些？各有什么特点？答：1) 单点管理单交连：指位于设备间里面的交换设备或互联设备附近，通常线路不进行跳线管理，直接连至用户工作区。
这种方式使用的场合较少。
规模较小时，只设MDF，只需在MDF上管理就行。
2) 单点管理双交连：管理子系统宜采用单点管理双交连。
单点管理位于设备间里面的交换设备或互联设备附近，通过线路不进行跳线管理，直接连至配线间里面的第二个接线交接区。
如果没有配线间，第二个交连可放在用户间的墙壁上。
规模稍大时，设IDF和MDF，(在MDF和IDF上各有一次交连)，但只在IDF或MDF 中的一个进行管理(大部份情况是在MDF)。
3) 双点管理双交连：对于机场、大型商场这些低矮而又宽阔的建筑物，管理结构较复杂，通常会采用二级交接间，设置双点管理双交连。
管理子系统中干线配线管理宜采用双点管理双交连。
双点管理除了在设备间里有一个管理点之外，在配线间仍是一级管理交接(跳线)。
在二级交接间或用户间的墙壁上还有第二个可管理的交连。
双交连要经过二级交连设备。
第二个交连可能是一个连接块，它对一个接线块或多个终端块(其配线场与站场各自独立)的配线和站场进行组合。
规模稍大时，设IDF和MDF，(在MDF和IDF上各有一次交连)，同时在IDF和MDF作管理。
4) 双点管理三交连：若建筑物的规模比较大，而且结构复杂，还可以采用双点管理三交连，甚至采用双点管理四交连方式。
综合布线中使用的电缆，一般不能超过4次交连。
7、列出向下垂放电缆的步骤？答：1）应将电缆搬到建筑的顶层。
在牵引过程中，吊挂缆线的支点相隔间距不应大于1.5m。
电缆由高层向低层垂放，要求每个楼层有人引导下垂和观察敷设过程中的情况，及时解决敷设中的问题。
2) 为了防止电缆洞孔或管孔的边缘不光滑，磨破电缆的外护套，应在洞孔中放置一个塑料保护槽，以便保护。
3) 在向下垂放电缆的过程中，要求敷设的速度适中，不宜过快，使电缆从电缆盘中慢速放下垂直进入洞孔。
各个楼层的施工人员都应将经过本楼层的电缆徐徐引导到下一个楼层的洞孔，直到电缆逐层布放到要求的楼层为止。
并要在统一指挥下宣布敷设完毕后各个楼层的施工人员才将电缆绑扎固定。
4) 如果各个楼层不是预留直径较小的洞孔，而是大的洞孔或通槽，这时不需使用保护装置，应采用滑车轮的装置，将它安装在建筑的顶层，用绳索固定在洞孔或槽口中央，然后电缆通过滑车轮向下垂放。
8、阻燃防毒的线缆有哪几种？答：1) 低烟无卤阻燃型(LSHF-FR)，不易燃烧，释放CO少，低烟，不释放卤素，危害性小。
2) 低烟无卤型(LSOH)，有一定的阻燃能力。
在燃烧时，释放CO，但不释放卤素。
3) 低烟非燃型(LSNC)，不易燃烧，释放CO少，但释放少量有害气体。
4) 低烟防燃型(LSLC)，情况与LSNC类同。
如果线缆所处环境，既有腐蚀性，又有雷击可能时，选用的线缆除了要有外护层，还应有复式铠装层。
9、简述工作区子系统的设计步骤？答：一般工作流程和步骤如下图所示。
确定设计等级：要掌握用户的当前用途和未来扩展需要，把设计对象分为三种不同的设计等级，每种等级有各自不同的特点和配置要求。
工作区估算：索取和认真阅读建筑物设计图纸是不能省略的程序，根据建筑物的平面施工图，综合布线设计工程师就可以估算出每个楼层的实际工作区域(不包括建筑物内的走廊、公用卫生间、楼梯、管道井和电梯厅等公用区域)的面积，然后再把所有楼层的工作区域的面积相加，就可计算出整栋建筑的工作区域的总面积。
