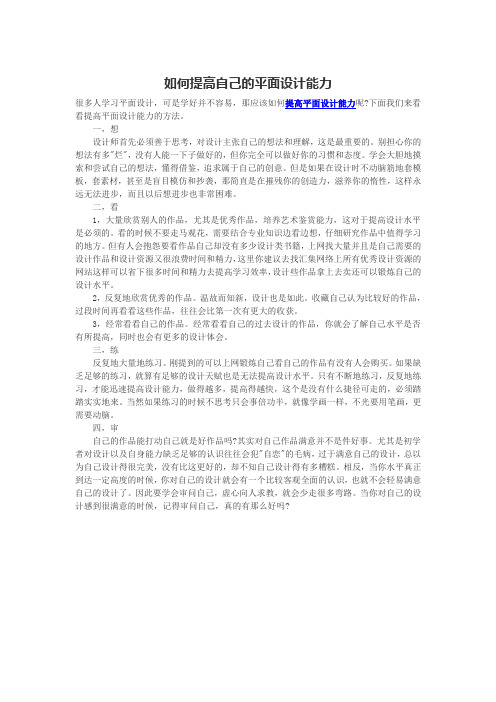

如何提高自己的平面设计能力很多人学习平面设计,可是学好并不容易,那应该如何提高平面设计能力呢?下面我们来看看提高平面设计能力的方法。
一,想设计师首先必须善于思考,对设计主张自己的想法和理解,这是最重要的。
别担心你的想法有多"烂",没有人能一下子做好的,但你完全可以做好你的习惯和态度。
学会大胆地摸索和尝试自己的想法,懂得借鉴,追求属于自己的创意。
但是如果在设计时不动脑筋地套模板,套素材,甚至是盲目模仿和抄袭,那简直是在摧残你的创造力,滋养你的惰性,这样永远无法进步,而且以后想进步也非常困难。
二,看1,大量欣赏别人的作品,尤其是优秀作品,培养艺术鉴赏能力,这对于提高设计水平是必须的。
看的时候不要走马观花,需要结合专业知识边看边想,仔细研究作品中值得学习的地方。
但有人会抱怨要看作品自己却没有多少设计类书籍,上网找大量并且是自己需要的设计作品和设计资源又很浪费时间和精力,这里你建议去找汇集网络上所有优秀设计资源的网站这样可以省下很多时间和精力去提高学习效率,设计些作品拿上去卖还可以锻炼自己的设计水平。
2,反复地欣赏优秀的作品。
温故而知新,设计也是如此。
收藏自己认为比较好的作品,过段时间再看看这些作品,往往会比第一次有更大的收获。
3,经常看看自己的作品。
经常看看自己的过去设计的作品,你就会了解自己水平是否有所提高,同时也会有更多的设计体会。
三,练反复地大量地练习。
刚提到的可以上网锻炼自己看自己的作品有没有人会购买。
如果缺乏足够的练习,就算有足够的设计天赋也是无法提高设计水平。
只有不断地练习,反复地练习,才能迅速提高设计能力,做得越多,提高得越快,这个是没有什么捷径可走的,必须踏踏实实地来。
当然如果练习的时候不思考只会事倍功半,就像学画一样,不光要用笔画,更需要动脑。
四,审自己的作品能打动自己就是好作品吗?其实对自己作品满意并不是件好事。
尤其是初学者对设计以及自身能力缺乏足够的认识往往会犯"自恋"的毛病,过于满意自己的设计,总以为自己设计得很完美,没有比这更好的,却不知自己设计得有多糟糕。
设计师如何提高设计质量与创新能力设计作为一门艺术与科学相结合的学科,对于设计师来说,提高设计质量与创新能力是非常重要的。
设计质量的提升能够让设计作品更具竞争力,而创新能力的增强则可以帮助设计师在激烈的市场竞争中脱颖而出。
下面将探讨一些帮助设计师提高设计质量和创新能力的方法。
拓宽设计知识与技能。
设计师需要不断学习与掌握新的设计理念、工具和技术。
他们可以参加相关的培训课程、研讨会和工作坊,以了解最新的设计趋势和技术创新。
设计师还可以通过阅读设计书籍、关注设计网站和学习设计软件来提高自己的设计能力。
拓宽知识与技能,能够为设计师开拓新的设计思路,使他们在创作中更加自信和独立。
注重用户需求与体验。
设计师在进行设计工作时,需要更加关注用户的需求和体验。
他们可以通过与用户的沟通和反馈来了解他们的真实需求,并将这些需求融入到设计中。
设计师还应该注重用户体验的改善,通过人机交互设计、用户测试和用户反馈等方法,不断优化产品的易用性和用户体验。
关注用户需求与体验,能够使设计师的作品更贴近用户的实际需求,并提供更好的使用体验。
第三,注重市场调研与竞争分析。
设计师需要时刻关注市场上的设计趋势和竞争状况,了解同行业的设计作品以及消费者对于设计的偏好。
他们可以通过市场调研、用户调查和竞争分析等方法,获取市场的信息和反馈。
了解市场需求和竞争状况,能够帮助设计师更好地把握设计方向,为客户提供更具竞争力的设计解决方案。
第四,与他人合作与交流。
设计师可以通过与其他设计师、行业专家和客户的合作与交流,提高自己的设计水平和思维方式。
他们可以参加设计师社群、工作坊和展览会,与其他设计师交流思想和经验。
设计师还可以与行业专家合作,获取专业的指导和建议。
与他人合作与交流,能够让设计师汲取更多的灵感和创意,拓宽设计视野,提高自己的设计能力和创新能力。
要不断挑战自我,不断追求卓越。
设计师需要在工作中不断挑战自己,超越自己的设计能力和创意思维。
他们可以尝试新的设计风格、探索新的设计领域,挑战自己的设计极限。
研究建筑设计的主要问题及其应对策略引言建筑设计是一个复杂而多元化的领域,涉及到多个方面的考虑和决策。
在研究建筑设计时,我们可能会遇到一些主要问题。
本文将讨论这些问题,并提出相应的应对策略。
主要问题1. 空间布局和功能性一个建筑设计的主要问题是如何优化空间布局和功能性。
在设计过程中,需要考虑不同空间的布置和使用方式,以满足用户的需求和舒适度。
然而,在实践中,我们可能面临以下问题:- 如何合理分配不同功能区域的空间?- 如何在不同空间之间达到良好的流动性和互联性?- 如何在设计中平衡美观性与功能性的需求?2. 可持续性和环境影响在当今社会,可持续性和环境影响是建筑设计中的重要问题。
建筑物的能源消耗、材料选择和废物管理等因素都会对环境产生影响。
然而,在研究建筑设计时,我们可能会面临以下问题:- 如何在设计中最大程度地减少能源消耗?- 如何选择环保材料,并降低建筑废物的产生?- 如何在设计中融入自然元素,以提高室内空气质量和舒适度?3. 建筑安全和结构稳定性建筑安全和结构稳定性是建筑设计的关键问题。
一个良好的建筑设计应该能够确保建筑物在使用过程中的安全性和稳定性。
然而,我们可能面临以下问题:- 如何设计出结构稳定、抗震和防火的建筑?- 如何在设计中考虑人员疏散和紧急情况的应对?- 如何使用合适的材料和技术,以确保建筑物的长期耐久性?应对策略为了应对上述问题,我们可以采取以下策略:1. 综合考虑:在设计过程中,需要综合考虑空间布局、功能性、可持续性和安全性等因素。
通过综合考虑不同因素,可以找到最优的设计方案。
2. 专业知识:建筑设计需要专业的知识和技能。
建筑设计师应该具备深厚的建筑学知识和相关经验,以应对各种问题和挑战。
3. 创新思维:在研究建筑设计时,需要具备创新思维,不拘泥于传统的设计方法。
通过创新思维,可以找到独特而有效的解决方案。
4. 合作与交流:建筑设计是一个团队工作。
建筑设计师应该与其他专业人员合作,并与用户进行有效的沟通和交流,以确保设计方案符合他们的需求和期望。

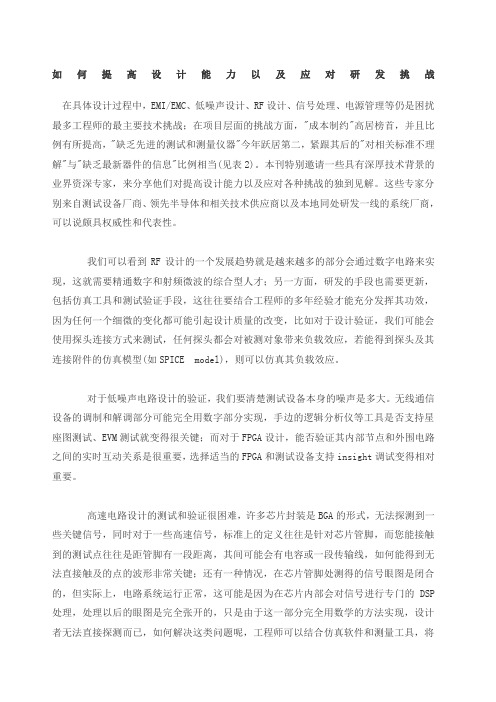

如何提高设计能力以及应对研发挑战在具体设计过程中,EMI/EMC、低噪声设计、RF设计、信号处理、电源管理等仍是困扰最多工程师的最主要技术挑战;在项目层面的挑战方面,"成本制约"高居榜首,并且比例有所提高,"缺乏先进的测试和测量仪器"今年跃居第二,紧跟其后的"对相关标准不理解"与"缺乏最新器件的信息"比例相当(见表2)。
本刊特别邀请一些具有深厚技术背景的业界资深专家,来分享他们对提高设计能力以及应对各种挑战的独到见解。
这些专家分别来自测试设备厂商、领先半导体和相关技术供应商以及本地同处研发一线的系统厂商,可以说颇具权威性和代表性。
我们可以看到RF设计的一个发展趋势就是越来越多的部分会通过数字电路来实现,这就需要精通数字和射频微波的综合型人才;另一方面,研发的手段也需要更新,包括仿真工具和测试验证手段,这往往要结合工程师的多年经验才能充分发挥其功效,因为任何一个细微的变化都可能引起设计质量的改变,比如对于设计验证,我们可能会使用探头连接方式来测试,任何探头都会对被测对象带来负载效应,若能得到探头及其连接附件的仿真模型(如SPICE model),则可以仿真其负载效应。
对于低噪声电路设计的验证,我们要清楚测试设备本身的噪声是多大。
无线通信设备的调制和解调部分可能完全用数字部分实现,手边的逻辑分析仪等工具是否支持星座图测试、EVM测试就变得很关键;而对于FPGA设计,能否验证其内部节点和外围电路之间的实时互动关系是很重要,选择适当的FPGA和测试设备支持insight调试变得相对重要。
高速电路设计的测试和验证很困难,许多芯片封装是BGA的形式,无法探测到一些关键信号,同时对于一些高速信号,标准上的定义往往是针对芯片管脚,而您能接触到的测试点往往是距管脚有一段距离,其间可能会有电容或一段传输线,如何能得到无法直接触及的点的波形非常关键;还有一种情况,在芯片管脚处测得的信号眼图是闭合的,但实际上,电路系统运行正常,这可能是因为在芯片内部会对信号进行专门的DSP 处理,处理以后的眼图是完全张开的,只是由于这一部分完全用数学的方法实现,设计者无法直接探测而已,如何解决这类问题呢,工程师可以结合仿真软件和测量工具,将建模、仿真分析、实际量测融为一体,根据实际测量点得波形推断其它点的波形,或推断经过某种特殊数学处理之后的波形。
设计师的职业发展路径在当今社会,设计师的角色变得愈发重要,无论是在产品设计、视觉传达还是用户体验等领域,设计师都扮演着不可或缺的角色。
随着科技的进步和经济的发展,设计行业也在不断演变,给设计师提供了多样化的职业发展路径。
本文将深入探讨设计师的职业发展路径,包括职业阶段、技能提升、行业趋势以及未来发展的机遇与挑战。
一、设计师的职业阶段设计师的职业发展通常可以分为几个阶段,每个阶段都有其独特的要求和机遇。
1.1 初级设计师初级设计师通常是刚刚进入设计行业的新人,他们可能刚刚毕业,或者拥有不超过两年的工作经验。
在这个阶段,设计师通常需要在资深设计师的指导下进行工作,积累实践经验,提高自己的技能。
初级设计师需要掌握基本的软件工具(如Adobe Photoshop、Illustrator 等)和设计原理,同时也要学习如何与团队合作以及与客户沟通。
1.2 中级设计师经过几年的工作经验后,初级设计师可以晋升为中级设计师。
在这个阶段,设计师不仅需要保持对软件工具的熟练使用,还要提高自己的创意能力和解决问题的能力。
中级设计师开始承担更多责任,可能会领导小型项目,并且需要与其他部门协调合作。
这一阶段也是专业技能进一步细分的时期,如视觉传达、交互设计等方向会开始显现出明确的轨迹。
1.3 高级设计师到了高级设计师阶段,这些专业人士通常拥有丰富的项目经验和较强的领导能力。
高级设计师不仅需具备卓越的设计能力,还要具备战略思维能力,他们往往负责大型项目的整体把控。
在这个阶段,高级设计师会参与到更高层次的决策中,并且可能需要管理团队,也可能参与公司的业务拓展。
1.4 资深设计总监最后,部分表现优异并具备丰富管理经验的高级设计师,有机会晋升为公司内的设计总监。
此时,他们需要制定公司的整体设计战略,与其他高层领导进行有效沟通,并确保团队能够按照公司的愿景与战略方向正常运作。
资深设计总监不仅要关注创意更要考虑商业价值,不断推动团队创新以应对瞬息万变的市场。
工程设计重点难点分析及应对措施目录一、内容描述 (3)1.1 背景介绍 (3)1.2 目的和意义 (4)1.3 文档结构概述 (6)二、工程设计重点难点分析 (7)2.1 技术难题 (8)2.1.1 高难度技术问题 (12)2.1.2 创新性技术应用 (13)2.2 组织管理 (14)2.2.1 复杂的项目组织结构 (15)2.2.2 跨部门协作与沟通 (16)2.3 经济考虑 (18)2.3.1 成本控制与预算管理 (19)2.3.2 效益评估与投资回报 (21)2.4 法律法规 (22)2.4.1 符合相关法律法规要求 (23)2.4.2 避免潜在法律风险 (24)2.5 环境影响 (25)2.5.1 项目对环境的影响分析 (26)2.5.2 环保措施的制定与实施 (27)三、应对措施 (28)3.1 技术对策 (29)3.1.1 加强技术研发与创新 (30)3.1.2 引入外部专业资源 (31)3.2 组织管理策略 (32)3.2.1 优化项目管理流程 (34)3.2.2 建立高效的协作机制 (35)3.3 经济措施 (36)3.3.1 完善成本控制体系 (37)3.3.2 提高项目收益预测的准确性 (38)3.4 法律法规遵循 (39)3.4.1 建立合规性审查机制 (40)3.4.2 及时更新法律法规知识 (41)3.5 环境保护措施 (42)3.5.1 制定详细的环境影响评估报告 (42)3.5.2 落实环保设施与措施 (44)四、结论与展望 (44)4.1 结论总结 (46)4.2 对未来发展的展望 (46)4.3 需要进一步讨论的问题 (48)一、内容描述本文档旨在深入探讨工程设计过程中的重点和难点问题,并提出相应的应对策略和措施。
内容涵盖了工程设计中的关键环节,如需求分析、方案设计、初步设计、施工图设计等,特别关注那些技术复杂、涉及面广、对项目成功与否有决定性影响的设计部分。
在重点方面,我们将集中精力对设计方案的合理性、可行性和创新性进行细致分析,确保设计方案能够满足项目实际需求,同时具备良好的经济效益和社会效益。
浅谈施工企业如何应对科技创新中国科技创新随着科技的不断进步和应用,施工企业也面临着越来越大的科技创新的压力和挑战。
如何应对科技创新,成为了施工企业必须面对的一个重要问题。
本文将从以下几个方面进行探讨。
一、加大科技投入,提高科技研发能力施工企业要应对科技创新,首先要加大科技投入,提高自身的科技研发能力。
可以通过增加科技研发的经费和人员,与科研机构合作,开展科技项目研究等方式来提升科技创新能力。
同时,施工企业可以注重引进和集聚高科技人才,提升研发团队的整体水平。
只有不断提高科技研发能力,才能在科技创新的竞争中处于主导地位。
二、积极应用信息化技术,实现数字化施工管理信息化是科技创新的重要方向之一、施工企业可以通过引入信息化技术,实现数字化施工管理,提高工作效率和质量。
例如,采用BIM技术进行工程设计和施工管理,可以实现不同专业之间的协同设计和施工,减少设计和施工误差,提高工程质量。
同时,施工企业还可以结合物联网、云计算等技术,实现设备的远程监控和管理,提高设备利用率和维护效果。
三、注重新材料的应用和推广新材料是科技创新的重要组成部分。
施工企业要加强与科研机构的合作,积极开展新材料的研发和应用,并推广应用到实际工程中。
新材料的应用可以提高工程的耐久性、抗震性和环保性等,从而提高施工企业的市场竞争力。
四、借助互联网平台,拓展市场和创新模式互联网技术带来了一系列的创新机会,施工企业可以借助互联网平台,拓展市场和创新模式。
可以通过建立官方网站和移动应用程序,进行线上产品展示和销售,提升企业的品牌形象和市场影响力。
同时,可以通过互联网平台和电子商务模式,与其他相关企业进行合作,实现资源共享和互利共赢。
五、加强人才培养,提高员工科技创新能力人才是科技创新的核心要素。
施工企业要加强人才培养,提高员工的科技创新能力。
可以通过组织员工参加培训班、科技展览会等活动,提高员工的科技意识和创新能力。
同时,还可以鼓励员工提出科技创新的建议和想法,激发员工的创新潜力。
如何快速提高艺术设计技巧艺术设计是一门需要不断学习和提高的技巧。
无论是对于初学者还是有经验的设计师,都希望能够快速提升自己的艺术设计技巧。
本文将介绍一些实用的方法和技巧,帮助读者快速提高艺术设计能力。
一、培养艺术感知力和观察力艺术设计的起点是对美感的感知和对周围事物的观察。
要快速提高艺术设计技巧,首先需要培养良好的艺术感知力和观察力。
可以通过以下练习来提升这两个方面的能力:1. 绘画训练:每天花一些时间进行绘画训练,可以选择观察室内或室外的风景,尽量还原真实的物体形态和颜色。
2. 素描实践:以素描为基础,锻炼对光影、线条和形态的观察和表达能力。
3. 艺术品观赏:经常参观画廊、博物馆等艺术展览,欣赏存世作品,培养艺术感知力。
二、掌握基本设计原理和技巧艺术设计有许多基本的设计原理和技巧,了解和掌握这些原理和技巧是提高设计能力的关键。
1. 色彩原理:了解色彩的相互搭配和运用,学会正确运用颜色进行表达和传达情感。
2. 排版原理:熟悉常用的排版规则和版式设计,包括字体、间距、对齐等方面。
3. 构图原理:学会合理运用对称、平衡、对比、重复等构图原理,提升设计作品的整体效果。
4. 创意技巧:了解一些常用的创意方法和技巧,如融合、隐喻、变形等,以及如何将它们应用到设计中。
三、多样化的练习提高艺术设计技巧需要不断的练习,并进行多样化的练习可以帮助我们开阔思路,提高创意。
1. 手绘练习:在数字化时代,手绘依然是一种重要的技能。
多进行手绘练习,提升手绘能力。
2. 设计挑战:设定一些有趣的设计挑战,如完成一幅特定主题的插画、设计一个标志等,锻炼自己的想象力和解决问题的能力。
3. 仿作练习:选择一些优秀的艺术设计作品,尝试模仿并学习其中的技巧和风格。
四、不断学习和追求进步艺术设计领域不断的发展变化,要快速提高艺术设计技巧,需要保持学习的状态和对新事物的好奇心。
1. 学习交流:参加相关的培训班、工作坊和学术讲座,与其他设计师进行交流和学习。
如何提高设计能力以及应对研发挑战在具体设计过程中,EMI/EMC、低噪声设计、RF设计、信号处理、电源管理等仍是困扰最多工程师的最主要技术挑战;在项目层面的挑战方面,"成本制约"高居榜首,并且比例有所提高,"缺乏先进的测试和测量仪器"今年跃居第二,紧跟其后的"对相关标准不理解"与"缺乏最新器件的信息"比例相当(见表2)。
本刊特别邀请一些具有深厚技术背景的业界资深专家,来分享他们对提高设计能力以及应对各种挑战的独到见解。
这些专家分别来自测试设备厂商、领先半导体和相关技术供应商以及本地同处研发一线的系统厂商,可以说颇具权威性和代表性。
我们可以看到RF设计的一个发展趋势就是越来越多的部分会通过数字电路来实现,这就需要精通数字和射频微波的综合型人才;另一方面,研发的手段也需要更新,包括仿真工具和测试验证手段,这往往要结合工程师的多年经验才能充分发挥其功效,因为任何一个细微的变化都可能引起设计质量的改变,比如对于设计验证,我们可能会使用探头连接方式来测试,任何探头都会对被测对象带来负载效应,若能得到探头及其连接附件的仿真模型(如SPICE model),则可以仿真其负载效应。
对于低噪声电路设计的验证,我们要清楚测试设备本身的噪声是多大。
无线通信设备的调制和解调部分可能完全用数字部分实现,手边的逻辑分析仪等工具是否支持星座图测试、EVM测试就变得很关键;而对于FPGA设计,能否验证其内部节点和外围电路之间的实时互动关系是很重要,选择适当的FPGA和测试设备支持insight调试变得相对重要。
高速电路设计的测试和验证很困难,许多芯片封装是BGA的形式,无法探测到一些关键信号,同时对于一些高速信号,标准上的定义往往是针对芯片管脚,而您能接触到的测试点往往是距管脚有一段距离,其间可能会有电容或一段传输线,如何能得到无法直接触及的点的波形非常关键;还有一种情况,在芯片管脚处测得的信号眼图是闭合的,但实际上,电路系统运行正常,这可能是因为在芯片内部会对信号进行专门的DSP处理,处理以后的眼图是完全张开的,只是由于这一部分完全用数学的方法实现,设计者无法直接探测而已,如何解决这类问题呢,工程师可以结合仿真软件和测量工具,将建模、仿真分析、实际量测融为一体,根据实际测量点得波形推断其它点的波形,或推断经过某种特殊数学处理之后的波形。
很多情况下,我们受到经费的限制,无法得到很高级的仪器,但这并不意味着无法提升研发水平,因此要充分发挥现有资源的优势。
例如,若您从事宽带通信系统(如信号带宽超过80MHz)的研发,可能不必担心没有一台动态范围很高的仪器,因为宽带信号本身的动态范围可能就不高,也许一台矢量示波器就完全胜任这一测量任务。
安捷伦试图从两个角度来帮助工程师提高的研发水平。
首先,我们最近大大加强了仿真软件对信号完整性和EMI/EMC分析的功能,更重要的是,该仿真软件可以和安捷伦的示波器、逻辑分析仪、频谱分析仪、射频信号源等测量工具合在一起使用,构成一个闭环的半实物仿真测试验证测试环境。
其次,安捷伦力图让简单的仪器能够完成复杂的测量验证功能,比如其混合信号示波器只是在普通示波器的基础上集成了额外的16个逻辑通道,成本远比逻辑分析仪加上示波器的方案低许多。
另外,使普通的示波器和逻辑分析仪可以支持矢量信号的解调或解码分析,这无疑可以节约大量的专用设备测试费用。
坦白地说,我很惊讶地看到EMI/EMC、低噪声以及RF设计成为中国设计者面临的最主要挑战。
这也反映出中国的设计水平上了一个台阶,显示他们已经跨越逻辑设计阶段,正处于质量设计阶段。
以EMI/EMC设计为例,只有好的系统/印刷电路板EMC设计是不够的。
为了在芯片级获得好的EMI/EMC性能,必须在芯片设计规划阶段就要予以考虑。
诸如片上电源布线、总线电容、电源栅格电容以及外部耦合电容等都要仔细考虑。
在芯片设计结束之前必须对EMC容差进行深入的计算和分析。
在我看来,最大的项目级挑战就是缺乏有经验的、熟知整个开发流程的项目管理者。
当然每个项目都面临成本限制,由于中国的运营成本较低,我们应该能够实现较低的成本。
然而,获得一个经验丰富的项目经理似乎比如何管理成本更难。
英飞凌正致力于将最新的技术带到中国,我们也为中国带来了很多有挑战的新项目。
通过实际的项目,工程师将能提高研发的水平,仅从理论课程/培训是不可能获得这种提高的。
所以我的建议是多动手、多实践,你将获益匪浅。
中国的确拥有能干的研发工程师,工程师、大学和研发团队的素质不断提高,研发能力不断进步,相比其他发达国家,研发的创新以及研发成果转化为商业产品的能力必须进一步增强,以帮助提高投资回报。
对于如何应对RF设计挑战,我认为经验不是一夜之间得来的,考虑到上市时间和遵守标准要求,工程师和制造商应该评估和充分利用某些供应商提供的经过验证的参考设计。
为了设计一个具有成本效益的系统,需要瞄准未来2-3年的趋势尽早对系统的要求进行清晰的定义。
开发者需要预先制定好清晰的策略和发展蓝图,而不是临时来选择恰好满足要求的特殊解决方案。
对于大公司,他们应该培养与少数顶尖制造商的长期合作关系,然后一同进行系统的定义。
这样,他们就能规避那些最终会拖慢产出和上市时间的一系列问题。
供应商们越来越多地提供完整平台解决方案,而不只是某一点上的元器件方案,这为具有研发能力的公司带来高价值。
这些供应商能够帮助中国工程师理解完整系统中的问题,与后者一起定义适合特定领域或客户需求的下一代方案,并实现产品的差异化。
对于高性能电子设计,诸如电信应用,电源管理和信号完整性目前是两项重要的技术挑战。
在电源管理方面,设计者需要同时降低静态功耗和动态功耗以在功率预算内实现更好的性能。
例如,我们的客户借助Xilinx特有的可减少漏电流而不影响性能的90nm三栅极氧化层(triple oxide)技术来降低静态功耗。
90nm工艺使晶体管尺寸更小,栅极电容就减少了,加上使用高性能、低功耗的嵌入式硬IP内核,设计者还可以降低动态功耗。
至于信号完整性,设计应该使串扰最小化以增强高速应用的系统性能,包括普遍使用的存储器接口。
我们的客户通过整合最新的SparseChervon输出管脚位图来减少串扰,这种位图将地和电源管脚布置成靠近每个信号管脚。
封装内耦合电容方案和连续的电源/地线面也可有助于减少电子设计中的串扰。
几乎每一位电子设计者都会遇到增加系统级性能、降低整体成本和更快速面市这三大挑战。
在我看来,电子设计者的最好机会是使用可编程技术来解决上述挑战。
如今平台FPGA集成了4种主要的IC技术-逻辑、串行连接、DSP和嵌入式处理,这使得设计者能够开发可编程的系统级设计。
另外,相比ASIC方案,电子设备制造商可通过使用FPGA来显著降低R&D项目的风险。
我认为中国研发社群最优先应该做的事情就是迅速学习最新IC技术和设计方法学,以便创建面向本地市场和出口业务的创新产品。
半导体供应商应该通过技术演示、培训中心和商展以及研讨会、网站指南文章加速对本地设计工程师的知识转移过程,同时必须提供易用的设计工具、IP内核、参考设计以及开发套件。
另外,元器件公司可以与本地客户和大学形成合作伙伴关系、建立联合实验室,以提升后者的R&D水平和为中国市场开发新的应用。
项目的时间进度是研发人员的重要挑战。
由于中国企业普遍希望将产品的研发周期缩短,使得产品的质量难以保证,而且产品的功能也会受到影响。
这对设计工程师造成很大的困难,容易造成项目的失败。
设计经验也是挑战。
中国的工程师普遍年轻化,对产品的理解比较浅,而且喜欢不停地更换项目,不把一个项目做精,实际上对个人的发展是不利的。
一个项目做不到2年,实际上并没有完全理解这个项目,没有理解设计的精粹,感觉都懂了,实际上是一知半解。
提高设计能力的途径:(1) 解剖成功的产品,学习先进的设计理念。
先进的设计理念是工程师成功的关键,多看多琢磨是最好的学习途径,一流的工程师,需要具备一流的设计理念;(2) 要有人跟踪最新的标准动态,掌握技术发展动态,提前做好技术的储备工作,减少产品研发的周期;(3) 要在思想上提高树立做精品的理念。
设计一个成功的产品首先要有做精品的意识,才可能做出最好的产品。
间接参数设计和验证是许多中国设计工程师的共同障碍,这通常被称为是"缺乏经验"或"布板问题"。
这种问题包括:启动设计、容差和异常状态或输入的恢复设计、连线的传输建模和EMI。
在很多情况下,过分依赖和指望仿真工具会使简单的问题复杂化,而在设计初期参考许多物理过程基础理论、配合工具验证可以快速有效地改进设计。
在实践中,快速响应、大电流电源带来的问题多数与布板过程中粗心的元件布局以及相关的布线有关。
信号链中的钳位和功率水平规划是RF设计中的一个普遍问题,而这些问题最终可能导致误码率提高或功耗增加。
理解其物理机制以及信号的表现方式是成功设计一个电路的良好开端。
应对"成本制约"挑战实际上是一个在削减支出和保证可实现性之间的折衷优化过程。
即使市场价格压力很大,也需要谨慎保持一定的设计余量和容差。
必要时,设计师须坚持保留设计余量和容差,而可以裁减掉一些功能和特性。
低设计余量和低容差会导致较高的现场故障风险。
余量和容差是具体电路设计领域的问题,但是对项目级的挑战也有着重要影响。
功能、特性的裁减和组合通常是成本控制更有效的途径。
选择那些能够提供生产过程测试和验证设计的参考方案是安全快速进入市场的捷径。
做任何设计工作,迎接任何设计挑战,掌握技术、受过良好培训的工程师队伍都是必不可少的。
另外,我认为"面市时间"和"缺乏对系统的宏观理解"是两项重大挑战。
研究(Research)是做技术研究,开发(Develop)是在技术研究的基础上进行开发,这都需要一段时间,也是一种成本。
如何能够在最早的时间里把产品做出来,放到市场上,对每个公司来说都非常重要然而也是一大挑战。
另外,"成本制约"和对整个系统的理解不足同样形成了挑战。
怎样在短时间内、在控制成本的情况下,把大的系统整合到一起,很快做出产品,需要有很强的项目管理能力,而在这方面,中国的经验还不够先进。
在帮助工作提升中国设计能力方面,首先,飞利浦半导体将R&D方面的技术优势移植到中国,把比较复杂的项目拿到中国来做。
我们目前在上海成立"消费半导体创新中心(CBIC)"就是一个很好的例子。
下一步则应该协助中国使整体的R&D 环境更成熟,而并不是简单地把R&D的结果带到中国来卖,这样可以形成一个环境,使整个行业和行业中的各个群体都受益。
