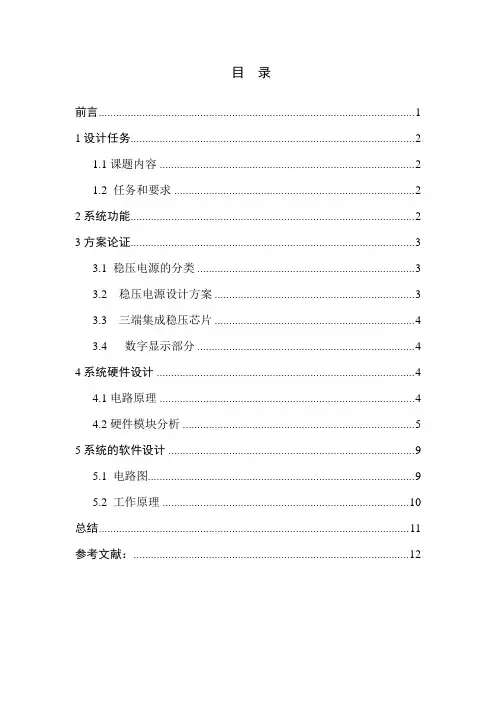

目录前言 (1)1设计任务 (2)1.1课题内容 (2)1.2 任务和要求 (2)2系统功能 (2)3方案论证 (3)3.1 稳压电源的分类 (3)3.2 稳压电源设计方案 (3)3.3 三端集成稳压芯片 (4)3.4 数字显示部分 (4)4系统硬件设计 (4)4.1电路原理 (4)4.2硬件模块分析 (5)5系统的软件设计 (9)5.1 电路图 (9)5.2 工作原理 (10)总结 (11)参考文献： (12)前言电源技术尤其是数控电源技术是一门实践性很强的工程技术，服务于各行各业。

电力电子技术电能的最佳应用技术之一。

当今电源技术融合了电气、电子、系统集成、控制理论、材料等诸多学科领域。

随着计算机和通讯技术发展而来的现代信息技术革命，给电力电子技术提供了广阔的发展前景，同时也给电源提出了更高的要求。

随着数控电源在电子装置中的普遍使用，普通电源在工作时产生的误差，会影响整个系统的精确度。

直流稳压电源是最常用的仪器设备, 在科研及实验中都是必不可少的。

数控电源采用按键盘，可对输出电压进行设置, 输出由单片机通过D/A,控制驱动模块输出一个稳定电压。

同时稳压方法采用单片机控制, 单片机通过A/D 采样输出电压, 与设定值进行比较, 若有偏差则调整输出, 越限则输出报警信号并截流。

工作过程中, 稳压电源的工作状态(输出电压、电流等各种工作状态) 均由单片机输出驱动LCD显示, 由键盘控制进行动态逻辑切换。

以单片机为核心的智能化高精度简易直流电源的设计,电源采用数字调节、输出精度高, 特别适用于各种有较高精度要求的场合。

电源采用数字控制，具有以下明显优点：1)易于采用先进的控制方法和智能控制策略，使电源模块的智能化程度更高，性能更完美。

2)控制灵活，系统升级方便，甚至可以在线修改控制算法，而不必改动硬件线路。

3)控制系统的可靠性提高，易于标准化，可以针对不同的系统(或不同型号的产品)，采用统一的控制板，而只是对控制软件做一些调整即可。

波形正确（10分）
4个填空1个3分
30分
3
在示波器上显示整流滤波后的波形，并画出波形
时间档位：周期：幅度档位：峰峰值：
波形正确（10分压以后的波形，并画出波形。
时间档位：周期：幅度档位：峰峰值：
波形正确（18分）
18分
5
体会
14分
合计

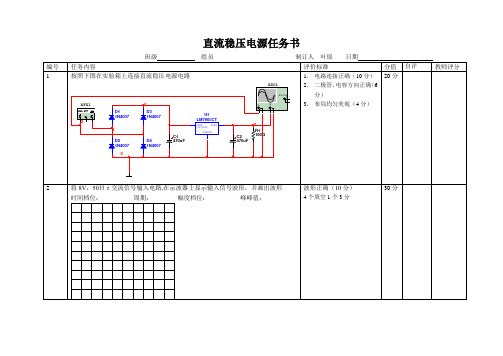

直流稳压电源任务书
班级组员制订人 叶原日期
编号
任务内容
评价标准
分值
自评
教师评分
1
按照下图在实验箱上连接直流稳压电源电路
1.电路连接正确（10分）
2.二极管、电容方向正确（6分）
3.布局均匀美观（4分）
20分
2
将8V，50Ｈｚ交流信号输入电路,在示波器上显示输入信号波形，并画出波形
时间档位：周期：幅度档位：峰峰值：

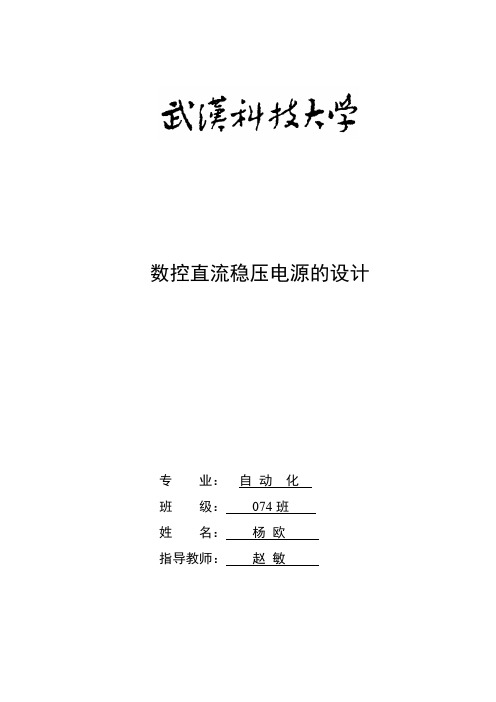

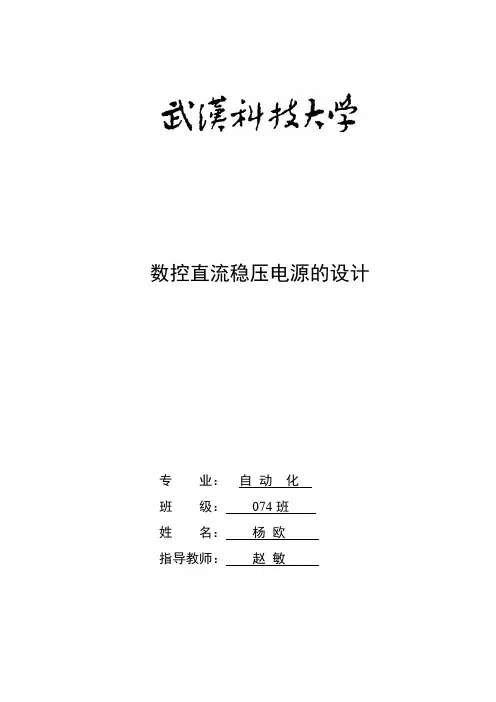

数控直流稳压电源的设计专业：自动化班级：074班姓名：杨欧指导教师：赵敏设计任务：1.基本功能实现：1）可输出电压：范围0～18V，步进0.1V，纹波不大于10mV。

2）可输出电流： 150mA，额定电流为0.5A。

3）可输出电压值由数码管显示。

4）由“+”、“-”两键分别控制输出电压步进增减。

5）为实现上述几部件工作，自制一稳压直流电源，输出± 18v,+5v。

2.扩展功能与创新：1）输出电压可预置在0~18v之间的任意一值。

2）用自动扫描代替人工按键，实现输出电压变化。

3）扩展输出电压种类（如三角波、方波、正弦波等）。

4）扩展可输出电流：150mA。

5）在扩展的基础上增加新的功能。

3.设计报告：1）开题报告：包括可行性分析、方案比较、方案确定、系统方框图、经费预算等。

2）理论方案：具体的原理图、程序图、逻辑分析、理论计算、电路仿真结果等。

3）验证方案及验证结果：包括验证方案的原理，采取的措施、实际验证结果等4）设计总结：包括实践中出现的问题，解决方法对策、设计心得体会等。

5）参考资料：包括采用的芯片、电路、参考文献等。

内容摘要随着电子技术的高速发展，电子系统的应用领域越来越广泛，电子设备的种类也越来越多，电子设备与人们的工作、生活的关系益密切。

任何电子设备都离不开可靠的电源，它们对电源的要求也越来越高。

特别是随着小型电子设备的应用越来越广泛，也要求能够提供稳定的电源，以满足小型电子设备的用电需要。

本文基于这个思想，设计和制作了符合指标要求的开关稳压电源。

基本原理：简易数控直流电源，主要包括三大部分：数字控制部分、D/A变换部分和可调稳压部分。

完成这三大部分功能的电路及集成芯片品种很多，在经济、可靠、实现其基本功能的前提下，合理的设计及选择电路则是完成设计的关键。

整个系统的工作原理简述如下：计数器每次脉冲触发跳一，也及实现步进01。

如何实现步跳01成为本设计的关键所在，由于电容的容值不一，充电时间常数不等，故可利用电容时间不相等，又按键有一定的时间，大约是0.5S，但这个时间对于电容充电时间常数来说已经足够了，本设计就是通过实现按键来实现脉冲的。

简易数控直流稳压电源设计数控直流稳压电源是一种能够提供稳定输出电压的电源装置，常用于电子设备的测试、实验和制造过程中。

下面是一个简易的数控直流稳压电源设计。

1.设计需求和规格在开始设计之前，我们需要明确电源的输出电压和电流需求。

假设设计目标为输出电压范围为0-30V，最大输出电流为5A。

2.选择电源变压器根据设计需求，我们需要选择一个合适的电源变压器。

变压器的选择应该满足以下条件：-输入电压范围为市电的电压范围；-输出电压是设计需求的两倍，即60V；-输出功率需大于最大输出功率，即300W。

3.整流电路设计使用桥式整流电路将交流输入电压转换为直流电压。

桥式整流电路由4个二极管组成，将交流输入电压的负半周和正半周均转换为正向电流。

4.滤波电路设计滤波电路用于减小输出电压中的纹波，并提供稳定的直流输出电压。

常见的滤波电路是使用电容滤波器。

根据设计需求，选择适当的电容来达到所需的输出纹波和稳定性。

5.稳压电路设计稳压电路用于控制输出电压在设定范围内稳定。

可以使用集成稳压器芯片，例如LM317，它可以根据外部电阻器和电容器的值来控制输出电压。

6.控制电路设计为了实现数控功能，可以使用微控制器或模拟电路来控制输出电压和电流。

通过合理设置电容、电阻和电位器等元器件，可以设计出合适的控制电路。

7.保护电路设计为了确保电源和负载的安全，应设计适当的保护电路。

常见的保护电路包括过流保护、过压保护和过温保护。

可以使用电流检测器、过压保护器和温度传感器等元器件来实现这些保护功能。

8.PCB设计和制造根据上述电路设计，进行PCB布局和布线。

设计合适的PCB尺寸和布局，以容纳所有元器件，并确保电路的稳定性和可靠性。

完成设计后，可以选择将PCB文件发送给制造商进行制造。

9.组装和测试将制造好的PCB组装在电源箱中，接好输入电源线和输出连接线。

在保证安全的情况下，通电测试电源的稳定性、输出的准确性和保护电路的可靠性。

10.调试和优化根据实际测试结果，不断调试和优化电源的性能。

二、数控直流电源的设计
设计内容：
数控直流电源的原理框图 直流稳压电源的设计 可逆计数器的工作原理及实现 LM317调节电压的产生 输出电压值的数码管显示
1、数控直流电源原理框图
“+”“—” 键
可逆 计数器
数显电路
D/A 转换输出 调整稳压电源来自2. 直流稳压电源的设计
固定输出的直流稳压电源的构成。
简易数控直流电源设计
聪明出于勤奋，天才在于积累
简易数控直流电源的设计
主讲：
一、设计任务
1. 设计一个有一定输出电压范围和功能的数控电源； 2. 输出电压：范围0～+9.9V，步进0.1V，纹波电压不
大于10mV； 3. 输出电流：500mA； 4. 输出电压值由数码管显示； 5. 由“+”、“-”两键分别控制输出电压增减； 6. 工作电源为220V。
可逆计数器的实现
输出电压：范围0～+9.9V，步进0.1V。所以可逆计数 器的计数范围从0~99。
因为74LS192是0~9十进制计数器，所以需要两片 74LS192构成0~99十进制计数器。
4、LM317调节电压的产生
0~99个位 计数器
0~99十位 计数器
个位D/A转 换，权值为 0.1v，产生 0~0.9v电压
十位D/A转 换，权值为 1v，产生 0~9v电压
0~9.9v
加法器
减法器
LM317 -1.25v~8.65v
1.25v
LM317公共端的调节电压可以通过数/模(D/A)转换，将 数字量转换为模拟调节电压。
DAC0832是8位的D/A转换芯片。能够与多数通用的微处 理器相接口，工作电源5~15V。
44、卓越的人一大优点是：在不利与艰 难的遭遇里百折不饶。——贝多芬

课程设计说明书课程名称：模拟电子技术课程设计题目：数控直流稳压电源设计学生姓名：专业：电子信息工程班级：电信10-2学号：指导教师：日期： 2012 年 11 月 23 日数控直流稳压电源设计一、设计任务与要求1．功能与主要技术指标⑴输出电压：0∽9．9V步进可调，调整步距0．1V；⑵输出电流：≤500mA；⑶精度：静态误差≤1%FSR，纹波≤10mV；⑷显示：输出电压值用LED数码管显示；⑸电压调整：由“+”、“-”两键分别控制输出电压的步进增减；⑹输出电压预置：输出电压可预置在0∽9．9V之间的任意一个值；⑺其它：自制电路工作所需的直流稳压电源，输出电压为±15V，+5V； 2．数控直流稳压电源组成框图之一操作人员通过按键对系统发出电压调整指令，该指令与输出电路的状态信号一起送入数控部分电路，经过处理后产生符合指令要求的输出电压信号，并经输出电路功率驱动后输出。

当输出电路的输出电流超过极限值时，由过流保护电路产生的信号送入数控电路，关闭系统的电压输出，对系统的输出电路进行保护。

另外，数控部分还产生显示信息送入显示电路，将输出电压或其它信息报告给操作人员。

图1提示：⑴用可预置的加减计数器和D/A实现电压预置和电压步进控制；⑵用集成运放实现功率扩展或用三端集成稳压电源；⑶可用电压比较器实现过流控制；二、方案设计与论证根据设计任务要求，数控直流稳压电源的工作原理框图如上图1所示。

主要包括这几部分：自制稳压电源、数控部分电路、显示电路、模拟/数字转换电路（D/A变换器）、过流保护及输出电路部分。

数字控制部分用“+”、“-”按键控制可逆计数器，计数器的输出输入到D/A变换器，经D/A器转换成相应的电压，此电压经过放大到合适的电压值后，去控制稳压电源的输出，使稳压电源的输出电压以0.1V的步进值增减。

方案一：采用7805构成直流电源采用7805构成直流电源的电路如图2所示，改变RP阻值使7805的公共端的电压在-5V到10V之间可调，则7805的输出端电压就可实现0－15V之间可调了。

简易数控直流稳压电源设计设计一台简易数控直流稳压电源可以分为以下几个步骤：1.确定电源的输出要求：确定电源的输出电压范围和电流范围。

根据实际需求，选择合适的电压和电流范围。

2.设计电源的整流电路：确定电源的输入电流和输入电压范围。

常用的整流电路包括桥式整流电路和中心点整流电路。

桥式整流电路更常见，效率较高。

3.设计电源的滤波电路：在电源的整流电路后加入滤波电容进行滤波，去除输出直流电压上的波动。

选取合适的滤波电容，使输出直流电压稳定。

4.设计电源的稳压调节电路：选择合适的稳压器件，根据需求设计稳压调节电路。

常见的稳压器件有三端稳压器和开关稳压器。

三端稳压器稳定性好，但效率较低；开关稳压器效率高，但稳定性较差。

5.设计电源的控制电路：根据需要设计数控电源的控制电路。

可以采用微处理器或者专用控制器来实现电源的数控功能，例如实现电源的开关机、电压和电流的调节、过压和过流保护等功能。

6.优化设计：根据实际需求对电源进行优化设计。

例如，可以增加短路保护、温度保护等功能。

7.制作测试：根据设计完成电源的制作和组装，进行测试。

测试包括输入输出电压电流的测试，以及控制电路的测试。

8.优化调整：根据测试结果对电源进行优化调整。

可以通过修改电路参数、更换稳压器件等方法进行优化调整。

9.最终调整：完成测试和优化调整后，进行最终调整，确保电源的稳定性和可靠性。

10.产品发布：在完成最终调整后，将电源进行产品化，进行包装和外观设计等工作，最终将产品发布市场。

需要注意的是，在设计数控直流稳压电源时，需要考虑以下几个方面：-输出电压范围和电流范围要与实际需求相匹配。

-整流电路和滤波电路的设计要使输出直流电压稳定，并且波纹尽可能小。

-稳压调节电路的选择要根据需求和性能进行考虑。

-控制电路的设计要实现所需的数控功能。

-电源的安全性和可靠性是设计时需要考虑的重要因素。

-电源的尺寸和散热量要注意合理安排，确保电源可以正常工作并且不过热。

6．3 简易数控直流稳压电源6.3.1 设计任务和要求设计并制作有一定输出电压调节范围和功能的数控直流稳压电源。

基本要求如下：·输出直流电压调节范围5～15V，纹波小于10mV。

·输出电流为500mA。

·稳压系数小于0.2。

·直流电源内阻小于0.5Ω。

·输出直流电压能步进调节，步进值为1V。

·由“+”、“-”两键分别控制输出电压步进增减。

6.3.2 设计方案根据设计任务要求，数控直流稳压电源的工作原理框图如图6.3.1所示。

图6.3.1 简易数控直流稳压电源框图该图主要包括三大部分：数字控制部分、模拟/数字转换部分（D/A变换器）及可调稳压电源。

数字控制部分+、-按键控制—可逆二进制计数器，二进制计数器的输出输入到D/A 变换器,经D/A器转换成相应的电压，此电压经过放大到合适的电压之后，去控制稳压电源的输出，使稳压电源的输出电压以1V的步进值增或减。

6.3.3 电路设计1．整流、滤波电路设计首先确定整流电路结构为桥式电路；滤波选用电容滤波。

电路如图6.3.2所示。

图6.3.2 整流滤波电路为了使稳压电源能够正常工作，滤波电路的输出电压应满足下式：I RIP I U U U U U U ∆++-+≥min 0max 01)(式中，m ax 0U 是稳压电源输出最大值；min 0)(U U I -是集成稳压器输入输出最小电压差；RIP U 是滤波器输出电压的纹波电压值（一般取0U 、min 0)(U U I -之和的10%）；I U ∆是电网波动引起的输出电压的变化（一般取0U 、min 0)(U U I -、RIP U 之和的10%）。

对于集成的三端稳压器，当V U U I 10~2)(min 0=-时，具有较好的稳压输出特性。

故滤波器输出电压值：V U I 2298.18.1315≥+++≥，取V U I 22=。

根据I U 可确定变压器次级电压2U ，即 V U U I 201.1222.1~1.12≈== 在桥式整流电路中，变压器次级电流与滤波器输出电流的关系为：A I I I I 75.05.05.1)2~5.1()2~5.1(02=⨯=≈=。

数控直流稳压电源的设计与制作任务书——数控直流稳压电源1.基本功能实现：（2）可输出电流： 150mA。

（3）可输出电压值由数码管显示。

（4）由“+”、“-”两键分别控制输出电压步进增减。

（5）为实现上述几部件工作，自制一稳压直流电源，输出输出± 15v,+5v。

2.扩展功能与创新：（1）输出电压可预置在0~10v之间的任意一值。

（2）用自动扫描代替人工按键，实现输出电压变化。

（3）扩展输出电压种类（比如三角波等）。

（4）扩展可输出电流：150mA。

（5）在扩展的基础上增加新的功能。

如与其他组雷同则不加分。

3.设计报告：（1）开题报告：包括可行性分析，方案比较，方案的确定，系统方框图，经费预算，组内分工，进程安排等。

（2）理论方案书：具体的原理图，逻辑分析，理论计算，电路仿真结果等。

（3）验证方案及验证结果：包括验证方案的原理，采取的措施，实际验证的结果等（4）设计总结：包括实践中出现的问题，解决方法，心得体会等。

（5）参考资料：包括采用的芯片，电路，参考书等。

摘要随着电子技术的高速发展，电子系统的应用领域越来越广泛，电子设备的种类也越来越多，电子设备与人们的工作、生活的关系益密切。

任何电子设备都离不开可靠的电源，它们对电源的要求也越来越高。

特别是随着小型电子设备的应用越来越广泛，也要求能够提供稳定的电源，以满足小型电子设备的用电需要。

本文基于这个思想，设计和制作了符合指标要求的开关稳压电源。

开关电源具有高频率、高功率密度、高效率等优点, 被称作高效节能电源。

由于开关稳压电源具有这些优点，基于这个思想设计了一个1～5V可调的低功率开关稳压电源，以满足小型电子设备的供电需要。

本文以开关电源的发展历史、发展现状以及发展趋势为线索，介绍了开关电源的一些新技术，技术指标，分类标准等。

并根据这些标准设计了一种满足小型电子设备供电需要的开关稳压电源。

电源设计的主要指标是：输入电压为AC220V，输入频率为50HZ，输入电压范围为AC165V～265V，输出电压为直流1～5V可调，输出最大电流为150mA，输出最大功率为2.25W。

黄河科技学院本科毕业设计任务书信息工程学院电子信息工程系电子信息工程专业级班学号学生指导教师栗红霞毕业设计题目可调直流稳压电源设计毕业设计工作内容与基本要求（目标、任务、途径、方法，应掌握的原始资料（数据）、参考资料（文献）以及设计技术要求、注意事项等）（纸张不够可加页）一、背景和意义近年来，我国可调稳压电源随着电子信息化技术的发展得到广泛的应用，可调稳压电源以其可调、使用方便、长期投入费用低等的特点深受人们的喜爱。

然而设计出一个抗干扰强的可调稳压电源就离不开数字化的设计方案，本课题就是利用数字化设计一个操作简单、使用方便的可调直流稳压电源。

二、目标和任务1、熟悉所学的电子技术知识，设计出理论框图。

2、设计出整流滤波电路。

3、设计出可调稳压电路及D/A变换器电路。

4、设计出数字控制电路。

三、技术要求1、输出直流电压调节范围5-15V，纹波小于15mV。

2、输出电流为500mA。

3、输出直流电压能步进调节，调节值为1V，由“+”、“-”两键分别控制输出电压步进增和减。

四、途径和方法在老师的指导的下，（第八学期）第一、二周查阅文献资料、完成开题报告的撰辑；第三、四周消化题目要求与相关资料；第五、六周完成文献翻译和文献综述的撰写；第七、八周完成系统框图设计并设计出电路原理图；第九、十、十一周对原理图所用的元件进行参数设计；第十二、十三周整理资料、撰写毕业设计说明书；第十四周答辩。

五、参考资料（文献）[1] 杨素行．模拟电子技术基础简明教程．北京：高等教育出版社，1998。

[2] 杨颂华，冯毛官，孙万蓉，胡力山．数字电子技术基础．西安：西安电子科技大学出版社，2000。

[3] 陈永甫．555集成电路应用800例．北京：电子工业出版社，1992年2月。

[4] 陈汝全．电子技术常用器件应用手册．北京：机械工业出版社，2008年8月。

[5]清源计算机工作室．Protel99se原理图与PCB及仿真．北京：机械工业出版社，2004。

数控直流电源设计(总10页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--数控直流稳压电源 1)输出电压：范围0~+，步进，纹波不大于8mV。

2）输出电流：500mA。

3）输出电压值用数码管LED显示。

4）用+、—两键分别控制输出电压的步进增减。

5）为实现上述几个部件工作，自制一台稳压直流电源，输出+ 、-15V、+5V。

发挥部分：1）输出电压可预置在0~之间的任何一个值。

2）用自动扫描代替人工按键，实现输出电压变化（步进不变）。

3）扩展输出电压种类（如三角波等）。

#include <>#include <>#define uchar unsigned char#define uint unsigned int#define DataPort P2sbit LCM_RS=P1^5;sbit LCM_RW=P1^6;sbit LCM_EN=P1^7;sbit K1=P3^4;sbit K2=P3^2;sbit K3=P3^0;sfr P1ASF=0x9D;sfr ADC_CONTR = 0xbc;sfr ADC_RES = 0xbd;sfr ADC_RESL= 0xbe;void GET_AD_Result();void AD_init( );extern void WriteCommandLCM(uchar CMD,uchar Attribc);extern void InitLcd();extern void DisplayoneChar(unsigned char X,unsigned char Y,unsigned char DData); extern void DisplayListChar(uchar X,uchar Y,uchar code *DData);unsigned char codedispcode[]={0x30,0x31,0x32,0x33,0x34,0x35,0x36,0x37,0x38,0x39};unsigned char dispbuf[8]={0,0,16,0,0,16,0,0};uchar AD_value,key,Vd=60;unsigned char i,j,temp8,temp9,temp10,temp11;float tt=;uchar tt1=0,tt2=0,tt3=0,m=0;uchar code str0[]={"by "};0CK2K2K2设计任务设计出有一定输出电压范围和功能的数控电源。

2011---2012学年第一学期班务工作总结3.0V2009级综合高中(1班余耀德一、一、抓住细节，把常规管理落到实处“如果没有要求，那就不可能有教育。

”高三资料多,模拟训练较频繁，学生有压力，有的同学出现烦躁情绪，有时脾气暴躁，自觉不自觉地就把自己划分进了“特区”里面，在纪律方面有所放松。

其实高三要跟高一高二一样，日常管理上要一如既往。

经过了三年的努力，越是到了“颗粒归仓”的时候，越要谨慎收获，不能粗心大意。

而严明的纪录、严谨的班风和严肃的学风才是确保煮熟的鸭子飞不走的保证。

因此在高三阶段应继续狠抓班级常规管理。

如卫生、迟到等方面，重视引导学生养成良好的学习习惯。

二、重视学习习惯和学习方法的作用高三学生学业负担重，学生时间紧，导致白天上课或早晚自习精神不振，情绪低迷。

还有不少学生思想压力大，在学习中往往难以入静。

对此我在落实常规管理的同时，积极引导学生养成在最佳状态中学习的习惯，教育学生注意劳逸结合，在自己身体能够承受的范围内，适时调节自己的生物钟，坚持午睡，有阶段、有范围的开夜车。

1、课堂听课是关键学生在校的大部分时间是在课堂上度过的。

学习成绩的优劣，固然取决于多种因素，但如何对待每一堂课则是关键。

要取得较好的成绩，首先就必须利用课堂上的四十五分钟，提高听课效率。

我要求学生听课时应做到以下四点：带着问题听课；把握住老师讲课的思路；养成边听讲、边思考、边总结、边记忆的习惯，力争当堂消化、巩固知识；踊跃回答老师提问。

有的成绩很好的学生也会有一种认识上的误区，尤其是到了高三复习时，总认为：课上老师讲的都在预习时已经会了，上课时就自己搞一套，不跟随老师的步子走。

这一点我是不允许的，老师课堂上的授课系统全面，重点问题总是重点强调，一般同学上完课后是初步学会的话，学习好的同学可以给自己的目标定位成当堂消化巩固，从高考成绩来看，上课认真听讲的学生由于基础扎实、全面，不管试题难易，都能经得住考试，成绩非常稳定或者比平时考得更好。

数控直流稳压电源的设计数控直流稳压电源是一种用于供应直流电子设备的电源装置，其主要功能是将市电转换为稳定的直流电，并通过控制电路对输出电压进行调节和稳定。

在设计数控直流稳压电源时，需要考虑电源的输入特性、输出特性、保护功能和控制电路等方面。

首先，我们需要确定数控直流稳压电源的输入电压范围。

大多数电子设备的工作电压为12V、24V或48V等，因此输入电压范围通常选择110V 至230V的交流电源。

在选择输入电压范围时，需要考虑所处地区的电网电压波动范围，以及用户对电源的要求。

其次，数控直流稳压电源的输出电压范围也需要确认。

根据电子设备的需求，输出电压通常为可调范围内的恒定值，例如0-30V或0-60V等。

同时也要考虑输出电流的范围，以满足电子设备对电流的需求，常见输出电流范围为0-2A或0-5A等。

在设计数控直流稳压电源的输出电路时，可以采用开环控制电路或闭环控制电路。

开环控制电路的简单，但稳定性较差，难以保证输出电压的精度和稳定性。

闭环控制电路通过反馈控制，可以实现对输出电压的精确控制和稳定性。

为了保护电源装置和电子设备的安全，数控直流稳压电源通常需要具备过压保护、过流保护和短路保护等功能。

过压保护可以防止输出电压超过设定范围，过流保护可以防止输出电流超过设定范围，短路保护可以防止输出端短路时对电源装置和电子设备造成损害。

在控制电路方面，可以使用微处理器或单片机进行数控调节。

通过采集输入输出电压信号，经过对比和计算，控制电路可以实现对输出电压的调节并保持在设定范围内。

此外，还可以添加显示屏或数码管等显示装置，以实时显示输入输出电压和电流的数值。

最后，在设计数控直流稳压电源时，还需要考虑散热和尺寸等问题。

电源装置的散热设计要充分考虑电源内部的热量产生和散发，以保证电源的长时间稳定工作。

同时，电源装置的尺寸要适度，以适应不同的应用场合和安装空间。

总的来说，设计数控直流稳压电源需要综合考虑输入特性、输出特性、保护功能和控制电路等方面，以满足电子设备对电源的需求，并提供稳定的直流电源供应。

数控直流电源摘要本文所介绍的数控直流稳压电源，电压输出范围为0到9.9V，在控制端由“+”、“-”两键分别控制输出电压的步进增减，步进值为0.1V,并且输出电压可预置在0∽9．9V之间的任意一个值；输出电压值用LED数码管显示。

与传统的稳压电源相比，具有操作方便，电压稳定度高的特点，其输出电压大小采用数码管显示，主要用于要求电源精度比较高的设备，或科研实验电源使用，并且此设计没有用到单片机，只用到了数字技术中的可逆计数器，D/A 转换器，译码显示等电路，具有控制精度高制作比较容易等优点。

关键词稳压电源；数控；数模转换；可逆计数目录1.设计任务与要求 (3)1.1设计任务 (3)1.2基本要求 (3)2.方案论证与比较 (3)2.1方案一 (3)2.2方案二 (3)2.3方案三 (4)2.4方案论证与比较 (5)3.理论分析与概述 (5)3.1 概述 (5)3.2 稳压电路设计 (5)3.2.1 稳压电路基本原理 (5)3.2.2 数控基准电源 (8)3.3 “+”,“-”键控制的可逆计数器的设计 (8)3.3.1 工作原理 (8)3.3.2 元件的选择 (10)3.4 数字显示电路的设计 (10)3.4.1 工作原理 (10)3.4.2 原件选择 (11)3.5 D/A 转换电路（数模转换器）的设计 (11)3.5.1 DAC0832 工作原理 (11)3.5.2 DAC0832 芯片的特点 (12)3.6 调整输出的设计 (12)3.6.1 运放的选取 (13)3.6.2 取样电路R1、R2的选取 (13)4.电路调试 (14)5.性能指标测试 (14)5.1 测试所用仪器 (14)5.2 测量步骤 (14)6.改进措施 (15)7.结论 (15)8.本设计部分主要电路 (15)8.1 数显电路的仿真实现 (15)8.2控制电路的仿真实现 (16)8.3 数模转换电路的仿真实现 (16)8.4 输出电路的仿真实现 (17)9.总结与体会 (18)参考文献 (18)附录 (19)1.设计任务与要求1.1设计任务设计并制作有一定输出电压调节范围和功能的数控直流稳压电源。

直流稳压电源设计课 程 设 计 任 务 书题 目 直流稳压电源设计（写自己的）一、 设计的目的 电源技术是一门很重要的技术，服务于各行各业。

直流稳压电源是电子技术中常用的仪器设备之一，广泛应用于教学、科研等领域，是电子科技人员及电路开发部门进行实验操作和科学研究不可缺少的电子仪器。

整个电源系统是由变压、整流、滤波、稳压四部分组成。

家用电器和其它各类电子设备都需要电压稳定的直流电源供电，但实际生活中是由220V 的交流电网供电，这就需要通过电源系统将交流电转换成低电压直流电。

（写自己的）二、设计的内容及要求1) 输入电压为220V AC ，输出为直流电压2) 输出电压可调：Uo=+3V ～+9V ；最大输出电流：Iomax=800mA ；输出电压变化量：ΔVop_p ≤5mV ；4. 稳压系数：S V ≤3103-⨯3) 学会直流稳压电源的设计方法和性能指标测试方法4) 培养实践技能，提高分析和解决实际问题的能力（写自己的）三、指导教师评语四、成 绩指导教师 (签章)2017 年 06 月 16 日承诺本人郑重承诺：所呈交的设计（论文）是本人在导师的指导下独立进行设计（研究）所取得的成果，除文中特别加以标注引用的内容外，本文不包含任何其他个人或集体已经发表或撰写的设计（研究）成果。

对本设计（研究）做出贡献的个人和集体，均已在文中以明确方式标明。

如被发现设计（论文）中存在抄袭、造假等学术不端行为，本人愿承担一切后果。

学生签名：摘要在电子电路及电子设备中，通常都需要电压稳定的直流电源供电。

本文实现了串联反馈调整型稳压电源的设计，依据功能划分，文中论述了组成该稳压电源的各个部分。

最后给出了总原理图及元器件清单，对整体电路用multisim软件进行了仿真分析。

结果表明，该稳压电源电路能够达到预期目的，结构比较简单，有较高的精度，是一种比较实用的电路，具有较高的实用价值。

关键词：直流稳压电源；串联反馈；保护电路撰写说明：摘要要简明扼要，写大概100～200字，3-8个关键词。
