机械设计基础课程设计一级闭式圆柱齿轮减速器2010最新设计目录第一章绪论 (2)第二章课题题目及主要技术参数说明 (3)2.1 课题题目2.2传动方案分析及原始数据第三章减速器结构选择及相关性能参数计算 (5)3.1 减速器结构3.2 电动机选择3.3 传动比分配3.4 动力运动参数计算第四章齿轮的设计计算(包括小齿轮和大齿轮) (9)4.1闭式齿轮传动设计4.1.1闭式齿轮选材4.1.2闭式齿轮的设计计算与强度校核4.1.3闭式齿轮的结构设计数据：4.2开式齿轮传动4.2.1齿轮选材4.2.2齿轮的设计计算与强度校核第五章轴的设计计算(从动轴) (18)5.1Ⅰ轴（电动机轴）的尺寸设计5.1.1Ⅰ轴的材料和热处理的选择5.1.2Ⅰ轴几何尺寸的设计计算5.2Ⅱ轴（输出轴）的尺寸设计和强度校核5.2.1Ⅱ轴的材料和热处理的选择5.2.2Ⅱ轴几何尺寸的设计计算5.2.3Ⅱ轴的强度校核第六章轴承、键和联轴器的选择 (32)6.1 轴承的选择及校核6.2 键的选择计算及校核6.3 联轴器的选择第七章减速器润滑、密封及附件的选择确定以及箱体主要结构尺寸的计算 (38)7.1 润滑的选择确定7.2 密封的选择确定7.3箱体主要结构尺寸计算7.4减速器附件的选择确定机械基础课程设计一级闭式圆柱齿轮减速器第八章总结 (42)参考文献第一章绪论本论文主要内容是进行一级圆柱直齿轮的设计计算，在设计计算中运用到了《机械设计基础》、《机械制图》、《工程力学》、《公差与互换性》等多门课程知识，并运用《AUTOCAD》软件进行绘图，因此是一个非常重要的综合实践环节,也是一次全面的、规范的实践训练。

通过这次训练，使我们在众多方面得到了锻炼和培养。

主要体现在如下几个方面：（1）培养了我们理论联系实际的设计思想，训练了综合运用机械设计课程和其他相关课程的基础理论并结合生产实际进行分析和解决工程实际问题的能力，巩固、深化和扩展了相关机械设计方面的知识。

（2）通过对通用机械零件、常用机械传动或简单机械的设计，使我们掌握了一般机械设计的程序和方法，树立正确的工程设计思想，培养独立、全面、科学的工程设计能力和创新能力。

（3）另外培养了我们查阅和使用标准、规范、手册、图册及相关技术资料的能力以及计算、绘图数据处理、计算机辅助设计方面的能力。

- 2 -机械基础课程设计一级闭式圆柱齿轮减速器（4）加强了我们对Office软件中Word功能的认识和运用。

第二章课题题目及主要技术参数说明2.1课题题目：一级闭式圆柱齿轮减速器2.2传动方案分析及原始数据：设计要求：带式运输机连续单向运转，载荷较平稳，空载启动，运输带速允许误差为50%。

使用期限为10年，大修期三年，小批量生产，两班制工作。

原始数据：A11运输带卷筒所需功率P/(kW)：5.8；运输带卷筒工作转速n (r/min)：88卷筒中心高H (mm)：300设计任务：1)减速器装配图1张（A0或A1图纸）；2)零件工作图2～3张（传动零件、轴、箱体等，A3图纸）；- 3 -机械基础课程设计一级闭式圆柱齿轮减速器- 4 -3) 设计计算说明书1份，6000～8000字。

说明书内容应包括：拟定机械系统方案，进行机构运动和动力分析，选择电动机，进行传动装臵运动动力学参数计算，传动零件设计，轴承寿命计算、轴（许用应力法和安全系数法）、键的强度校核，联轴器的选择、设计总结、参考文献、设计小结等内容。

结构设计简图：图1 带式输送机传动系统简图设计计算说明书机械基础课程设计一级闭式圆柱齿轮减速器- 5 -第三章 减速器结构选择及相关性能参数计算减速器的结构与性能介绍3.1结构形式按照设计任务要求，本减速器采用水平剖分、封闭结构（1）运输带卷筒所需功率P 卷筒=5.8Kw 错误！未指定书签。

（2）从电动机到卷筒间各个运动副的总机械效率η总21234η=ηηηη总1η=0.99 — 联轴器效率；2η=0.98 — 闭式齿轮传动效率；3η=0.95 — 开式齿轮传动效率；4η=0.99 — 轴承效率；所以：2123420.99η=ηηηη =0.99⨯0.98⨯0.95⨯ =0.903总（3）电动机所需功率为：《机械零件设计手册》P997表4.1-2结果及依据机械基础课程设计一级闭式圆柱齿轮减速器- 6 -3.2电动机选择错误！未找到引用源。

查《机械零件设计手册》附录表F1-7Y 系列电动机的技术数据 取7.5 Kw P 电动机可见有三种Y 系列三相异步电动机可用，分别为：Y132M-4、Y160M-6、Y160L-8，三者参数比较如下：型号额定功率（kw ）同步转速（r/m in ）满载转速（r/m in ）堵转转矩额定转矩最大转矩额定转矩尺寸《机械零件设计手册》附录表F1-7 电动机选用Y160M-6型Y132M-4 7.5150014402.22.2中Y160M-6 10009702.02.0中Y160L-87507202.02.0长机械基础课程设计一级闭式圆柱齿轮减速器- 7 -综合考虑总传动比及尺寸大小，选取Y160M-6型3.3传动比分配3.4动力运动参数计算运输带卷筒的转速为：n=88（r/min ）所以：错误！未找到引用源。

取.04=闭i ，则（1）转速n0n =n 1=n 满=970（r/min ）II n =0n /闭i =970/4=242.5（r/min ） III n =II n /开i =242.5/2.756=87.990（r/min ）（２）功率Ｐ)(23.460kw P P d ==)(596.30.99236.4101kw P P =⨯==η闭i =4.0 开i =2.756机械基础课程设计一级闭式圆柱齿轮减速器- 8 -)(706.10.990.98596.34212kw P P =⨯⨯==ηη )(035.80.990.9570.164323kw P P =⨯⨯==ηη （3）转矩Tm)63.237(N =/970236.49550/9550000﹒⨯==n P T)(05.6260.9937.236101m N T T ⋅=⨯==η)(242.958 = 0.40.990.9805.6624212m N i T T ⋅⨯⨯⨯==齿闭ηη2.7560.990.95958.2424323⨯⨯⨯==开齿i T T ηη= 629.752(N ﹒m )将上述数据列表如下：设计计算内容 计算及说明结果及依据轴号功率P/kWn/(r/min )T(N.m) i η6.423 97063.237 10.99 Ⅰ6.359 970 62.604.0 0.97机械基础课程设计一级闭式圆柱齿轮减速器- 9 - 5Ⅱ 6.170 242.5 242.958 2.7560.94Ⅲ 5.803 87.990 629.7 52机械基础课程设计一级闭式圆柱齿轮减速器- 10 -第四章 齿轮的设计计算齿轮的设计计算及结构说明 4.1闭式齿轮传动设计 4.1.1闭式齿轮选材4.1.2闭式齿轮的设计计算与强度校核闭式齿轮选用：直齿圆柱硬齿面齿轮 （1）选择材料及确定需用应力小齿轮选用45号钢，调质处理，HB ＝236 大齿轮选用45号钢，正火处理，HB ＝190由《机械零件设计手册》查得lim1lim2580,370SHlim 1.0H a H a MP MP σσ===，25.1,320,450lim 2lim 1lim ===F a F a F S MP MP σσ（2） 确定各种参数齿轮按 9等级精度制造由于原动机为电动机，工作机为带式输送机，载荷平稳，齿轮在两轴承间对成布臵，一般按照中等冲击载荷计算。

查《机械设计基础》教材中表11—3得：取K=1.3查《机械设计基础》教材中表11—4取： 区域系数 ZH=2.5 弹性系数 ZE=188.0《机械设计基础》教材P166表11—1 《机械设计基础》教材P171 表11-5 《机械设计基础》教材P168表11—2查《机械设计基础》教材中表11—6取：齿宽系数错误！未找到引用源。

错误！未找到引用源。

由[]a H H H MP S 5801580lim1lim 1===σσ[]aH H H MP S 3701370lim2lim 2===σσ[]aF F F MP S 3605.21450lim1lim 1===σσ[]aF F F MP S 2565.21320lim2lim 2===σσ（3）按齿面接触强度设计计算)(37.236/970236.49550/9550111m N n P T ⋅=⨯==3322 1.363.2371041188.0 2.50.8437074.56mm ⨯⨯⨯+⨯=⨯⨯=（）齿数取Z1=21，则Z2=21×4=84。

故实际传动比错误！未找到引用源。

模数 错误！未找到引用源。

《机械设计基础》教材十一章表11-3 、表11-6、表11-41Z =21 2Z = 84齿宽错误！未找到引用源。

，取b2=65mm，b1=70mm按表4-1 取m=4mm，实际的d1=z错误！未找到引用源。

m=21错误！未找到引用源。

4mm=84mm，d2=84错误！未找到引用源。

4mm=336mm中心距错误！未找到引用源。

（4）验算齿轮弯曲强度齿形系数YFa1=2.56，YSa1=1.63YFa2=2.24，YSa2=1.76由式（11-5）错误！未找到引用源。

错误！未找到引用源。

，安全。

《机械设计基础》教材P171 公式（11-3）d1=74.56m m实际：d1=84mmd2=336mm查《机械设计基础》教材图11—8、11—9齿轮强度校核安全。

4.1.3闭式齿轮的结构设计数据：（5）计算齿轮圆周转速v并选择齿轮精度()113.1474.569703.785/601000601000d nv m sπ⨯⨯===⨯⨯对照表11-2可知选用9级精度是合宜的。

其他计算从略。

齿轮结构设计：齿顶圆直径da'1111228421492a a ad d h d h m mm=+=+=+⨯⨯='222222336214344a a ad d h d h m mm=+=+=+⨯⨯=齿全高h（c‘=0.25）''(2)(210.25)49ah h c m mm=+=⨯+⨯=齿厚S3.1446.28222P mS mm⨯====π齿根高''().25f ah h c m mm=+=⨯（1+05）4=齿顶高'4a ah h m mm==齿根圆直径dfV=3.785m/s112842 2.579f f d d h mm=-=-⨯= 2223362 2.5331f f d d h mm=-=-⨯=由于小齿轮d1=84mm ，可采用齿轮轴结构；大齿轮因为分度圆半径较大采用锻造毛坯的腹板式结构 大齿轮的有关尺寸计算如下（需要根据后面轴的设计来确定大齿轮的详细参数）： 轴孔直径d=错误！未找到引用源。

合集下载

单级圆柱齿轮减速器设计说明书

单级圆柱齿轮减速器设计说明书

单级圆柱齿轮减速器设计说明书设计说明书：单级圆柱齿轮减速器引言：圆柱齿轮减速器作为一种常见的传动装置，广泛应用于机械设备中的减速传动系统中。

本设计说明书旨在详细介绍单级圆柱齿轮减速器的设计原理、结构特点、性能参数以及选型要点，为读者提供有关该减速器的全面指导和参考。

一、设计原理及结构特点：单级圆柱齿轮减速器是由一个输入轴和一个输出轴组成。

其中输入轴与电机相连，输出轴与被驱动机械设备相连。

通过齿轮传递动力，实现减速效果。

该减速器结构简单，耐久性强，承载能力较大，传动效率较高，对于大功率传动系统非常适用。

二、性能参数：1. 传动比：传动比是指减速器输入轴转速与输出轴转速之间的比值。

在设计中，通过合理选择齿轮模数、齿数等参数来确定传动比。

传动比的选择直接影响到输出扭矩和转速，需要根据实际应用需求进行优化设计。

2. 承载能力：减速器的承载能力是指其可以承受的最大轴向和径向力矩。

在设计中，需要考虑被驱动机械设备的扭矩要求，并确保减速器可以承受该扭矩而不损坏。

3. 效率：减速器的效率是指输入功率与输出功率之间的比值。

高效率的减速器能够最大程度地将电机输入的功率转化为机械设备需要的输出功率，减少能量损失。

三、选型要点：在选型过程中，需要综合考虑以下几个要点，以确保减速器的使用效果和寿命：1. 转速要求：根据被驱动机械设备的转速要求，选择合适的传动比，使得输出轴转速满足要求。

2. 扭矩要求：根据被驱动机械设备的扭矩要求，选择合适的减速器承载能力，保证减速器不会因为超负荷工作而损坏。

3. 空间限制：考虑被安装环境的空间限制，选择适当大小的减速器尺寸，以便于安装和维护。

4. 质量和可靠性：选择优质的材料和制造工艺，确保减速器的质量和可靠性，以减少故障概率和维修次数。

结论：单级圆柱齿轮减速器是一种可靠、高效的传动装置，广泛应用于各种机械设备中的减速传动系统。

通过本设计说明书的介绍，读者对单级圆柱齿轮减速器的设计原理、结构特点、性能参数以及选型要点有了更全面的了解，并可以根据实际需求进行合理的设计和选型，以满足各类机械设备的传动需求。

单级圆柱齿轮减速器课程设计说明书

单级圆柱齿轮减速器课程设计说明书

单级圆柱齿轮减速器课程设计说明书单级圆柱齿轮减速器课程设计说明书1.引言1.1 编写目的本文档旨在提供关于单级圆柱齿轮减速器的课程设计说明，深入介绍该减速器的结构、工作原理、制造要求和使用注意事项，为课程设计的开展提供参考和指导。

1.2 背景单级圆柱齿轮减速器是一种常用的传动装置，广泛应用于各种机械设备中，具有结构简单、传动效率高等优点。

本课程设计的目标是通过深入研究单级圆柱齿轮减速器实现对其工作原理的理解和对其设计参数的分析。

2.减速器概述2.1 结构组成单级圆柱齿轮减速器主要由输入轴、输入齿轮、输出齿轮和输出轴组成。

输入轴与输入齿轮相连，输出齿轮与输出轴相连。

2.2 工作原理当输入轴转动时，通过输入齿轮的旋转将动力传递到输出齿轮上，从而将输入轴的高速运动转变为输出轴的低速运动。

3.设计要求3.1 传动比计算根据实际应用需求确定所需的传动比，结合输入轴的转速和输出轴的转速计算减速器的传动比。

3.2 齿轮尺寸设计根据所需的传动比和减速器的工作负载，设计合适的齿轮模数、齿数、齿形等参数。

3.3 轴承选择根据输入轴和输出轴的负载以及转速要求，选择适当的轴承以保证减速器的稳定运行。

4.使用注意事项4.1 安装与调试减速器安装前应检查各部件是否完好无损，安装过程中要注意对各部件进行正确的组装和配合，调试时应确保齿轮的啮合状态和轴线的对中度。

4.2 运行与维护在正常运行期间，应监测减速器的运行状态，定期检查润滑油的情况，及时更换和补充润滑油。

5.附件本文档涉及的附件包括：齿轮图、尺寸图、工程计算表格等。

6.法律名词及注释6.1 法律名词1：根据《机械传动设计规范》，减速器是一种通过齿轮和其他传动装置进行能量传递和转换的机械装置。

6.2 法律名词2：传动比是指输入轴转速与输出轴转速之间的比值，通常用N表示。

6.3 注释1：齿轮模数是一个用来描述齿轮尺寸的参数，是每毫米齿宽上的齿数。

6.4 注释2：齿形是用来描述齿轮对齿轮啮合的牙形形状，决定齿轮的传动效率和噪音水平。

单级圆柱齿轮减速器设计说明书

单级圆柱齿轮减速器设计说明书

机械设计基础课程设计说明书设计题目带式输送机传动系统中的减速器机电系专业级班学生姓名完成日期指导教师目录第一章绪论第二章课题题目及主要技术参数说明2.1 课题题目2.2 主要技术参数说明2.3 传动系统工作条件2.4 传动系统方案的选择第三章减速器结构选择及相关性能参数计算3.1 减速器结构3.2 电动机选择3.3 传动比分配3.4 动力运动参数计算3.5带的选择第四章齿轮的设计计算(包括小齿轮和大齿轮)4.1 齿轮材料和热处理的选择4.2 齿轮几何尺寸的设计计算4.2.1 按照接触强度初步设计齿轮主要尺寸4.2.2 齿轮弯曲强度校核4.2.3 齿轮几何尺寸的确定4.3 齿轮的结构设计第五章轴的设计计算(从动轴)5.1 轴的材料和热处理的选择5.2 轴几何尺寸的设计计算5.2.1 按照扭转强度初步设计轴的最小直径5.2.2 轴的结构设计5.2.3 轴的强度校核第六章轴承、键和联轴器的选择6.1 轴承的选择及校核6.2 键的选择计算及校核6.3 联轴器的选择第七章减速器润滑、密封及附件的选择确定以及箱体主要结构尺寸的计算7.1 润滑的选择确定7.2 密封的选择确定7.3减速器附件的选择确定7.4箱体主要结构尺寸计算第八章总结参考文献第一章绪论本论文主要内容是进行一级圆柱直齿轮的设计计算，在设计计算中运用到了《机械设计基础》、《机械制图》、《工程力学》、《公差与互换性》等多门课程知识，并运用《AUTOCAD》软件进行绘图，因此是一个非常重要的综合实践环节,也是一次全面的、规范的实践训练。

通过这次训练，使我们在众多方面得到了锻炼和培养。

主要体现在如下几个方面：（1）培养了我们理论联系实际的设计思想，训练了综合运用机械设计课程和其他相关课程的基础理论并结合生产实际进行分析和解决工程实际问题的能力，巩固、深化和扩展了相关机械设计方面的知识。

（2）通过对通用机械零件、常用机械传动或简单机械的设计，使我们掌握了一般机械设计的程序和方法，树立正确的工程设计思想，培养独立、全面、科学的工程设计能力和创新能力。

机械课程设计 单级圆柱齿轮减速器设计说明书

机械课程设计 单级圆柱齿轮减速器设计说明书

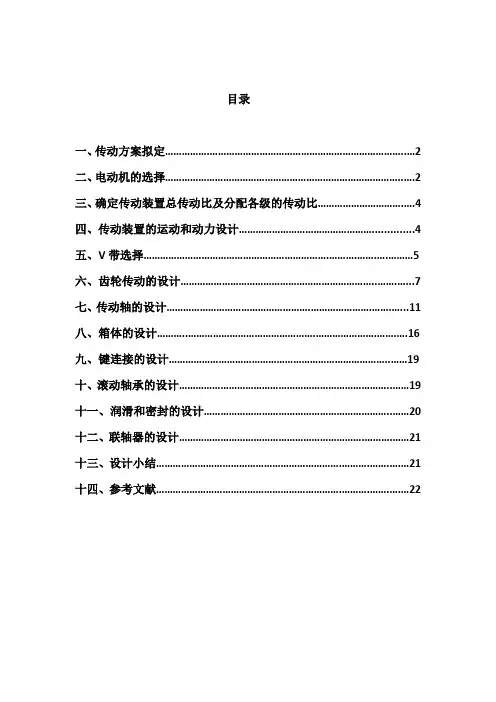

目录一、传动方案拟定 (2)二、电动机的选择 (2)三、确定传动装置总传动比及分配各级的传动比 (4)四、传动装置的运动和动力设计 (4)五、V带选择 (5)六、齿轮传动的设计 (7)七、传动轴的设计 (11)八、箱体的设计 (16)九、键连接的设计 (19)十、滚动轴承的设计 (19)十一、润滑和密封的设计 (20)十二、联轴器的设计 (21)十三、设计小结 (21)十四、参考文献 (22)设计课题：设计任务要求：4．设计输出（要求）1）产品装配图(如减速器装配图)—1张(用A1或A0图纸绘制)；2）零件工作图2-3张(传动零件、轴等)；3）设计说明书一份(约6000—8000字)。
