五年高考真题 ——专题 电容器

2023年高考物理总复习：电容器的电容一.选择题（共20小题）1.给带一定电荷量的电容器进行充电，所带电荷量增加。

下列说法正确的是（）A.电容变小B.电容不变C.电容变大D.电荷量与两极板间电压比变大2.某电容器的外壳上标有“1.5nF 9V”的字样。

该参数表明（）A.该电容器只有在电压为9V时电容才为1.5pFB.当两端电压为4.5V时，该电容器的电容为0.75卩FC.该电容器正常工作时所带电荷最不超过1.5X10 6CD.给该电容器充电时，电压每升高IV,单个极板的电荷量增加】.5X10 6C3.关于电场强度、电容和电势差，下列说法正确的是（）A.由公式E=f可知，电场中某点的电场强度E与试探电荷在电场中该点所受的电场力 F成正比，与q成反比B.由公式E=将可知，在离点电荷Q距离为r的地方，电场强度E的大小与Q成正比C.由公式C=另可知，电容器的电容C随着极板带电荷量Q的增加而变大D.由公式U=Ed可知，在匀强电场中，两点间的电势差与这两点间的距离成正比4.电容器是非常重要的电学元件，通过充电使一电容器的带电量变为原来的2倍，则该电容器的（）A.电容变为原来的2倍B.电压变为原来的2倍C.耐压变为原来的4倍D.场强变为原来的4倍5.下列说法正确的是（）A.电容器不带电时电容为零B.电容器的电容大小和加在电容器两端的电压有关C.电容是描述电容器容纳电荷本领大小的物理量D.电容器中加入电介质，电容不变6. 下血是某同学对电场中的一些概念及公式的理解，其中正确的是（ ）A. 根据电场强度定义式E = f 可知，电场中某点的电场强度与试探电荷所带的电荷量成 反比B. 根据真空中点电荷电场强度公式E = k%可知，电场中某点的电场强度与场源电荷所 带的电荷量有关C. 根据电势差定义式。

相=争可知，带电荷量为1C 的正电荷，从A 点移动到B 点 克服电场力做功为1 J ，则U AB =1VD. 根据电容定义式C = %可知，电容器的电容与其所帯电荷量成正比，与两极板间的电 压成反比7. 物理量的决定式能掲示该物理量的大小受什么因素的影响，以下公式不属于决定式的是A. 平行板电容器的电容。

2024全国高考真题物理汇编电容器的电容一、单选题1．（2024辽宁高考真题）某种不导电溶液的相对介电常数r 与浓度m C的关系曲线如图（a）所示，将平行板电容器的两极板全部插入该溶液中，并与恒压电源，电流表等构成如图（b）所示的电路，闭合开关S后，若降低溶液浓度，则（）A．电容器的电容减小B．电容器所带的电荷量增大C．电容器两极板之间的电势差增大D．溶液浓度降低过程中电流方向为M→N2．（2024浙江高考真题）图示是“研究电容器两极板间距对电容大小的影响”实验，保持电荷量不变，当极板间距增大时，静电计指针张角增大，则（）A．极板间电势差减小B．电容器的电容增大C．极板间电场强度增大D．电容器储存能量增大3．（2024甘肃高考真题）一平行板电容器充放电电路如图所示。

开关S接1，电源E给电容器C充电；开关S接2，电容器C对电阻R放电。

下列说法正确的是（）A．充电过程中，电容器两极板间电势差增加，充电电流增加B．充电过程中，电容器的上极板带正电荷、流过电阻R的电流由M点流向N点C．放电过程中，电容器两极板间电势差减小，放电电流减小D．放电过程中，电容器的上极板带负电荷，流过电阻R的电流由N点流向M点二、实验题4．（2024广西高考真题）某同学为探究电容器充、放电过程，设计了图甲实验电路。

器材如下：电容器，电源E （电动势6V ，内阻不计），电阻R 1=400.0Ω，电阻R 2=200.0Ω，电流传感器，开关S 1、S 2，导线若干。

实验步骤如下：(1)断开S 1、S 2，将电流传感器正极与a 节点相连，其数据采样频率为5000Hz ，则采样周期为s ；(2)闭合S 1，电容器开始充电，直至充电结束，得到充电过程的I —t 曲线如图乙，由图乙可知开关S 1闭合瞬间流经电阻R 1的电流为mA （结果保留3位有效数字）；(3)保持S 1闭合，再闭合S 2，电容器开始放电，直至放电结束，则放电结束后电容器两极板间电压为V ；(4)实验得到放电过程的I —t 曲线如图丙，I —t 曲线与坐标轴所围面积对应电容器释放的电荷量为0.0188C ，则电容器的电容C 为μF 。

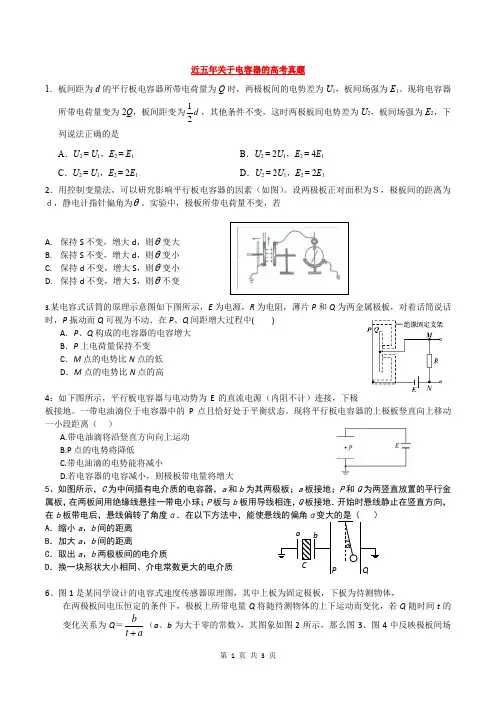

近五年关于电容器的高考真题1．板间距为d的平行板电容器所带电荷量为Q 时，两极板间的电势差为U1，板间场强为E1。

现将电容器所带电荷量变为2Q，板间距变为12d ，其他条件不变，这时两极板间电势差为U2，板间场强为E2，下列说法正确的是A．U2 = U1，E2 = E1B．U2 = 2U1，E2 = 4E1C．U2 = U1，E2 = 2E1D．U2 = 2U1，E2 = 2E12．用控制变量法，可以研究影响平行板电容器的因素（如图）。

设两极板正对面积为Ｓ，极板间的距离为ｄ，静电计指针偏角为θ。

实验中，极板所带电荷量不变，若A.保持S不变，增大d，则θ变大B.保持S不变，增大d，则θ变小C.保持d不变，增大S，则θ变小D.保持d不变，增大S，则θ不变3.某电容式话筒的原理示意图如下图所示，E为电源，R为电阻，薄片P和Q为两金属极板，对着话筒说话时，P振动而Q可视为不动．在P、Q间距增大过程中()A．P、Q构成的电容器的电容增大B．P上电荷量保持不变C．M点的电势比N点的低D．M点的电势比N点的高4：如下图所示，平行板电容器与电动势为E的直流电源（内阻不计）连接，下极板接地。

一带电油滴位于电容器中的P点且恰好处于平衡状态。

现将平行板电容器的上极板竖直向上移动一小段距离（）A.带电油滴将沿竖直方向向上运动B.P点的电势将降低C.带电油滴的电势能将减小D.若电容器的电容减小，则极板带电量将增大5、如图所示，C为中间插有电介质的电容器，a和b为其两极板；a板接地；P和Q为两竖直放置的平行金属板，在两板间用绝缘线悬挂一带电小球；P板与b板用导线相连，Q板接地．开始时悬线静止在竖直方向，在b板带电后，悬线偏转了角度α．在以下方法中，能使悬线的偏角α变大的是（）A．缩小a、b间的距离B．加大a、b间的距离C．取出a、b两极板间的电介质D．换一块形状大小相同、介电常数更大的电介质6、图1是某同学设计的电容式速度传感器原理图，其中上板为固定极板，下板为待测物体，在两极板间电压恒定的条件下，极板上所带电量Q将随待测物体的上下运动而变化，若Q随时间t的变化关系为Q＝bt a+（a、b为大于零的常数），其图象如图2所示，那么图3、图4中反映极板间场a bCP Qα强大小E 和物体速率v 随t 变化的图线可能是A ．①和③B ．①和④C ．②和③D ．②和④7，如图，一平行板电容器的两个极板竖直放置，在两极板间有一带电小球，小球用一绝缘轻线悬挂于O 点。

电场中的图像专题和电容器专题建议用时：50分钟电场中的图像问题（A．粒子带正电C．电势能的最小值为零【答案】B【详解】A．粒子从静止开始沿强度方向先沿x轴负向，表明粒子带负电，故A ．滑块在3m x =处所受合外力小于0.5NB ．两场源电荷均带负电，且12Q Q <C ．滑块向右一定可以经过4m x =处的位置D ．滑块向右运动过程中，速度始终减小【答案】CA．a点场强大小小于b点的B．同一电荷在a点受到的电场力大小可能等于在C．同一正电荷在a点的电势能大于在D．将一负电荷从a点移到bA．．．．【答案】C【详解】AC．在v-t图像中，斜率表示加速度，而加速度由电场力产生，由于电场线的疏密表示电场强弱，所以电子在运动过程中，电场先增强后减弱，电场力先增大后减小，所以加速度应先增大后减小，故斜率A．在x轴上，由O点到2x处的电场强度逐渐减小A．在x轴负半轴上，x₁处的电场强度最大B．两点电荷可能带同种电荷C．将负试探电荷沿+x方向移动到D．两点电荷中正电荷的电荷量大于负电荷的电荷量A．x轴上的电场强度方向沿B．A、B两点的电势相等C．电子从A点运动到B D．电子从A点运动到BA．点电荷A、B带电荷量大小之比为B．除无穷远处，x轴上有3处电势为零的点C．除无穷远处，x轴上只有1处场强为零的点D．从0x处静止释放的负试探电荷能再次经过该点【答案】CA．．．．【答案】BD【详解】A．由题知该电场为非匀强电场，电子从M沿直线运动到N，电场线疏密程度非均匀变化，可知题中电场强度E随位移x非线性变化，电场强度随位移x在逐渐减小，．电场强度E随位移x在逐渐减小，粒子所受电场力在逐渐减小，故粒子的加速度在逐渐减小，A．．．．【答案】AB【详解】AD．由于粒子只受电场力作用，因根据功能关系有-图像的斜率大小即为粒子所受电场力大小，从题图可知，图像的斜率随位移的增大而越来qEΔx E x电容器专题（A．A板带电量为3CEd4 B．P点的电势为3Ed4A．保持S接1，减小C两极板的正对面积，油滴会向上移动B．保持S接1，将C的下极板上移，油滴会向下移动C．将S从1掷到2，油滴将向下运动D．将S从1掷到2，同时将下极板上移，油滴将向下运动A．匀速向上运动时，C1减小，C2增加B．匀速向下运动时，C1减小，C2增加C．由静止突然加速向上运动时，C1减小，C2增加D．正在匀速向上运动的传感器突然停止运动时，C1减小，C2增加【答案】C【详解】AB．匀速运动时，多晶硅悬梁臂相对于顶层多晶硅上下极板间的距离均不变，根据：A．分子层间的距离增加了22πrkQSke¢BC．分子层间的距离增加了24πrkQSke¢DA．S闭合时，静电计的指针张角立即增大到某一角度后保持不变B．S闭合，稳定后将电阻箱R的阻值逐渐增大，静电计的指针张角不变C．S闭合，稳定后再断开S，仅将A板向上平移一小段距离，静电计的指针张角增大D．S闭合，稳定后再断开S，仅将A板向上平移一小段距离，A．带电油滴的电荷量mgd qU =A．电介质插入极板越深，电容器电容越大B．当传感器处于静止状态时，电容器不带电C．当传感器由静止突然向前加速时，会有电流由D．当传感器匀速直线运动时，达到稳定后电流表指针不偏转【答案】AD【详解】A．电介质插入极板越深，根据：A ．R 中有从a 到b 的电流C ．油滴的电势能不变【答案】CD【详解】A ．将A 板向上移动时，由平行板电容器决定式可知：A ．1Q 减小B ．2Q 减小【答案】BD【详解】将绝缘介质抽出，由电容的决定式：可知2C 变小，1C 不变，其中：。

高中物理电容器和电容典型例题解析IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】电容器和电容典型例题【例1】平行板电容器所带的电荷量为Q＝4×10-8C，电容器两板间的电压为U＝2V，则该电容器的电容为；如果将其放电，使其所带电荷量为原来的一半，则两板间的电压为，两板间电场强度变为原来的倍，此时平行板电容器的电容为。

【例2】如图电路中，A、B为两块竖直放置的金属板，G是一只静电计，开关S合上时，静电计张开一个角度，下述情况中可使指针张角增大的是A、合上S，使A、B两板靠近一些B、合上S，使A、B正对面积错开一些C、断开S，使A、B间距增大一些D、断开S，使A、B正对面积错开一些【例3】一平行板电容器充电后与电源断开，负极板接地。

两板间有一个正电荷固定在P点，如图所示，以E表示两板间的场强，U表示电容器两板间的电压，W表示正电荷在P点的电势能，若保持负极板不动，将正极板向下移到图示的虚线位置则：（）A、U变小，E不变B、E变小，W不变C、U变小，W不变D、U不变，W不变【例4】置于真空中的两块带电的金属板，相距1cm，面积均为10cm2，带电量分别为Q1=2×10-8C，Q2=-2×10-8C，若在两板之间的中点放一个电量q=5×10-9C的点电荷，求金属板对点电荷的作用力是多大？【例5】A，B两块平行带电金属板，A板带负电，B板带正电，并与大地相连接，P为两板间一点。

若将一块玻璃板插入A，B两板间，则P点电势将怎样变化。

【例6】一个平行板电容器，使它每板电量从Q1=30×10-6C增加到Q2=36×10-6C时，两板间的电势差从U1=10V增加到U2=12V，这个电容器的电容量多大？如要使两极电势差从10V降为U2'=6V，则每板需减少多少电量．【例7】一平行板电容器的电容量为C，充电后与电源断开，此时板上带电量为Q，两板间电势差为U，板间场强为E．现保持间距不变使两板错开一半（图1），则下列各量的变化是：电容量C′=______，带电量Q′=______，电势差U′=______，板间场强E′______．【例8】如图1所示，把一个平行板电容器接在电压U=10V的电源上．现进行下列四步动作：金属板；（3）打开S；（4）抽出金属板．则此时电容器两板间电势差为 [ ]A．0V B．10V C．5V D．20V【例9】三块相同的金属平板A、B、D自上而下水平放置，间距分别为h和d，如图所示．A、B两板中心开孔，在A板的开孔上搁有一金属容器P，与A板接触良好，其内盛有导电液体．A板通过闭合的电键S与电动势为U0的电池的正极相连，B板与电池的负极相连并接地．容器P内的液体在底部小孔O处形成质量为m，带电量为q的液滴后自由下落，穿过B板的开孔O'落在D板上，其电荷被D板吸附，液体随即蒸发，接着容器底部又形成相同的液滴自由下落，如此继续．设整个装置放在真空中．（1）第1个液滴到达D板时的速度为多少？（2）D板最终可达到多高的电势？（3）设液滴的电量是A板所带电量的a倍（a=），A板与 B板构成的电容器的电容为C0=5×10-2）12F，U0=1000V，m=，h=d=5cm．试计算D板最终的电势值．（g=10m／s（4）如果电键S不是始终闭合，而只是在第一个液滴形成前闭合一下，随即打开，其他条件与（3）相同．在这种情况下，D板最终可达到电势值为多少？说明理由．【例1】【解析】由电容器电容的定义式得：()F F U Q C 881022104--⨯=⨯==，电容的大小取决于电容器本身的构造，与电容器的带电量无关，故所带电荷量为原来一半时，电容不变。

2专题6：电容器一． 专题概述电容器是重要的电学元件，不管是两百多年前让七百号人嗷嗷叫的放电莱顿瓶还是当下手机控们乐此不疲的手机触摸屏，都是和电容器知识密不可分的。

关于电容器，首先是一个电荷储存装置，那么电荷储存量受那些因素影响，就成为一个值得深究的问题，顺着这个思路往前走我们将会遇到两个规律公式，需要我们理解并掌握它；其次电容器充放电过程是和外电路有关，需要我们熟悉电路知识，电容器带电后对内会产生电场又会和电荷运动的题型相连，因此电荷的运动在这也会稍有提及；最后电容器自身构造的变化会引起外电路电信号的变化，根据这个特性制造出各种电容式传感器，从知识应用层次来说传感器属于热点也是难点。

二．知识准备1.电容器储存电荷的能力——电容C①定义式： QC U=，单位法拉（F ）。

这是静电场中第三个比值定义的公式。

②决定式：4SC Kdεπ=，S 是两极板正对面积，d 是两极板的距离，ε是相对介电常数，k 是静电力常量。

这些因素共同决定了电容C 的大小。

2.电容器充放电与两种变化①开关K 与1接通，两极板与电源相连，电容器充电，此时若电容器的S 、d 、ε有变化，电容器两极板电压与电源电动势保持相等，我们称这个过程电容器的变化为等压变化。

②开关K 从1断开，电容器两极板断路，此时若S 、d 、ε有变化，电容器两极板上的电量保持不变，这个过程我们叫做电容器的等量变化。

③开关K 从1断开与2接通，电容器两极板导线连接，电量中和，是放电过程 3.电容器内电场场强分析方法当电容器是等压变化时运用公式：UE d=当电容器是等量变化时运用公式：4KQE Sπε=三．题型突破题组1（电容器的两种变化）【典例1】两块大小、形状完全相同的金属平板平行放置，构成平行板电容器，与它相连接的电路如图所示，接通开关K ，电源即给电容器充电，达到稳定后．则（ ）A ．保持K 接通，减小两极板间的距离，则两极板间电场的电场强度减小B ．保持K 接通，在两极板间插入一块介质，则极板上的电量增大C ．断开K ，增大两极板间的距离，则两极板间的电势差减小D ．断开K ，在两极板间插入一块介质，则两极板间的电势差增大 【解析】：A 、保持K 接通，则两板间的电势差U 不变，因d 减小，由E=Ud 可知，两极板间的电场的电场场强增大，故A 错误；B 、保持K 接通，两板间的电势差U 不变，在两极板间插入一块介质，电容增大，则由Q=CU 可知极板上的电量增大，故B 正确；C 、断开K ，两板上所带电量Q 不变，增大距离d ，电容C 减小，由C=QU 知板间电势差增大；故C 错误；D 、断开K ，在两极板间插入一块介质，电容C 增大，电量Q 不变，由C=Q U 知板间电势差减小，故D 错误； 【答案】：B【点评】：如题当开关闭合电容器两极板与电源连N N静电计接，因而电压不变，这种情况下的电容器变化我们称为等压变化，而当开关断开时，电容器的两极板 在做题时我们一般先判断电容器是等量变化还是等压变化，再依据公式：εS4πKd =C=QU ,进行分析。

专题8.5 电容器和电容【考纲解读与考频分析】电容器是电路中重要器件，电容器和电容是高考考查重点。

【高频考点定位】：电容器和电容考点一：电容器和电容【3年真题链接】1. （2017海南高考）如图，平行板电容器的两极板竖直放置并分别与电源的正负极相连，一带电小球经绝缘轻绳悬挂于两极板之间，处于静止状态。

现保持右极板不动，将左极板向左缓慢移动。

关于小球所受的电场力大小F和绳子的拉力大小T，下列判断正确的是（）A．F逐渐减小，T逐渐减小B．F逐渐增大，T逐渐减小C．F逐渐减小，T逐渐增大D．F逐渐增大，T逐渐增大【参考答案】.A【名师解析】平行板电容器的两极板竖直放置并分别与电源的正负极相连，两极板之间电压不变，现保持右极板不动，将左极板向左缓慢移动，由E=U/d可知，电场强度减小，小球所受的电场力大小F逐渐减小，由平衡条件可知绳子的拉力大小T逐渐减小，选项A正确。

2. 【2017·江苏卷】如图所示，三块平行放置的带电金属薄板A、B、C中央各有一小孔，小孔分别位于O、M、P点．由O点静止释放的电子恰好能运动到P点．现将C板向右平移到P'点，则由O点静止释放的电子( )（A）运动到P点返回（B）运动到P和P'点之间返回（C）运动到P'点返回（D）穿过P'点【参考答案】A【名师解析】设A、B两金属薄板之间的电势差为U1，B、C两金属薄板之间的电势差为U2，金属薄板之间的间距为d，电场强度为E，第一次由O点静止释放的电子恰好能运动到P点，根据动能定理，qU1-qU2=0，qU2=qEd，将C板向右平移到P’点，BC之间的电场强度不变，电势差增大，所以电子还是运动到P点速度减小为零然后返回，选项A正确BCD错误。

3.（2019全国理综II卷24）如图，两金属板P、Q水平放置，间距为d。

两金属板正中间有一水平放置的金属网G，PQG的尺寸相同。

G接地，PQ的电势均为ϕ（ϕ>0）。

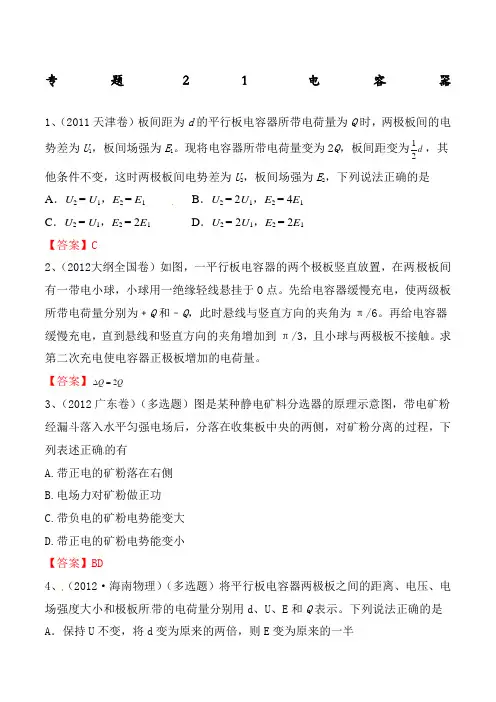

专题21电容器1、（2011天津卷）板间距为d的平行板电容器所带电荷量为Q时，两极板间的电势差为U1，板间场强为E1。

现将电容器所带电荷量变为2Q，板间距变为1d，其2他条件不变，这时两极板间电势差为U2，板间场强为E2，下列说法正确的是A．U2 = U1，E2 = E1 B．U2 = 2U1，E2 = 4E1C．U2 = U1，E2 = 2E1D．U2 = 2U1，E2 = 2E1【答案】C2、（2012大纲全国卷）如图，一平行板电容器的两个极板竖直放置，在两极板间有一带电小球，小球用一绝缘轻线悬挂于O点。

先给电容器缓慢充电，使两级板所带电荷量分别为﹢Q和﹣Q，此时悬线与竖直方向的夹角为π/6。

再给电容器缓慢充电，直到悬线和竖直方向的夹角增加到π/3，且小球与两极板不接触。

求第二次充电使电容器正极板增加的电荷量。

【答案】2∆=Q Q3、（2012广东卷）（多选题）图是某种静电矿料分选器的原理示意图，带电矿粉经漏斗落入水平匀强电场后，分落在收集板中央的两侧，对矿粉分离的过程，下列表述正确的有A.带正电的矿粉落在右侧B.电场力对矿粉做正功C.带负电的矿粉电势能变大D.带正电的矿粉电势能变小【答案】BD4、（2012·海南物理）（多选题）将平行板电容器两极板之间的距离、电压、电场强度大小和极板所带的电荷量分别用d、U、E和Q表示。

下列说法正确的是A．保持U不变，将d变为原来的两倍，则E变为原来的一半B ．保持E 不变，将d 变为原来的一半，则U 变为原来的两倍C ．保持d 不变，将Q 变为原来的两倍，则U 变为原来的一半D ．保持d 不变，将Q 变为原来的一半，则E 变为原来的一半 【答案】AD5、（2012江苏卷）一充电后的平行板电容器保持两极板的正对面积、间距和电荷量不变，在两极板间插入一电介质，其电容C 和两极板间的电势差U 的变化情况是 （A ）C 和U 均增大（B ）C 增大，U 减小 （C ）C 减小，U 增大（D ）C 和U 均减小【答案】B6、（2013新课标全国卷Ⅰ）一水平放置的平行板电容器的两极板间距为d ，极板分别与电池两极相连，上极板中心有一小孔（小孔对电场的影响可忽略不计）。

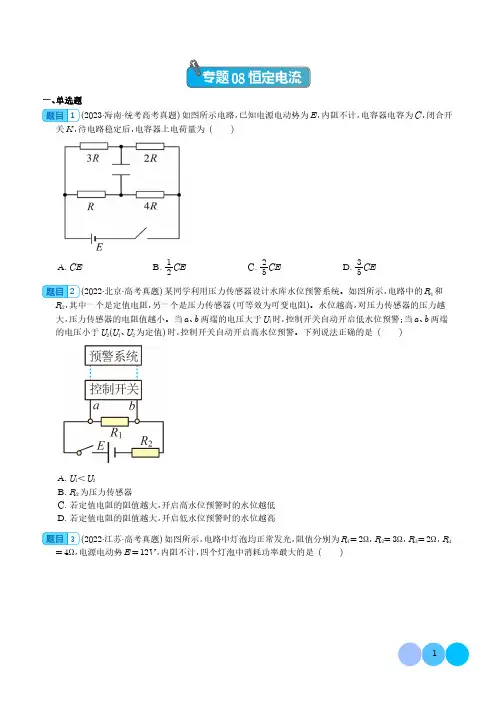

专题08恒定电流一、单选题1(2023·海南·统考高考真题)如图所示电路，已知电源电动势为E ，内阻不计，电容器电容为C ，闭合开关K ，待电路稳定后，电容器上电荷量为()A.CEB.12CE C.25CE D.35CE 2(2022·北京·高考真题)某同学利用压力传感器设计水库水位预警系统。

如图所示，电路中的R 1和R 2，其中一个是定值电阻，另一个是压力传感器(可等效为可变电阻)。

水位越高，对压力传感器的压力越大，压力传感器的电阻值越小。

当a 、b 两端的电压大于U 1时，控制开关自动开启低水位预警；当a 、b 两端的电压小于U 2(U 1、U 2为定值)时，控制开关自动开启高水位预警。

下列说法正确的是()A.U 1<U 2B.R 2为压力传感器C.若定值电阻的阻值越大，开启高水位预警时的水位越低D.若定值电阻的阻值越大，开启低水位预警时的水位越高3(2022·江苏·高考真题)如图所示，电路中灯泡均正常发光，阻值分别为R 1=2Ω，R 2=3Ω，R 3=2Ω，R 4=4Ω，电源电动势E =12V ，内阻不计，四个灯泡中消耗功率最大的是()A.R1B.R2C.R3D.R44(2021·江苏·高考真题)有研究发现，某神经细胞传递信号时，离子从细胞膜一侧流到另一侧形成跨膜电流，若将该细胞膜视为1×10-8F的电容器，在2ms内细胞膜两侧的电势差从-70mV变为30mV，则该过程中跨膜电流的平均值为()A.1.5×10-7AB.2×10-7AC.3.5×10-7AD.5×10-7A5(2020·海南·统考高考真题)一车载加热器(额定电压为24V)发热部分的电路如图所示，a、b、c是三个接线端点，设ab、ac、bc间的功率分别为P ab、P ac、P bc，则()A.P ab>P bcB.P ab=P acC.P ac=P bcD.P ab<P ac6(2020·北京·统考高考真题)图甲表示某金属丝的电阻R随摄氏温度t变化的情况。

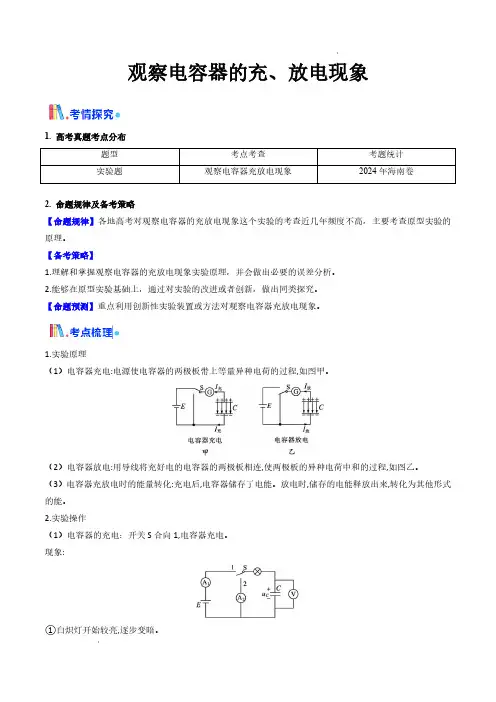

观察电容器的充、放电现象1. 高考真题考点分布题型考点考查考题统计实验题观察电容器充放电现象2024年海南卷2. 命题规律及备考策略【命题规律】各地高考对观察电容器的充放电现象这个实验的考查近几年频度不高，主要考查原型实验的原理。

【备考策略】1.理解和掌握观察电容器的充放电现象实验原理，并会做出必要的误差分析。

2.能够在原型实验基础上，通过对实验的改进或者创新，做出同类探究。

【命题预测】重点利用创新性实验装置或方法对观察电容器充放电现象。

1.实验原理（1）电容器充电:电源使电容器的两极板带上等量异种电荷的过程,如图甲。

（2）电容器放电:用导线将充好电的电容器的两极板相连,使两极板的异种电荷中和的过程,如图乙。

（3）电容器充放电时的能量转化:充电后,电容器储存了电能。

放电时,储存的电能释放出来,转化为其他形式的能。

2.实验操作（1）电容器的充电：开关S合向1,电容器充电。

现象:①白炽灯开始较亮,逐步变暗。

②的读数由大变小。

③的读数变大。

④最后的大小等于0,的大小等于电源电压。

⑤解释:电源正极向极板供给正电荷,负极向极板供给负电荷。

电荷在电路中定向移动形成电流,两极板间有电压。

S刚合上时,电源与电容器之间存在较大的电压,使大量电荷从电源移向电容器极板,产生较大电流,随着极板电荷的增加,极板间电压增大,电流减小。

当电容器两极板间电压等于电源电压时,电荷不再定向移动,电流为0,灯不亮。

（2）电容器的放电：开关S合向2,电容放电。

现象:①开始灯较亮,逐渐变暗,直至熄灭。

②开始较大,逐渐变小,电流方向与充电方向相反,直至指示为0。

③开始指示为电源电压,逐渐减小,直至为0。

④解释:放电过程中,由于电容器两极板间的电压使回路中有电流产生。

开始这个电压较大,因此电流较大,随着电容器极板上的正、负电荷的中和,极板间的电压逐渐减小,电流也减小,最后放电结束,极板间不存在电压,电流为0。

⑤结论:当电容器极板上所储存的电荷量发生变化时,电路中就有电流流过;若电容器极板上所储存的电荷量恒定不变时,则电路中就没有电流流过。

高考物理电容器题高考物理题中关于电容器的考点主要包括电容器的基本概念、电容器的串并联、电容器的存储能量以及电容器的充电和放电等方面。

一、电容器的基本概念电容器是电路中常用的一种元件，它能够存储电荷并能够根据外加电压的变化来调整储存的电荷量。

电容器由两块金属板和之间的绝缘层组成。

当在电容器的两个金属板上加上电压时，电容器内就会储存电荷。

电容器的容量大小与金属板的面积、金属板之间的距离以及绝缘层的介电常数有关。

常用的电容器有电解电容器、电介质电容器等。

二、电容器的串并联电容器的串联指的是将多个电容器的正负极依次相连，形成一个闭合回路。

在串联电容器中，总电压等于各个电容器的电压之和，而总电容等于各个电容器的倒数之和。

即Ct = C1 + C2 + ... + Cn。

电容器的并联指的是将多个电容器的正负极连接在一起，形成一个“平行”的回路。

在并联电容器中，总电压等于各个电容器的电压，而总电容等于各个电容器的和。

即 1/Ct = 1/C1 + 1/C2 + ... + 1/Cn。

三、电容器的存储能量电容器在充电过程中会存储能量，而电容器的存储能量与电容器的容量和电压的平方成正比。

即E = 1/2*C*V^2，其中E表示电容器的存储能量，C表示电容器的容量，V表示电容器所加的电压。

四、电容器的充电和放电电容器在充电过程中，正负极之间的电势差逐渐增大，导致电荷在电容器板之间不断积累。

而在放电过程中，电容器正负极之间的电势差逐渐减小，电荷则从电容器板之间逐渐流出。

在电容器的充电和放电过程中，充电和放电的速率与电容器的电阻有关。

若电容器的电阻较大，则充电和放电的速率较慢，反之则较快。

充电和放电过程可以用RC电路进行模拟计算，其中R代表电阻，C代表电容。

五、高考物理电容器题解析高考物理试题通常会涉及到电容器的基本概念、串并联、存储能量以及充电和放电等内容。

在解答这些题目时，我们要注意理解题目中所给的信息和要求，并根据电容器的相关知识进行运算。

高考物理电容器知识点高考物理试卷高考物理电容器知识点:高考物理试卷电容的定义式即c=q/u;电容器的电容由电容器所带电量与两极板间的电压比值决定，但与电容器是否带电量，带电量的多少无关;平行板电容器电容的同意式：即为电容与两极板的正对面积成正比，两极板间距离成反比，即为电容器的电容由其形成因素同意。

电容器的动态变化问题：首先确定变化过程中的不变量，即电容与充电后与电源保持连接，则电容器两极板间电压保持不变;若充电后与电源断开连接，则电容器所带电量保持不变;然后由结构的改变根据决定式判断电容的变化情况，结合不变量，确定其他量的变化。

题型详述：电容器是一种重要的电学元件，在实际中有着广泛的应用，是历年高考常考的知识点之一，常以选择题形式出现，难度不大，主要考查电容器的电容概念的理解、平行板电容器电容的决定因素及电容器的动态分析三个方面.思维模板：(1)电容的概念：电容是用比值(c=q/u)定义的一个物理量，表示电容器容纳电荷的多少，对任何电容器都适用.对于一个确定的电容器，其电容也是确定的(由电容器本身的介质特性及几何尺寸决定)，与电容器是否带电、带电荷量的多少、板间电势差的大小等均无关.(2)平行板电容器的电容：平行板电容器的电容由两极板正对面积、两极板间距离、介质的相对介电常数同意，满足用户c=εs/(4πkd)(3)电容器的动态分析：关键在于弄清哪些是变量，哪些是不变量，抓住三个公式[c=q/u、c=εs/(4πkd)及e=u/d]并分析清楚两种情况：一是电容器所带电荷量q保持不变(充电后断开电源)，二是两极板间的电压u保持不变(始终与电源相连).1、电容器的常见故障。

当辨认出电容器的以下情况之一时应立即阻断电源。

(1)电容器外壳膨胀或漏油。

(2)套管断裂，出现闪络存有火花。

(3)电容器内部声音异常。

(4)外壳温升高于55℃以上示温片开裂。

2、电容器的故障处理(1)当电容器核爆起火时，就立即断裂电源，用砂子和干式灭火器救火。

高考物理第5节电容器专题12020.031,如图所示为电容器C与电压U的电源连接成的电路．当电键K与1接通，电容器A板带____电，B板带____电，这一过程称电容器的____．电路稳定后，两板间的电势差为____．当K与2接通，流过导体acb的电流方向为____，这就是电容器的____ 过程．2,如图所示，电容器两板间距离为d，电源两板间电压为6V，闭合开关S 后将板间距离减来d/4，再断开S，又将两板间距离恢复到d，此时电容器两极板间的电压是V.3,如图，在光滑、绝缘的水平桌面上放置一光滑、绝缘挡板ABCD，AB为直线型挡板，BCD是半径为R的圆弧形挡板，挡板处于场强为E的匀强电场中。

现有一带电量q、质量m的小球从挡板内侧上的A点释放，并且小球能沿挡板内侧运动到D点抛出，则A、小球运动到N点时，挡板对小球的弹力可能为0B、小球运动到N点时，挡板对小球的弹力可能为qEC、小球运动到M点时，挡板对小球的弹力可能为0D、小球运动到C点时，挡板对小球的弹力一定大于mg4,一个点电荷产生的电场，两个等量同种电荷产生的电场，两个等量异种电荷产生的电场，两块带等量异种电荷的平行金属板产生的电场。

这是几种典型的静电场。

带电粒子（不计重力）在这些电场中的运动A、不可能做匀速直线运动B、不可能做匀变速直线运动C、不可能做匀速圆周运动D、不可能做往复运动5,如图所示，一带电液滴处于水平放置的两块平行带电金属板A、B间的匀强电场中，恰好处于静止状态，已知液滴的质量为m，两板间的电势差为U，两板距离为d，则：(1)液滴的带电量是多少?带何种电荷?(2)如果使A、B板间的电压突然增加一倍，则液滴将向何板做何种运动?6,如图所示的直线是真空中某电场的一条电场线，A、B是这条电场线上的两点，一电子以速度VA经过A点向B点运动，经过一段时间后，电子以速度VB经过B点，且VA、VB方向相反，则A、A点场强一定大于B点场强B、A点电势一定低于B点电势C、电子在A点的动能一定小于它在B点的动能D、电子在A点的电势能一定小于它在B点的电势能7,一带电粒子沿如图AB 曲线穿过一匀强电场中的等势面，且d c b a ϕϕϕϕ>>>，若不计粒子所受重力，则有A 、粒子带正电B 、粒子的运动是匀变速运动C 、粒子从A 点运动到B 点的过程中动能先减小后增大D 、粒子从A 点运动到B 点的过程中电势能增大8,如图所示，质量为5×10-8kg 的带电微粒以V 0=2m ／s 的速度从水平放置的金属板A 、B 的中央飞入板间，已知板长L=10cm ，板间距离d=2 cm ．当U AB =1000V 时，带电粒子恰好沿直线穿过板间，则(1)U AB 为多大时粒子擦上板边沿飞出?(2)U AB 在什么范围内带电粒子能从板间飞出?9,如图所示，a 、b 、c 为电场中同一条水平方向电场线上的三点，c 为ab 中点，a 、b 电势分别为ψa =5V ，ψb =3V 。

电容器充放电实验、描绘小灯泡的伏安特性曲线和探究电磁感应现象、变压器实验考点47 观察电容器的充放电现象1. （2024年高考海南卷）用如图a 所示的电路观察电容器的充放电现象，实验器材有电源E 、电容器C 、电压表、电流表、电流传感器、计算机、定值电阻R 、单刀双掷开关1S 、开关2S 、导线若干（1）闭合开关2S ，将1S 接1，电压表示数增大，最后稳定在12.3V 。

在此过程中，电流表的示数_____（填选项标号）A. 一直稳定在某一数值B. 先增大，后逐渐减小零C. 先增大，后稳定在某一非零数值（2）先后断开开关2S 、1S ，将电流表更换成电流传感器，再将1S 接2，此时通过定值电阻R 的电流方向_____（选填“a b ®”或“b a ®”），通过传感器将电流信息传入计算机，画出电流随时间变化的I t -图像，如图b ，2s =t 时 1.10mA I =，图中M 、N 区域面积比为8∶7，可求出R =_____k W （保留2位有效数字）。

【答案】（1）B （2）①.a b ® ②. 5.2【解析】（1）电容器充电过程中，当电路刚接通后，电流表示数从0增大某一最大值，后随着电容器的不断充电，电路中的充电电流在减小，当充电结束电路稳定后，此时电路相当于开路，电流为0。

故选B 。

（2）[1]根据电路图可知充电结束后电容器上极板带正电，将1S 接2，电容器放电，此时通过定值电阻R 的电流方向a b ®；[2]2s =t 时 1.10mA I =可知此时电容器两端的电压为2U IR=电容器开始放电前两端电压为12.3V ，根据I t -图像与横轴围成的面积表示放电量可得02s -间的放电量为()31Δ12.3 1.1010Q U C R C-=×=-´´2s后到放电结束间放电量为为32 1.1010C CR Q U -´¢=××D =根据题意1287Q Q =，解得 5.2kΩR =2. （2024年1月浙江选考·17）在“观察电容器充、放电现象”实验中，把电阻箱R （09999W :）、一节干电池、微安表（量程0300μA :，零刻度在中间位置）、电容器C （2200μF 、16V ）、单刀双掷开关组装成如图1所示的实验电路。

五年2018-2022高考物理真题按知识点分类汇编16-静电现象、电容器（含解析）一、单选题1．（2022·北京·高考真题）利用如图所示电路观察电容器的充、放电现象，其中E 为电源，R 为定值电阻，C 为电容器，A 为电流表，V 为电压表。

下列说法正确的是（ ）A ．充电过程中，电流表的示数逐渐增大后趋于稳定B ．充电过程中，电压表的示数迅速增大后趋于稳定C ．放电过程中，电流表的示数均匀减小至零D ．放电过程中，电压表的示数均匀减小至零2．（2022·重庆·高考真题）如图为某同学采用平行板电容器测量材料竖直方向尺度随温度变化的装置示意图，电容器上极板固定，下极板可随材料尺度的变化上下移动，两极板间电压不变。

若材料温度降低时，极板上所带电荷量变少，则（ ）A ．材料竖直方向尺度减小B ．极板间电场强度不变C ．极板间电场强度变大D ．电容器电容变大3．（2021·江苏·高考真题）有研究发现，某神经细胞传递信号时，离子从细胞膜一侧流到另一侧形成跨膜电流，若将该细胞膜视为8110F -⨯的电容器，在2ms 内细胞膜两侧的电势差从70mV -变为30mV ，则该过程中跨膜电流的平均值为（ ） A ．71.510A -⨯B ．7210A -⨯C ．73.510A -⨯D ．7510A -⨯4．（2021·重庆·高考真题）电容式加速传感器常用于触发汽车安全气囊等系统，如图所示。

极板M 、N 组成的电容器视为平行板电容器，M 固定，N 可左右运动，通过测量电容器板间的电压的变化来确定汽车的加速度。

当汽车减速时，极板M 、N 间的距离减小，若极板上的电荷量不变，则该电容器（ ）A．电容变小B．极板间电压变大C．极板间电场强度不变D．极板间的电场强度变小5．（2021·浙江·统考高考真题）如图所示是某一带电导体周围的电场线与等势面，A、C 是同一等势面上的两点，B是另一等势面上的一点。

（选修3-1）第一部分静电场专题1.13 电容器（提高篇）一．选择题1.（2019北京通州一模）目前智能手机普遍采用了电容触摸屏。

电容触摸屏是利用人体的电流感应进行工作的，它是一块四层复合玻璃屏，玻璃屏的内表面和夹层各涂一层ITO（纳米铟锡金属氧化物），夹层ITO 涂层作为工作面，四个角引出四个电极，当用户手指（肉）触摸电容触摸屏时，手指（肉）和工作面形成一个电容器，因为工作面上接有高频信号，电流通过这个电容器分别从屏的四个角上的电极中流出，且理论上流经四个电极的电流与手指到四个角的距离成比例，控制器通过对四个电流比例的精密计算来确定手指位置。

寒冷的冬天，人们也可以用触屏手套进行触控操作。

下列说法正确的是（）A．使用绝缘笔压电容触摸屏也能进行触控操作B．为了安全，触屏手套指尖处应该采用绝缘材料C．手指按压屏的力变大，手指（肉）和工作面形成的电容器电容变大D．手指与屏的接触面积变大，手指（肉）和工作面形成的电容器电容变小【参考答案】.C【名师解析】本题考查电容器及其相关知识点。

当用户手指（肉）触摸电容触摸屏时，手指（肉）和工作面形成一个电容器，而使用绝缘笔压电容触摸屏，或触屏手套指尖处采用绝缘材料，绝缘笔（或绝缘材料）和工作面不能形成一个电容器，所以不能进行触控操作，选项AB错误；手指按压屏的力变大，二者接触面积增大，距离减小，手指（肉）和工作面形成的电容器电容变大，选项C正确D错误。

【关键点拨】.利用平行板电容器的相关知识解答。

2．（6分）（2019山东潍坊三模）如图所示，水平金属板A、B分别与电源两极相连，带电油滴处于静止状态。

现将B板右端向下移动一小段距离，两金属板表面仍均为等势面，则该油滴（）A ．仍然保持静止B ．竖直向下运动C ．向左下方运动D ．向右下方运动【参考答案】D【名师解析】B 板右端向下移动一小段距离，两板间的平均距离增大，根据E ＝可知液滴所在处电场强度减小，油滴竖直方向将向下运动；由于两金属板表面仍均为等势面，电场线应该与等势面垂直，所以油滴靠近B 板时，电场线方向斜向右上方，如图所示，故水平方向油滴向右运动；所以油滴向右下方运动，故D 正确、ABC 错误。
