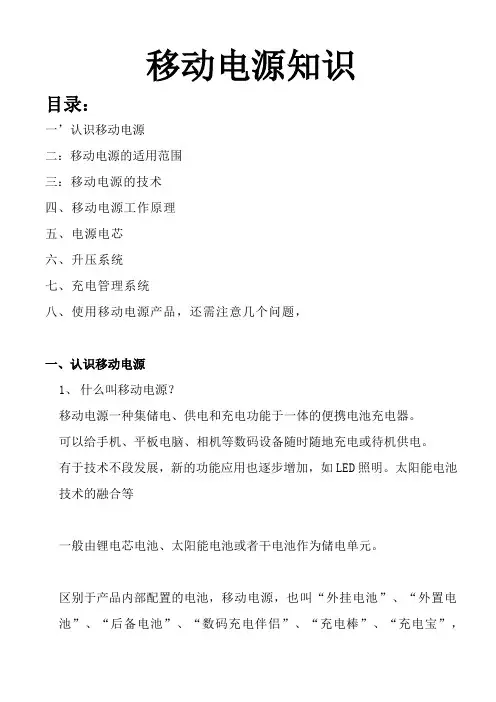

移动电源资料及介绍

移动电源知识目录：一’认识移动电源二：移动电源的适用范围三：移动电源的技术四、移动电源工作原理五、电源电芯六、升压系统七、充电管理系统八、使用移动电源产品，还需注意几个问题，一、认识移动电源1、什么叫移动电源？移动电源一种集储电、供电和充电功能于一体的便携电池充电器。

可以给手机、平板电脑、相机等数码设备随时随地充电或待机供电。

有于技术不段发展，新的功能应用也逐步增加，如LED照明。

太阳能电池技术的融合等一般由锂电芯电池、太阳能电池或者干电池作为储电单元。

区别于产品内部配置的电池，移动电源，也叫“外挂电池”、“外置电池”、“后备电池”、“数码充电伴侣”、“充电棒”、“充电宝”，由于适应多种产品所以一般配备多种电源充电转接头，通常具有大容量、多用途、体积小、寿命长和安全可靠等特点，是可随时随地为手机、MP3 、 MP4 、手机、PDA 、掌上电脑、掌上游戏机等多种数码产品供电或待机充电的功能产品。

二、移动电源的适用范围随着全球经济的快速发展，人们生活水平的不断提高，随身携带式的电子产品也越来越多，１、通用性如笔记本电脑、平板电脑、手机、数码相机、摄像机、便携式DVD、PDA、MP3、MP4、GPS、保暖设备、医疗保健设备等。

２、实用性它们都要用到电池，但这些设备的原配电池都会因为电池容量低而不能满足设备的正常使用时间。

当出差或旅游时又是这些设备的工作高峰期，经常在关键时刻电池没有电了，特别是在手机正在打电话时，数码相机正在拍照时，PSP游戏机玩的正起劲时，PDA正在工作时等等，让您感觉很无奈和无助。

此时移动电源能解决你的烦恼３、移动性移动电源的移动性是指产品能在移动状态下（例如旅游，开会，充电器不在身边或不方便充电情况下）发挥其功用，即在任何地点、任何时间不受局限地给数码产品供电或充电，真实地给人以踏实感，使生活和工作的品质得以提升三、移动电源的技术移动电源可以通过usb电缆线使用在任何符合USB On-the-Go (USB-OTG)（国际标准）的便携型设备移动电源一定要具备：短路、过充、过放、恒流、恒压等保护措施，还应有高性能电源管理技术不过对于使用电压较高的相关数码产品，比如手提之类的，则需要配置输出电压较高的移动电源，这个与移动电源本身实际的容量成正比四、移动电源工作原理储电介质一般采用锂电电芯，因为锂电电芯体积相对小巧，容量大，市场流通广，价格适中，被广泛用于数码产品。

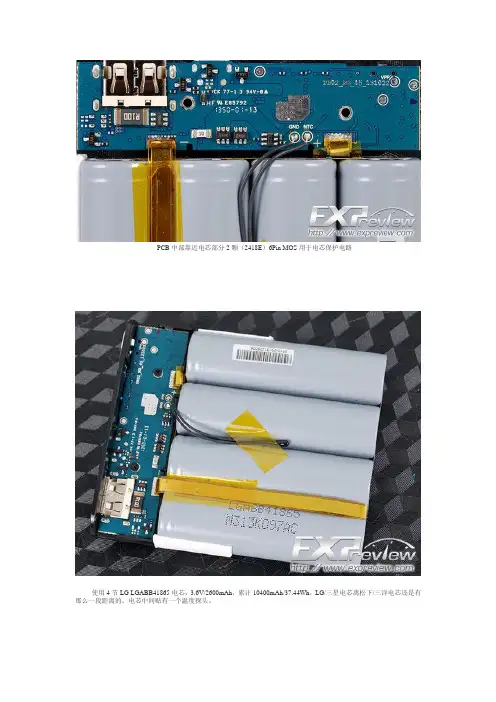

PCB中部靠近电芯部分2颗（2418E）6Pin MOS用于电芯保护电路使用4节LG LGABB41865电芯，3.6V/2600mAh，累计10400mAh/37.44Wh，LG/三星电芯离松下/三洋电芯还是有那么一段距离的。

电芯中间贴有一个温度探头。

电源主控为现代ABOV 97F1204SMBN MCU，SOP16封装，具有电压及温度检测功能，不过这里仅用于显示电量，充放电管理芯片，也就是小米移动电源的核心小米10400mAh移动电源的电源管理芯片为TI德州仪器的BQ24195，24VQFN封装，这是一颗单节锂离子电芯充放电管理IC，也就是说充放电功能都整合到一块。

支持USB BC 1.2技术规格，最高支持到4.5A的充电电流，能够根据识别到的是USB 2.0还是3.0接口来调整输入电流，具备热调节和热关断、输入过压、MOS过流保护。

（BQ24195 是高集成开关模式电池充电管理和系统电源路径管理芯片，此类器件用于广泛的移动电源，平板电脑和其它便携式器件的单节锂离子和锂聚合物电池。

它的低阻抗电源路径对开关模式运行效率进行了优化、减少了电池充电时间并延长了放电寿命。

此器件支持宽范围的输入源，其中包括标准USB 主机端口，USB 充电端口和高功率DC 适配器。

为了设定缺省输入电流限值，bq24195L，bq24195 检测符合USB 电池充电技术规格 1.2 的输入源。

bq24195/bq24195L 符合带有输入电流和电压调节的USB 2.0 和USB 3.0 功率技术规格。

通过在PMID 引脚上提供5.1V 电源（最小电流1.0A (bq24195L) 或者2.1A (bq24195)），bq24195L，bq24195 支持电池升压运行。

电源路径管理将系统的电压调节到稍微高于电池电压的水平，但是不会下降到低于 3.5V 最小系统电压。

借助于这个特性，即使在电池电量完全耗尽或者电池被拆除时，系统也能保持运行。

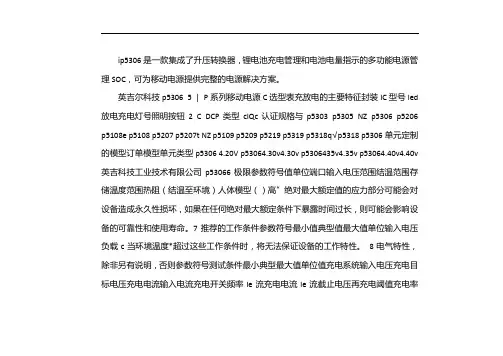

ip5306是一款集成了升压转换器，锂电池充电管理和电池电量指示的多功能电源管理SOC，可为移动电源提供完整的电源解决方案。

英吉尔科技p5306 5 | P系列移动电源C选型表充放电的主要特征封装IC型号led 放电充电灯号照明按钮2 C DCP类型cIQc认证规格与p5303 p5305 NZ p5306 p5206 p5108e p5108 p5207 p5207t NZ p5109 p5209 p5219 p5319 p5318q√p5318 p5306单元定制的模型订单模型单元类型p5306 4.20V p53064.30v4.30v p5306435v4.35v p53064.40v4.40v 英吉科技工业技术有限公司p53066极限参数符号值单位端口输入电压范围结温范围存储温度范围热阻（结温至环境）人体模型（）高”绝对最大额定值的应力部分可能会对设备造成永久性损坏，如果在任何绝对最大额定条件下暴露时间过长，则可能会影响设备的可靠性和使用寿命。

7推荐的工作条件参数符号最小值典型值最大值单位输入电压负载c当环境温度*超过这些工作条件时，将无法保证设备的工作特性。

8电气特性，除非另有说明，否则参数符号测试条件最小典型最大值单位值充电系统输入电压充电目标电压充电电流输入电流充电开关频率le流充电电流le流截止电压再充电阈值充电率截止时间输入欠压保护升压英集科技工业技术p5306欠压保护迟滞升压系统电池电压开关操作电池输入电流输出电压输出电压输出电压纹波△V升压开关频率升压系统电源电流负载过电流检测时间输出电压持续低于负载短路检测时间输出电流持续大于控制系统的导通电阻电池输入等待电流照明驱动电流显示驱动电流负载自动检测时间负载电流持续减小s比短键唤醒时间更准时，热关断温度上升温度℃，热关断温度滞后△t℃英吉，而科技工业技术p5306 9灯显示模式D4 D3 D2 D1四灯D2 D1 D1灯蝙蝠1K L1两灯蝙蝠D2 D1扁平L1灯1K套，同时工业技术p5306■4灯模式放电能量（）C≥75％50％≤C <开，开，开，关，25％≤C <3％≤C <开，关，闪烁，充电容量（）完全打开，75％≤C，开，开，开，开，开，开，50％≤C，开，25％≤C，开，关，关，25 ％≤C，打开，关闭，关闭，25％≤C <打开，关闭，关闭，25％≤C <打开，关闭，关闭，25％≤C <打开，关闭，关闭，25％≤C <打开，灭，灭，25％≤C <亮，灭，灭，25％≤C <亮，各灯的相应电池电量如下表所示。

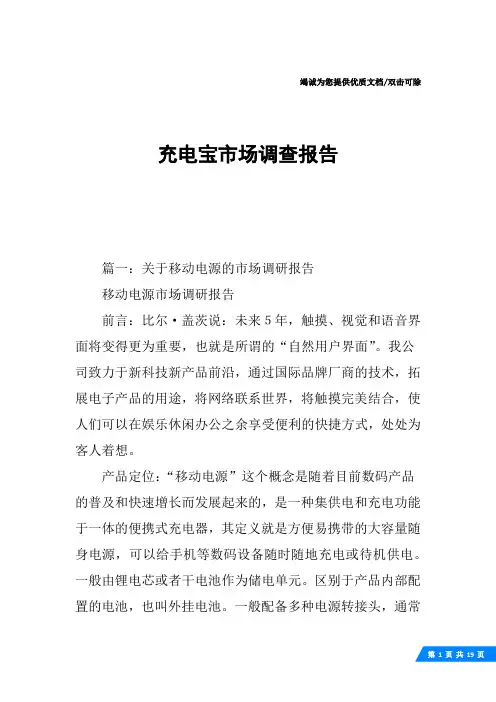

竭诚为您提供优质文档/双击可除充电宝市场调查报告篇一：关于移动电源的市场调研报告移动电源市场调研报告前言：比尔·盖茨说：未来５年，触摸、视觉和语音界面将变得更为重要，也就是所谓的“自然用户界面”。

我公司致力于新科技新产品前沿，通过国际品牌厂商的技术，拓展电子产品的用途，将网络联系世界，将触摸完美结合，使人们可以在娱乐休闲办公之余享受便利的快捷方式，处处为客人着想。

产品定位：“移动电源”这个概念是随着目前数码产品的普及和快速增长而发展起来的，是一种集供电和充电功能于一体的便携式充电器，其定义就是方便易携带的大容量随身电源，可以给手机等数码设备随时随地充电或待机供电。

一般由锂电芯或者干电池作为储电单元。

区别于产品内部配置的电池，也叫外挂电池。

一般配备多种电源转接头，通常具有大容量、多用途、体积小、寿命长和安全可靠等特点，是可随时随地为手机、数码相机、mp3、mp4、mp5、pDA、掌上电脑、掌上游戏机等多种数码产品供电或待机充电的功能产品。

移动电源就是针对目前数码产品功能日益多样化，使用更加频繁应运而生的。

它与我们日常生活的关联也越来越密切。

如何提高数码产品以及电子产品的使用时间、方便人们的生活、及时补充电源、发挥其最大功用的重要性就更加刻不容缓。

移动电源，就是针对并解决这一问题的最佳方案，随身携带一个移动电源，就可以实现于室外随时随地为多种数码产品充电。

然而移动电源产业起步较晚，属于新兴产业，市场架构较为简单，产品单一，虽品牌多样，但是品牌性差，产品之间缺乏有效的、强烈的竞争力。

国内市场的移动电源产业缺乏领导者，上升潜力大，有待进一步的开发。

公司基本目标：寻找合适的本地企业公司，与本地企业公司联手，达成合作意向，进口对方优质的移动电源，形成良好的合作关系。

加工改造进口的移动电源，打造品牌性强、价格低、质量高的移动电源，力求迅速在移动电源市场占据位置。

（图为我公司拟进口的两款新品移动电源：魔石、贝贝）一、本地供货市场分析1、本地供货特色：天天有限责任公司以低廉的价格创造最好的价值为宗旨。

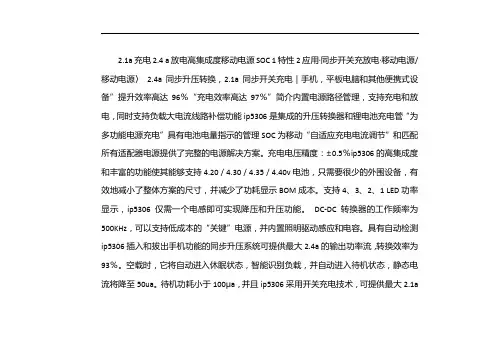

2.1a充电2.4 a放电高集成度移动电源SOC 1特性2应用·同步开关充放电·移动电源/移动电源〉2.4a同步升压转换，2.1a同步开关充电｜手机，平板电脑和其他便携式设备”提升效率高达96％“充电效率高达97％”简介内置电源路径管理，支持充电和放电，同时支持负载大电流线路补偿功能ip5306是集成的升压转换器和锂电池充电管“为多功能电源充电”具有电池电量指示的管理SOC为移动“自适应充电电流调节”和匹配所有适配器电源提供了完整的电源解决方案。

充电电压精度：±0.5％ip5306的高集成度和丰富的功能使其能够支持4.20 / 4.30 / 4.35 / 4.40v电池，只需要很少的外围设备，有效地减小了整体方案的尺寸，并减少了功耗显示BOM成本。

支持4、3、2、1 LED功率显示，ip5306仅需一个电感即可实现降压和升压功能。

DC-DC转换器的工作频率为500KHz，可以支持低成本的“关键”电源，并内置照明驱动感应和电容。

具有自动检测ip5306插入和拔出手机功能的同步升压系统可提供最大2.4a的输出功率流，转换效率为93％。

空载时，它将自动进入休眠状态，智能识别负载，并自动进入待机状态，静态电流将降至50ua。

待机功耗小于100μa，并且ip5306采用开关充电技术，可提供最大2.1a的电量和非常简单的BOM流量，充电效率高达97％。

内置IC温度和输入电压功率MOS，单个电感器实现充电和放电，并智能调整充电电流。

具有多重保护和高可靠性的ip5306支持1,2,3,4 LED电源显示。

输出过流，过压和短路保护ip5306与esop8l打包在一起。

输入整机的输入过压，过充，过放和过流放电保护过热保护ESD 4KV，瞬时耐压12V图1简化的应用示意图（4个LED指示功率）v1.01 1/10深圳崇文科技有限公司4引脚定义8 1 VIN Vout 27 LED1。

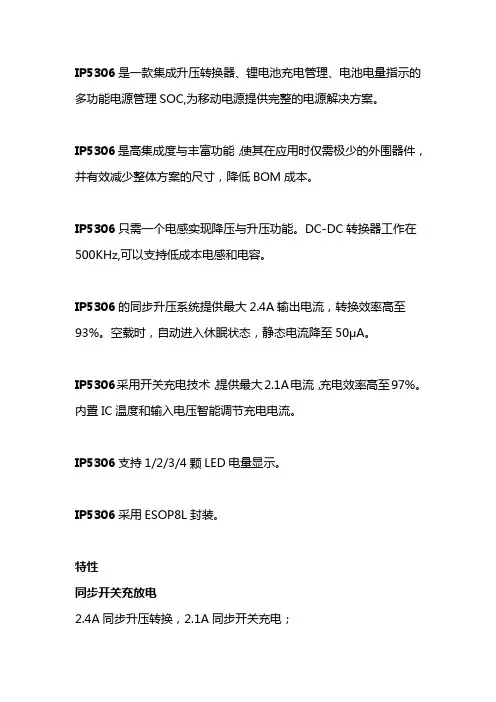

IP5306是一款集成升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SOC,为移动电源提供完整的电源解决方案。

IP5306是高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减少整体方案的尺寸，降低BOM成本。

IP5306只需一个电感实现降压与升压功能。

DC-DC转换器工作在500KHz,可以支持低成本电感和电容。

IP5306的同步升压系统提供最大2.4A输出电流，转换效率高至93%。

空载时，自动进入休眠状态，静态电流降至50μA。

IP5306采用开关充电技术，提供最大2.1A电流，充电效率高至97%。

内置IC温度和输入电压智能调节充电电流。

IP5306支持1/2/3/4颗LED电量显示。

IP5306采用ESOP8L封装。

特性同步开关充放电2.4A同步升压转换，2.1A同步开关充电；升压效率高达96%；充电效率高达97%；内置电源路径管理，支持边充边放；支持负载大电流线补功能；充电自适应充电电流调节，匹配所有适配器；充电电压精度：±0.5%；支持4.20/4.30/4.35/4.40V电池；电量显示支持4,3,2,1颗LED电量显示；功能丰富按键开机；内置照明灯驱动；自动检测手机插入和拨出；低功耗智能识别负载，自动进待机；待机功耗小于100 μA；BOM极简功率MOS内置，单电感实现充放电多重保护、高可靠性输出过流，过压，短路保护；输入过压，过充，过放，过流放电保护；整机过温保护；ESD4KV,瞬间耐压12V;应用移动电源/充电宝；手机，平板电脑等便携式设备。

移动电源3C认证办理标准及流程
一、准备资料
1.产品资料
（1）产品结构图
（2）产品说明书
2.技术资料
（1）产品参数表
（2）电路原理图
二、测试准备
1.安规测试
（1）做好产品的绝缘电阻测试
（2）进行漏电流测试
2.电磁兼容测试
（1）进行电磁辐射测试
（2）进行电磁抗扰度测试
三、报告编制
1.收集测试数据
（1）安规测试数据
（2）电磁兼容测试数据
2.编制3C认证报告
（1）汇总测试结果
（2）填写申请表格
四、申请受理
1.提交3C认证申请材料
（1）产品资料
（2）报告编制的3C认证报告2.缴纳认证费用
（1）根据要求缴纳认证费用
五、审核评定
1.认证机构对申请材料进行审核（1）检查资料完整性
（2）核实测试报告真实性
2.进行实地检查
（1）对生产线进行检查
（2）核实生产工艺
六、颁发证书
1.审核通过后，颁发3C认证证书
2.证书有效期为一年，需在有效期内进行年度复核。
