消防应急照明和疏散指示系统随着人们对安全意识的不断提高,消防应急照明和疏散指示系统日益得到重视。
消防应急照明和疏散指示系统是指在火灾等突发事件发生时,为人们提供逃生方向和照明的系统。
它可以在灾难发生时迅速地指引人们向安全的地方逃生,有效地降低人员伤亡和财产损失。
本文将探讨消防应急照明和疏散指示系统的重要性、作用、设计要求以及发展趋势。
首先,消防应急照明和疏散指示系统的重要性不言而喻。
在火灾等突发事件中,烟雾和火焰可能导致建筑物内部光线极其昏暗,人们很难辨别出逃生的方向,从而增加逃生的困难。
而消防应急照明和疏散指示系统的存在,可以提供足够明亮的照明,让人们清晰地辨别出逃生通道和紧急出口,有助于快速、有效地逃生。
此外,照明系统还可以帮助消防人员查明起火点、开展救援行动,提高灭火和救援工作的效率。
消防应急照明和疏散指示系统的主要作用是提供适当的照明和明确的指示。
照明部分通常由应急照明灯具、应急标志灯具和逃生指示灯等组成。
这些灯具可以持续照明一段时间,确保在断电的情况下仍能提供照明。
指示部分通常由应急疏散指示标志和应急广播系统组成。
疏散指示标志标明了逃生通道和紧急出口的方向,方便人们快速撤离。
应急广播系统则可以播放预先录制的逃生指示、安全演讲等内容,提醒人们及时采取逃生措施。
在设计消防应急照明和疏散指示系统时,需要满足一些基本要求。
首先,系统应采用可靠的供电系统,并设置备用电源,以免因电源中断而导致照明和指示功能失效。
其次,系统的照明设备应具备高亮度、长寿命、防爆、防水等特性,以适应多样化的恶劣环境。
此外,应保证系统的稳定性和可重复使用性,避免出现误操作、漏报警情况。
最后,系统的设计要考虑到人类行为、心理和生理上的特点,使其使用方便、明确直观。
逃生指示标志应采用易于识别的图案和文字,广播内容应简明扼要、清晰流畅,以方便人们理解和执行。
随着科技的不断进步,消防应急照明和疏散指示系统也在不断发展。
未来的系统可能引入智能化、自动化的元素,提高系统的响应速度和准确性。
消防应急照明和疏散指示系统
消防应急照明和疏散指示系统是一个用于灭火与疏散的关键设备。
消防应急照明和疏散指示系统是一种高纳税制产品,因此具有高要求的品质和安全保障,同时,根据不同的场合和应用,还需要有不同的要求和标准。
消防应急照明和疏散指示系统有两个作用,一是在发生火灾或其他紧急情况时,可以及时提供明亮的照明,确保人员疏散不受阻碍;二是在灭火与疏散结束后,可以有效的引导人员返回到原始地点或离开该场所。
消防应急照明和疏散指示系统的组成部分包括电源、照明设备、疏散指示标志。
其中,电源设备需要具备足够的功率和稳定性,以确保在紧急情况下系统的正常运行。
照明设备需要尽可能的提供足够的明亮照明,以确保人员能够清晰的看到他们所要走的路线和疏散口。
疏散指示标志应具备清晰、易懂的疏散指示信息,确保人员能够快速、准确地找到疏散口。
消防应急照明和疏散指示系统需要根据不同的场合和应用来进行选择和配置。
一般情况下,需要根据建筑物的面积和使用情况、防火防烟要求、特殊场合和应用等进行选择。
同时,需要注意系统的安装与运行的维护,以确保其正常、可靠的运行。
消防应急照明和疏散指示系统在防范火灾和其他紧急情况的发生和蔓延,以及保障人员的安全方面既有重要意义,同时
也是法律法规所规定的必须设备。
为了确保系统的适应性和可靠性,在生产和运营中,需要仔细地考虑各种情况和可能出现的问题,并进行充分的训练和维护,以减少火灾及其他紧急情况的发生,保护人们的生命和财产安全。
第三节 E L S智能(消防)疏散应急照明系统一、ELS控制原理简介e-bus系统是一个二/四线制的应急疏散照明管理系统可以独立存在,当e-bus与应急照明电源、配电装置、灯具揉合设计时,便派生了ELS消防应急疏散照明指示系统。
所有的ELS单元均由一对通讯信号线连接成网络,每个单元均设成唯一的地址并定义其功能,通过输出单元及终端单元实行控制,所有输入信号均有机地通过地址定与输出单元及终端单元建立对应联系,输入信号转变为ELS信号在系统总线上传送,所有输出单元接收并判断,实施相应控制。
ELS系统的控制方式由计算机设定,系统的每个独立单元均内置微处理器,系统参数分散存储,主要参数发送于主机存储,系统断电时,数据自动保存。
二、典型的ELS主系统构成ELS通常由中央监控主站、(直流)电池主站、控制器分机、集中电源式集中控制型标志灯及设置说明1.中央监控主站:由监控器主机或计算机终端显示监控器主机及通讯模块组成,是全系统的设置、显示、控制、存储及外部信息的交流中心设备。
2.智能(直流)电池主站:由单台或多台应急电源并机组成,是全系统照明灯及标志灯的蓄电池应急电能供应中心;采用国际通用的应急照明供电方式,输出电压为DC216V型。
3.控制器分机:由安全电压型ELS-32N-(S)及交直流隔离型ELS-32N-(S)/E型组成;控制器分机同时作为通信及配电区域中心设备使用。
4.供配电设置:控制器分机的正常电源应取自现场应急照明配电箱,采用单相AC220V输入方式;应急电源取自(直流)电池主站,采用DC216V直流输入方式。
5.通信设置:由中央监控主站的控制器主机配出1-8路ZRS2×2.5mm2(电源线)+2×1.5mm2(通讯屏蔽双绞线)到控制器分机及应急电源;每路通讯电源线只宜设一个终端。
三、安全电压型…控制器分机ELS-32N-(S)灯具配线系统图设置说明1.用途:设于低于1.0Lx疏散照度级以下区域,给有安全电压要求的集中电源式集中控制型照明灯及标志灯供电并控制。

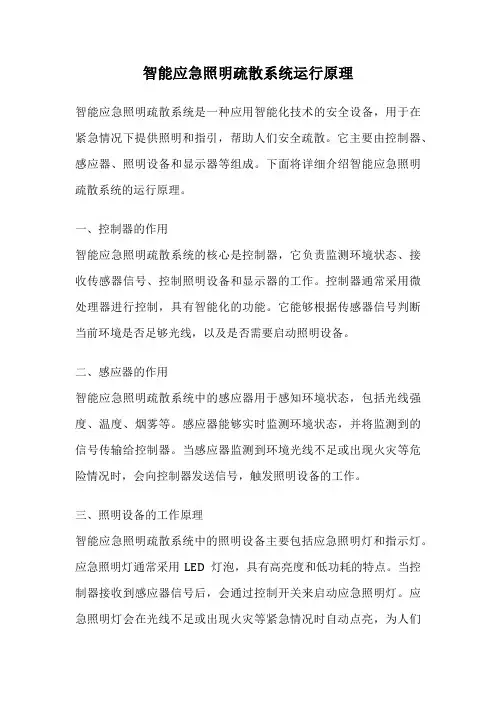

智能应急照明疏散系统运行原理智能应急照明疏散系统是一种应用智能化技术的安全设备,用于在紧急情况下提供照明和指引,帮助人们安全疏散。
它主要由控制器、感应器、照明设备和显示器等组成。
下面将详细介绍智能应急照明疏散系统的运行原理。
一、控制器的作用智能应急照明疏散系统的核心是控制器,它负责监测环境状态、接收传感器信号、控制照明设备和显示器的工作。
控制器通常采用微处理器进行控制,具有智能化的功能。
它能够根据传感器信号判断当前环境是否足够光线,以及是否需要启动照明设备。
二、感应器的作用智能应急照明疏散系统中的感应器用于感知环境状态,包括光线强度、温度、烟雾等。
感应器能够实时监测环境状态,并将监测到的信号传输给控制器。
当感应器监测到环境光线不足或出现火灾等危险情况时,会向控制器发送信号,触发照明设备的工作。
三、照明设备的工作原理智能应急照明疏散系统中的照明设备主要包括应急照明灯和指示灯。
应急照明灯通常采用LED灯泡,具有高亮度和低功耗的特点。
当控制器接收到感应器信号后,会通过控制开关来启动应急照明灯。
应急照明灯会在光线不足或出现火灾等紧急情况时自动点亮,为人们提供照明和指引,方便疏散。
四、显示器的作用智能应急照明疏散系统中的显示器主要用于显示疏散路线和安全提示信息。
当控制器接收到感应器信号后,会向显示器发送相应的指令,显示疏散路线和安全提示信息。
这些信息可以帮助人们快速找到疏散出口,提高疏散效率。
五、系统的自动检测和自动恢复功能智能应急照明疏散系统还具有自动检测和自动恢复功能。
系统会定期进行自检,检测传感器、控制器、照明设备和显示器等是否正常工作。
如果检测到异常情况,系统会自动发出警报,并向相关人员发送故障信息。
同时,系统还可以自动恢复故障设备的工作,确保系统的可靠性和稳定性。
总结:智能应急照明疏散系统通过控制器、感应器、照明设备和显示器等组件的配合工作,能够及时监测环境状态,自动启动照明设备,指引人们安全疏散。
第三节E L S 智能(消防)疏散应急照明系统一、ELS控制原理简介e-bus系统是一个二/四线制的应急疏散照明管理系统可以独立存在, 配电装当e-bus与应急照明电源、置、灯具揉合设计时,便派生了ELS消防应急疏散照明指示系统。
所有的ELS单元均由一对通讯信号线连接成网络,每个单元均设成唯一的地址并定义其功能,通过输出单元及终端单元实行控制,所有输入信号均有机地通过地址定与输出单元及终端单元建立对应联系,输入信号转变为ELS言号在系统总线上传送,所有输出单元接收并判断,实施相应控制。
ELS S统的控制方式由计算机设定,系统的每个独立单元均内置微处理器,系统参数分散存储, 主要参数发送于主机存储,系统断电时,数据自动保存。
二、典型的ELS主系统构成ELS通常由中央监控主站、(直流)电池主站、控制器分机、集中电源式集中控制型标志灯及照明灯组成。
图1(CA图)设置说明1. 中央监控主站:由监控器主机或计算机终端显示监控器主机及通讯模块组成,是全系统的设置、显示、控制、存储及外部信息的交流中心设备。
2•智能(直流)电池主站:由单台或多台应急电源并机组成,是全系统照明灯及标志灯的蓄电池应急电能供应中心;采用国际通用的应急照明供电方式,输出电压为DC216V型。
3. 控制器分机:由安全电压型ELS-32N- (S)及交直流隔离型ELS-32N- (S)/E型组成;控制器分机同时作为通信及配电区域中心设备使用。
4. 供配电设置:控制器分机的正常电源应取自现场应急照明配电箱,采用单相AC220V输入方式;应急电源取自(直流)电池主站,采用DC216V直流输入方式。
5 .通信设置:由中央监控主站的控制器主机配出1-8路ZRS2<2. 5mm2(电源线)+2 X1.5mm2(通讯屏蔽双绞线)到控制器分机及应急电源;每路通讯电源线只宜设一个终端。
三、安全电压型…控制器分机ELS-32N- (S)灯具配线系统图图2 (CADS)设置说明1. 用途:设于低于1.0LX疏散照度级以下区域,给有安全电压要求的集中电源式集中控制型照明灯及标志灯供电并控制。
智能消防应急照明和疏散指示系统第一节投标设备技术响应文件一、智能消防应急照明和疏散指示系统采用北京市崇正华盛应急设备系统有限公司的产品车站智能应急照明和疏散指示系统可实现与火灾自动报警系统的通信,接收火灾报警系统的报警位置信息,由系统控制器主机自动形成最佳的疏散线路,并控制系统内双向疏散指示灯点亮相应的指示箭头,开启安全通道的安全出口标志灯和疏散照明灯,关闭危险区域安全出口标志灯和疏散照明灯,使禁行方向一片黑暗,科学合理引导人员沿安全通道通过安全出口快速疏散。
2.5.2 依据标准主要执行性标准规范:GB17945-2010《消防应急照明和疏散指示系统》参考执行性标准规范(1)《地铁设计规范》(GB50157-2003)(2)《火灾自动报警系统设计规范》(GB50116-98)(3)《火灾自动报警系统施工及验收规范》(GB 50166-2007)(4)《建筑设计防火规范》(GB50016-2006)(5)《智能建筑设计标准》(GB/T 50314-2006)(6)《高层民用建筑设计防火规范》(GB50045-95 2005年版)(7)《人民防空工程设计防火规范》GB50098-98(2001年版)(8)《消防联动控制系统》(GB16806-2006)(9)《消防电子产品查验规则》(GB 12978-2003)(10)《民用建筑电气设计规范》(JGJ 16-2008)(11)《电力工程电缆设计规范》(GB50217-2007)(12)《电力设备接地设计技术规范》(SDJ8--79)(13)《城市轨道交通技术规范》(GB50490-2009)(14)《城市轨道交通照明》(GB/T16275-2008)(15)《消防安全疏散标志设置标准》(DBJ01-611-2002)(16)《灯具外壳防护品级分类》(GB7001-1986)2.5.3 系统组成采用集中电源式集中控制型消防疏散照明标志灯系统,系统由中央监控主站、(直流)电池主站、控制器分机、集中电源式集中控制型疏散标志灯及集中电源式集中控制型疏散照明灯组成。
智能应急照明和疏散指示系统设计探讨随着城市化进程的加快和人口密集度的增加,建筑物的安全性和救援能力变得越来越重要。
智能应急照明和疏散指示系统的出现,为建筑物的安全性和救援能力提供了有效的保障。
本文旨在探讨如何设计一个高效的智能应急照明和疏散指示系统。
一、系统结构设计智能应急照明和疏散指示系统应包含以下几个部分:1.照明控制系统:主要包括控制器、光源、传感器和操作面板等组件。
控制器通过传感器对周围光照强度进行监控,当出现故障时,控制器可以自动启动备用照明设备,保持建筑物内的照明充足。
2.疏散指示系统:主要包括显示器和指示灯等组件。
在应急情况下,显示器将对疏散指示图进行全屏显示,指示灯可以发出明显的光信号,指示人员正确的疏散方向。
3.紧急电源系统:用于保障系统在停电或其他紧急情况下的可持续运行。
通常采用UPS或柴油发电机等设备,确保系统正常工作。
二、照明控制设计1.环境亮度检测:智能应急照明系统的核心是光照强度传感器。
系统应该能够精确地监测周围环境光照强度,并实时控制照明设备的开启和关闭,达到节能的目的。
2.安全等级设定:不同场所的照明等级要求不同。
智能照明系统要根据不同环境等级分配不同的照明模式,如平时模式和应急模式,并且设置提醒模式和亮度模式。
平时模式下,为了节电,可以适当调低照明亮度;而在应急模式下,则需要全力保障照明充足。
3.手动控制:在某些条件下,需要手动控制照明设备。
例如,在灾难发生时,需要手动开启系统中的灯光设备,以提供充足的照明保障。
三、疏散指示设计1.显示内容设计:应急疏散指示需要清晰、简洁、易于理解。
应急疏散指示分别分为两种不同的情况,有无主力电力源。
有主力电力时,屏幕显示“进入电梯,储藏室,药品柜,合上文件柜,关闭门窗,关掉气阀,撤离到指定安全出口。
无主力电力源时,屏幕显示“(指定疏散)楼梯,在被困室内冷静等待救援。
2.指示灯设计:智能应急照明的指示灯应该具有明显的亮光,以充分引导人员沿正确的疏散路线,到达安全出口。
应急照明和疏散指示系统一应急照明消防应急照明和疏散指示系统分为以下4种形式:1)自带电源非集中控制型2)自带电源集中控制型3)集中电源非集中控制型4)集中电源集中控制型区别方法:有应急照明控制器就是集中控制,有集中电源就是集中电源。
二系统主要组件安装1.标志灯具1)顶部安装,灯具上边与顶棚距离宜大于200mm;吊装时,应采用金属吊杆或吊链。
2)低位安装,应安装在距地(楼)面1m以下的墙上标志表面应与墙平行,突出墙面的部位不应有尖锐角,间距不应大于20m,袋形走道不大于10m,在走道转角区不应大于1m。
3)安装在地面上,标志灯具表面应与地面平行,与地面高差不大于3mm,与地面接触边缘不大于1mm。
4)箭头指示方向应与疏散方向一致。
2.照明灯具1)最好安装在棚顶或距楼地面2m以上的侧墙上。
2)在侧墙顶部安装时,其底部距地面不低于2m;在距地面1m以下侧墙上安装时,应采用嵌入式安装,凸出墙面不应超过20mm,且应保证光线照射在安装灯具的水平线以下;不得安装在地面或1~2m之间侧墙上。
3)吊装时,要采用金属吊杆或吊链。
3.配电箱和分配电装置1)落地安装时,宜高出地面50mm以上。
2)安装在墙上时,其底边距地面高度宜为1.3~1.5m,靠近门轴的侧面距墙不小于0.5m,正面操作距离不小于1.0m。
4.应急照明集中电源落地安装时,宜高出地面150mm以上,屏前和屏后的通道应能够满足更换电池的需求。
5.应急照明控制器1)在墙上安装时,底边距地(楼)面高度为1.3~1.5m,正面操作距离不应小于1.2m;落地安装时,其底边宜高出地面0.1~0.2m。
2)主电源要有明显标志,并应直接与消防电源连接,严禁使用电源插头;与其外接备用电源之间应直接连接;接地应牢固,并应有明显标志。
3)应急照明控制器控制线路单独穿管。
端子板的每个接线端,接线不得超过两根;电缆芯和导线,应留有不小于200mm的余量。
6.疏散指示标志牌疏散走道的疏散指示标志灯的间距不应大于20米。
消防应急照明和疏散指示系统详解消防应急照明和疏散指示系统是指在火灾等突发事件发生时,为了保障人员的生命安全,采用一系列应急照明和指示标识设备,以引导人员安全疏散和逃生。
它是建筑物安全系数较高的重要组成部分,对于提高建筑物的防灾能力具有重要意义。
首先,消防应急照明系统是指在突然停电或火灾等紧急情况下,通过自动发光或照明设备为人员提供足够的照明,使人员能够清晰地看到疏散通道、楼梯、出口等,保障人员的安全疏散和逃生。
这些照明设备通常被安装在建筑物的主要疏散路径和疏散楼梯上,如疏散走廊、电梯间、公共区域等位置。
应急照明设备通常采用LED灯具,具有节能、耐用、亮度高、寿命长的特点。
其次,疏散指示系统是指在火灾等突发情况下,为人员提供明确的疏散指导,引导人员快速、有效地逃离危险区域。
疏散指示系统通常包括指示标识、应急标识和安全标识等。
指示标识采用明显的颜色和形状来指示疏散通道、楼梯和出口的位置,例如疏散指示灯、疏散标志牌等。
应急标识用于标注疏散通道、楼梯和出口等设施的名称、编号和功能,例如楼层平面示意图、安全出口标识等。
安全标识用于标注安全设备的位置和使用方法,例如灭火器、消防栓、避难器等。
化学物品特有的风险和环境是制约化学品安全性的重要因素,选择合适的材料储存容器,采用科学的管理方法,有效预防化学事故。
最后,消防应急照明和疏散指示系统的设计和配置应符合国家消防法律法规和相关标准的要求。
建筑物的消防设计单位应根据建筑的类型、用途、人员密集程度等,进行合理的布置和设置。
照明设备和指示标识应定期检测和维护,确保在紧急情况下能够正常工作。
此外,应急演练也是确保疏散系统有效性的重要手段,通过演练让人们熟悉逃生路径和使用疏散设施,提高人员应对突发情况的能力。
总之,消防应急照明和疏散指示系统是保障人员生命安全的重要装置,它们的合理设计和有效使用,对提高建筑物防灾能力具有重要意义。
在日常管理中,需加强对系统设备的维护保养和定期检测,确保其正常工作状态,同时加强员工的安全意识和培训,提高应对突发情况的能力,以确保人员在遇到火灾等紧急情况时能够快速、安全地疏散出建筑。
智能消防疏散指示及应急照明系统智能消防疏散指示及应急照明系统是根据建筑物的布局和实际环境,通过智能化的技术手段,为人员在火灾等紧急情况下提供逃生指引和照明服务的一种设施。
该系统结合了信息技术、传感技术和照明技术,能够实时监测建筑物内部的火灾风险,并及时提供引导和照明。
消防疏散指示系统是通过在建筑物的各个关键位置安装智能化的指示器和显示屏,为人员提供疏散指引。
该系统能够实时监测建筑物内的火灾风险,并根据火灾的情况,智能地提供疏散的最佳路径和目的地。
指示器可以通过LED灯,显示出疏散的方向和距离,显示屏可以通过文字和图像,提供详细的疏散指引。
该系统还可以与消防报警系统和安保系统等其他设备相连,及时传递火灾警报和安全提示。
应急照明系统包括智能化的紧急照明设备和照明管理系统。
紧急照明设备包括应急照明灯、应急照明指示灯等,可以在停电或火灾等紧急情况下提供可靠的照明服务。
照明管理系统通过传感器和控制器,能够实时监测建筑物内部的光线强度和环境亮度,根据不同的情况自动调节照明亮度和方向,以提供最佳的照明效果。
该系统还可以与消防疏散指示系统相连,根据火灾的情况,在疏散指示器周围提供更明亮的照明。
首先,智能化的系统可以实时监测建筑物内部的火灾风险,并根据不同的情况提供疏散指引。
传统的消防疏散指示系统只提供固定的指示信息,往往无法根据实际情况进行灵活的调整。
而智能系统可以根据火灾的位置和程度,提供更准确的疏散指引,帮助人员尽快安全地疏散。
其次,智能化的系统可以与其他设备相连,形成一个集成的安全管理系统。
通过与消防报警系统、安保系统等设备相连,智能系统能够及时传递火灾警报和安全提示,提高人员对火灾等紧急情况的响应能力。
同时,该系统还可以与楼宇管理系统相连,实现对建筑物内各设备进行综合管理,提高建筑的安全性和管理效率。
最后,智能化的系统可以通过传感器和控制器,对照明设备进行自动化管理。
传统的应急照明设备往往需要人工操作,使用起来不够方便。
消防应急照明和疏散指示系统随着城市建设的不断发展,消防应急照明和疏散指示系统在建筑物中的重要性也越来越受到人们的重视。
消防应急照明和疏散指示系统是一种能够在火灾等紧急情况下提供光线照明和指示的设备,能够促进人们迅速有效地疏散,减少火灾事故造成的人员伤亡和财产损失。
消防应急照明系统是为了在火灾等紧急情况下保证建筑物内部有足够的照明,确保人们能够看清周围的环境并采取正确的行动。
一般来说,消防应急照明系统由应急照明灯具、应急电池和控制设备组成。
应急照明灯具通常采用LED照明技术,具有功耗低、寿命长和亮度高等特点。
应急电池则能够在供电中断时提供电力支持,确保应急照明灯具的正常使用。
控制设备则能够监控供电情况,并在供电中断时自动切换到应急模式。
消防应急照明系统一般安装在建筑物的主要交通通道、出入口和紧急出口等位置,确保在火灾等紧急情况下人们能够迅速找到安全的出口。
疏散指示系统是为了在火灾等紧急情况下指引人们迅速、有序地离开建筑物,减少踩踏和拥堵等状况的发生。
疏散指示系统通常由疏散指示灯和控制设备组成。
疏散指示灯通常采用LED照明技术,具有明亮、清晰的特点,能够在黑暗中迅速引导人们找到疏散通道和紧急出口。
控制设备则能够监控火灾报警系统,并在报警触发时自动亮起疏散指示灯。
疏散指示系统一般安装在建筑物的主要交通通道、出入口和紧急出口等位置,确保人们能够迅速找到安全的疏散通道和紧急出口。
首先,选择合适的设备。
消防应急照明和疏散指示系统的设备应该具有可靠的性能,能够在紧急情况下正常工作,并且容易安装和维护。
应该选择符合国家标准和相关规定的产品,以确保其质量和安全性能。
其次,合理布置设备。
建筑物内的消防应急照明和疏散指示系统应该根据建筑物的结构和功能,合理布置照明灯具和指示灯。
照明灯具和指示灯应该能够清晰地看到,并且应该按照标准的颜色和形状进行标识,以提高人们的识别能力。
再次,定期检查和维护。
消防应急照明和疏散指示系统应该定期进行检查和维护,确保其正常工作。
消防应急照明和疏散指示系统是一种辅助人员安全疏散和消防作业的消防系统,其主要功能是在火灾等紧急情况下,为人员安全疏散和灭火救援行动提供必要的照度条件和正确的疏散指示信息。
01、系统分类消防应急照明和疏散指示系统根据电源(蓄电池组)和转入应急控制方式的设置不同,可以将消防应急照明和疏散指示系统分为以下4种形式:①自带电源非集中控制型;②自带电源集中控制型;③集中电源非集中控制型;④集中电源集中控制型。
1.集中控制型系统是指系统设置应急照明控制器,由应急照明控制器集中控制并显示应急照明集中电源及其配接的消防应急灯具工作状态的消防应急照明和疏散指示系统。
2.非集中控制型系统是指系统未设置应急照明控制器,由应急照明集中电源及其配接消防应急灯具工作状态的消防应急照明和疏散指示系统。
说明:应急照明集中电源是指由蓄电池储能,为集中电源型消防应急灯具供电的电源装置。
消防应急照明和疏散指示系统主要由应急照明控制器、应急照明集中电源、消防应急标志灯具、消防应急照明灯具组成。
祕” l∙∕IRM02、疏散照明设置1.除建筑高度小于27m的住宅建筑外,民用建筑、厂房和丙类仓库的下列部位应设置疏散照明:1)封闭楼梯间、防烟楼梯间及其前室、消防电梯间的前室或合用前室、避难走道、避难层(间)。
2)观众厅、展览厅、多功能厅和建筑面积大于200 m2的营业厅、餐厅、演播室等人员密集的场所。
3)建筑面积大于100 m2的地下或半地下公共活动场所。
4)公共建筑内的疏散走道。
5)人员密集的厂房内的生产场所及疏散走道。
2.疏散照明灯具应设置在出口的顶部、墙面的上部或顶棚上;备用照明灯具应设置在墙面的上部或顶棚上。
03、灯光疏散指示标识设置1.公共建筑、建筑高度大于54m的住宅建筑、高层厂房(库房)和甲、乙、丙类单、多层厂房,应设置灯光疏散指示标志,并应符合下列规定:1)应设置在安全出口和人员密集的场所的疏散门的正上方。
2)应设置在疏散走道及其转角处距地面高度1.0m以下的墙而或地面上。
安全应急照明和疏散指示系统
概述
安全应急照明和疏散指示系统是指安装在公共建筑中为了解决突然紧急情况(如火灾、地震、电气故障)下停电或供电异常时无力使用普通照明设施的情况下,提供紧急照明和疏散指引的设备。
由于其一次性建设成本较高,可持续使用性能好,适用广泛且安全性能高等特点,在现有的大型公共高层建筑中应用得较为广泛。
指导原则
- 安全应急照明和疏散指示系统应该具备长时间的续航能力和自动切换功能,保障在突然停电的情况下,仍然能够正常开启并工作;
- 安全应急照明和疏散指示系统是为了保障人员在紧急情况下安全疏散,应满足消防部门的相关技术标准和政策要求;
- 系统应该具备完好可靠的备用电源、质量可靠的照明设备、以及集约化的设计方案。
在购买方面,建议优先考虑第三方认证合格的产品。
安装与维护
- 安全应急照明和疏散指示系统应该由专业的合格团队安装,
确保所安装的位置、高度和角度达到消防部门规定,并且满足国家
强制性安全标准的要求;
- 安全应急照明和疏散指示系统应该经常维护,确保状态正常。
在平时的日常维护中,一定要注意检查照明设备的线路、灯座、灯
泡等是否工作正常;
- 安全应急照明和疏散指示系统还应该设置相应的管理制度,
每年定期进行例行性检查和维保工作。
总结
安全应急照明和疏散指示系统的应用是为了保障群众安全,在
公共场所使用需要注意其质量和能满足相应要求。
建议在使用前详
细阅读产品说明书并寻求专业人士的指导。
智能应急照明和疏散指示系统介绍
一、产生背景
1、安全第一,以人为本,保护生命的需要:
在灾难及火灾事故中,一切设置及行动准则应以保证“生命安全”为基本出发点,财产之保护放于第二位。
目前各建筑中已按照国家相关规范的要求分别安装了火灾探测报警装置和疏散指示设备,但他们在建筑楼宇内作为单体存在,分别独立工作,彼此之间没有密切联系和火灾发生时的联动关系,且固定方向式疏散指示灯和安全出口标志,存在着发生火灾时仍然将人员引向危险区域的方向误导隐患,因此传统的疏散指示系统在应急时的对现场逃生带来困难。
2、时刻保障应急照明和疏散灯具在应急状态下正常工作的需要:
应急标志灯日常维护和检修上存在着严重的滞后现象,应急标志灯最主要的作用是能在发生火灾时应急启动,而应急启动的关键在于其电池充放电工作是否正常。
依靠人力的维护和检修,不能及时发现产品问题,其反作用是在发生火灾等灾难时往往会给逃生疏散指示带来许多盲区,满足不了火灾逃生的要求
3、建筑智能化的需要:
在智能建筑和数字社区的规划和设计中要求确保建筑物与外部信息通信网的互联及信息畅通,对语音、数据、图像和多媒体等各类信息予以接收、交换、传输、存储、检索和显示等进行综合处理的多种类信息设备系统加以组合,实现建筑物业务及管理等应用功能综合管理,而原有的应急照明和疏散系统已无法与实现对各灯点的控制。
二、系统构成
本系统由集中控制型控制器(主机)、路由配电箱(分机)、智能应急照明和疏散批示灯具和其他通讯设备等几部分组成。
三、系统主要功能(作用)
1、主机能在CAD平面图中实时显示各灯具工作状态情况:能显示各灯具的位置、故障信息、疏散指示方向并动态显示应急逃生路线等信息。
2、智能实时监测:
●可以临近系统供电(通讯)网络各回路开路、短路监测
●实时监测与网络连接的应急灯具开路、短路
●实时监测应急灯具蓄电池、光源故障
●定时监测应急灯具蓄电池应急时间(电池容量)
●定时监测系统应急预案启动及应急灯转换功能
3、智能控制
●智能开关技术可以远程设定应急灯具(节点)基本工作方式,如持续式、非持续式、可控式
●智能开关技术还可以远程设定和控制这些语音提示、导光流、频闪等其它联动功能
●配合监测系统可以自动控制或手动控制应急灯具的应急转换功能,以确保完成监测任务
4、智能动态导光
●智能动态导光技术根据火灾探测器报警系统发出的联动信号确定火灾区域结合本着预案信息,由计算机分析选择最侍逃生路线,并发出指令控制标志灯导向箭头的光流方向,同时可以结合这些问题提示引导
●智能动态导光技术可以通过手动操作选择由计算机预先设定的应急预案,人为启动应急预案计算机自动选择最佳逃生路线,并发出指令控制标志灯导向箭头的光流方向,同时可以结合语音提示引导
四、系统主要特点
1、HOCEN-EMCS系统采用美国ECHELON公司的LonWorks通信协议,该协议满足了国际标准组织开放系统组织(ISO/OSI)要求的七层协议的每一层的控制要求,确保了每层必须提供的服务,不同的服务之间不互相影响,使通讯更加稳定;传统的总线如485、CAN总线协议一般只有三层协议,却要提供七层的服务,经常造成互相影响、拥堵,通讯不稳定。
2、智能控制节点(消防应急灯)的控制芯片,采用由三个 CPU 组成的神经元芯片支持网络控制的 ISO/OSI 模型 7 层,保证了网络控制和数据函数的传输。
3、该系统网络可以实现控制网络和远程网络的无缝连接,支持多种远程网络接入(广域网络、局域网络、无线通信网络或电话线网络),因此该系统网络可以很好的解决当前信息实时远程传输的问题。
4、开放性、兼容性、可扩张性:系统网络采用标准的控制网络通讯协议,
遵照国际化标准化组织的规定,不同厂家制造的设备可以方便连接。
同时可接受来自火灾报警控制器的火灾信号、地铁中央监控中心排烟信号等相关信息。
5、系统支持自由拓扑,布线拓扑结构不限环路、支路均可,方便工程施工的线路更改。
(注:LonWorks通信协议介绍:LonWorks通信协议也即是LonTalk协议。
LonTalk协议是ISO组织制定的OSI开放系统互连参考模型的七层协议的一个子集,它包含了LON总线的所有网络通信功能,。
能够直接面向对象通信,具体实现就是采用网络变量这一形式,网络变量使节点之间的通信实现通过网络变量的互连完成。
同时包含了一个功能强大的网络操作系统,通过所提供的网络开发工具生成固件,可使通信数据在各种通信介质可靠传输;LonTalk协议的设计符合控制系统的特定要求, 是一个分层的以数据包为基础的对等通信协议。
数据包由可变的字节构成,长度不定,且包含应用层的信息及寻址和其他信息.;LonTalk协议提供4种基本类型的报文服务:确认(Acknowledged)、请求/响应(Request/Response)、非确认重复(Unacknowledged Repeated)、非确认(Unacknowledged),以确保控制网络提供的通信服务在效率、响应时间、安全性及可靠性之间有一些折中方案。
使用独有的冲突避免算法称为可预测(Predictive)P —坚持(Persistent)CSMA(载波监听多路访问),它保留了CSMA的优点但克服了在控制应用上的缺点。
所有LonWorks节点根据网络积压参数等待时间片来随机访问通信介质,通过预测信道积压的工作动态调整随机时间片的数量,有效避免了网络的频繁碰撞,保证了高网络负荷情况下保持网络性能。
同时有选择地提供优先机制以提高对重要数据包的响应时间;LonTalk协议支持多种通信介质包括双绞线、电力线、光纤、同轴电缆、无线、红外线。
)LonBus-PL 控制总线技术
●LonBus-PL 控制总线是基于美国 Echelon 公司的 LonWorks 控制网络技
术开发的消防应急照明监控系统网络控制管理平台技术。
●提供一个平坦的、对等式的控制网络架构,实现了控制网络系统控制器到
控制单元,控制单元与控制单元端到端的解决方案。
●完全开发式的技术,运用分布式的智能设备组建控制网络,同时运用主从
式网络架构,实现各种通讯媒体包括双绞线、电力线、IP 网上通讯等等。
●LonBus-PL 控制总线提供全面的管理和服务,包括安装、配置、监测、诊
断等等。
●LonBus-PL 控制总线技术应用协议涵盖 ISO/OSI 模型的 7 层,设备发报文无需考虑网络拓扑结构,并实现透过互联网远程网络监控管理。
