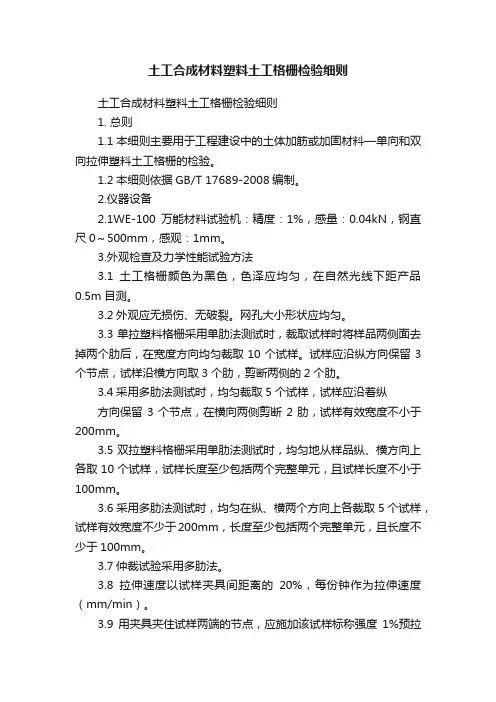

土工合成材料塑料土工格栅检验细则土工合成材料塑料土工格栅检验细则1. 总则1.1本细则主要用于工程建设中的土体加筋或加固材料—单向和双向拉伸塑料土工格栅的检验。
1.2本细则依据GB/T 17689-2008编制。
2.仪器设备2.1WE-100万能材料试验机：精度：1%，感量：0.04kN，钢直尺0～500mm，感观：1mm。
3.外观检查及力学性能试验方法3.1土工格栅颜色为黑色，色泽应均匀，在自然光线下距产品0.5m目测。
3.2外观应无损伤、无破裂。
网孔大小形状应均匀。
3.3单拉塑料格栅采用单肋法测试时，裁取试样时将样品两侧面去掉两个肋后，在宽度方向均匀裁取10个试样。
试样应沿纵方向保留3个节点，试样沿横方向取3个肋，剪断两侧的2个肋。
3.4采用多肋法测试时，均匀裁取5个试样，试样应沿着纵方向保留3个节点，在横向两侧剪断2肋，试样有效宽度不小于200mm。
3.5双拉塑料格栅采用单肋法测试时，均匀地从样品纵、横方向上各取10个试样，试样长度至少包括两个完整单元，且试样长度不小于100mm。
3.6采用多肋法测试时，均匀在纵、横两个方向上各裁取5个试样，试样有效宽度不少于200mm，长度至少包括两个完整单元，且长度不少于100mm。
3.7仲裁试验采用多肋法。
3.8拉伸速度以试样夹具间距离的20%，每份钟作为拉伸速度（mm/min）。
3.9用夹具夹住试样两端的节点，应施加该试样标称强度1%预拉力后，开始拉伸试验，测量2%、5%伸长时和节一峰值时的拉力，以及标称伸长率。
以算术平均值作为试验结果。
4.试验结果4.1拉伸强度按下式计算：式中：——拉伸强度（kN/m）；——试样的拉力值(kN)；——样品宽度上的肋数；——试样的肋数；——样品宽度(m)。
4.2标称伸长率按下式计算：式中：——标称伸长率，用%表示；——达到标称，强度时夹具的行程(mm)；——试样在预拉力状态下，夹齿点间距离(mm)。
4.3伸长率2%、5%时的拉伸强度按下式计算：式中：F2%、5%——对应2%、5%伸长率时拉伸强度(kN/m)；f2%、5%——对应2%、5%伸长率时试样的拉力值(kN)；N——样品宽度上的肋数；n——试样的肋数；L——样品宽度(m)。

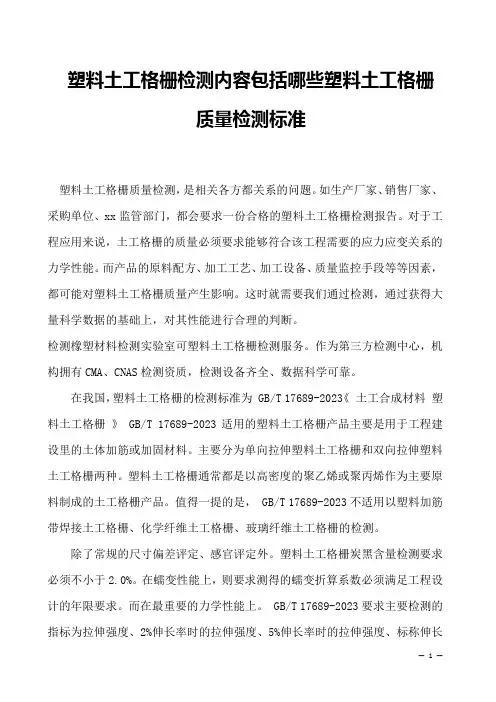

塑料土工格栅检测内容包括哪些塑料土工格栅质量检测标准塑料土工格栅质量检测，是相关各方都关系的问题。
如生产厂家、销售厂家、采购单位、xx监管部门，都会要求一份合格的塑料土工格栅检测报告。
对于工程应用来说，土工格栅的质量必须要求能够符合该工程需要的应力应变关系的力学性能。
而产品的原料配方、加工工艺、加工设备、质量监控手段等等因素，都可能对塑料土工格栅质量产生影响。
这时就需要我们通过检测，通过获得大量科学数据的基础上，对其性能进行合理的判断。
检测橡塑材料检测实验室可塑料土工格栅检测服务。
作为第三方检测中心，机构拥有CMA、CNAS检测资质，检测设备齐全、数据科学可靠。
在我国，塑料土工格栅的检测标准为 GB/T 17689-2023《土工合成材料塑料土工格栅》 GB/T 17689-2023适用的塑料土工格栅产品主要是用于工程建设里的土体加筋或加固材料。
主要分为单向拉伸塑料土工格栅和双向拉伸塑料土工格栅两种。
塑料土工格栅通常都是以高密度的聚乙烯或聚丙烯作为主要原料制成的土工格栅产品。
值得一提的是， GB/T 17689-2023不适用以塑料加筋带焊接土工格栅、化学纤维土工格栅、玻璃纤维土工格栅的检测。
除了常规的尺寸偏差评定、感官评定外。
塑料土工格栅炭黑含量检测要求必须不小于2.0%。
在蠕变性能上，则要求测得的蠕变折算系数必须满足工程设计的年限要求。
而在最重要的力学性能上。
GB/T 17689-2023要求主要检测的指标为拉伸强度、2%伸长率时的拉伸强度、5%伸长率时的拉伸强度、标称伸长率。
而且如果是聚丙烯双拉塑料格栅的话，要求纵/横拉伸试验都要做。
塑料土工格栅除了GB/T 17689-2023国家标准外，还有一项QB/T 5303-2023《土工合成材料四向拉伸塑料土工格栅》的行业标准。
该标准主要针对的是以聚丙烯为原料的平面四向网状结构塑料土工格栅。
四向拉伸塑料土工格栅的检测项目基本与GB/T 17689-2023中规定的都一样，唯一不同就是在测2%、5%伸长率时要多出一个割线模量指标。

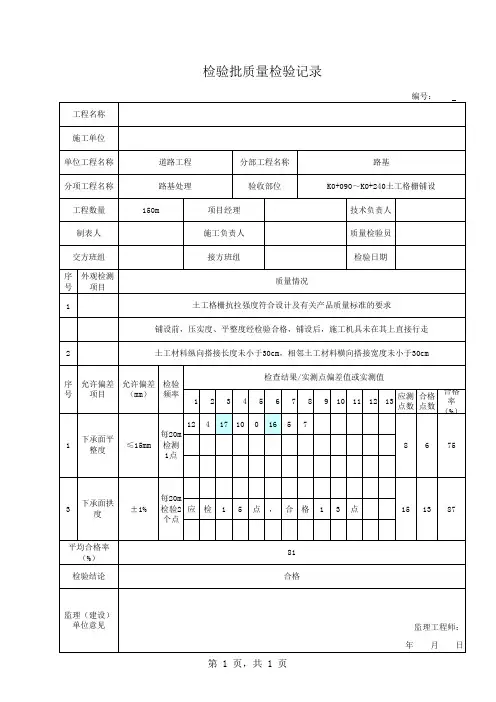

玻璃纤维土工格栅检验批质量检验记录一、项目背景玻璃纤维土工格栅是一种用于土壤加固和土地基建设的重要材料。
为保障工程质量，确保玻璃纤维土工格栅的性能符合规定标准，需要进行质量检验。
本文档记录了玻璃纤维土工格栅检验批的质量检验过程和结果。
二、检验对象本次检验批共包含XX个玻璃纤维土工格栅，总长度为XX米。
三、检验内容1. 外观检验对每个玻璃纤维土工格栅进行外观检验，检查是否有破损、裂缝、变形等缺陷，记录检验结果。
2. 尺寸检验测量每个玻璃纤维土工格栅的长度、宽度和厚度，记录测量结果，并与规定标准进行对比。
3. 强度检验选取一定数量的玻璃纤维土工格栅进行强度检验，使用适当的设备进行拉伸、压缩等力学性能测试，并记录测试结果。
4. 耐候性检验使用适当的方法和设备，对部分玻璃纤维土工格栅进行耐候性测试，模拟不同气候条件下的使用情况，并记录测试结果。
5. 化学性能检验对部分玻璃纤维土工格栅进行化学性能检验，包括耐酸碱性能、耐腐蚀性能等，记录测试结果。
四、检验方法1. 外观检验目测法：仔细观察每个玻璃纤维土工格栅的外观，记录有无破损、裂缝、变形等情况。
2. 尺寸检验使用卷尺测量每个玻璃纤维土工格栅的长度、宽度和厚度，保留到毫米级，并记录测量结果。
3. 强度检验使用拉压试验机对选取的玻璃纤维土工格栅进行强度检验，按照规定的试验方法进行测试，并记录测试结果。
4. 耐候性检验使用人工气候箱或模拟自然气候条件进行耐候性测试，记录测试前后玻璃纤维土工格栅的性能变化情况。
5. 化学性能检验使用适当的化学试剂进行化学性能检验，按照规定的试验方法进行测试，并记录测试结果。
五、检验结果1. 外观检验结果XX个玻璃纤维土工格栅全部外观完好，无破损、裂缝、变形等缺陷。
2. 尺寸检验结果根据测量结果，所有玻璃纤维土工格栅的长度、宽度和厚度均符合规定标准。
3. 强度检验结果经过拉伸、压缩等力学性能测试，所有玻璃纤维土工格栅的强度符合规定要求。
土工格栅验收标准嘿，朋友们！今天咱来聊聊土工格栅验收标准这档子事儿。
你说这土工格栅，就像是咱盖房子的根基一样重要呢！要是它质量不过关，那可就好比房子建在沙滩上，随时都可能出问题呀！那怎么验收呢？别急，听我慢慢道来。
先看看外观，这就好比看一个人长得精神不精神。
土工格栅得平平整整的，不能有破损、裂口啥的，这要是有，那不就跟脸上有疤一样嘛，多难看呀，质量肯定也好不到哪儿去。
然后呢，再看看它的材质，是不是结实，有没有韧性。
这就跟咱挑扁担一样，得结实才能挑得起重物呀！要是一拉就断，那还能用吗？尺寸也很重要哦！得量一量它的宽度、长度啥的是不是符合要求。
你想想，要是尺寸不对，那不就跟穿了不合身的衣服一样别扭嘛！而且这土工格栅是要铺在地上发挥作用的，尺寸不合适怎么行呢。
还有啊，它的强度也得达标。
这就像一个大力士，得有力气才能干活呀！强度不够，怎么能承受住压力和拉力呢？那不是一压就垮了嘛。
这要是用在工程上，能放心吗？再说说它的焊接点或者连接点，得牢固可靠才行。
这就好比一件衣服的扣子，要是扣子不结实，那衣服不就散架啦？土工格栅的这些连接点也是一样的道理呀，不牢固怎么行呢。
咱可不能小瞧了这土工格栅验收标准呀，这可是关系到工程质量的大事呢！要是验收的时候不仔细，马马虎虎就过去了，等出了问题再后悔可就来不及啦！就好像做饭一样，材料不好，做出来的菜能好吃吗？所以啊，咱得认真对待，不能有丝毫马虎。
你说要是不按照这些标准来验收，那会怎么样呢？那工程质量能有保障吗？肯定不行啊！到时候出了问题，那可就麻烦大了。
咱不能为了省事儿就随便对付呀，这可是对自己、对大家都不负责呢！总之呢，土工格栅验收标准可不能马虎，要仔仔细细地检查每一个方面。
这就像是给自己挑一双好鞋，得合脚、舒服、质量好。
只有这样，咱才能放心地用，工程才能稳稳当当的呀！大家可一定要记住哦！原创不易，请尊重原创，谢谢!。
