流变性与涂料的质量

涂料工程质量通病

ZT-涂料工程-01

通病现象：

电管线槽部位的乳胶漆墙面产生裂缝。

原因分析：

1、预埋管线的深度不符合要求，管卡未安装牢固；

2、管槽内垃圾未清理干净，未洗水湿润；

3、补槽时水泥砂浆未分层粉刷，管边水泥砂浆未压密实，未做加强处理。或养护不到位。

解决办法（预防措施）：

1、预埋管线深度（管线外表面与原粉刷面层或原砖墙面的距离）达到15mm以上，并使管卡固定牢固；

2、管槽内垃圾必须清理干净。槽内粉刷前需浇水湿润，并冲洗干净；

3、水泥砂浆补槽时应分层粉刷，待基层强度达到50%以上方可粉刷面层水泥砂浆。粉刷后，做界面剂贴网格布，然后贴纸胶带批腻子；

4、按规范要求认真做好养护工作，一般在抹灰24h后进行湿润养护(建议三天以上)。

ZT-涂料工程-02

通病现象：

在刮抹基层表面腻子时，出现腻子翘起或呈印鳞状皱结的现象。

原因分析：

1、腻子过稠或胶性较小；

2、基层表面有灰尘、隔离剂及油污等；

3、基层表面太光滑或有冰霜。在表面温度较高的情况下刮抹腻子；

4、基层过于干燥，腻子刮得过厚。

解决办法（预防措施）：

1、针对不同的施工季节、环境等外部因素，应结合现场实际情况，策划好施工方案，预防质量问题发生； 2、调制腻子时加适量胶液，稠度合适，不宜过稠或过稀；

3、清除基层表面灰尘、隔离剂、油污等，并涂刷一层胶粘剂（如乳胶等），再刮腻子；

4、每遍腻子不宜过厚，不可在有冰霜、潮湿和高温的基层上刮腻子；

5、翻皮腻子应铲除干净，找出原因后，采取相应措施重新刮腻子。

ZT-涂料工程-03

通病现象：

粘接层出现脱落

原因分析：

1、抹灰层质量问题，导致面层不牢；

2、基体表面没有处理好。表面光滑未作打毛处理；或表面潮湿；或表面不净如霉染、灰尘疏松物、脱模剂和油渍等，涂料与基层粘结不牢；

3、涂层过厚，表干里不干；

4、面层涂料硬度过高，涂料含胶量太多，柔韧性差或涂料中挥发成分太多，影响成膜的结合力。

硅烷偶联剂在涂料中的应用

硅烷偶联剂是一种广泛应用于涂料行业的化学物质，它能够改善涂料的性能和附着力。在涂料中的应用主要包括增强涂料的耐候性、提升附着力和改善涂料的流变性能等方面。

硅烷偶联剂可以增强涂料的耐候性。涂料在室外环境中经受日晒、风吹雨打等各种自然因素的侵蚀，容易出现褪色、龟裂、粉化等问题。硅烷偶联剂能够与涂料中的有机分子和无机颗粒发生化学反应，形成稳定的化学键，从而提高涂料的耐候性。此外，硅烷偶联剂还能够形成一层保护膜，阻止有害物质的渗透，延长涂料的使用寿命。

硅烷偶联剂能够提升涂料的附着力。涂料的附着力是指涂料与基材之间的黏附程度，附着力的好坏直接影响涂料的使用寿命和装饰效果。硅烷偶联剂能够与基材表面发生化学反应，形成化学键或物理吸附，增加涂料与基材之间的结合力，提高附着力。尤其在一些特殊基材如玻璃、金属等上的涂料应用中，硅烷偶联剂更能发挥其优势，提供更好的附着性能。

硅烷偶联剂还可以改善涂料的流变性能。流变性能是指涂料的流动性和粘度特性。硅烷偶联剂能够在涂料中起到润滑作用，降低涂料的黏度，使得涂料更易于施工和涂布。同时，硅烷偶联剂还能够改善涂料的分散性，均匀分散颜料和填料，提高涂料的色彩稳定性和光泽度。

在涂料行业中，硅烷偶联剂的应用不仅仅局限于上述几个方面。根据不同的需求和涂料种类，还可以选择不同类型的硅烷偶联剂，如氨基硅烷、甲氧基硅烷、丙烯酸硅烷等。每种类型的硅烷偶联剂都有其独特的特性和应用领域。例如，氨基硅烷可用于改善涂料的粘结力和抗水性，甲氧基硅烷可用于增强涂料的耐磨性和耐化学腐蚀性，丙烯酸硅烷可用于提高涂料的耐久性和耐热性。

硅烷偶联剂在涂料中的应用广泛而重要。它能够增强涂料的耐候性、提升附着力和改善涂料的流变性能。在涂料行业的发展中，硅烷偶联剂将继续发挥重要作用，为涂料的性能和品质提供持久的保障。

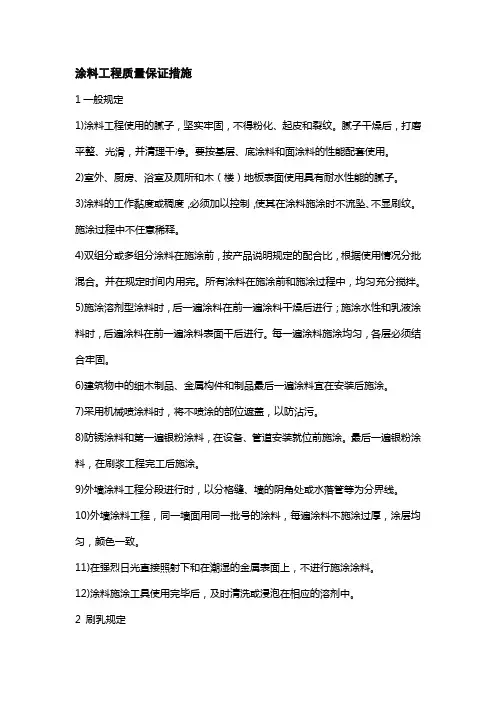

涂料工程质量保证措施

1一般规定

1)涂料工程使用的腻子，坚实牢固，不得粉化、起皮和裂纹。腻子干燥后，打磨平整、光滑，并清理干净。要按基层、底涂料和面涂料的性能配套使用。

2)室外、厨房、浴室及厕所和木（楼）地板表面使用具有耐水性能的腻子。

3)涂料的工作黏度或稠度，必须加以控制，使其在涂料施涂时不流坠、不显刷纹。施涂过程中不任意稀释。

4)双组分或多组分涂料在施涂前，按产品说明规定的配合比，根据使用情况分批混合。并在规定时间内用完。所有涂料在施涂前和施涂过程中，均匀充分搅拌。

5)施涂溶剂型涂料时，后一遍涂料在前一遍涂料干燥后进行；施涂水性和乳液涂料时，后遍涂料在前一遍涂料表面干后进行。每一遍涂料施涂均匀，各层必须结合牢固。

6)建筑物中的细木制品、金属构件和制品最后一遍涂料宜在安装后施涂。

7)采用机械喷涂料时，将不喷涂的部位遮盖，以防沾污。

8)防锈涂料和第一遍银粉涂料，在设备、管道安装就位前施涂。最后一遍银粉涂料，在刷浆工程完工后施涂。

9)外墙涂料工程分段进行时，以分格缝、墙的阴角处或水落管等为分界线。

10)外墙涂料工程，同一墙面用同一批号的涂料，每遍涂料不施涂过厚，涂层均匀，颜色一致。

11)在强烈日光直接照射下和在潮湿的金属表面上，不进行施涂涂料。

12)涂料施涂工具使用完毕后，及时清洗或浸泡在相应的溶剂中。

2 刷乳规定 1)清理墙、柱表面：首先将墙、柱表面起皮及松动处清理干净，将灰渣铲干净，然后将墙、柱表面扫净。

2)修补墙、柱表面：修补前，先涂刷一遍用三倍水稀释后的107胶水。然后，用水石膏将墙、柱表面的坑洞、缝隙补平，干燥后用砂纸将凸出处磨掉，将浮尘扫净。

3)刮腻子：遍数可由墙面平整程度决定，一般为两边，腻子以纤维素溶液、福粉，加少量107胶，光油和石膏粉拌和而成。第一遍用抹灰钢光匙横向满刮，一刮板紧接着一刮板，接头不得留槎，每刮一刮板最后收头要干净平顺。干燥后磨砂纸，将浮腻子及斑迹磨平磨光，再将墙柱表面清扫干净。 第二遍用抹灰钢光匙竖向满刮，所用材料及方法同第一遍腻子，干燥后用砂纸磨平并扫干净。

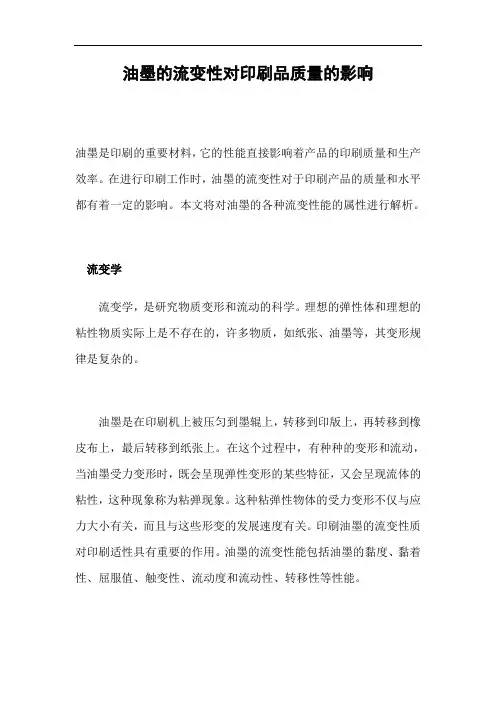

油墨的流变性对印刷品质量的影响

油墨是印刷的重要材料，它的性能直接影响着产品的印刷质量和生产效率。在进行印刷工作时，油墨的流变性对于印刷产品的质量和水平都有着一定的影响。本文将对油墨的各种流变性能的属性进行解析。

流变学

流变学，是研究物质变形和流动的科学。理想的弹性体和理想的粘性物质实际上是不存在的，许多物质，如纸张、油墨等，其变形规律是复杂的。

油墨是在印刷机上被压匀到墨辊上，转移到印版上，再转移到橡皮布上，最后转移到纸张上。在这个过程中，有种种的变形和流动，当油墨受力变形时，既会呈现弹性变形的某些特征，又会呈现流体的粘性，这种现象称为粘弹现象。这种粘弹性物体的受力变形不仅与应力大小有关，而且与这些形变的发展速度有关。印刷油墨的流变性质对印刷适性具有重要的作用。油墨的流变性能包括油墨的黏度、黏着性、屈服值、触变性、流动度和流动性、转移性等性能。

01、黏度

粘度是指流体流动时的粘滞程度，是流体分子之间相互吸收而产生的阻碍分子之间相对运动能力的量度，是表征流体流动的阻力(或内摩擦力)大小的指标。

流体在流动过程中，根据流体的结构与性质会出现流体呈黏稠状态时流动困难、流体呈稀薄状态时流动舒畅的现象，流体出现这种现象的原因是在流动中存在着流体分子间的相互吸引而导致的运动阻力，称为内摩擦力。流体的这种性质称为黏度。

黏度是表明油墨流变性的一个重要指标，在印刷过程中一定的黏度是保证油墨支持传递和均匀转移的主要条件，因为它关系到印刷过程能否顺利进行，并直接影响到印迹墨色的均匀程度、清晰度及光泽度。

印刷中对油墨黏度控制不当，会给印刷带来多种故障。如下：

1）油墨的黏度过大时，黏性过大，拉丝性强。油墨转移过程中，在墨辊之间分裂时丝头过长，断裂的丝头末端容易形成油墨飞散到空中，形成印刷中的飞墨现象，飞墨现象在高速印刷时表现更为明显。

2）油墨的黏度过大很容易造成纸张的脱粉、拉毛或分层剥离现象。这是油墨的黏力在一定印刷条件下超过了纸张的表面强度所形成的，这种现象在印刷用纸的结构疏松，表面强度不高时，更为明显。
