《架空输电线路设计》课程设计任务书

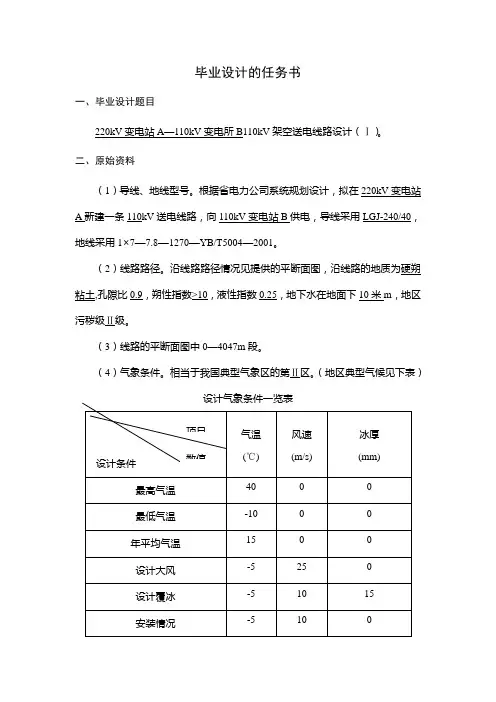

毕业设计的任务书一、毕业设计题目220kV变电站A—110kV变电所B110kV架空送电线路设计（Ⅰ）。

二、原始资料（1）导线、地线型号。

根据省电力公司系统规划设计，拟在220kV变电站A新建一条110kV送电线路，向110kV变电站B供电，导线采用LGJ-240/40，地线采用1×7—7.8—1270—YB/T5004—2001。

（2）线路路径。

沿线路路径情况见提供的平断面图，沿线路的地质为硬朔粘土,孔隙比0.9，朔性指数>10，液性指数0.25，地下水在地面下10米m，地区污秽级Ⅱ级。

（3）线路的平断面图中0—4047m段。

（4）气象条件。

相当于我国典型气象区的第Ⅱ区。

（地区典型气候见下表）设计气象条件一览表三、毕业设计内容（1）根据给定路径的平断面图，及导线型号，所在地气象条件，完成比载、弧垂、档柜等相关计算，绘制导线机械特性曲线（应力弧垂曲线、安装曲线）（2）避雷线的安全系数取 3.5，绘制避雷线的机械特性曲线(应力－弧垂曲线)和安装曲线(放线曲线)。

（3）选择杆塔型式。

主要内容有：1）确定直线杆杆型，选择绝缘子串型号规格及其金具，选择避雷线的规格及其金具，确定杆塔呼称高，杆塔头部尺寸，确定电杆埋深。

2）确定耐张杆杆型，选择绝缘子串型号规格及其金具，选择避雷线的规格及其金具，确定杆塔呼称高，杆塔头部尺寸，确定电杆埋深。

（4）制作弧垂曲线模板，进行杆塔室内定位并对杆塔进行编号。

校验线间距离，线到接地体的安全距离，耐张绝缘子串倒挂，悬垂角等。

（5）杆塔头部尺寸校验，杆塔强度设计。

根据实际情况，选择钢筋混凝土杆或铁塔，并选择一基直线杆塔和一基耐张杆塔进行设计。

（6）导线及避雷线的防振设计。

确定防振措施，绘制防振锤安装图，接地装置设计。

（7）基础稳定性设计。

内容包括确定基础荷载和基础型式，校验基础上拔和下压稳定，计算基础配筋，绘制基础施工图。

四、毕业设计成品内容（1）设计说明书(含程序开发说明书)及计算书各一份。

目录情况说明书一、问题重述 (1)二、模型假设与符号说明 (1)三、问题分析 (2)四、数据预处理与分析 (3)五、判定控制条件 (5)六、判定最大弧垂气象 (6)七、计算各气象条件下应力和弧垂 (7)八、计算安装曲线 (9)九、应力弧垂曲线与安装曲线 ·····················································错误!未定义书签。

十、感言·················································································错误!未定义书签。

目录情况说明书一、问题重述 (1)二、模型假设与符号说明 (1)三、问题分析 (2)四、数据预处理与分析 (3)五、判定控制条件 (5)六、判定最大弧垂气象 (6)七、计算各气象条件下应力和弧垂 (7)八、计算安装曲线 (9)九、应力弧垂曲线与安装曲线·················错误!未定义书签。

十、感言··························错误!未定义书签。

十一、参考文献·······················错误!未定义书签。

十二、附录·························错误!未定义书签。

一、问题重述问题背景《架空输电线路设计》这门课程是输电专业大三的第一门专业课，其内容繁复，需要通过输电线路课程设计这门课来巩固相关知识。

应力弧垂曲线表示了各种气象条件下架空线应力和有关弧垂随档距的变化，而安装曲线表示了各种可能施工温度下架空线在无冰、无风气象下的弧垂随档距变化情况，此两类曲线极大方便了工程上的使用。

架空输电线路[110kV架空输电线路初步设计]110kV架空输电线路初步设计目录前言第一章原始资料介绍 1 第二章设计说明书 2 第一节路径的选择 2 第二节导线及避雷线部分 2 第三节导体的应力及弧垂 4 第四节杆塔的选择7 第五节杆塔基础设计11 第六节绝缘子及金具的选择13 第七节防雷防振及接地保护装置的选择16 第三章计算任务书18 第一节导线截面选择及校验计算部分18 第二节导线的应力及弧垂计算20 第三节导线的防振设计27 第四节杆塔头部尺寸校验29 第四章结束语31 参考资料31 附录一弧垂应力曲线图32 附录二杆塔一览图33 附录三杆塔基础34 附录四绝缘配合35 第一章原始资料介绍一、设计情况由于国民经济的高速发展，现有城市电网难以满足工业用电及人民群众生活用电的需求，需新建一110kV架空线路,该输电线路采用单回输电方式，线路总长5km，输送功率20MW，功率因数0.8，最大利用小时数为6000小时。

该地区用电量年增长率为18%。

该地区处于平原，该输电线路经过的地势较平坦，相对高度较小，沿线耕地较少，多为居民区、工厂、道路等，沿线树木较少，土质含沙量大，地下水位较浅。

二、设计气象条件表1-1 线路经过地区的自然条气象条件类别气温（ºC）风速(m/s) 覆冰厚度(mm) 最高气温+40 0 0 最低气温-20 0 0 最大风速-5 30 0 覆冰情况-5 10 10 年平均气温+15 0 0 外过电压+15 10 0 内过电压+15 15 0 安装情况-10 10 0 冰的比重0.9g/cm3 第二章设计说明书第一节路径的选择该线路从110kV（A站）构架出线至110kV （B站）进线构架线路全长5km，全线经过的地区地势较平坦，相对高度较小，沿线耕地较少，多为居民区，工厂，河流，道路等，沿线树木较少。

沿途有公路到达，交通运输方便，有利于施工、运行、维护。

经工作人员对本地地形反复考察绘制出的路径图如下所示。
