MATLAB在滤波器设计中的应用滤波器是数字信号处理中常用的工具，用于改变信号的频谱特性。
MATLAB是一种强大的数学软件，提供了丰富的工具包和函数，可以方便地进行滤波器设计。
在滤波器设计中，MATLAB可以应用于滤波器的设计、分析和验证等方面。
一、滤波器设计1.FIR滤波器设计：FIR滤波器是一种线性相位滤波器，常用于信号去噪、频率域滤波等应用。
MATLAB提供了fir1函数，可用于设计各种FIR滤波器。
该函数的输入参数包括滤波器阶数、截止频率、窗函数类型等，通过调整这些参数可以实现不同类型的FIR滤波器设计。
2.IIR滤波器设计：IIR滤波器是一种非线性相位滤波器，常用于信号的去除和频率域滤波。
MATLAB提供了iirfilter函数，用于设计Butterworth、Chebyshev和Elliptic等IIR滤波器。
该函数的输入参数包括滤波器的类型、阶数、截止频率等，可以根据需要调整这些参数以实现滤波器设计。
二、滤波器分析在滤波器设计完成后，需要对滤波器进行分析以验证其性能是否符合设计要求。
MATLAB提供了丰富的工具和函数用于滤波器分析。
1.频率响应分析：MATLAB提供了freqz函数，用于计算滤波器的频率响应。
freqz函数返回滤波器的幅度响应和相位响应，并可绘制频率响应曲线，以显示滤波器的通频带和阻频带信息。
此外，MATLAB还提供了fft函数和filter函数等用于频率响应分析的函数。
2.时域响应分析：MATLAB提供了impz函数，用于计算滤波器的单位冲激响应。
impz函数返回滤波器的单位冲激响应，并可绘制单位冲激响应曲线，以分析滤波器的时域特性。
此外，MATLAB还提供了step函数和filter函数等用于时域响应分析的函数。
三、滤波器验证滤波器设计和分析完成后，需要对滤波器进行验证，确保滤波器的性能和设计目标一致。
MATLAB提供了多种方法和函数用于滤波器的验证。
1.滤波器性能评估：2.信号处理应用：四、滤波器优化滤波器设计过程中，可能需要对滤波器进行优化，以满足设计要求。

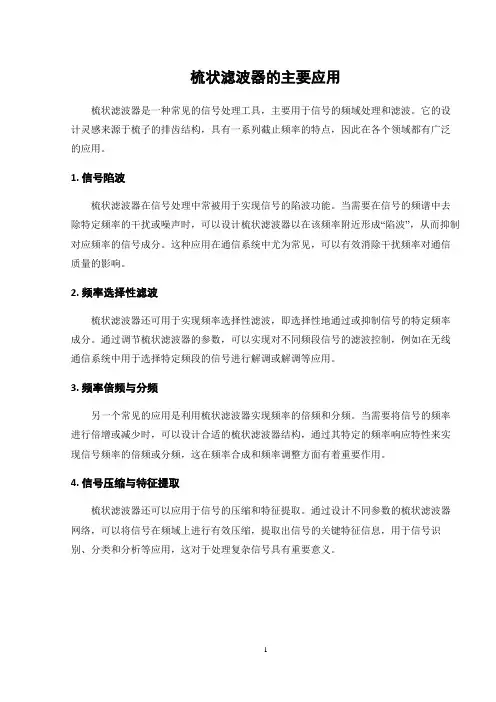

梳状滤波器的主要应用梳状滤波器是一种常见的信号处理工具，主要用于信号的频域处理和滤波。
它的设计灵感来源于梳子的排齿结构，具有一系列截止频率的特点，因此在各个领域都有广泛的应用。
1. 信号陷波梳状滤波器在信号处理中常被用于实现信号的陷波功能。
当需要在信号的频谱中去除特定频率的干扰或噪声时，可以设计梳状滤波器以在该频率附近形成“陷波”，从而抑制对应频率的信号成分。
这种应用在通信系统中尤为常见，可以有效消除干扰频率对通信质量的影响。
2. 频率选择性滤波梳状滤波器还可用于实现频率选择性滤波，即选择性地通过或抑制信号的特定频率成分。
通过调节梳状滤波器的参数，可以实现对不同频段信号的滤波控制，例如在无线通信系统中用于选择特定频段的信号进行解调或解调等应用。
3. 频率倍频与分频另一个常见的应用是利用梳状滤波器实现频率的倍频和分频。
当需要将信号的频率进行倍增或减少时，可以设计合适的梳状滤波器结构，通过其特定的频率响应特性来实现信号频率的倍频或分频，这在频率合成和频率调整方面有着重要作用。
4. 信号压缩与特征提取梳状滤波器还可以应用于信号的压缩和特征提取。
通过设计不同参数的梳状滤波器网络，可以将信号在频域上进行有效压缩，提取出信号的关键特征信息，用于信号识别、分类和分析等应用，这对于处理复杂信号具有重要意义。
5. 信号重构与复原最后，梳状滤波器还可用于信号的重构和复原。
在信号传输或存储过程中，可能会因为通道特性或媒介影响而导致信号的失真或丢失，利用梳状滤波器的特性可以对信号进行重构和复原，恢复原始信号的信息，提高信号的质量和可靠性。
综上所述，梳状滤波器作为一种重要的信号处理工具，具有多种应用领域。
在通信、信号处理、电子工程等领域中，都有着广泛的应用前景，通过灵活的设计和调节，梳状滤波器可以实现多种信号处理功能，为信号处理与通信技术的发展提供了有力支持。

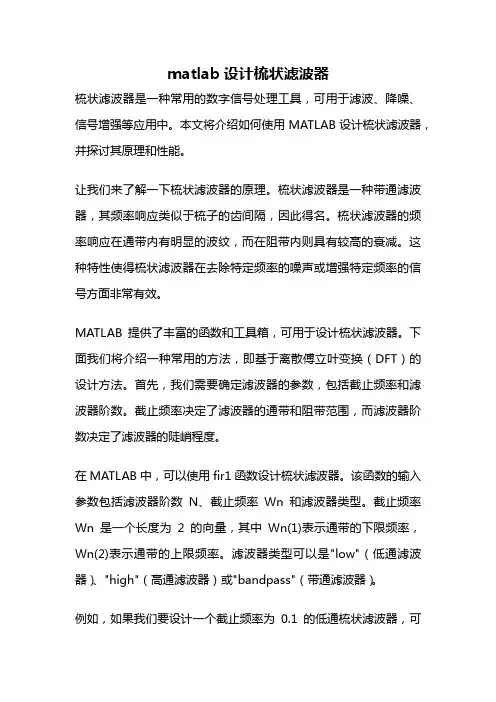

matlab设计梳状滤波器梳状滤波器是一种常用的数字信号处理工具，可用于滤波、降噪、信号增强等应用中。
本文将介绍如何使用MATLAB设计梳状滤波器，并探讨其原理和性能。
让我们来了解一下梳状滤波器的原理。
梳状滤波器是一种带通滤波器，其频率响应类似于梳子的齿间隔，因此得名。
梳状滤波器的频率响应在通带内有明显的波纹，而在阻带内则具有较高的衰减。
这种特性使得梳状滤波器在去除特定频率的噪声或增强特定频率的信号方面非常有效。
MATLAB提供了丰富的函数和工具箱，可用于设计梳状滤波器。
下面我们将介绍一种常用的方法，即基于离散傅立叶变换（DFT）的设计方法。
首先，我们需要确定滤波器的参数，包括截止频率和滤波器阶数。
截止频率决定了滤波器的通带和阻带范围，而滤波器阶数决定了滤波器的陡峭程度。
在MATLAB中，可以使用fir1函数设计梳状滤波器。
该函数的输入参数包括滤波器阶数N、截止频率Wn和滤波器类型。
截止频率Wn是一个长度为2的向量，其中Wn(1)表示通带的下限频率，Wn(2)表示通带的上限频率。
滤波器类型可以是"low"（低通滤波器）、"high"（高通滤波器）或"bandpass"（带通滤波器）。
例如，如果我们要设计一个截止频率为0.1的低通梳状滤波器，可以使用以下代码：```matlabN = 100; % 滤波器阶数Wn = 0.1; % 截止频率filterType = 'low'; % 低通滤波器b = fir1(N, Wn, filterType);```设计完成后，我们可以使用freqz函数绘制滤波器的频率响应曲线。
该函数的输入参数为滤波器系数b和频率范围，输出为频率响应曲线的幅度和相位。
```matlabfreqz(b);```通过观察频率响应曲线，可以评估滤波器的性能。
通常情况下，我们希望滤波器在通带内具有较小的波纹和较高的增益，而在阻带内具有较高的衰减。
MATLAB中的滤波器设计与应用指南导言滤波器（Filter）是信号处理中必不可少的一部分，它可以用来改变信号的频率、相位或幅度特性。
在MATLAB中，有丰富的工具和函数可以用于滤波器设计和应用。
本文将深入探讨MATLAB中滤波器的设计原理、常用滤波器类型以及实际应用中的一些技巧。
一、滤波器基本原理滤波器的基本原理是根据输入信号的特性，通过去除或衰减不需要的频率成分，获得所需频率范围内信号的输出。
根据滤波器的特性，我们可以将其分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
低通滤波器（Low-pass filter）允许通过低于截止频率的信号成分，而衰减高于截止频率的信号成分。
这种滤波器常用于去除高频噪声，保留低频信号，例如音频信号的处理。
高通滤波器（High-pass filter）允许通过高于截止频率的信号成分，而衰减低于截止频率的信号成分。
这种滤波器常用于去除低频噪声，保留高频信号，例如图像边缘检测。
带通滤波器（Band-pass filter）允许通过两个截止频率之间的信号成分，而衰减低于和高于这个频率范围的信号成分。
这种滤波器常用于提取特定频率范围内的信号，例如心电图中的心跳信号。
带阻滤波器（Band-stop filter）允许通过低于和高于两个截止频率之间的信号成分，而衰减位于这个频率范围内的信号成分。
这种滤波器常用于去除特定频率范围内的信号，例如降噪。
二、MATLAB中的滤波器设计方法1. IIR滤波器设计IIR（Infinite Impulse Response）滤波器是一种常用的滤波器类型，其特点是具有无限长的冲激响应。
在MATLAB中，我们可以使用`butter`、`cheby1`、`cheby2`、`ellip`等函数进行IIR滤波器的设计。
以`butter`函数为例，其用法如下：```matlabfs = 1000; % 采样频率fc = 100; % 截止频率[b, a] = butter(4, fc/(fs/2), 'low'); % 设计4阶低通滤波器```上述代码中，`b`和`a`分别是滤波器的分子和分母系数，`4`是滤波器的阶数，`fc/(fs/2)`是归一化截止频率，`'low'`表示低通滤波器。

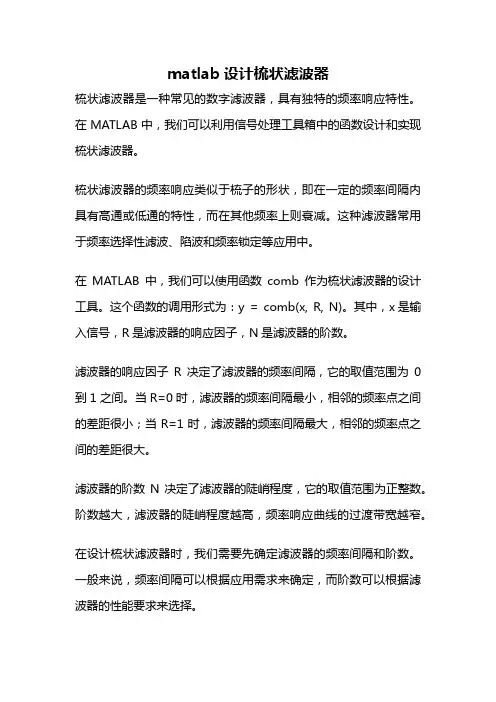

matlab设计梳状滤波器梳状滤波器是一种常见的数字滤波器，具有独特的频率响应特性。
在MATLAB中，我们可以利用信号处理工具箱中的函数设计和实现梳状滤波器。
梳状滤波器的频率响应类似于梳子的形状，即在一定的频率间隔内具有高通或低通的特性，而在其他频率上则衰减。
这种滤波器常用于频率选择性滤波、陷波和频率锁定等应用中。
在MATLAB中，我们可以使用函数comb作为梳状滤波器的设计工具。
这个函数的调用形式为：y = comb(x, R, N)。
其中，x是输入信号，R是滤波器的响应因子，N是滤波器的阶数。
滤波器的响应因子R决定了滤波器的频率间隔，它的取值范围为0到1之间。
当R=0时，滤波器的频率间隔最小，相邻的频率点之间的差距很小；当R=1时，滤波器的频率间隔最大，相邻的频率点之间的差距很大。
滤波器的阶数N决定了滤波器的陡峭程度，它的取值范围为正整数。
阶数越大，滤波器的陡峭程度越高，频率响应曲线的过渡带宽越窄。
在设计梳状滤波器时，我们需要先确定滤波器的频率间隔和阶数。
一般来说，频率间隔可以根据应用需求来确定，而阶数可以根据滤波器的性能要求来选择。
在MATLAB中，我们可以通过以下步骤来设计和实现梳状滤波器：1. 导入信号处理工具箱：在MATLAB命令窗口中输入“pkg load signal”来加载信号处理工具箱。
2. 设计滤波器：使用comb函数来设计梳状滤波器。
根据应用需求，选择合适的频率间隔和阶数，并调用comb函数进行滤波器设计。
3. 应用滤波器：将待滤波的信号作为输入，通过调用设计好的滤波器函数进行滤波处理。
可以使用filter函数来实现滤波器的应用。
设计和实现梳状滤波器的过程相对简单，但需要根据具体的应用需求来选择合适的滤波器参数。
在实际应用中，我们可以通过调整滤波器的频率间隔和阶数来实现滤波器的性能优化。
除了使用comb函数，MATLAB中还提供了其他一些函数用于滤波器的设计和实现，如fir1、fir2、butter等。
信号与信息综合处理实验报告学院：信息与通信工程学院班级：2013211124姓名：王丹頔学号：2013210659实验三FIR滤波器实现1.实验目的进一步熟悉CCS v5的开发环境，掌握调试的要素，并理解FIR的过程。
2.实验原理2.1AIC23（1）AIC23相关介绍图1 AIC23结构图图2 AIC23编码器控制寄存器图3 AIC23寄存器集合图4 采样速率设置图5 采样率可配参数（2）void DSK6416_init()-设置所有的CPLD寄存器到上电状态，初始化内部BSL数据结构；-在使用任何BSL函数之前都必须调用。
（3）DSK6416_AIC23_openCodec函数-DSK6416_AIC23_CodecHandle DSK6416_AIC23_openCodec (int id, DSK6416_AIC23_Config *Config)；-id：指定使用哪个编码器，DSK6416上为id=0；-Config：指向包含编码器寄存器值的结构，以该结构中的值初始化寄存器；-调用成功：返回编码器句柄；失败：返回INV常数(-1)。
（4）DSK6416_AIC23_write函数-Int16 DSK6416_AIC23_write(DSK6416_AIC23_CodecHandle hCodec, Int32 val)；-hCodec, Val：编码器句柄，写入编码器的值；- 返回TRUE ：数据成功写入； - 返回FALSE ：数据端口忙。
（5） DSK6416_AIC23_closeCodec 函数- DSK6416_AIC23_closeCodec(DSK6416_AIC23_CodecHandle hCodec)； - 关闭编码器。
2.2 FIR 滤波器实现（1） FIR 滤波器介绍滤波器就是在时间域或频域内，对已知激励产生规定响应的网络，使其能够从信号中提取有用的信号，抑制并衰减不需要的信号。
北京邮电大学数字信号处理软件实验Matlab仿真实验学院：电子工程学院班级：2011211207姓名：被偷吃的巧克力学号：2011XXXXXX班序：XX号目录一、实验任务要求及目的 (1)二、实验时间安排 (2)三、Matlab代码与仿真结果 (3)四、结论与总结 (13)一、实验任务要求及目的：1.1 实验一：数字信号的 FFT 分析1、实验内容及要求(1) 离散信号的频谱分析：设信号 此信号的0.3pi 和 0.302pi 两根谱线相距很近，谱线 0.45pi 的幅度很小，请选择合适的序列长度 N 和窗函数，用 DFT 分析其频谱，要求得到清楚的三根谱线。
(2) DTMF 信号频谱分析用计算机声卡采用一段通信系统中电话双音多频（DTMF ）拨号数字 0～9的数据，采用快速傅立叶变换（FFT ）分析这10个号码DTMF 拨号时的频谱。
2、实验目的通过本次实验，应该掌握：(1) 用傅立叶变换进行信号分析时基本参数的选择。
(2) 经过离散时间傅立叶变换（DTFT ）和有限长度离散傅立叶变换（DFT ） 后信号频谱上的区别，前者 DTFT 时间域是离散信号，频率域还是连续的，而 DFT 在两个域中都是离散的。
(3) 离散傅立叶变换的基本原理、特性，以及经典的快速算法（基2时间抽选法），体会快速算法的效率。
(4) 获得一个高密度频谱和高分辨率频谱的概念和方法，建立频率分辨率和时间分辨率的概念，为将来进一步进行时频分析（例如小波）的学习和研究打下基础。
(5) 建立 DFT 从整体上可看成是由窄带相邻滤波器组成的滤波器组的概念，此概念的一个典型应用是数字音频压缩中的分析滤波器，例如 DVD AC3 和MPEG Audio 。
1.2 实验二：DTMF 信号的编码1、实验内容及要求(1) 把您的联系电话号码 通过DTMF 编码生成为一个 .wav 文件：◆ 技术指标：（时域）◆ 根据 ITU Q.23 建议，DTMF 信号的技术指标是：传送/接收率为每秒 10 个号码，每个号码 100ms 。

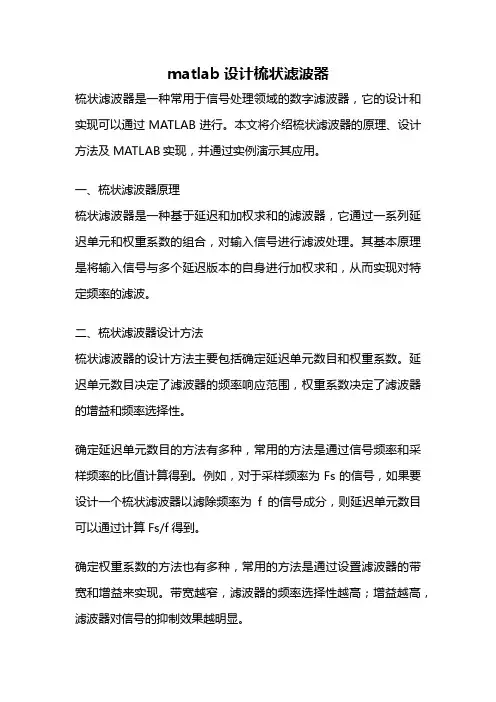

matlab设计梳状滤波器梳状滤波器是一种常用于信号处理领域的数字滤波器，它的设计和实现可以通过MATLAB进行。
本文将介绍梳状滤波器的原理、设计方法及MATLAB实现，并通过实例演示其应用。
一、梳状滤波器原理梳状滤波器是一种基于延迟和加权求和的滤波器，它通过一系列延迟单元和权重系数的组合，对输入信号进行滤波处理。
其基本原理是将输入信号与多个延迟版本的自身进行加权求和，从而实现对特定频率的滤波。
二、梳状滤波器设计方法梳状滤波器的设计方法主要包括确定延迟单元数目和权重系数。
延迟单元数目决定了滤波器的频率响应范围，权重系数决定了滤波器的增益和频率选择性。
确定延迟单元数目的方法有多种，常用的方法是通过信号频率和采样频率的比值计算得到。
例如，对于采样频率为Fs的信号，如果要设计一个梳状滤波器以滤除频率为f的信号成分，则延迟单元数目可以通过计算Fs/f得到。
确定权重系数的方法也有多种，常用的方法是通过设置滤波器的带宽和增益来实现。
带宽越窄，滤波器的频率选择性越高；增益越高，滤波器对信号的抑制效果越明显。
三、MATLAB实现梳状滤波器在MATLAB中，可以使用fir1函数进行梳状滤波器的设计和实现。
该函数可以根据指定的参数自动计算出滤波器的权重系数，并生成滤波器的传递函数。
下面通过一个实例来演示如何使用MATLAB实现梳状滤波器。
我们需要定义信号频率和采样频率，并计算出延迟单元数目。
假设信号频率为f=100Hz，采样频率为Fs=1000Hz，则延迟单元数目为N=Fs/f=10。
接下来，我们可以使用fir1函数设计滤波器，并指定希望滤波器的带宽为0.2。
代码如下：```matlabf = 100; % 信号频率Fs = 1000; % 采样频率N = Fs/f; % 延迟单元数目bw = 0.2; % 滤波器带宽h = fir1(N, bw); % 设计梳状滤波器freqz(h); % 绘制滤波器的频率响应曲线```我们可以使用filter函数对输入信号进行滤波处理。

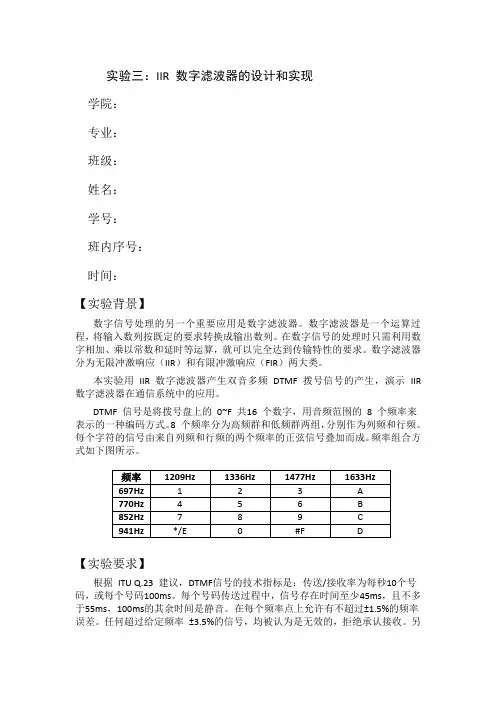

实验三：IIR 数字滤波器的设计和实现学院：专业：班级：姓名：学号：班内序号：时间：【实验背景】数字信号处理的另一个重要应用是数字滤波器。
数字滤波器是一个运算过程，将输入数列按既定的要求转换成输出数列。
在数字信号的处理时只需利用数字相加、乘以常数和延时等运算，就可以完全达到传输特性的要求。
数字滤波器分为无限冲激响应（IIR）和有限冲激响应（FIR）两大类。
本实验用IIR 数字滤波器产生双音多频DTMF 拨号信号的产生，演示IIR 数字滤波器在通信系统中的应用。
DTMF 信号是将拨号盘上的0~F 共16 个数字，用音频范围的8 个频率来表示的一种编码方式。
8 个频率分为高频群和低频群两组，分别作为列频和行频。
每个字符的信号由来自列频和行频的两个频率的正弦信号叠加而成。
频率组合方式如下图所示。
【实验要求】根据ITU Q.23 建议，DTMF信号的技术指标是：传送/接收率为每秒10个号码，或每个号码100ms。
每个号码传送过程中，信号存在时间至少45ms，且不多于55ms，100ms的其余时间是静音。
在每个频率点上允许有不超过±1.5%的频率误差。
任何超过给定频率±3.5%的信号，均被认为是无效的，拒绝承认接收。
另外，在最坏的检测条件下，信噪比不得低于15dB。
DTMF 信号的编码: 把您的联系电话号码DTMF 编码生成为一个.wav 文件。
其中关键是不同频率的正弦波的产生，要求采用滤波法生成所要求的DTMF信号。
【实验内容】1.实验代码：phone=input('请输入电话号码:','s');>> sum=length(phone);fs=8000;total_x=[];fH=[1336,1209,1336,1477,1209,1336,1477,1209,1336,1477];fL=[941,697,697,697,770,770,770,852,852,852];for i=1:sumnum=phone(i)-48+1;n=1:400;x=sin(2*pi*n*fL(num)/fs)+sin(2*pi*n*fH(num)/fs);x=[x,zeros(1,400)];total_x=[total_x,x];endaudiowrite('num_sound.wav',total_x,8000)警告: 数据在写入文件期间被裁剪。
梳状滤波器的设计与应用梳状滤波对于画面质量是非常重要的一个技术，因此我们有必要对其进行详细刨析。
那么具体什么是梳状滤波器呢？这就要从源头（信号源）开始讲起了，一开始，接收视频的Video端子是Composite端子（比如RF 射频接口和AV接口），它所能接收的信号叫CompositeVideoSignal，即混合视频信号（也称复合信号），什么意思呢？因为这个Composite （混合）信号包括了亮度（Luminance，用字母Y表示）和色度/彩度（Chrominace）两方面的信号，视频电路要做的工作就是Y/C进行分离处理，目前的梳状滤波器是在保证图像细节的情况下解决视频信号亮色互窜的唯一方法，其内部有许多按一定频率间隔相同排列的通带和阻带，只让某些特定频率范围的信号通过，因为其特性曲线象梳子一样，故人们称之为梳状滤波器（CombFiltering）。
梳状滤波器一般由延时、加法器、减法器、带通滤波器组成。
对于静止图像，梳状滤波在帧间进行，即三维梳状滤波。
对活动图像，梳状滤波在帧内进行，即二维梳状滤波。
高档数字电视机采用行延迟的梳状滤波器与带通滤波器级联，构成Y/C分离方案就可获得满意的图像质量。
使用梳状滤波器能使图像质量明显提高。
解决了色串亮及亮串色造成的干扰光点、干扰花纹；消除了色度正交分量U、V色差信号混迭造成的彩色边缘蠕动；消除了亮、色镶边，消除了高频信号的色彩错误和灰度值表示错误。
有一段时期国内很多工厂（为了节省成本）使用模拟的方式实现梳状滤波器，实际上效果很不好，原因有两个，一是延迟器件的带宽很难保证，二是解决行相关性差问题的自适应电路很复杂。
而在数字电路里，只要有足够的存储器，就可以保证足够的延迟时间与信号带宽，且复杂的自适应电路很容易集成在芯片中硬件固化。
梳状滤波器原理及发展历史：梳状滤波器采用频谱间置技术，理论上可以保证亮度和色度的无失真分离。
如果我们好好回顾一下梳状滤波器的发展历程，将对其有个清醒的认识。
Dsp-matlab实验
实验三：梳状滤波器的应用
设
计
报
告
课题名称：梳状滤波器的应用
学生姓名：
班级：
班内序号：
学号：
日期：2015/06/15
目录
一、实验内容·········································
二、Matlab运行结果（含分析）·································
三、Matlab源代码····························
四、遇到的难题与解决方法····························
参考文献·························································
一、实验内容
录制一段自己的话音，时间长度及取样频率自定；对该段声音加入一次反射、三次反射和无穷多次反射。
试验报告要求：
1、对试验原理的说明；
回声往往是原始声音衰减后的多个延迟叠加而组成的，因此回声可以用延迟单元来生成。
X(n)表示原始声音信号，α为衰减系数，N为延迟周期，回声信号Y(n)=X(n)α*x(n-T）+α^2*x(n-2T)+……+α^N*x(n-NT). Z变换后的系统函数H（Z)可由梳状滤波器实现。
MATLAB filter函数可用来仿真差分方程，本次实验用的就是这个函数。
2、在同一张图上，绘制原声音序列()
x n、加入一次反射后的声音序列
1()
x n、加入三次反射后的声音序列
3()
x n和加入无穷多次反射后的声音序列()
I
x n；
其中蓝色为原声音序列x(n)，粉红色为加入一次反射后的声音序列
x1(n)，绿色为加入三次反射后的声音序列x3(n)，红色为加入无穷多次反射后的声音序列x ∞(n)。
二、Matlab 运行结果（含分析）·
结合上述各序列，分析延时、衰减系数对回声效果的影响（提示：定量考察序列()x n 、1()x n 、3()x n 和()I x n 之间的区别）
延时不变时，衰减系数a 从零增大到1的过程中，回声效果由差变好再变差。
a 很小时几乎听不到回声，a 在0.5±0.1时回声效果最明显，a 接近1时声音变得很不清晰，几乎不可识别。
衰减系数不变时延时T 从零增大的过程中回声效果由差变好再变差。
T 接近0时可以听到回声，但多次回声的层次感不清晰。
0.1s<T<1s 时回声效果最好，多次回声层次感强。
T>1s 时回声感不强，感觉只是单纯地对输入声音的重复。
三、Matlab 源代码·
>> [x,fs]=audioread('a.wav');sound(x,fs);a=0.6;T=0.2;
y1=filter([1,zeros(1,T*fs-1),a],1,x);sound(y1,fs);wavwrite(y1,fs,'echo1.wav');
y2=filter([1,zeros(1,T*fs-1),a,zeros(1,T*fs-1),a^2,zeros(1,T*fs-1),a^3],1,x);
sound(y2,fs);wavwrite(y2,fs,'echo2.wav');y3=filter(1,[1,zeros(1,T*fs-1),a],x);sound(y3,fs);wavwri te(y3,fs,'echo3.wav');plot(y3,'m');
hold on;plot(y2,'r'); hold on;plot(y1,'g');hold on;plot(x,'b');
四、遇到的难题与解决办法
最开始遇到的问题是matlab 软件安装问题，因为电脑环境的特殊性尝试了多次才成功； 在建模过程中发现对实验原理因为学习时间过长有些不熟悉，于是翻书查阅复习，熟悉实验原理；
在实验过程中因为粗心，忘记保存，没有打符号等等之类问题使系统开始报错，细心调试之后成功建模
参考文献
《dsp-梳状滤波器的应用》来自百度文库《数字信号处理·第二版》科学出版社。
