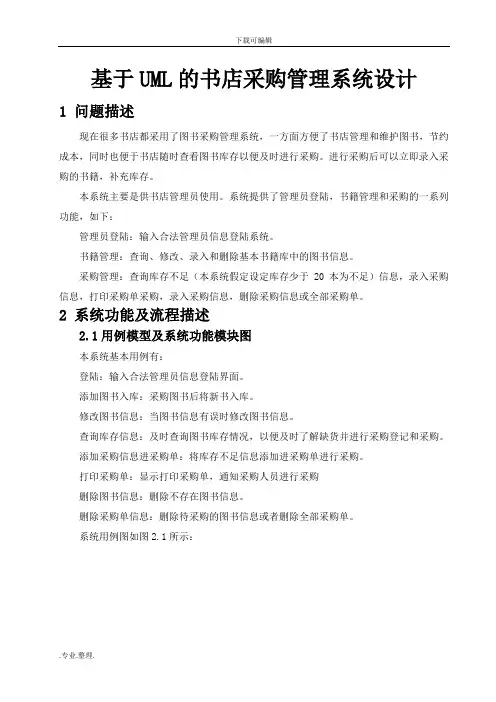

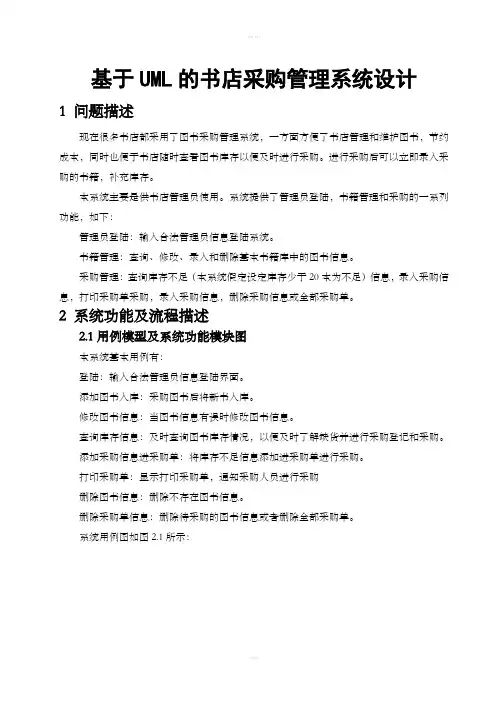

精品文档基于 UML的书店采购管理系统设计

1问题描述

现在很多书店都采用了图书采购管理系统，一方面方便了书店管理和维护图书，节约

成本，同时也便于书店随时查看图书库存以便及时进行采购。进行采购后可以立即录入采

购的书籍，补充库存。

本系统主要是供书店管理员使用。系统提供了管理员登陆，书籍管理和采购的一系列

功能，如下：

管理员登陆：输入合法管理员信息登陆系统。

书籍管理：查询、修改、录入和删除基本书籍库中的图书信息。

采购管理：查询库存不足（本系统假定设定库存少于20 本为不足）信息，录入采购信息，打印采购单采购，录入采购信息，删除采购信息或全部采购单。

2系统功能及流程描述

2.1 用例模型及系统功能模块图

本系统基本用例有：

登陆：输入合法管理员信息登陆界面。

添加图书入库：采购图书后将新书入库。

修改图书信息：当图书信息有误时修改图书信息。

查询库存信息：及时查询图书库存情况，以便及时了解缺货并进行采购登记和采购。

添加采购信息进采购单：将库存不足信息添加进采购单进行采购。

打印采购单：显示打印采购单，通知采购人员进行采购

删除图书信息：删除不存在图书信息。

删除采购单信息：删除待采购的图书信息或者删除全部采购单。

系统用例图如图 2.1 所示：

精品文档

图2.1 系统用例图

系统主要用例的用例描述如下：

表2.1 用例“添加采购单”用例描述

用例名称添加采购单

标识符UC1001

用例描述当图书库里的某些图书库存不足（少于

20 本）时，可以将库存不足的书籍信息

查询出来并添加到采购单中。添加完后

即结束用例。

精品文档

优先级

状态

前置条件

后置条件

基本操作流程可选操作流程

被泛化的用例被包含的用例被扩展的用例修改历史记录

用例名

标识符

用例描述

参与者

优先级

状态

1

通过审查

管理员登陆系统

图书库有图书不足

打印订购单，下订单

1.管理员登陆系统后查询库存情况

2.发现有库存不足的书籍

3.查询列出所有库存不足的书籍

4.添加采购信息

管理员查询库存发现没有库存不足书

籍

管理员发现图书信息有错误

无

无

无

李明亮，定义基本操作流程， 2009 年 4

月 18 日

表2.2 用例“打印采购单”描述

打印采购单

UC1002

当书籍库中书籍库存量不足时，添加采

购信息进采购单后，便要打印采购单给

采购人员去采购。打印出采购单给采购

人员后用例结束

系统管理员

3

等待审核

后置条件采购图书

基本操作流程 1.系统管理员登陆系统后发现书籍库

存有不足

2.添加采购信息进采购单

3.打印采购单给采购人员

4.采购人员采购

可选操作流程 1.管理员发现没有库存不足的书籍

2.管理员没有将库存不足的信息添加

进采购单

3.采购单中的信息需要修改

被泛化的用例无

被包含的用例无

被扩展的用例无

修改历史记录李明亮，定义基本操作流程， 2009 年 4

月 18 日

表 2.3用例“添加图书入库”描述

用例名添加图书入库

标识符UC1003

用例描述当采购人员采购回书籍后，管理员需要

将采购回的书籍入库，采购的新书要进

行信息登记

参与者系统管理员

优先级1

状态通过审核

前置条件管理员登陆系统

采购回书籍需入库

后置条件查看录入信息；通知采购单中有书籍没

基本操作流程 1.采购人员采购回书籍

2.管理员登陆系统

3.管理员添加书籍入库

4.管理员查看采购单中书籍是否都采

购完全

可选操作流程采购人员还没有采购回书籍

采购人员采购了错误书籍

采购的书籍不过完全

被泛化的用例无

被包含的用例无

被扩展的用例无

修改历史记录李明亮，定义基本操作流程，2009 年 4

月 18 日

李明亮，定义可选操作流程，2009 年 4

月 18 日

系统功能模块图如图 2.2 所示

书店采购管理系统

书采管

购

籍

理

信

信

员

息

息

登

管

管

陆

理

理

录修查删录查入改询除入询

采采书书书书

购购籍籍籍籍单单

图 2.2系统功能模块图

删删

除除

全采

部购

采信

购息

单

2.2 系统流程图及分析类图

根据系统功能和模块划分，设计了图 2.3 所示的系统流程图。管理员在登陆界面登陆系统，通过同数据库中的数据进行用户验证，验证正确则进入图书采购系统的主页面。主

页面窗体中各个子页面是以菜单的形式分布的。点击各个菜单可以进入相应的子页面，各

个子页面是以卡片式布局显示。
