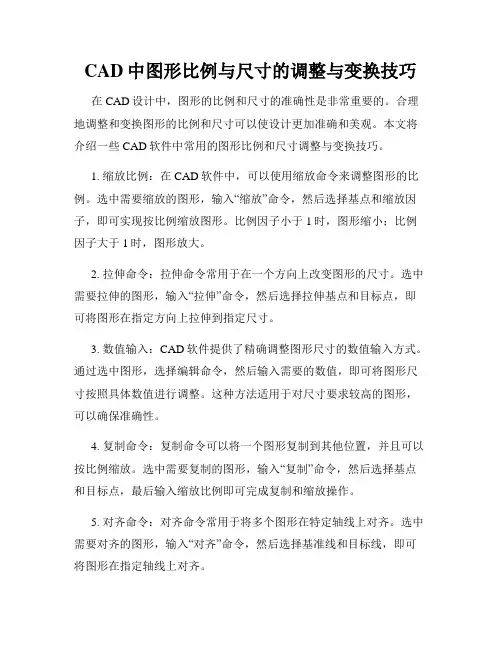

CAD中图形比例与尺寸的调整与变换技巧在CAD设计中，图形的比例和尺寸的准确性是非常重要的。
合理地调整和变换图形的比例和尺寸可以使设计更加准确和美观。
本文将介绍一些CAD软件中常用的图形比例和尺寸调整与变换技巧。

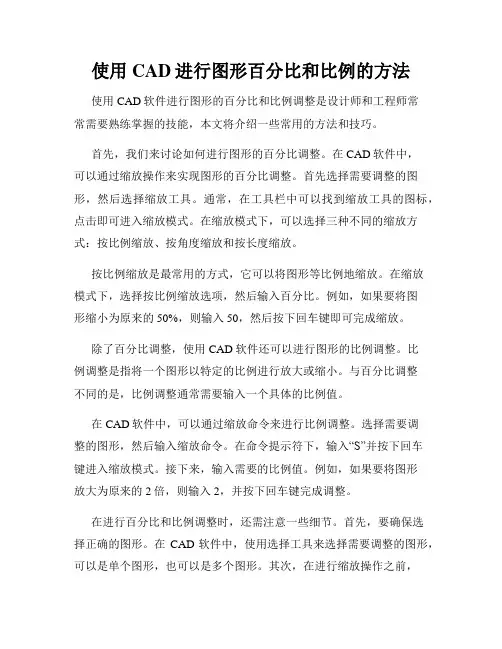

1. 缩放比例：在CAD软件中，可以使用缩放命令来调整图形的比例。
选中需要缩放的图形，输入“缩放”命令，然后选择基点和缩放因子，即可实现按比例缩放图形。
比例因子小于1时，图形缩小；比例因子大于1时，图形放大。
2. 拉伸命令：拉伸命令常用于在一个方向上改变图形的尺寸。
选中需要拉伸的图形，输入“拉伸”命令，然后选择拉伸基点和目标点，即可将图形在指定方向上拉伸到指定尺寸。
3. 数值输入：CAD软件提供了精确调整图形尺寸的数值输入方式。
通过选中图形，选择编辑命令，然后输入需要的数值，即可将图形尺寸按照具体数值进行调整。
这种方法适用于对尺寸要求较高的图形，可以确保准确性。
4. 复制命令：复制命令可以将一个图形复制到其他位置，并且可以按比例缩放。
选中需要复制的图形，输入“复制”命令，然后选择基点和目标点，最后输入缩放比例即可完成复制和缩放操作。
5. 对齐命令：对齐命令常用于将多个图形在特定轴线上对齐。
选中需要对齐的图形，输入“对齐”命令，然后选择基准线和目标线，即可将图形在指定轴线上对齐。
6. 比例调整：在CAD软件中，可以通过鼠标移动图形的某个端点或边界来调整图形的比例。
选中图形，然后将鼠标移动到需要调整的端点或边界，按住Ctrl键并拖动鼠标即可实现比例调整。
这种方法适用于只需调整部分图形比例的情况。
7. 镜像命令：镜像命令可以将图形沿指定轴线进行镜像变换。
选中需要镜像的图形，输入“镜像”命令，然后选择镜像轴线和基点，即可完成图形的镜像变换。
总结起来，CAD软件中有多种方法可以调整和变换图形的比例和尺寸。
使用缩放、拉伸、复制、对齐、比例调整、镜像等命令，可以灵活地进行图形的调整和变换。
这些技巧可以帮助设计师更加准确地完成CAD设计，并且使设计更具美观。

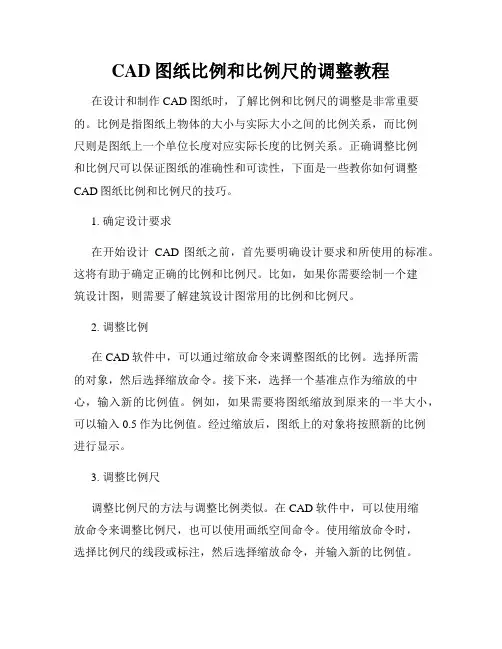

CAD图纸比例和比例尺的调整教程在设计和制作CAD图纸时，了解比例和比例尺的调整是非常重要的。
比例是指图纸上物体的大小与实际大小之间的比例关系，而比例尺则是图纸上一个单位长度对应实际长度的比例关系。
正确调整比例和比例尺可以保证图纸的准确性和可读性，下面是一些教你如何调整CAD图纸比例和比例尺的技巧。
1. 确定设计要求在开始设计CAD图纸之前，首先要明确设计要求和所使用的标准。
这将有助于确定正确的比例和比例尺。
比如，如果你需要绘制一个建筑设计图，则需要了解建筑设计图常用的比例和比例尺。
2. 调整比例在CAD软件中，可以通过缩放命令来调整图纸的比例。
选择所需的对象，然后选择缩放命令。
接下来，选择一个基准点作为缩放的中心，输入新的比例值。
例如，如果需要将图纸缩放到原来的一半大小，可以输入0.5作为比例值。
经过缩放后，图纸上的对象将按照新的比例进行显示。
3. 调整比例尺调整比例尺的方法与调整比例类似。
在CAD软件中，可以使用缩放命令来调整比例尺，也可以使用画纸空间命令。
使用缩放命令时，选择比例尺的线段或标注，然后选择缩放命令，并输入新的比例值。
使用画纸空间命令时，选择合适的画纸空间，并在比例尺设置中输入新的比例尺值。
4. 使用图纸比例和比例尺的快捷方式有些CAD软件提供了一些快捷方式来快速调整图纸比例和比例尺。
例如，可以使用鼠标滚轮来缩放图纸，或者使用预定义的比例尺模板。
这些快捷方式可以帮助提高工作效率，并减少手动输入的错误。
5. 检查和验证调整结果在调整完图纸的比例和比例尺之后，需要对结果进行检查和验证。
检查绘制的对象是否按照预期的大小进行缩放，并验证比例尺是否与实际尺寸相符合。
可以使用测量工具来检查图纸上的对象尺寸，并与实际尺寸进行比较。
总结起来，调整CAD图纸比例和比例尺是设计过程中至关重要的一步。
正确的比例和比例尺可以确保图纸的准确性和可读性。
通过掌握上述技巧，你可以轻松地调整图纸的比例和比例尺，并创建出高质量的CAD图纸。
CAD中修改图纸比例的技巧CAD软件是一种广泛应用于工程设计领域的计算机辅助设计工具。
它可以帮助工程师和设计师以更方便、更高效的方式创建和修改各种图纸。
在使用CAD软件时，我们经常需要调整图纸的比例来适应特定的需求。
下面将介绍一些CAD中修改图纸比例的技巧，以帮助读者更好地运用CAD工具。
第一种修改图纸比例的方法是使用比例缩放命令。
在CAD软件中，比例缩放命令可以将图纸按照设定的比例进行缩放，从而改变图纸的尺寸。
首先，选择需要进行缩放的对象，可以是整个图纸或者其中的一部分。
然后，输入比例缩放命令的名称（通常是“SCALE”）并按下回车键。
接着，输入缩放比例，比如如果想将图纸放大到原来的两倍，就输入“2”。
最后，按下回车键完成缩放操作。
需要注意的是，比例缩放命令会同时对图纸上的文字和标注进行缩放，因此在调整图纸比例时，可能需要同时调整文字和标注的大小。
第二种修改图纸比例的方法是使用视口缩放命令。
在CAD软件中，视口是用于在一个布局或模型空间中显示不同图纸区域的窗口。
通过调整视口的比例，可以改变图纸在该视口中的显示大小。
首先，选择要进行缩放的视口。
然后，输入缩放命令的名称（通常是“ZOOM”）并按下回车键。
接着，选择缩放类型，比如“缩放窗口”、“缩放前景”或者“缩放实时”等。
最后，输入需要缩放的比例，比如如果想将视口放大到原来的两倍，就输入“2”。
按下回车键即可完成缩放操作。
需要注意的是，视口缩放命令只会改变视口中图纸的显示大小，并不会改变实际图纸的尺寸。
第三种修改图纸比例的方法是使用单位设置命令。
在CAD软件中，单位设置命令可以改变图纸中长度、角度和其他测量单位的显示方式。
通过调整单位设置，可以改变图纸的比例。
首先，输入单位设置命令的名称（通常是“UNITS”）并按下回车键。
接着，选择需要修改的单位类型，比如长度单位、角度单位或者其他单位。
然后，选择新的单位并输入新的比例。
最后，按下回车键完成单位设置。
CAD图纸比例和布局的调整教程CAD是一款强大的设计软件，广泛应用于建筑、机械、电子等领域。
在使用CAD软件进行设计时，调整图纸比例和布局是非常重要的一步。
本文将介绍CAD图纸比例和布局的调整教程，帮助您更好地进行CAD设计。
首先，我们来看一下如何调整CAD图纸的比例。
在CAD软件中，比例常用的有1:1、1:50、1:100等。
调整比例的方法有两种，一种是通过绝对比例进行调整，另一种是通过相对比例进行调整。
对于绝对比例的调整，首先打开CAD软件并创建一个新的图纸。
然后在左上角的工具栏中找到“比例”选项。
点击该选项，在弹出的对话框中，选择您想要设置的比例。
例如，如果您想要将图纸比例设置为1:50，可以在比例选项中输入“1:50”，然后点击“确定”。
CAD软件将自动将图纸比例调整为您所选择的比例。
相对比例的调整则需要根据具体需求进行调整。
在CAD软件中，可以通过缩放和移动操作来达到相对比例调整的目的。
首先选择您想要调整比例的部分，然后点击屏幕上方的“移动”或“旋转”选项。
通过拖动鼠标或输入数值，来调整所选部分的位置和大小。
调整完成后，您就可以得到您想要的相对比例。
接下来，我们来讲解一下如何布局CAD图纸。
一个好的布局可以使设计更加清晰和易于理解。
在CAD软件中，可以通过创建图层、调整视图和添加文字等方式来进行布局。
首先，让我们来看一下图层的创建。
在CAD软件中，可以通过点击左下角的图层按钮，打开图层管理器。
在图层管理器中，可以创建、删除和编辑图层。
创建一个新的图层后，可以选择对应的颜色和线型，然后将所需元素放置在对应的图层上。
通过使用图层功能，可以将不同类型的元素分开管理，使布局更加清晰有序。
其次，调整视图也是布局中的关键步骤。
在CAD软件中，可以通过缩放、旋转和平移等操作，调整图纸的视图。
可以使用鼠标滚轮缩放，或者在工具栏中使用缩放选项来调整图纸的大小。
可以使用旋转选项来旋转图纸，使其更适合显示。
CAD图纸比例设置指南在使用CAD软件绘制图纸时，正确设置比例是非常重要的。
比例的正确设置能够确保图纸能够准确地表达出设计和构图的意图，方便工程师和施工人员的理解和操作。
本文将为大家介绍一些常用的CAD 图纸比例设置指南，帮助大家在绘制图纸时能够轻松地应用正确的比例。
在开始绘制图纸之前，首先需要明确图纸的比例。
常见的比例有1:1、1:10、1:50、1:100等。
其中，1:1比例表示图纸上的图形与实际的大小一致；1:10比例表示图纸上的图形是实际大小的十分之一；1:50比例表示图纸上的图形是实际大小的五十分之一；1:100比例表示图纸上的图形是实际大小的一百分之一。
设置图纸比例的方法与CAD软件有关，下面以AutoCAD为例进行介绍。
打开AutoCAD软件后，首先选择“新建”新建一个图纸。
然后在打开的窗口中，选择“布局”选项卡，在布局选项中选择“页面设置管理器”。
在页面设置管理器中，可以设置图纸的名称、尺寸和比例。
选择“尺寸和方向”选项卡，可以选择图纸的尺寸，如A4、A3、A2等。
根据实际需求选择合适的尺寸。
一般而言，A3尺寸足够满足大部分常规设计需求。
在“自定义比例”中输入自定义比例，比如输入1:50，表示设置图纸的比例为1:50。
如果要设置为1:100的比例，则输入1:100。
AutoCAD 还提供了一些常用的比例供选择，如1:1、1:10、1:20等，选择相应的比例后，软件会自动计算比例尺。
完成比例设置后，可以点击“应用于所有布局”将此比例应用到所有布局中。
点击“确定”按钮，完成图纸比例的设置。
在绘制图纸时，需要根据比例进行缩放。
AutoCAD中，可以使用“缩放”命令对图形进行缩放操作。
选择需要缩放的图形，输入缩放比例，如0.5表示图形缩小为原来的一半，输入2表示图形放大为原来的两倍。
另外，在AutoCAD中，还可以使用“比例”命令对图形进行比例变换。
选择需要变换的图形，输入比例系数，如0.5表示缩小为原来的一半，2表示放大为原来的两倍。
cad图纸尺寸比例设置CAD图纸尺寸比例设置尺寸比例设置对于CAD图纸的准确性和一致性非常重要。
在CAD设计中，尺寸比例设置决定了图纸中各个元素之间的相对大小关系，确保了设计的正确性和可读性。
本文将介绍CAD图纸尺寸比例设置的基本原理、常用比例和设置方法，帮助您在CAD设计中完美地设置尺寸比例。
一、尺寸比例设置的基本原理在CAD设计中，尺寸比例是指图纸中各个元素的相对大小关系。
通常情况下，图纸的比例以“1：X”或“X：1”来表示，其中X代表图纸上的实际长度与图纸上表示的长度之间的比例关系。
例如，如果图纸的比例为“1：50”，意味着图纸上的1单位长度（例如1厘米）相当于实际尺寸的50单位长度（例如50厘米）。
这样的设置可以使得图纸上的设计更加易读和准确地反映实际尺寸。
二、常用比例在CAD设计中，有一些常用的尺寸比例被广泛应用于不同的设计任务。
以下是一些常见的比例及其适用范围：1. 1：1比例（原始比例）1：1比例是指图纸上的长度与实际长度完全相等。
这种比例适用于需要准确表达实际尺寸的设计，例如建筑平面图、机械设计图等。
2. 1：20或1：50比例（小比例）小比例适用于需要在有限的空间内绘制较大场景的设计，例如城市规划图和综合布线图等。
这些设计通常需要将大范围的区域缩小到较小的图纸上，以便于查看和标注。
3. 1：5或1：10比例（大比例）大比例适用于需要详细展示细节的设计，例如家具设计图和零件图等。
这些设计通常需要放大细节，以便于清晰地表达各个部分的尺寸和构造。
除了以上常见的比例外，根据实际需求，您还可以根据自己的需要选择其他合适的比例。
三、尺寸比例设置方法在CAD软件中，设置尺寸比例通常可以通过以下步骤完成：1. 打开CAD软件并选择新建文档。
2. 在新建文档中，选择“格式”或“绘图设置”选项，进入图纸设置界面。
3. 在图纸设置界面中，找到“比例”或“缩放”选项。
根据需要，选择适当的比例设置，例如“1：50”或“1：6”。

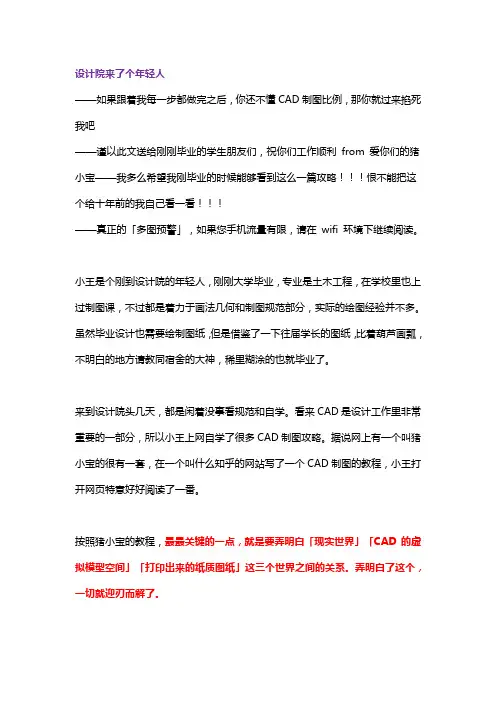

设计院来了个年轻人——如果跟着我每一步都做完之后，你还不懂CAD制图比例，那你就过来掐死我吧——谨以此文送给刚刚毕业的学生朋友们，祝你们工作顺利from 爱你们的猪小宝——我多么希望我刚毕业的时候能够看到这么一篇攻略恨不能把这个给十年前的我自己看一看——真正的「多图预警」，如果您手机流量有限，请在wifi 环境下继续阅读。
小王是个刚到设计院的年轻人，刚刚大学毕业，专业是土木工程，在学校里也上过制图课，不过都是着力于画法几何和制图规范部分，实际的绘图经验并不多。
虽然毕业设计也需要绘制图纸，但是借鉴了一下往届学长的图纸，比着葫芦画瓢，不明白的地方请教同宿舍的大神，稀里糊涂的也就毕业了。
来到设计院头几天，都是闲着没事看规范和自学。
看来CAD是设计工作里非常重要的一部分，所以小王上网自学了很多CAD制图攻略。
据说网上有一个叫猪小宝的很有一套，在一个叫什么知乎的网站写了一个CAD制图的教程，小王打开网页特意好好阅读了一番。
按照猪小宝的教程，最最关键的一点，就是要弄明白「现实世界」「CAD 的虚拟模型空间」「打印出来的纸质图纸」这三个世界之间的关系。
弄明白了这个，一切就迎刃而解了。
「现实世界」和「打印出来的纸质图纸」都是看得见摸得着的，你可以用尺子去量现实世界里的建筑物，你也可以用尺子去量打印出来的纸质图纸上面的线段长度。
而「CAD 的虚拟模型空间」只存在于电脑里，是一个数字文件而已，没有任何物理意义。
而所谓的各种比例，就是这三个世界之间互相转换的标准。
既然有三个世界，事实上按照排列组合，它们互相之间一共有三个比例，分别是1、「现实世界」和「打印出来的纸质图纸」之间的比例，一般称为「图纸比例」，也就是制图规范上的1比100、1比50、1比25等等。
2、「现实世界」和「CAD 的虚拟模型空间」之间的比例，一般称为「绘图比例」，为了方便起见，一般都是1比1。
3、「CAD 的虚拟模型空间」和「打印出来的纸质图纸」之间的比例，一般称之为「打印比例」，比如同样的CAD文件，我可以把它缩小打印在一张A4纸上自己看，也可以放大打印在A1纸上当海报用，这个比例一般视实际情况而定。
CAD工程图纸的比例确定与调整在CAD软件中，绘制工程图纸时经常需要考虑比例的问题。
选择合适的比例能够确保图纸的可读性以及符合实际需求。
本文将介绍CAD工程图纸中比例的确定与调整的方法。
1. 比例的确定比例是工程图纸中的一个重要概念，它表示图纸上的图形与实际尺寸之间的比例关系。
常见的比例有1:1、1:10、1:50、1:100等。
确定比例的方法可以根据实际需求来选择，一般来说，比例越大，图纸上的图形越大，细节越清晰，但图纸的尺寸会相应增大。
在CAD软件中，比例的确定通常是在绘制图纸之前进行设置。
打开CAD软件后，选择绘图单位，然后在绘制设置中选择所需的比例。
比例的选择应该根据实际需求来确定，比如绘制建筑平面图时常用的比例为1:100或1:200，而机械图纸常用的比例为1:1或1:10。
2. 比例的调整有时候，在绘制图纸之后我们可能需要对比例进行调整。
比例的调整可以通过缩放来实现。
在CAD软件中，有多种方法可以进行比例的调整。
一种方法是通过选择全部或部分图形，然后进行缩放操作。
在CAD软件中，可以通过选择图形后点击“缩放”命令或使用快捷键“S”来启动缩放操作。
在进行缩放操作时，需要选择基准点和目标点，将基准点缩放到目标点所在位置，从而实现比例的调整。
另一种方法是通过更改视口的比例来调整图纸。
在CAD软件中，可以将绘图区分为多个视口，每个视口可以设置不同的比例。
通过调整视口的比例，可以实现图纸的整体或局部比例调整。
在CAD软件中，可以通过选择视口，然后在属性编辑器中更改视口的比例来实现调整。
此外，在绘制图纸时我们还可以使用绘图比例尺来辅助调整比例。
绘图比例尺是一种特殊的图形元素，它通常以线段的形式出现在图纸上，用来表示比例关系。
在CAD软件中，可以通过绘制线段并设置其长度来表示比例尺。
通过调整比例尺的长度，可以实现图纸的比例调整。
总结起来，CAD工程图纸中的比例是非常重要的，它直接影响到图纸的可读性与实际使用。

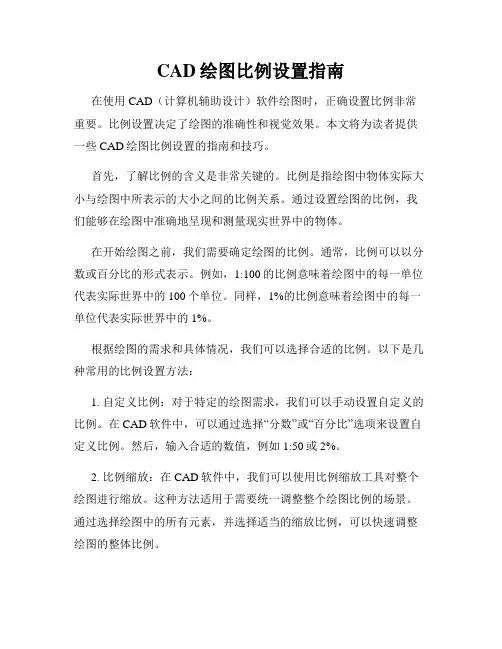

CAD绘图比例设置指南在使用CAD（计算机辅助设计）软件绘图时，正确设置比例非常重要。
比例设置决定了绘图的准确性和视觉效果。
本文将为读者提供一些CAD绘图比例设置的指南和技巧。
首先，了解比例的含义是非常关键的。
比例是指绘图中物体实际大小与绘图中所表示的大小之间的比例关系。
通过设置绘图的比例，我们能够在绘图中准确地呈现和测量现实世界中的物体。
在开始绘图之前，我们需要确定绘图的比例。
通常，比例可以以分数或百分比的形式表示。
例如，1:100的比例意味着绘图中的每一单位代表实际世界中的100个单位。
同样，1%的比例意味着绘图中的每一单位代表实际世界中的1%。
根据绘图的需求和具体情况，我们可以选择合适的比例。
以下是几种常用的比例设置方法：1. 自定义比例：对于特定的绘图需求，我们可以手动设置自定义的比例。
在CAD软件中，可以通过选择“分数”或“百分比”选项来设置自定义比例。
然后，输入合适的数值，例如1:50或2%。
2. 比例缩放：在CAD软件中，我们可以使用比例缩放工具对整个绘图进行缩放。
这种方法适用于需要统一调整整个绘图比例的场景。
通过选择绘图中的所有元素，并选择适当的缩放比例，可以快速调整绘图的整体比例。
3. 块定义和块参照：对于复杂的绘图项目，我们可以使用块定义和块参照来实现不同比例的绘图。
块定义是将多个图形对象组合成一个单一对象，而块参照则是在绘图中插入这些块定义。
通过使用块参照，我们可以在同一个绘图文件中同时使用不同比例的图形。
除了正确设置比例，还有一些与比例相关的技巧和注意事项：1. 细节层：绘图中的细节通常需要更高的放大比例来呈现。
为了清晰地显示细节，我们可以将细节放置在单独的图层中，并使用更高的比例来绘制和显示这些图层。
2. 尺寸标注：在绘图中添加尺寸标注是非常重要的，可以帮助我们准确地测量物体的尺寸。
在CAD软件中，可以使用尺寸标注工具来添加尺寸标注，并根据比例设置来调整标注的大小和显示。
CAD绘图中的比例与尺度控制技巧在CAD软件中绘图是一项非常重要的技能。
无论是建筑设计、工程绘图还是产品设计，都需要准确地控制比例和尺度。
下面将介绍一些CAD绘图中的比例和尺度控制技巧。
1. 设置比例：在开始绘图之前，首先需要确定绘图的比例。
比例是绘图中长度和实际尺寸之间的比率。
常见的比例有1:1、1:10、1:100等。
在CAD软件中，可以通过在绘图时使用缩放命令来调整图形的比例。
例如，当比例为1:10时，绘制10单位长度的直线，在绘图中实际显示为1单位长度。
2. 使用图块：对于复杂的图形，可以使用图块来进行尺度控制。
图块是一组绘图对象的集合，可以复制和插入到绘图中。
通过创建图块并设定比例，可以在不同尺度下使用同一个图块，提高绘图效率。
在CAD软件中，可以通过命令“图块编辑器”来创建和编辑图块。
3. 使用标注工具：标注工具是绘图中必不可少的一部分。
它可以帮助我们在CAD图纸上添加尺寸和注释，以便更好地表达绘图意图。
标注工具可以自动计算尺寸，并根据比例和尺度进行调整。
在CAD软件中，可以使用标注命令来添加尺寸注释。
4. 精确控制尺度：在CAD绘图中，精确控制尺度非常重要。
可以通过设置图纸比例和单位来精确显示绘图。
在CAD软件中，可以通过打开“图纸设置”来设置图纸比例和单位。
在绘图过程中，可以使用辅助画线工具来绘制准确的线条和形状。
5. 使用模板和预设：为了提高绘图的效率，可以使用CAD软件提供的模板和预设。
模板是事先设置好的绘图格式，包括尺寸、图层设置、标注样式等。
通过使用模板，可以快速开始绘图，并保持一致的绘图风格。
在CAD软件中，可以创建和加载自定义模板。
6. 调整视图比例：在CAD软件中，还可以通过调整视图比例来控制绘图的尺度。
可以放大或缩小视图以适应特定的比例。
在CAD软件中，可以通过缩放命令来调整视图比例。
也可以使用放大镜工具来放大或缩小视图。
总结：CAD绘图中的比例与尺度控制技巧对于准确和高效的绘图至关重要。
设计院来了个年轻人——如果跟着我每一步都做完之后，你还不懂CAD制图比例，那你就过来掐死我吧——谨以此文送给刚刚毕业的学生朋友们，祝你们工作顺利from 爱你们的猪小宝——我多么希望我刚毕业的时候能够看到这么一篇攻略恨不能把这个给十年前的我自己看一看——真正的「多图预警」，如果您手机流量有限，请在wifi 环境下继续阅读。
小王是个刚到设计院的年轻人，刚刚大学毕业，专业是土木工程，在学校里也上过制图课，不过都是着力于画法几何和制图规范部分，实际的绘图经验并不多。
虽然毕业设计也需要绘制图纸，但是借鉴了一下往届学长的图纸，比着葫芦画瓢，不明白的地方请教同宿舍的大神，稀里糊涂的也就毕业了。
来到设计院头几天，都是闲着没事看规范和自学。
看来CAD是设计工作里非常重要的一部分，所以小王上网自学了很多CAD制图攻略。
据说网上有一个叫猪小宝的很有一套，在一个叫什么知乎的网站写了一个CAD制图的教程，小王打开网页特意好好阅读了一番。
按照猪小宝的教程，最最关键的一点，就是要弄明白「现实世界」「CAD 的虚拟模型空间」「打印出来的纸质图纸」这三个世界之间的关系。
弄明白了这个，一切就迎刃而解了。
「现实世界」和「打印出来的纸质图纸」都是看得见摸得着的，你可以用尺子去量现实世界里的建筑物，你也可以用尺子去量打印出来的纸质图纸上面的线段长度。
而「CAD 的虚拟模型空间」只存在于电脑里，是一个数字文件而已，没有任何物理意义。
而所谓的各种比例，就是这三个世界之间互相转换的标准。
既然有三个世界，事实上按照排列组合，它们互相之间一共有三个比例，分别是1、「现实世界」和「打印出来的纸质图纸」之间的比例，一般称为「图纸比例」，也就是制图规范上的1比100、1比50、1比25等等。
2、「现实世界」和「CAD 的虚拟模型空间」之间的比例，一般称为「绘图比例」，为了方便起见，一般都是1比1。
3、「CAD 的虚拟模型空间」和「打印出来的纸质图纸」之间的比例，一般称之为「打印比例」，比如同样的CAD文件，我可以把它缩小打印在一张A4纸上自己看，也可以放大打印在A1纸上当海报用，这个比例一般视实际情况而定。
（可以简单理解成冲印照片，同样的底片，可以印2寸的小照片，也可以印巨幅的大海报）。
读完猪小宝的教程，小王信心满满，觉得自己完全没有问题了。
这一天，主任过来跟小王说「小王啊，来了好几天了吧，先画个门卫传达室练练手吧。
」小王激动的想，终于有活干了，现学现卖、大显身手的时候到了，信心满满的打开AutoCAD。
按照猪小宝的教程，绘图按毫米尺寸输入，传达室在「现实世界」中宽4米，也就是4000毫米，在「CAD 的虚拟模型空间」里输入4000；长3米，在CAD里输入3000，柱子截面400毫米乘以400毫米，在CAD里就是400乘以400的正方形……把所有需要绘制的图形全部按照这个方法绘制，这时候的图面是这样的：注意，截止到这一步为止，只需要考虑「现实世界」和「CAD 的虚拟模型空间」这两者的关系，完全不需要考虑「打印出来的纸质图纸」。
理论上来说，你可以用任何比例关系来连接「现实世界」和「CAD 的虚拟模型空间」。
但是最最方便的，无疑是1比1，也就是「现实世界」里4000毫米，「CAD 的虚拟模型空间」里也相应的是4000，直接输入，完全不需要任何人为的换算。
制图必须要有条不紊，必须要井井有条，这样才能做到以不变应万变，随时可以轻松满足各种变更要求。
为了做到这一点，首要的就是要有图层管理的概念。
图形在绘制的时候必须严格的放到相应的图层里。
比如小王就是采用的猪小宝教程里推荐的结构图纸图层格式：图纸的图形有了，也就是说，我们已经把「现实世界」反映到了「CAD 的虚拟模型空间」里，下一步就是把「CAD 的虚拟模型空间」反映到「打印出来的纸质图纸」里了。
为了输出图纸，我们必须考虑图面的美观、图纸的易读性等等，比如我们要添加轴线号码、标注尺寸、说明文字、细部详图等等。
首先第一步就是要确定「打印出来的纸质图纸」跟「现实世界」的比例，一般来说，结构专业的图纸比例为1比100，小一点的建筑也可以做1比50，详图的比例可以是1比25或者20。
确定了整张图纸的比例之后，就可以根据这个比例在图面上放图框、放标注、放文字说明了。
放心，选错了图纸比例也不要紧，后面随时可以轻松修改。
小王认为图纸比例应该是1比100，先按照这个比例画起来。
图纸比例是1比100的意思其实是说，图纸上标注4000毫米，实际打印出来的图纸上用尺子量是40毫米。
换言之，图纸上40毫米的线段，表示现实世界里的长度是4000。
而CAD与现实世界是1比1的，所以CAD里的长度其实是也是4000。
也就是说，CAD里的一切长度，都是纸质图纸的实际测量长度再乘以100。
因此，图纸上2.5毫米高的字体，在CAD里其实是250高。
第二步可以考虑标注尺寸，先按照制图规范里的要求设置合适的标注样式，比如字体的大小、尺寸线的长度、箭头的大小等等。
把文字的高度设置为2.5（对应现实纸质图纸中的2.5毫米），从尺寸线偏移设置为1（对应现实纸质图纸中的1毫米）。
超出标记设置为2（对应现实纸质图纸中的2毫米），超出尺寸线2（对应现实纸质图纸中的2毫米），起点偏移量1（对应现实纸质图纸中的1毫米）。
测量单位比例设置为1，因为「现实世界」和「CAD 的虚拟模型空间」之间的关系是1比1，现实中的1000毫米就对应CAD中的1000。
最关键的一步，将标注特征比例的全局比例设置为100。
意思就是说，对所有上面定义的字体大小、箭头大小、尺寸线长度统统乘以100。
这样字体高度在标注样式里定义为2.5，乘以这个100的标注特征比例，在「CAD 的虚拟模型空间」里字体高度就变成了250。
至此小王设置好了这个名为「100@100」的标注样式，然后用这个标注样式，标注已经画好的图形。
接下来是说明文字，按照制图规范，说明文字的大小大约为3毫米，标题文字可以是7毫米左右。
也就是说，说明文字在CAD里的实际尺寸是300和700，这样换算过1比100的比例之后，文字的高度刚好是3毫米和7毫米。
设定好文字样式、字体、倾斜、宽度比例等等：然后输入说明文字，文字的高度设定为300，对应纸质图纸中的3毫米。
作为验证，如果你放一个标注尺寸在文字旁边的话检查一下文字的高度的话，尺寸应该是300。
然后就该放轴线号码了，方法有很多，比如可以把轴线圆圈做成属性块。
属性块的文字大小设置为500，对应纸质图纸上的5毫米；圆圈的直径为800，对应纸质图纸上的8毫米；对正可以设置为布满，这样数字轴号会自动调整宽度。
把轴线的数字标号设置为块的属性：然后把这个属性块复制到每一个需要轴号的地方，双击，然后输入新的轴号值：同样的道理，图纸的标题也可以做成带属性的块，图纸标题和图纸比例由你输入，下面的横线可以拉伸来适应不同长度的图纸标题。
这个标题块的效果在图纸空间里就是这样的，输入完图纸标题的文字之后，鼠标一拉底下的横线，把横线的右端点和比例数字拉到文字最右边就可以了：如果标题的文字长度发生了变化，可以随时拉伸底下的横线：设置完标注、文字、轴号、标题之后，小王的图纸变成了这样：至此，图纸的内容算是基本完成了，下一步就是把「CAD 的虚拟模型空间」变成「打印出来的纸质图纸」了。
为了打印图纸，第一步要做的就是确定打印到多大的纸上，是A4还是A1，横着打还是竖着打？我们已经知道，CAD 里的300相当于纸质图纸中的3毫米，所以反过来，纸质图纸上的3毫米相当于CAD里的300。
一张A4纸的大小是297毫米乘以210毫米，所以相当于CAD里的29700乘以21000。
小王就在CAD里画了一个29700乘以21000的长方形，作为A4纸的图框：再加上图纸的图签和图纸的说明文字，就大功告成了：下一步就是要打印这张图纸了。
图纸的大小是A4纸，所以在打印机里选择A4纸；A4 纸的实际大小是297乘以210毫米，在CAD里的大小是29700乘以21000，所以打印的时候的打印比例选择1比100。
打印范围选择窗口，然后用鼠标框选这个图框的范围：打印出来的效果就是这样的：把这张图纸打印出来，用尺子量一下1号轴线和2号轴线之间的距离，应该是正正好好40毫米；量一下平面图里的说明文字的高度，应该大约是3毫米左右。
小王拿着这张打印出来的图纸，跑去找主任。
主任看了之后说，「小伙子干活很麻利嘛，图面也不错。
不过呢，咱这是个小传达室，你又用的是A4的图纸，这个在工地上看起来不太方便，跟咱们这个项目其它的图纸也不配套。
这样吧，你改成A3的图纸，图纸比例从1比100改成1比50。
好不好？」小王回到自己的桌子前面，开始修改图纸。
把图纸比例从1比100改成1比50，到底需要修改哪些东西呢？需要修改图形吗？不需要，因为图形只是「现实世界」和「CAD 的虚拟模型空间」的映射，跟图纸比例完全无关，不论图纸的比例是多少，「现实世界」和「CAD 的虚拟模型空间」之间都是1比1的关系。
这时候需要修改的，仅仅是尺寸标注、文字、标题、轴号这些东西。
所以，小王返回到上面这一步：根据主任的意见，小王把图纸比例修改为1比50。
首先要修改的就是尺寸标注，原先的标注样式是100@100，现在新建一个名为50@50 的标注样式，其余均不变，仅仅把标注特征比例从原先的100改为50。
注意，测量单位比例并不需要修改。
因为这个比例因子只跟「现实世界」和「CAD 的虚拟模型空间」之间的比例有关，跟纸质图纸的图纸比例无关。
定义好这个新的50@50的标注样式之后，把原来的100@100的标注样式改为这个新的50@50的标注样式，调整一下标注的位置。
对比一下横向轴线尺寸标注和纵向轴线尺寸标注的区别，其中看上去变小了的那些已经改为了50@50，看上去比较大的那个还没有修改，仍然为100@100。
如果图纸非常大、非常复杂，不需要用鼠标一个一个点，只需要用快速选择，选择条件为「所有标注样式等于100@100的尺寸标注」，把它们全部选中之后，一次性把它们的属性修改为50@50就行了。
这样一来，所有的尺寸标注都一次性被修改为了新的50@50样式，再调整一下标注的位置，尺寸标注就调整好了：接着再修改图纸里的说明文字，原先是300高的文字，对应于300除以100等于3毫米；现在图纸比例变成了50，所以文字高度在CAD里应该设置为150，对应于150除以50等于3毫米。
同样用快速选择，把图纸里所有300高的文字统一修改为150：选中之后，把高度属性修改为150，修改之后的效果是这样的：下一步就是修改轴号和标题，同样的道理，小王需要把这些也缩小到原来的二分之一。
因为这些都是带属性的块，所以可以快速选择这些块。
如果图形很复杂，可能还有别的图块，这时候就可以用名称属性作为选择的判断条件，然后一次性把这些块的比例修改为0.5：在这里把所有的X、Y、Z 比例改为0.5。
