AutoCAD2010学习笔记

  • 格式：docx
  • 大小：733.80 KB
  • 文档页数：24

一下内容包含autocad2010常用功能的详细介绍，其中包含绝大部分的功能的热键和详细说明，并有大量的图片说明。

CAD快捷键：A 圆弧B 创建块C 圆D 标注样式管理器E 删除F 圆角G 群组H 图案填充I 插入块L 直线M 移动O 偏移P 平移S 拉伸W 外部块V 视图对话框X 分解Z 显示缩放T 多行文字co 复制MI 镜像AR 阵列RO 旋转SC 比例LE 引线管理器EX 延伸TR 修剪ST 文字样式管理器DT 单行文字PO 单点XL 参照线ML 多线PL 多段线POL 多边形REC 矩形SPL 样条曲线EL 椭圆CH 特性CHA 倒角BR 打断DI 查询距离AREA 面积ID 点坐标MA 特性匹配MASSPROP 质量特性LS 列表显示TIME 时间SETTVAR 设置变量LA 图层COLOR 颜色LT 线型管理LW 线宽管理UN 单位管理TH 厚度捕捉TT 临时追踪点FROM 从临时参照到偏移ENDP 捕捉到圆弧或线的最近端点MID 捕捉圆弧或线的中点INT 线、圆、圆弧的交点APPIN两个对象的外观交点EXT 线、圆弧、圆的延伸线CEN 圆弧、圆心的圆心QUA 圆弧或圆的象限点TAN 圆弧或圆的限象点PER 线、圆弧、圆的重足PAR 直线的平行线NOD 捕捉到点对象INS 文字、块、形、或属性的插入点NEA 最近点捕捉A 圆弧B 创建块C 圆D 标注样式管理器E 删除F 圆角G 群组H 图案填充I 插入块L 直线M 移动O 偏移P 平移S 拉伸W 外部块V 视图对话框X 分解Z 显示缩放T 多行文字co 复制MI 镜像AR 阵列RO 旋转SC 比例LE 引线管理器EX 延伸TR 修剪ST 文字样式管理器DT 单行文字PO 单点XL 参照线ML 多线PL 多段线POL 多边形REC 矩形SPL 样条曲线EL 椭圆CH 特性CHA 倒角BR 打断DI 查询距离AREA 面积ID 点坐标MA 特性匹配MASSPROP 质量特性LS 列表显示TIME 时间SETTVAR 设置变量LA 图层COLOR 颜色LT 线型管理LW 线宽管理UN 单位管理TH 厚度标注DLI 线型标注DAL 对齐标注DOR 坐标标注DDI 直径标注DAN 角度标注QDIM 快速标注DBA 基线标注DCO 连续标注LE 引线标注TOL 公差标注DLE 圆心标注DRA 半径标注CAL 计算器Alt+N+Q快速Alt+N+L线型Alt+N+G对齐Alt+N+O坐标Alt+N+R半径Alt+N+D直径Alt+N+A角度Alt+N+B基线Alt+N+C连续Alt+N+E引线Alt+N+T公差Alt+N+M圆心Alt+N+Q倾斜Alt+N+S样式Alt+N+V替代Alt+N+U更新F1: 获取帮助F2: 实现作图窗和文本窗口的切换F3: 控制是否实现对象自动捕捉F4: 数字化仪控制F5: 等轴测平面切换F6: 控制状态行上坐标的显示方式F7: 栅格显示模式控制F8: 正交模式控制F9: 栅格捕捉模式控制F10: 极轴模式控制F11: 对象追踪式控制Ctrl+B: 栅格捕捉模式控制(F9)Ctrl+C: 将选择的对象复制到剪切板上Ctrl+F: 控制是否实现对象自动捕捉(f3)Ctrl+G: 栅格显示模式控制(F7)Ctrl+J:重复执行上一步命令Ctrl+K: 超级链接Ctrl+N: 新建图形文件Ctrl+M: 打开选项对话框AA: 测量区域和周长(area)AL: 对齐(align)AR: 阵列(array)AP: 加载*lsp程系AV: 打开视图对话框(dsviewer)SE:打开对相自动捕捉对话框ST: 打开字体设置对话框(style)SO: 绘制二围面( 2d solid)SP: 拼音的校核(spell)SC: 缩放比例(scale)SN: 栅格捕捉模式设置(snap)DT: 文本的设置(dtext)DI: 测量两点间的距离OI：插入外部对相Ctrl+1: 打开特性对话框Ctrl+2:打开图象资源管理器Ctrl+6: 打开图象数据原子Ctrl+O: 打开图象文件Ctrl+P: 打开打印对说框Ctrl+S: 保存文件Ctrl+U: 极轴模式控制(F10)Ctrl+v:粘贴剪贴板上的内容Ctrl+W: 对象追踪式控制(F11)Ctrl+X: 剪切所选择的内容Ctrl+Y: 重做Ctrl+加密在cad2010中加密码选另存为工具安全选项中输入密码即可（够选加密图形特征则不显示缩略图）直线命令直线命令的快捷键：l是英文line的首字母当需要画水平或是垂直的直线是要把极轴的开关打开在直线工具中当画错了可以再命令栏中输入u 能回到上一步操作删除的快捷键：E相对坐标的输入当输入一点的x左边后默认另一个输入的是角度，这时候输入逗号就能变成坐标形式。

极坐标极坐标的角度是所画直线与水平向右的夹角(夹角的度数不大于180)。

画图时逆时针为正，顺时针为负。

点选一条直线出现的三个蓝色的点成为夹点，拖动夹点可以用来修改线段的长短。

显示所有对象正交模式的开关构造线：数学中的直线构造线的快捷键是XL对象的选择多段线多段线的快捷键是pl点选多段线是整个多段线都可以选中，当点选直线时只能选择一条直线，多段线是一个整体，方便选中，填充多段线还能够画圆弧多短线默认宽度我0，打印宽为0.1设置宽度能画出箭头宽度为整个的线条宽度半宽为线条宽度一半的宽度圆圆的快捷键是C修剪工具修剪工具的快捷键是tr刚刚相交的也不能修剪，不相交的更不能修剪选择修剪工具后按空格然后选择要修剪的对象即可那些是定位尺寸中心线椭圆椭圆的快捷键是EL椭圆弧是按逆时针方向为起点和终点绘制的。

偏移偏移工具的命令为o倒圆角倒圆角的快捷键是F相当于圆命令中的相切相切半径复制复制的快捷键是co旋转旋转的快捷键是ro基点为旋转的中心点边旋转边复制在输入旋转角度前选择复制逆时针旋转为正，顺时针旋转为负镜像命令镜像的快捷键是mi mirror矩形工具矩形工具的快捷键是rec矩形框是一个整体，如果需要单独偏移一条线需要分解成单体分解的快捷键是x两点决定一个矩形矩形中也有倒圆角命令图纸框如果不用装订则a和C的值改为e的值样条曲线样条曲线的快捷键是spl主要用于断裂成裂痕的表示方法如果需要退出需要按三次空格封闭需要按c按空格单机样条曲线会出现夹点，拖动夹点能改变样条曲线的形状正多边形正多边形的快捷键是pol每一条边都相等，内角也相当，正多边形至少有三条边分内接和外借圆点需要按esc退出起辅助作用实用工具点样式制定一个点的快捷键是po定数等分的快捷键是div 保证每段距离相等定距等分的快捷键是me 最后一份可能不相等图案填充图案填充的快捷键是H图案填充的区域必须是封闭的拾取点选择内部点，出现蚂蚁状的线为可见边界，按空格或是回车回到设置界面可以确定或是预览图案填充后颜色或是样式仍可修改，单机要修改的样式，在出现的属性中即可修改或是双击要修改的填充部分在弹出的对话框中修改填充比例影响填充的图案的大小还可以把图案填充按一定角度填充单击以设置新原点，表示以此为原点往其他方向开始填充添加对象应该点选的是填充边界习惯性选择拾取点点点击向右的箭头会出现选择岛的相关选项在自定义中添加图案将做好的图案放到cad安装目录下的support文件夹即可渐变色填充渐变色填充的快捷键是H边界与面域移动的快捷键是M边界能够提取封闭的边界面域的快捷键是reg矩形的快捷键是rec面域不仅要求是封闭的海要求不能有多出的线边界会产生新的对象，面域不会产生新的对象都能够将边组合成一个整体修订云线区域覆盖拉伸拉伸的快捷键是S拉伸相当于把东西拉长或是拉宽拉伸应该从右往左选，并且是选择部分对象比例缩放工具的快捷键是sc与滚动鼠标滚轮是有区别的滚动鼠标滚轮相当于一个物体放在很近或是很遥远的地方的差别实际并没有变化缩放工具能使物体实际产生放大或是缩小选择基点，即选择不动的那一点缩放比例是需要变成的长度除以现在的长度能够输入比例或是分数，但是输入的分数不能是小数延伸命令延伸命令的快捷键是ex选择对象是选择需要延伸到的目的处的线段然后按空格阵列陈列的快捷键是ar竖向的为行，横向的为列如果列为一列，则列偏移量是多少都没什么关系环形阵列的意思是围绕一个中心点旋转阵列项目总数是包含启示选择的那一在内的总数阵列完成发生错误是不能修改的，最好是后退会是删除复制时旋转项目是默认的阵列的角度从阵列的开始位置往末端位置测量倒角倒角的快捷键是cha倒角命令的命令行提示是修剪命令倒角的第一个距离是交点进去的距离，第二个距离是交点进去的第二个距离有倒角距离和倒角距离角度这两种常用拉长命令选择对象后如果需要加多则选择增量夹点的编辑夹点的控制，点选一条线会出现三个夹点，点选中间的夹点可以移动点选端点有直接输入要伸长或是缩短的长度即可达到延长或是缩短的功能点选端点处的夹点，按空格就会相当于中间夹点的功能，相当于移动再按空格会变成再按空格会出现不断按空格会产生不同的命令多段线的编辑编辑多段线的快捷键是pedit选择多段线会出现合并命令可以将其他线合并成多段线编辑顶点样条曲线的编辑如果是简单的编辑样条曲线我们能够单机样条曲线去拉动夹点。

选择编辑样条曲线命令，并选择样条曲线后拟合数据选择添加能够继续沿着样条曲线画下去连续按四次空格退出闭合时首位相接移动顶点可以直接拖动夹点的，没有必要选择优化可以添加控制点按四次空格退出编辑图案填充直接在图案上双击即可，没有必要再选择图案编辑命令对齐命令对齐的快捷键是al 不仅能用于二维还能用于三维输入命令后选择对象是需要对齐的对象源点：一般在需要对齐的对象上选择，目标点：表示需要对齐到的目标二维的没有必要选择第三个源点，俺空格跳过选择是否缩放，如果选择否的话第一个源点与第一个目标点对其，选择是否缩放，如果选择是第一个第二个源点目标点都对齐缩放是按比例缩放打断及打断于点打断：在两点之间打断选定对象快捷键是br打断于点：是在一点打断选定对象选择打断命令后选择对象后系统提示制定第二个打断点因为点选对象是点的那一点是第一点打断后删除两点间的线段打断于点不对对象删除，是将一条线段打成两条线段合并对象合并能够合并直线和圆弧不能合并多段线直线必须是顺延的只是中间断开的时可以的反转命令文字是不能反转临时快的创建创建快的快捷键是B创建块的基点是插入块的落脚点块的单位默认为毫米永久块块的属性输入w命令创建永久块延样条曲线阵列将样条曲线等分，然后插入快就能实现阵列先创建块，然后选择定数等分插入快，图层特性分别控制线的颜色/粗细/形状颜色分别代表RGBRGB色彩模式（也翻译为“红绿蓝”，比较少用）是工业界的一种颜色标准，是通过对红(R)、绿(G)、蓝(B)三个颜色通道的变化以及它们相互之间的叠加来得到各式各样的颜色的，RGB即是代表红、绿、蓝三个通道的颜色，这个标准几乎包括了人类视力所能感知的所有颜色，是目前运用最广的颜色系统之一CMYKCMYK也称作印刷色彩模式，是一种依靠反光的色彩模式，和RGB类似，CMY是3种印刷油墨名称的首字母：青色Cyan、品红色Magenta、黄色Yellow。

合集下载

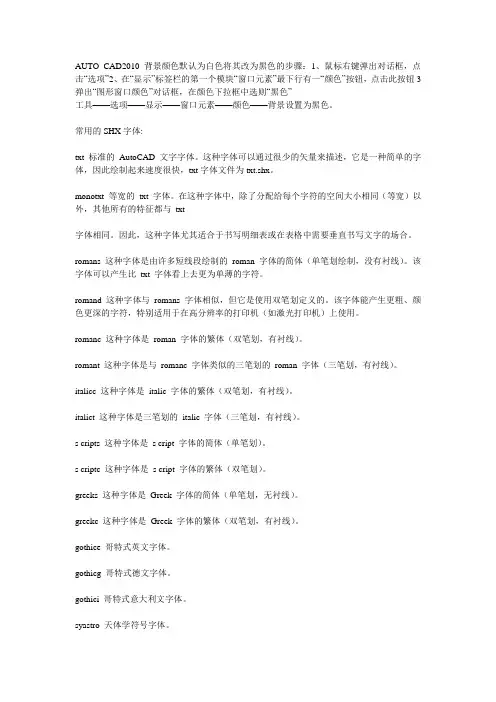

cad2010知识
