2014年九年级物理上学期期中训练题

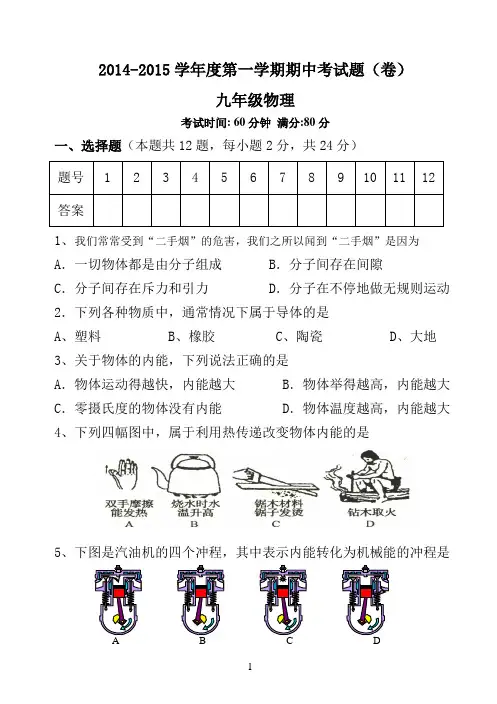

2014-2015学年度第一学期期中考试题（卷）九年级物理考试时间: 60分钟满分:80分一、选择题（本题共12题，每小题2分，共24分）1、我们常常受到“二手烟”的危害，我们之所以闻到“二手烟”是因为A．一切物体都是由分子组成 B．分子间存在间隙C．分子间存在斥力和引力 D．分子在不停地做无规则运动2．下列各种物质中，通常情况下属于导体的是A、塑料B、橡胶C、陶瓷D、大地3、关于物体的内能，下列说法正确的是A．物体运动得越快，内能越大 B．物体举得越高，内能越大C．零摄氏度的物体没有内能 D．物体温度越高，内能越大4、下列四幅图中，属于利用热传递改变物体内能的是5、下图是汽油机的四个冲程，其中表示内能转化为机械能的冲程是6、沙漠地区在日光照射下，比湖泊湿地温度升高得快的原因是A、沙漠地区日照时间较长B、沙吸收的热量多C、沙的密度大D、沙的比热容小7、丝绸和玻璃棒摩擦后，玻璃棒带正电是因为A.玻璃棒中的原子核束缚电子的本领强，失去了电子；B.丝绸上一些正电荷转移到玻璃棒上；C.玻璃棒上的一些正电荷转移到丝绸上；D.玻璃棒上的一些电子转移到丝绸上。

8、如下图所示的电路图中，当开关S闭合后，两盏灯并联的电路是9、如下图所示，两截粗细不同的圆柱形导体接在电源的两极上,其电流为I1和I2，则A、I1 < I2B、I1 = I2C、I1 > I2D、无法确定10、在下图所示的四幅电路中，电流表能够测灯L1电流的是11、当将滑动变阻器的滑片P 向右移动时。

下图中的哪一种连接方法可使变阻器连入电路部分的电阻增大？A 、电源电压B 、灯L 1两端的电压C 、灯L 2两端的电压D 、灯L 1与L 2两端的电压二、填空题（每空1分，共19分）17、电荷的 形成电流，电路中电源外部电流的方向为：电源正极→用电器→ 。

18、有甲、乙、丙、丁四个轻质带电小球，用细线悬挂起来，它们之间的相互作用情况如下图所示，则甲、乙带________电荷，丙丁带________电荷（填“同种”或“异种”）。

2014～2015学年度第一学期期中质量检测九年级物理试题温馨提示：同学们，千万不要忘记将选择题答案填途在答题卡上，祝考试成功！一、选择题（每小题2分，共28分，请将选择题答案涂在答题卡上）1．关于以下现象说法正确的是( )A．雪花漫天飞舞说明分子在做无规则运动B．丝绸摩擦过的玻璃棒靠近带正电的物体时会相互排斥C．在墨水滴入水中的扩散实验中，我们看到了墨水的分子在运动D．由于液体能够流动，而固体不能流动，所以固体分子是静止的2.关于物体的内能，下列说法正确的是（）A．温度为0℃的物体没有内能B．物体内能增加，一定是通过外界对物体做功C．正在沸腾的水吸收热量，温度不变，内能不变D．在相同物态下，同一物体温度降低，它的内能会减少3.当温度降到很低时，某些金属导体如铝在﹣271.76℃以下，铅在﹣265.95℃以下时，电阻就变成了零，这种现象称为超导现象．假如白炽灯的灯丝、电动车内线圈、电饭锅及电熨斗内部电热丝都用超导材料制作，当用电器通电时，假设这些导体的电阻都变为零，下列说法正确的是（）A．白炽灯仍能发光且更省电B．电动机仍能转动且效率更高C．电饭锅仍能煮饭且效率更高D．电熨斗仍能熨烫衣服且更省电4.如图，两个相同规格的电加热器加热质量、初温都相同的不同液体．若液体吸收的热量等于电加热器放出的热量，加热时间相同且液体均未沸腾，则（）A．两杯液体吸收的热量相等B．温度较高的液体比热容较大C．温度较低的液体吸收的热量较多D．温度较高的液体吸收的热量较多5.用同种材料制成两段长度相等，横截面积不同的圆柱形导体，A比B的横截面积大，如图所示，将它们串联在电路中，通过的电流关系是（）6.如图，电源电压不变，两只电表均完好，开关S闭合后，发现只有一只电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是( )A．电压表指针发生偏转，灯光L1短路B．电压表指针发生偏转，灯泡L1断路C. 电流表指针发生偏转，灯泡L2短路D．电流表指针发生偏转，灯泡L2断路7.如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动过程中，下列说法正确的是（）A.电流表的示数变大B.电压表的示数变大C.电压表与电流表示数的比值不变D.电压表示数变大，电流表示数变小8.如图9所示是电阻甲和乙的U-I图象，下列说法正确的是( )A．甲的电阻值保持10Ω不变B．乙的电阻值保持20Ω不变C．甲、乙并联在电路中，当电源电压为2V时，电路总电流为0.3AD．甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W9.电热毯内的电阻丝断了，如果将电阻丝的两个断头接上后继续使用，电热毯的接头处很容易被烧焦，这样做很不安全，接头处的电阻常称为“接触电阻”．下列关于“接触电阻”的判断正确的是（）A．接触电阻较大，它与电阻丝的其他部分串联B．接触电阻较大，它与电阻丝的其他部分并联C．接触电阻较小，它与电阻丝的其他部分串联D．接触电阻较小，它与电阻丝的其他部分并联10.小军采用图4的电路，研究“通过某导体的电流与它的电阻关系”，他分别用5Ω和10Ω的电阻做两次实验，当完成第一次实验后，小军将A、B两点间的电阻R由5Ω更换为10Ω，闭合开关后，滑动变阻器应该（）A. 保持变阻器滑片不动B．将变阻器滑片向右移动C．将变阻器滑片向左移动D．更换阻值更大的滑动变阻器。

2014－2015学年度第一学期期中考试九年级物理试卷一、选择题（共32分．1～8题为单选题，每小题3分；9～10为多选题，全部正确得4分，1、以下4组单位中，分别属于功和功率单位的一组是： A ．J 、J/sB ． N/m 、WC ．J 、W·sD ．N·m 、W/s2、下列情形中，力对物体没有做功的是： A ．举着杠铃不动B ．将弹簧拉力器拉长C ．将实心球抛向空中D ．把掉在地上的羽毛球捡起来3、一个重为2N 的皮球从10m 高处下落到3m 高处的过程中，重力对它所做的功为： A ． 20JB ． 6JC ．14JD ． 26J4、下列现象中，由动能转化为重力势能的是：A ．动车匀速上坡B ．脚踩滑板从高处滑下C ．滚摆自下而上运动D ．火箭加速升空5、关于物体的内能，下列说法正确的是： A ．物体温度升高，它的内能一定增加B ． 物体内能增加，一定要从外界吸收热量C ．温度为0℃的物体没有内能D ． 温度相等的1kg 水和100g 水内能相同 6、用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相排斥，由此可鉴定： A ．小球一定带正电B ．小球一定带负电C ．小球可能带负电，也可能带正电D ．小球可能不带电7、如图1所示是一只磁控猴子，只要你拿走它手上的香蕉，它就不停地大吵大闹；你把香蕉还给它，它就停止吵闹．香蕉的作用相当于电路中的： A ．开关B ．导线C ．电源D ．发声器8、如图2，当开关Ｓ1、Ｓ2同时闭合时，出现的现象是：学校：____________ 班级：____________ 姓名：____________ 座号：____________A ．电源被短路，两灯均不亮B ．两灯均发光C ．L 1不亮，L 2发光D ．L 2不亮，L 1发光9、（多选）在图3所示的滑轮组中，用110N 的力在5s 内把重为200N 的物体匀速提高2m ，则：A ．对重物做的有用功为200JB ．拉力做的总功为220JC ．滑轮组的机械效率约为90.9％D ．拉力做功的功率为88W10、（多选）以下的日常生活事例中，通过做功来改变物体内能的是：A ．太阳能热水器中水的温度升高B ．冬天，用力搓手，手变暖C ．点燃的爆竹腾空而起D ．用水壶烧水，水蒸气将壶盖顶起二、填空题（共20分．每空1分）11、在水平地面上，用50N 的水平拉力拉重为100N 的小车，使小车沿水平方向前进了6m ，这个过程中，拉力所做的功是 J ，重力做的功是 J ．12、如图4所示，用动滑轮将重为10 N 的物块竖直向上匀速提升20 cm ，拉力为6 N ，此过程中拉力做的功为 J ，动滑轮的机械效率为 ；物块在上升过程中，其机械能 (选填“增大”、”减小”或“不变”)．13、如图5所示是某个四冲程内燃机在工作过程中的一个冲程，由图中曲轴的旋转方向可判定这是 冲程，此过程中，将 能转化为 能．14、如图6所示，物体A 重1000N ，在力F 的作用下物体以0.5m/s 的速度沿水平方向匀速前进．若A 与水平面间的摩擦力为物重的1/2，滑轮组的机械效率为80%，则5s 内拉力的有用功是_ _J ，拉力F 是_ N ．图1 图2 图315、水和某液体的质量之比为1:2，升高相同的温度时，吸收的热量之比是1:1，则这种液体的比热容是 ．加热同样多的食品，当燃料完全燃烧时，使用液化石油气的质量只需蜂窝煤质量的三分之一，由此可见，液化石油气的热值比蜂窝煤的热值_____(选填“大”或“小”)．16、用电水壶加热20℃的水，如果将壶内的水温升高60℃，水吸收的热量是5.04×105J ，那么壶内水的质量是kg ；水的比热容较大，在日常生活中有许多应用，请举出一个实例： ．17、实验室中常用 来检验物体是否带电．其工作原理是：当一部分电荷转移到金属箔上，两片金属箔由于带 电荷，相互 而张开；工厂里常用一块带电的金属板，将浮尘吸附在金属板上，这种静电除尘的原理是 ．18、如图7所示的电路中，要使灯泡L 1和L 2组成串联电路，应该只闭合开关 ；若只要L 2发光，应只闭合开关 (选填“S 1”、“S 2”或“S 3”)．三、作图与简答题（共12分．每小题4分）19、某同学通过一滑轮组将重为320N 的物体匀速提起只用了100N 的力，已知该滑轮组的机械效率为80%，请你选取图8中适当的滑轮组并画出符合此要求的绳子的绕法． 20、请根据图9所示的实物图，在其右边的虚线框内画出对应的电路图（要注明元器件的编号）．图4 图6 图7图5 图9图821、用所学的物理知识解释以下现象：⑴用打气筒给自行车打气，打完气后，摸一摸打气筒的外壁，发现外壁变热了． 答：⑵把打好气的轮胎放置一段时间，使轮胎里外的温度一致，然后旋动气门芯将轮胎放气，同时把温度计上的玻璃泡置于气门芯处喷出的气流中，这时会看到温度计的示数逐渐变小，表明气流的温度低于当时的气温． 答：四、实验、探究题（共22分．每空1分，第23小题作图2分）22、图10是探究“物体动能的大小与哪些因素有关”的实验装置，实验中让同一钢球从斜面上不同的高度由静止滚下，碰到同一木块上：⑴实验中探究的是 （填“钢球”或“木块”）物体的动能与 的关系． ⑵实验中物体动能的大小是通过观察 （填“s ”或“h ”）的大小来反映的，这种常用的实验方法称为 法．⑶若要在图10的基础上继续探究物体动能的大小与质量的关系，应控制图中的 （选填m 、h 或s ）不变．23、某小组通过实验测算如图11（甲）滑轮组的机械效率，记录数据如下表．图10⑴完成表格填写.⑵若在图甲实验装置的基础上，减少一只钩码，再测出滑轮组的机械效率，则机械效率跟原来相比将 （选填“不变”、“变小”或“变大”）．⑶有同学想进一步探究滑轮组的机械效率是否与滑轮组中细绳的绕法有关．根据探究目的，他们测算出如图11 (甲)所示的滑轮组的机械效率后，请你在图11(乙)中画出下一步实验所需的组装图．24、小红同学学习了燃料的热值后，自己设计了一个实验来探究煤油和菜籽油热值的大小关系．他在实验时组装了如图12所示的两套规格完全相同的装置，并每隔1min 记录了杯中水的温度．⑴在安装、调整实验器材时，科学合理的顺序是 （甲图中）：先固定 的位置，再调整 固定 的位置（选填“A”或“B”）．⑵为保证实验结论的可靠，实验时应控制两套装置中相同的量有：加热时间、水的 和 ．⑶通过表中记录的数据，你认为煤油和菜籽油两种燃料中，热值较大的是 ；理由是． ⑷该同学实验前用天平测出了烧杯中水的质量及两油灯中燃料的质量，并记录数据利用公式Q 吸＝cm （t —t 0）计算出了水吸收的热量，他认为通过这些数据能准确地计算出煤油和菜籽油热值．你认为他的计算结果可靠吗？ ； 理由是 ．25、上课时，物理老师向大家出示了一块木板，木板的正面朝向同学们，大家可以看到上面安装了两个灯座和灯泡，一个开关，如图13所示．老师合上开关后，可以看到，两个小灯泡都发光；断开开关，两个小灯泡都不发光．这两只灯泡是串联还是并联呢？图11图12老师要求小明在不观察木板背面电路连接的情况下，想办法判断出这两只小灯泡的连接情况．小明的正确做法是：合上开关后，，观察，若，则这两只小灯泡为连接．五、计算题（共14分．第26小题8分，第27小题6分）26、如图所示，滑轮组的机械效率为80%，设重为1600N的物体以0.4m/s的速度匀速上升，求：①拉力F的大小；②10s内拉力做的功；③拉力的功率；④如果物体重为1000N，求滑轮组此时的机械效率。

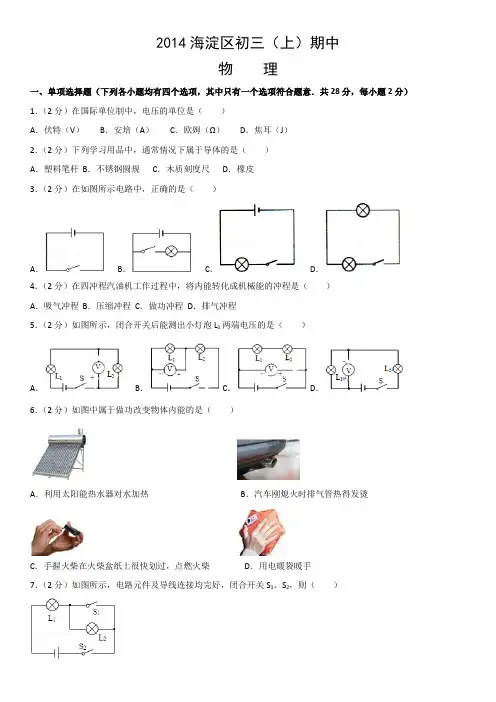

2014海淀区初三（上）期中物理一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意．共28分，每小题2分）1．（2分）在国际单位制中，电压的单位是（）A．伏特（V）B．安培（A）C．欧姆（Ω）D．焦耳（J）2．（2分）下列学习用品中，通常情况下属于导体的是（）A．塑料笔杆B．不锈钢圆规C．木质刻度尺D．橡皮3．（2分）在如图所示电路中，正确的是（）A．B．C．D．4．（2分）在四冲程汽油机工作过程中，将内能转化成机械能的冲程是（）A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程5．（2分）如图所示，闭合开关后能测出小灯泡L1两端电压的是（）A．B．C． D．6．（2分）如图中属于做功改变物体内能的是（）A．利用太阳能热水器对水加热B．汽车刚熄火时排气管热得发烫C．手握火柴在火柴盒纸上很快划过，点燃火柴D．用电暖袋暖手7．（2分）如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则（）A．L1不能发光，L2能发光B．L1能发光，L2不能发光C．L1、L2都能发光D．L1、L2都不能发光8．（2分）如图所示电路中，下面说法正确的是（）A．只闭合S1，两个灯泡串联B．只闭合S2，两个灯泡串联C．只闭合S3，两个灯泡串联D．同时闭合S1、S3，两灯泡串联9．（2分）下列过程中，属于动能转化为重力势能的是（）A．水从高处往下泻落B．骑自行车下坡，不蹬脚踏板，车速越来越大C．小孩从滑梯上匀速滑下D．跳高运动员从起跳到越杆的过程10．（2分）如图所示为滑动变阻器的结构示意图，将滑动变阻器的两个接线柱接到电路中，要求滑片向左移动时，电路中的电流逐渐变小，连入电路中的接线柱可能是（）A．A和B B．A和C C．C和D D．D和B11．（2分）“回力”玩具车，玩耍时要先用手压住，往后退一点，松手后才能往前跑．“用手压住，往后退”是存贮了（）A．弹性势能B．重力势能C．动能D．惯性12．（2分）如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表．闭合开关S后，若两灯都能发光，则（）A．a、b均为电流表B．a、b均为电压表C．a为电流表，b为电压表 D．a为电压表，b为电流表13．（2分）如图所示电路中，电源两端电压保持不变，闭合开关后，将滑动变阻器R的滑片P向左移动，在此过程中下列判断正确的是（）A．电压表V1示数变小，电压表V2示数变小B．电流表A示数变小，电压表V1示数不变C．电压表V1示数不变，灯泡L亮度变亮D．电压表V1示数变小，电压表V2示数变大14．（2分）如图所示电路，电源两端电压保持不变．闭合开关S，当滑动变阻器的滑片P从C点滑至B时，电压表V1的示数从U1变为U1′，电压表V2的示数从U2变为U2′，电流表A的示数从I变为I ′，下列判断正确的是（）A．＞B．|U1′﹣U1|＜|U2′﹣U2|C．U1′＞U1，U2′＞U2，I′＜I D．U1′＜U1，U2′＞U2，I′＜I二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个．共12分，每小题3分．每小题选项全选对的得3分，选对但不全的得2分，有错选的不得分）15．（3分）小明同学使用手电筒时发现小灯泡不亮，在进行检修前，他对造成该现象的原因进行了以下几种猜测，其中可能的是（）A．小灯泡灯丝断了B．通过小灯泡电流太小C．小灯泡接触不良D．开关处出现了短路16．（3分）下列说法正确的是（）A．当导体两端电压为零时，导体电阻也为零B．当电流通过金属导体时，电子定向移动方向与电流方向相反C．电阻的大小与电压成正比，与电流成反比D．在温度相同的情况下，长度相同的铜导线，较细的那根电阻一定大17．（3分）关于温度、热量和内能，下列说法正确的是（）A．温度高的物体内能不一定多B．物体的温度越高所含的热量越多C．物体的温度不变，物体的内能就一定不变D．内能少的物体也可能将能量传给内能多的物体18．（3分）小明根据下表所提供的几种物质的比热容得出以下结论，其中正确的是（）几种物质的比热容c/[J﹒（kg﹒℃）﹣1]水 4.2×103冰 2.1×103酒精 2.4×103铝0.88×103水银0.14×103铜0.39×103A．质量相同的水和冰，降低相同的温度，水放出的热量较多B．液体的比热容一定大于固体比热容C．质量相等的水和酒精，吸收相等的热量后（均未沸腾），酒精的温度变化较大D．质量相等的铝块和铜块吸收相等的热量后，铝块升高的温度一定较高三、填空题（共12分，每小题2分）19．（2分）劣质的板材、涂料、胶粘剂等材料含有较多的甲醛、苯、二甲苯等有毒有机物，用来装修房屋，会造成室内环境污染，这种现象在夏天特别严重．这是因为房屋内温度越高，有毒有机物的分子运动越剧烈，使得现象更明显．20．（2分）完全燃烧2kg的酒精所放出的热量J．（酒精的热值为3.0×107J/kg）21．（2分）验电器带电后，两个金属箔片张开一个角度．关于这个现象，是因为金属箔片上带的同种电荷相互，而使两个金属箔片张开一个角度．22．（2分）2014年8月19日11时15分，我国在太原卫星发射中心用长征四号乙运载火箭成功发射高分二号遥感卫星，卫星顺利进入预定轨道，高分二号卫星的空间分辨率优于1m，同时还具有高辐射精度、高定位精度和快速姿态机动能力等特点，标志着中国遥感卫星进入亚米级“高分时代”．这颗卫星在加速升空过程中机械能．（选填“增大”、“不变”或“减小”）23．（2分）如图所示，电源两端电压保持不变，R t为一热敏电阻，其阻值随温度的升高而减小．闭合开关，电流表示数为I；当R t温度降低时，电流表示数I．（选填“大于”、“等于”或“小于”）24．（2分）如图所示，电源两端电压U=3V保持不变．当开关S1闭合、S2断开，滑动变阻器滑片P在AB中点时，电压表示数为U1，电流表示数为I1；当滑动变阻器滑片P移至B端时，电压表示数为U2，电流表示数为I2；当开关S1、S2都闭合，滑动变阻器滑片P移至A端时，电流表示数为I3．已知R2=1Ω，U1：U2=3：4，I2：I3=1：6．则当开关S1闭合、S2断开，滑动变阻器滑片P在中点时，电流表示数I1为A．四、实验与探究题（共35分，25～30题各2分，31～36题各3分，37题5分）25．（2分）如图所示的电阻箱的示数是Ω．26．（2分）如图甲所示电路，当开关S闭合后，电流表的指针偏转如图乙所示，由图可知通过灯泡L1电流是A．27．（2分）如图甲所示，电源电压恒定，当开关S1闭合、S2断开时，电压表的示数如图乙所示，则灯L1两端电压为V．28．（2分）请根据图所示的实物图，在方框内画出对应的电路图．29．（2分）如图所示，将小球放在相同的斜面上自由滚下，撞击静止在水平面上的木块．图所示实验能说明物体的动能与物体的速度大小有关的是和．（选填“甲”、“乙”或“丙”）30．（2分）改变内能有不同的方式．如图所示，是一个配有活塞的厚壁玻璃筒里放一小块蓬松的硝化棉，当迅速压下活塞时，可看见筒内硝化棉燃烧起来．这是通过方式使玻璃筒内的空气内能增加，温度升高，达到硝化棉的燃点，使硝化棉燃烧．31．（3分）为了比较水和食用油的比热容，小明用两个相同的装置做了如图所示的实验．实验数据记录如表．物质质量m/g 初温t1/℃加热时间t/min 末温t2/℃水100 25 5 45食用油100 25 5 65（1）从表中数据可知，加热结束时，食用油升高的温度比水升高的温度（选填“高”或“低”）；（2）在此实验中，如果要使水和食用油升高相同的温度，就要给水加热更长时间，此时，水吸收的热量（选填“大于”、“小于”或“等于”）食用油吸收的热量．（3）实验表明，（选填“水”或“食用油”）比热容更大．32．（3分）如图所示，用装有细沙的容器、桌面粘有橡皮泥的三条腿小桌和质量不同的木块做“探究重力势能大小与哪些因素有关”的实验．（1）该实验是通过观察比较来间接判断物体重力势能大小的．（2）实验中采用质量不同的木块，是为了探究物体重力势能大小与物体的关系，操作时应该让木块从（选填“相同”或“不同”）的高度自由下落．（3）若要探究物体重力势能大小与物体高度的关系，让的木块从自由下落砸到小桌表面上，观察小桌腿陷入细沙中的深度．33．（3分）小明和小红在探究“导体的电阻跟哪些因素有关”的问题时，他们做了如下的猜想：猜想1：导体的电阻可能跟导体的横截面积有关；猜想2：导体的电阻可能跟导体的长度有关；猜想3：导体的电阻可能跟导体的材料有关．（1）小明为了验证猜想1，利用图1做了如下设计：①先将导线夹M、N分别接到一根镍铬合金丝两端，闭合开关，记下电流表示数；②然后将镍铬合金丝从中间对折，再将导线夹M、N分别接到对折后的镍铬合金丝两端，闭合开关，记下电流表示数；比较两次实验记下的电流表示数大小，即可验证猜想1是否正确．你认为该同学的设计能否验证猜想1并给出解释理由：．小红选择了如图2所示的器材．演示板上固定了四根金属丝，a，b，c三条长度均为0.8m，d的长度为0.5m，a、b 的横截面积相同，材料不同；a、c的材料相同，但c的横截面积大于a；a、d的材料和横截面积都相同．小红记录实验数据如表．实验步骤 1 2 3 4 MN两端连接的金属丝 a b c d电流表示数/A 0.46 0.6 0.92 0.94 （2）比较实验步骤，可得出结论：当材料和横截面积相同时，导体长度越长，电阻越大．（3）比较步骤1和3，可得出结论：当长度和相同时，导体的横截面积越小，电阻越大．34．（3分）下表是小文“探究电流与电阻的关系”时记录的实验数据，请根据表格中的数据归纳出电流I与电阻R的关系式为：在电阻两端电压不变情况下，I=．R/Ω 5 10 15 20 25 30I/A 1.2 0.6 0.4 0.3 0.24 0.235．（3分）小明利用阻值为R0的定值电阻和一块电流表测量未知电阻R x的阻值．他选择了满足这个实验要求的器材，并连接了部分实验电路，如图所示．（1）为了测出电阻R x的阻值，请添加一根导线完成如图所示的实验电路的连接．（2）请把小明的实验步骤补充完整：①只闭合开关S2时，记录电流表的示数为I1；②时，记录电流表的示数为I2．③请用I1、I2和R0表示R x．R x=．36．（3分）如图所示，在封闭盒子上表面有两个小灯泡和一个开关，它们的连线电路在盒子内，无法看到．已知闭合开关时两灯均亮，断开开关时，两灯均熄灭，这两个小灯泡是串联还是并联，请写出你的判断方法：．37．（5分）实验桌上有如下实验器材：满足实验要求的电源（电源两端的电压一定）、阻值已知的定值电阻和开关各1个，电阻箱（电路图符号）一个，电流表一块，导线若干．请选用上述实验器材，设计一个实验证明：两个电阻R1与R2并联时，如果R1的阻值保持不变，则电路中总电流I与通过支路电阻R2的电流I2的关系为：I=I2+b （b为常量）．请画出实验电路图，写出实验步骤，画出实验数据记录表．五、计算题（共13分，38题6分，39题7分）38．（6分）如图所示，电源两端电压U=3V保持不变．闭合开关S，电流表A1的示数I1为0.3A，电流表A2的示数I2为0.5A．求：（1）通过R2的电流；（2）定值电阻R1的阻值；（3）电路总电阻．39．（7分）冬季，养鸡场为了提高产蛋量，夜间需要在鸡舍里用电热器加热并用灯泡照明；白天只需要在鸡舍里用电热器加热，不需要用灯泡照明．小阳根据上述要求设计了一种加热照明装置，这个装置的电路图如图所示，电阻R1和R2是两个用来加热且阻值不变的电阻丝，灯L的是阻值为242Ω的照明灯泡（不考虑灯丝电阻随温度的变化），开关S1、S2的通断只有两种状态，一种是同时断开，另一种是同时闭合．该装置从早晨7：00至17：00处于白天工作状态，连续正常工作10h，这段时间内电流表的示数为5.5A；该装置从17：00至第二天早晨7：00处于夜间工作状态，连续正常工作14h．已知：电源两端的电压U恒为220V，=．求：（1）画出白天和黑夜工作的等效电路图；（2）电阻R2的阻值；（3）该装置处于夜间工作状态时，电流表的示数．物理试题答案一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意．共28分，每小题2分）1．【解答】在国际单位制中伏特（V）是电压的单位，安培（A）是电流的单位，欧姆（Ω）是电阻的单位，焦耳（J）是电能的单位．故选A．2．【解答】塑料、橡皮、木质刻度尺，不容易导电，它们都是绝缘体；不锈钢圆规是金属，属于导体．故选B．3．【解答】电路的四个基本组成部分是：电源、用电器、开关和导线．A图没有用电器，不正确；B图是短路，不正确；C图符合电路的组成，正确；D图无电源，不正确．故选C．4．【解答】在做功冲程中，两个气门关闭，活塞下行带动曲轴转动做功，气体的内能转化为机械能；故选：C．5．【解答】A、电压表与灯泡L2并联，故A选项错误；B、电压表与灯L1并联，但是正负接线柱接反了，故B选项错误；C、电压表并联在电源两端，并且正负接线柱接反了，故C选项错误；D、电压表符合电压表的正确使用方法，并且与L1并联，故D选项正确．故选D．6．【解答】A、利用太阳能热水器对水加，水温升高，通过热传递改变内能，故不符合题意；B、汽车刚熄火时排气管热得发烫，通过热传递改变内能，故不符合题意；C、火柴擦燃，即摩擦生热，通过做功改变内能，故符合题意；D、用电暖袋暖手，水温度升高，通过热传递改变内能，故不符合题意；故选C．7．【解答】闭合开关S1、S2，电路为L1的基本电路，L2被短路，故L1能发光，L2不能发光．故选B．8．【解答】A、只闭合S1，电路处于断开状态，故A错误；B、只闭合S2，电流依次经过两个灯泡回到电源负极，因此两个灯泡串联，故B正确；C、只闭合S3，电路为L1的基本电路，故C错误；D、同时闭合S1、S3，电路为L2的基本电路，故D错误．故选B．9．【解答】A、水从高处往下泻落，高度减小，重力势能减小，动能增加，重力势能转化为动能，故A不符合题意；B、骑自行车下坡，不蹬脚踏板，车速越来越大，质量不变，高度减小，重力势能减小，速度增大，动能增大，重力势能转化为动能，故B不符合题意；C、小孩从滑梯上匀速滑下，高度减小，重力势能减小，速度不变，动能不变，故C不符合题意；D、跳高运动员从起跳到越杆的过程中高度增加，重力势能增加，速度减小，动能减小，故动能转化为重力势能，故D符合题意．故选：D10．【解答】A、接A和B时，连入电路中的是一个定值电阻（最大电阻），这种接法是不能变阻的，也就无法改变电流，这种接法不符合题意；B、接A和C时，连入电路中的电阻丝是滑片的左部分．当滑片P向左滑动时，电阻丝长度变短，电阻变小，则电流变大，这种接法不符合题意要求；C、接C和D时，变阻器相当于导线，故移动滑片，阻值不变，所以电流不变，故不符合题意；D、接B和D时，连入电路中的电阻丝是滑片的右部分．当滑片P向左滑动时，电阻丝长度变长，电阻变大，则电流变小，这种接法符合题意要求；故选D．11．【解答】“用手压住，往后退”使弹簧发生形变，储存了弹性势能，松手后使弹性势能转化为动能．故选A．12．【解答】如果两个灯泡串联，无论a、b是什么仪表，L2都会被短路，故电路不可能为串联；那么两个灯泡的连接方式一定为并联，所以为了使灯L1、L2正确发光，a处相当于导线，即电流表；b处不能形成通路，否则会形成电源短路，故b处为电压表．故选C．13．【解答】闭合开关S后，将滑动变阻器R的滑片P向左移动的过程中，电路电阻变大，根据欧姆定律可知电路电流变小，电流表示数变小，灯泡两端的电压变小，即电压表V1示数变小，灯泡变暗，滑动变阻器两端电压变大，即电压表V2示数变大．故选D．14．【解答】A、电压表V2测量两个定值电阻的总电压，电流表测量电路电流．由于定值电阻阻值不变，所以．此选项错误；B、当滑动变阻器的滑片P从C点滑至B时，滑动变阻器接入电路电阻增大，因为串联电路用电器两端电压与其阻值成正比，所以滑动变阻器两端电压增大，定值电阻R1、R2两端电压都减小，电压表V2示数由UU2变为U2′，变化幅度较大；而电压表V1示数由于R1两端电压减小，滑动变阻器两端电压增大，示数从U1变为U1′，所以变化幅度较小．此选项正确；C、D、当滑动变阻器的滑片P从C点滑至B时，滑动变阻器接入电路电阻增大，因为串联电路用电器两端电压与其阻值成正比，所以滑动变阻器两端电压增大，定值电阻R1、R2两端电压都减小，所以U2′＜U2，U1′＞U1；由于电源电压不变，整个电路电阻增大，所以I′＜I．此两选项均错误．故选B．二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个．共12分，每小题3分．每小题选项全选对的得3分，选对但不全的得2分，有错选的不得分）15．【解答】A、灯丝断了，是发生断路；B、通过小灯泡电流太小，灯泡的实际功率远远小于额定功率，因此不发光；C、小灯泡的灯头接触不良，是发生断路；D、连接灯泡的导线两端连接到了一起，是发生短路；故选ABC．16．【解答】A、导体的电阻是导体本身的一种性质，导体两端电压为零时，导体电阻是不变的，故错误；B、金属导体是通过自由电子导电的，自由电子是负电荷，故当电流通过金属导体时，电子定向移动方向与电流方向相反，故正确；C、导体的电阻是导体本身的一种性质，即使导体两端的电压改变，通过导体的电流改变，但其电阻是不会改变的，故错误；D、在温度相同的情况下，长度相同的铜导线，较细的那根横截面积小，即其电阻一定大，故正确；故选BD．17．【解答】A、因为物体的内能不仅与温度有关，还与质量和状态有关，所以温度高的物体内能不一定多；故A正确；B、热量是一过程量，描述它的术语是“吸收”和“放出”，不能用含有．故B不正确．C、物体的内能不仅与温度有关，内能的大小还与质量和状态有关．故C不正确．D、发生热传递的条件是：有温度差，传递内能的多少叫热量，所以物体的内能小，但可能温度高，所以“内能小的物体也可能将内能转给内能大的物体”，故D正确．故选AD．18．【解答】A、质量相同的水和冰降低相同的温度，根据Q=cm△t，比热容大的物质，放出的热量多，此选项正确；B、液体物质的比热容不一定比固体物质的比热容大，例如水银的比热容就比冰、铝、铜的比热容小，此选项错误；C、由于水的比热容最大，故相同质量的水和酒精相比较，在吸收相同的热量的情况下，由于水的比热容最大，水的温度变化小，即水温度升高的最慢，酒精温度升高的幅度大，此选项正确；D、由于铝的比热容大，故相同质量的铝和铜相比较，在吸收相同的热量的情况下，铝升高的温度小，此选项错误．故选AC．三、填空题（共12分，每小题2分）19．【解答】组成这些有毒有机物的分子永不停息地做无规则的运动，通过扩散有毒物质充满整个空间，造成室内环境污染；夏天天气比较炎热，物体温度较高，温度越高，分子的无规则运动越剧烈，使得扩散现象更明显，污染会更严重．故答案为：扩散．20．【解答】Q放=mq=2kg×3×107J/kg=6×107J．故答案为：6×107．21．【解答】验电器的金属箔片张开是因为同种电荷互相排斥．故答案为：排斥．22．【解答】加速升空的过程，卫星的速度增大，动能增大，高度增大，重力势能增大，因此卫星的机械能增大．故答案为：增大23．【解答】因为热敏电阻的阻值随温度的升高而减小，因此当R t温度降低时，热敏电阻接入电路的阻值变大，由欧姆定律可知，电路中的电流变小，因此电流表的示数小于I．故答案为：小于．24．【解答】当开关S1闭合、S2断开，滑动变阻器滑片P在AB中点时，等效电路图如图甲所示；当当开关S1闭合、S2断开，滑动变阻器滑片P移至B端时，等效电路图如图乙所示；当开关S1、S2都闭合，滑动变阻器滑片P移至A端时，等效电路图如图丙所示．由I=，且U1：U2=3：4，∴===2×=，∵电源的电压不变，∴∴===，解得：R3=2R1，∵串联电路中总电阻等于各分电阻之和，∴图乙中的电流I2====，∵并联电路中各支路两端的电压相等，且干路电流等于各支路电流之和，∴图丙中的干路电流I3=+=+=+3A，∵I2：I3=1：6，∴I3=6I2，即+3A=6×，解得：R1=1Ω，则R3=2R1=2×1Ω=2Ω，图甲中I1===1.5A．故答案为：1.5．四、实验与探究题（共35分，25～30题各2分，31～36题各3分，37题5分）25．【解答】电阻箱的示数：R=2×1000Ω+1×10Ω+4×1Ω=2014Ω．故答案为：2014．26．【解答】此时电流表的量程是0～0.6A，故其分度值是0.02A，故此时的电流表的示数是0.3A，电流表是测量的灯泡L1的电流，故为0.3A；故答案为：0.3；27．【解答】由图知，两灯泡串联，当开关S1闭合、S2断开时，电压表测量L1两端的电压，此时电压表所选量程为0～3V，分度值为0.1V，其示数为2.5V．故答案为：2.5．28．【解答】电流从电源的正极出发依次经过开关、两个灯泡回到负极即可，如下图所示：29．【解答】（1）小球动能的大小是通过小球对木块做功的多少来体现出来的，木块运动的距离越长，就表示小球的动能越大．（2）动能的大小与质量和速度大小有关，要研究物体动能与物体的速度有关时，必须控制质量一定，改变物体的速度．因此符合条件的是甲、丙两图．故答案为：甲，丙30．【解答】下压活塞时，活塞压缩气体做功，机械能转化为内能，使气体的内能增大、温度升高，当达到棉花的燃点，使棉花燃烧．所以这一过程是通过做功改变物体内能的．故答案为：做功．31．【解答】（1）由表中实验数据可知，表中数据可知，水与食用油的初温相等，食用油的末温大于水的末温，食用油升高的温度比水升高的温度高．（2）用相同的酒精灯对液体加热，相等时间内液体吸收的热量相等，加热时间越长，液体吸收的热量越多，如果要使水和食用油升高相同的温度，就要给水加热更长时间，此时，水吸收的热量大于食用油吸收的热量．（3）由Q=cm△t知：质量相同的物质，吸收相等的热量升高的温度越低，物质的比热容越大，由于质量相同的水与食用油吸收相等的热量水升高的温度低，则水的比热容更大．故答案为：（1）高；（2）大于；（3）水．32．【解答】（1）由题意知，实验是通过观察比较小桌在沙子中下陷的深度来间接判断物体重力势能大小的；（2）实验中采用质量不同的木块，是为了探究重力势能与质量的关系，在探究过程中要注意保持物体从同一高度由静止落下．（3）若要探究物体重力势能大小与物体高度的关系，则需让质量相同木块从不同高度下落，比较小桌下陷的深度．故答案为：（1）小桌腿陷入细沙中的深度；（2）质量；相同；（3）质量相同；不同高度．33．【解答】（1）探究导体的电阻可能跟导体的横截面积有关，需要控制材料和长度相同，改变横截面积，在本题中材料相同，但长度不同，对折后长度和横截面积的发生不会，故不能验证猜想；（2）a和d金属丝的材料和横截面积都相同，只有长度不同，a长度均为0.8m，d的长度为0.5m，通过a的电流小，根据R=可得出结论：比较实验步骤1和4，当材料和横截面积相同时，导体长度越长，电阻越大；（3）比较步骤1和3中，a和c导线长度和材料相同，a的横截面积小，电流小，可得出结论：当长度和材料相同时，导体的横截面积越小，电阻越大．故答案为：（1）不能；因为电阻丝长度发生了变化；（2）1和4；（3）材料．34．【解答】根据表中电阻和电流的数据，由I=的变形公式U=IR可得：U=IR=1.2A×5Ω=6A•Ω，U=IR=0.6A×10Ω=6A•Ω，U=IR=0.4A×15Ω=6A•Ω，…所以电流I与电阻R的关系式为I==．故答案为：．35．【解答】（1）使已知定值电阻和被测电阻并联，电流表串联在电路中，测串联电路的电流．再把被测电阻断路，只有已知电阻接在电路中，测此时电路的电流．根据两种电路状态下电源电压相等求解．如下图．（2）只闭合开关S2时，电路为R x的简单电路，电流表的示数为I1；开关S1、S2都闭合时，电路为R0、R x并联，电流表的示数为I2．因电源的电压不变，所以并联时通过R x的电流不变，。
