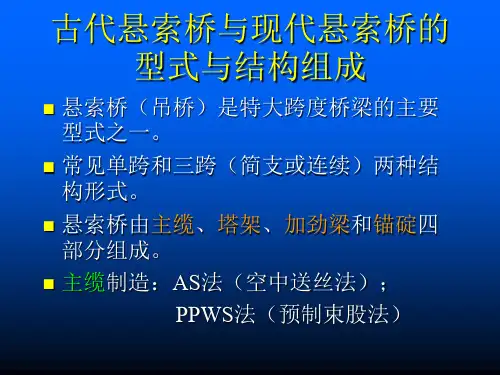

古代悬索桥与现代悬索桥的型式与结构组成

悬索桥的结构原理、力学性能及建造方法一、原理悬索桥中最大的力是悬索中的张力和塔架中的压力。

由于塔架基本上不受侧向的力，它的结构可以做得相当纤细，此外悬索对塔架还有一定的稳定作用。

假如在计算时忽视悬索的重量的话，那么悬索形成一个双曲线。

这样计算悬索桥的过程就变得非常简单了。

老的悬索桥的悬索一般是铁链或联在一起的铁棍。

现代的悬索一般是多股的高强钢丝。

二、结构悬索桥的构造方式是19世纪初被发明的，许多桥梁使用这种结构方式。

现代悬索桥，是由索桥演变而来。

适用范围以大跨度及特大跨度公路桥为主，当今大跨度桥梁全采用此结构。

是大跨径桥梁的主要形式。

悬索桥是以承受拉力的缆索或链索作为主要承重构件的桥梁，由悬索、索塔、锚碇、吊杆、桥面系等部分组成。

悬索桥的主要承重构件是悬索，它主要承受拉力，一般用抗拉强度高的钢材（钢丝、钢缆等）制作。

由于悬索桥可以充分利用材料的强度，并具有用料省、自重轻的特点，因此悬索桥在各种体系桥梁中的跨越能力最大，跨径可以达到1000米以上。

1998年建成的日本明石海峡桥的跨径为1991米，是目前世界上跨径最大的桥梁。

悬索桥的主要缺点是刚度小，在荷载作用下容易产生较大的挠度和振动，需注意采取相应的措施。

三、性能按照桥面系的刚度大小，悬索桥可分为柔性悬索桥和刚性悬索桥。

柔性悬索桥的桥面系一般不设加劲梁，因而刚度较小，在车辆荷载作用下，桥面将随悬索形状的改变而产生S 形的变形，对行车不利，但它的构造简单，一般用作临时性桥梁。

刚性悬索桥的桥面用加劲梁加强，刚度较大。

加劲梁能同桥梁整体结构承受竖向荷载。

除以上形式外，为增强悬索桥刚度，还可采用双链式悬索桥和斜吊杆式悬索桥等形式，但构造较复杂。

桥面支承在悬索（通常称大揽）上的桥称为悬索桥。

英文为Suspension Bridge，是“悬挂的桥梁”之意，故也有译作“吊桥”的。

“吊桥”的悬挂系统大部分情况下用“索”做成，故译作“悬索桥”，但个别情况下，“索”也有用刚性杆或键杆做成的，故译作“悬索桥”不能涵盖这一类用桥。

悬索桥的名词解释悬索桥作为一种重要的桥梁结构，可以追溯到古代的索桥和吊桥。

它是一种通过悬挂在主横梁（主塔或主墩）上的吊索或钢缆来支撑主梁或桥面的桥梁类型。

悬索桥的设计独特，具有许多独立的悬索，每个悬索支撑着一个悬挂桥面的小梁，它们与主横梁相连。

本文将对悬索桥的结构原理、历史和现代运用进行解释。

一、悬索桥的结构原理悬索桥的结构原理可以简单概括为“荷载由悬索承受、主梁承担，通过主塔或主墩传递至基础”，这种结构使得悬索桥在跨越大距离时具有很大的优势。

悬索桥所采用的启樑种类包括斜拉桥、单索斜拉桥、多索斜拉桥等。

最常见的悬索桥是单塔或多塔的悬索桥，其中主梁和悬索形成了一个受拉伸力作用的三角形结构。

悬索桥还包括悬索、主梁和桥塔等组成部分。

二、悬索桥的历史悬索桥的历史可以追溯到公元前2000年的中国。

早在商朝，我国古代工匠们就开始建造用悬挂方式跨越河流的桥梁。

据文献记载，赵国工匠李之荣设计了我国著名的古长江悬索桥——赵州桥。

在古罗马时期，罗马人也开始建造各式各样的悬索桥。

而现代的悬索桥则在18世纪末到19世纪初开始崛起。

世界上第一座现代悬索桥是建于英国的珀思悬索桥。

三、现代悬索桥的运用悬索桥在现代被广泛用于大型跨海、河流以及深谷的桥梁跨越。

世界上最长的悬索桥是中国的杭州湾跨海大桥，全长约36.7公里，它连接了浙江宁波和上海嘉兴，大大缩短了两地的交通时间。

此外，美国的金门大桥、澳大利亚的悉尼海港大桥等世界著名的悬索桥也在各自地区担负着重要的桥梁交通功能。

悬索桥不仅在交通方面起到重要作用，其独特的结构和美学价值也使其成为一种重要的建筑艺术形式。

例如，中国的云南元阳梯田悬索桥和美国的冲绳县立図書館悬索桥等，以其精美的造型和独特的设计成为当地的重要旅游景点。

四、悬索桥的优缺点悬索桥作为一种重要的桥梁类型，具有许多优点。

首先，悬索桥可以跨越大距离，而不需要中间支撑，这种能力使得它在建造长跨度桥梁中具有优势。

其次，悬索桥的结构使得其具有较好的稳定性和抗风性能。

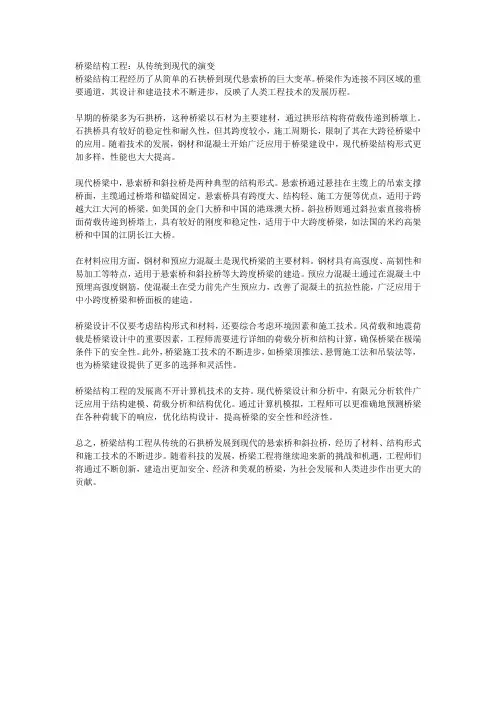

桥梁结构工程：从传统到现代的演变桥梁结构工程经历了从简单的石拱桥到现代悬索桥的巨大变革。

桥梁作为连接不同区域的重要通道，其设计和建造技术不断进步，反映了人类工程技术的发展历程。

早期的桥梁多为石拱桥，这种桥梁以石材为主要建材，通过拱形结构将荷载传递到桥墩上。

石拱桥具有较好的稳定性和耐久性，但其跨度较小，施工周期长，限制了其在大跨径桥梁中的应用。

随着技术的发展，钢材和混凝土开始广泛应用于桥梁建设中，现代桥梁结构形式更加多样，性能也大大提高。

现代桥梁中，悬索桥和斜拉桥是两种典型的结构形式。

悬索桥通过悬挂在主缆上的吊索支撑桥面，主缆通过桥塔和锚碇固定。

悬索桥具有跨度大、结构轻、施工方便等优点，适用于跨越大江大河的桥梁，如美国的金门大桥和中国的港珠澳大桥。

斜拉桥则通过斜拉索直接将桥面荷载传递到桥塔上，具有较好的刚度和稳定性，适用于中大跨度桥梁，如法国的米约高架桥和中国的江阴长江大桥。

在材料应用方面，钢材和预应力混凝土是现代桥梁的主要材料。

钢材具有高强度、高韧性和易加工等特点，适用于悬索桥和斜拉桥等大跨度桥梁的建造。

预应力混凝土通过在混凝土中预埋高强度钢筋，使混凝土在受力前先产生预应力，改善了混凝土的抗拉性能，广泛应用于中小跨度桥梁和桥面板的建造。

桥梁设计不仅要考虑结构形式和材料，还要综合考虑环境因素和施工技术。

风荷载和地震荷载是桥梁设计中的重要因素，工程师需要进行详细的荷载分析和结构计算，确保桥梁在极端条件下的安全性。

此外，桥梁施工技术的不断进步，如桥梁顶推法、悬臂施工法和吊装法等，也为桥梁建设提供了更多的选择和灵活性。

桥梁结构工程的发展离不开计算机技术的支持。

现代桥梁设计和分析中，有限元分析软件广泛应用于结构建模、荷载分析和结构优化。

通过计算机模拟，工程师可以更准确地预测桥梁在各种荷载下的响应，优化结构设计，提高桥梁的安全性和经济性。

总之，桥梁结构工程从传统的石拱桥发展到现代的悬索桥和斜拉桥，经历了材料、结构形式和施工技术的不断进步。

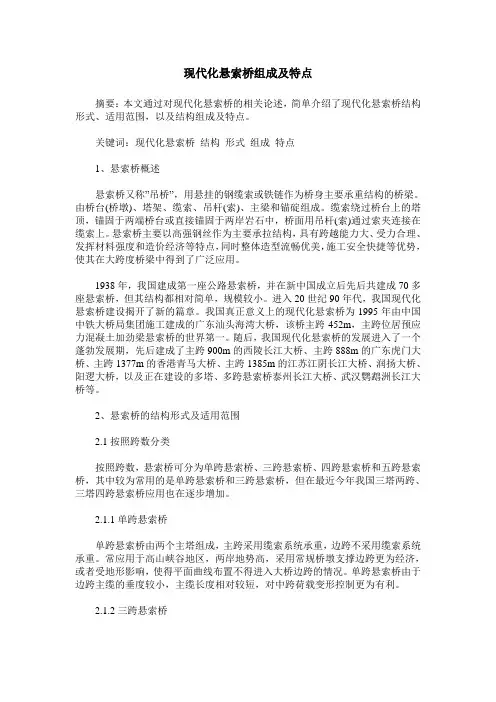

现代化悬索桥组成及特点摘要：本文通过对现代化悬索桥的相关论述，简单介绍了现代化悬索桥结构形式、适用范围，以及结构组成及特点。

关键词：现代化悬索桥结构形式组成特点1、悬索桥概述悬索桥又称”吊桥”，用悬挂的钢缆索或铁链作为桥身主要承重结构的桥梁。

由桥台(桥墩)、塔架、缆索、吊杆(索)、主梁和锚碇组成。

缆索绕过桥台上的塔顶，锚固于两端桥台或直接锚固于两岸岩石中，桥面用吊杆(索)通过索夹连接在缆索上。

悬索桥主要以高强钢丝作为主要承拉结构，具有跨越能力大、受力合理、发挥材料强度和造价经济等特点，同时整体造型流畅优美，施工安全快捷等优势，使其在大跨度桥梁中得到了广泛应用。

1938年，我国建成第一座公路悬索桥，并在新中国成立后先后共建成70多座悬索桥，但其结构都相对简单，规模较小。

进入20世纪90年代，我国现代化悬索桥建设揭开了新的篇章。

我国真正意义上的现代化悬索桥为1995年由中国中铁大桥局集团施工建成的广东汕头海湾大桥，该桥主跨452m，主跨位居预应力混凝土加劲梁悬索桥的世界第一。

随后，我国现代化悬索桥的发展进入了一个蓬勃发展期，先后建成了主跨900m的西陵长江大桥、主跨888m的广东虎门大桥、主跨1377m的香港青马大桥、主跨1385m的江苏江阴长江大桥、润扬大桥、阳逻大桥，以及正在建设的多塔、多跨悬索桥泰州长江大桥、武汉鹦鹉洲长江大桥等。

2、悬索桥的结构形式及适用范围2.1按照跨数分类按照跨数，悬索桥可分为单跨悬索桥、三跨悬索桥、四跨悬索桥和五跨悬索桥，其中较为常用的是单跨悬索桥和三跨悬索桥，但在最近今年我国三塔两跨、三塔四跨悬索桥应用也在逐步增加。

2.1.1单跨悬索桥单跨悬索桥由两个主塔组成，主跨采用缆索系统承重，边跨不采用缆索系统承重。

常应用于高山峡谷地区，两岸地势高，采用常规桥墩支撑边跨更为经济，或者受地形影响，使得平面曲线布置不得进入大桥边跨的情况。

单跨悬索桥由于边跨主缆的垂度较小，主缆长度相对较短，对中跨荷载变形控制更为有利。

古代桥梁的结构
古代桥梁的结构主要分为悬索桥、拱桥、斜拉桥、木桥和石桥等类型。

1. 悬索桥：悬索桥采用悬挂在主塔上的两根或多根主索悬挂桥面板的形式。

古代悬索桥一般使用木材或绳索制作悬挂桥面，主塔则使用木材或石材建造。

著名的古代悬索桥有中国的瓜州悬索桥和卢沟桥。

2. 拱桥：拱桥利用拱形结构承受桥面上的荷载，并将荷载传递到基础上。

古代拱桥多采用石材或砖石混凝土建造，也有少数是木质结构。

古代拱桥中最著名的包括罗马的西班牙广场和中国的洛阳桥。

3. 斜拉桥：斜拉桥利用数根倾斜的索缆承受桥面上的荷载。

古代斜拉桥多采用绳索或链条制成的索缆，并使用木桩或石柱支撑。

中国古代的山普桥就是一座古代斜拉桥。

4. 木桥：木桥主要采用木材制作桥面和桥墩。

古代木桥可以是梁桥、板桥或者拱桥，也可以是木栈道的形式。

古代木桥在中国、日本和欧洲等地都有广泛应用。

5. 石桥：石桥主要采用石材制作桥面和桥墩。

古代石桥一般利用石块堆砌而成，也可以采用砖石混凝土结构。

中国古代的赵州桥和卢沟桥都是著名的古代石桥。

古代桥梁的结构主要受当时的技术水平、材料和建造工艺的限
制。

尽管这些桥梁结构在现代可能看起来简单，但它们是古代工程师智慧和创造力的结晶，为人类交通提供了重要的基础设施。
