基于单片机的数字直流电压表的设计与实现
摘要：数字直流电压变在工程中应用比较广泛，而单片机价格便宜且在数字电表开发与应用方面表现突出。

鉴于此，本文基于单片机设计一款数字直流电压表！
关键词：单片机、电压表、设计
1 引言
最近的几十年来，随着半导体技术、集成电路（IC）和微处理器技术的发展，数字电路和数字化测量技术也有了巨大的进步，从而促使了数字电压表的快速发展，并不断出现新的类型。

本文是以简易数字直流电压表的设计为研究内容，本系统主要包括三大模块：转换模块、数据处理模块及显示模块。

其中，A/D转换采用ADC0808对输入的模拟信号进行转换，控制核心AT89C51再对转换的结果进行运算处理，最后驱动输出装置LED显示数字电压信号。

2 设计总方案
2.1设计要求
（1）以MCS-51系列单片机为核心器件，组成一个简单的直流数字电压表。

（2）采用1路模拟量输入，能够测量0-5V之间的直流电压值。

（3）电压显示用4位一体的LED数码管显示，至少能够显示两位小数。

（4）具有过压保护功能。

（5）能够测量-5V-5V电压。

2.2 设计思路
（1）根据设计要求，选择AT89C51单片机为核心控制器件。

（2）A/D转换采用ADC0808实现，与单片机的接口为P1口和P2口的高四位引脚。

（3）电压显示采用4位一体的LED数码管。

（4）LED数码的段码输入,由并行端口P0产生：位码输入，用并行端口P2低四位产生。

3 设计原理分析
3.1 A/D转换电路及其管脚定义
本设计采用的是ADC0808，ADC 0808精度为8位，它是CMOS器件，不仅包括一个8位的逐次逼近型的ADC部分，而且还提供一个8通道的模拟多路开关和通道寻址逻辑，因而有理由把它作为简单的“数据采集系统”。

利用它可直接输入8个单端的模拟信号分时进行A/D转换，在多点巡回检测和过程控制、运动控制中应用十分广泛。

（1）IN0～IN7——8路模拟输入，通过3根地址译码线ADDA、ADDB、ADDC来选通一路。

（2）D7～D0——A/D转换后的数据输出端，为三态可控输出，故可直接和微处理器数据线连接。

8位排列顺序是D7为最高位，D0为最低位。

（3）ADDA、ADDB、ADDC——模拟通道选择地址信号，ADDA为低位，ADDC为高位。

（4）VR(+)、VR(-)——正、负参考电压输入端，用于提供片内DAC电阻网络的基准电压。

在单极性输入时，VR(+)=5V，VR(-)=0V；双极性输入时，VR(+)、VR(-)分别接正、负极性的参考电压。

（5）ALE——地址锁存允许信号，高电平有效。

当此信号有效时，A、B、C三位地址信号被锁存，译码选通对应模拟通道。

在使用时，该信号常和START信号连在一起，以便同时锁存通道地址和启动A/D转换。

3.2 数码管显示电路
本设计使用的是LED数码管，LED数码管显示器是由发光二极管显示字段的显示器件，也称为数码管。

其外形结构如图所示。

它由8个发光二极管构成，通过不同的组合可用来显示0-9、A-F及小数点“.”等字符。

LED数码管提供三种控制接口，分别是8位微处理器接口，4位微处理器接口及串行接口。

3.3 震荡与复位电路
单片机内部有一个高增益、反相放大器，其输入端为芯片引脚XTAL1，其输出端为引脚XTAL2。

通过这两个引脚在芯片外并接石英晶体振荡器（大小为1MHZ）和两只电容（电容和一般取30pF）。

这样就构成一个稳定的自激振荡器。

振荡电路脉冲经过二分频后作为系统的时钟信号，再在二分频的基础上三分频产生ALE信号，此时得到的信号时机器周期信号。

复位操作有两种基本形式：一种是上电复位，另一种是按键复位。

按键复位具有上电复位功能外，若要复位，只要按图中的RESET键，电源VCC经电阻R1、R2分压，在RESET端产生一个复位高电平。

上电复位电路要求接通电源后，通过外部电容充电来实现单片机自动复位操作。

上电瞬间RESET引脚获得高电平，随着电容的充电，RERST引脚的高电平将逐渐下降。

RERST引脚的高电平只要能保持足够的时间（2个机器周期），单片机就可以进行复位操作。

按键复位电路图如图6所示。

3.4 拓展功能负压显示
使用单片机判断p1.7的高低电平来是执行0-5V的电压输出还是-5V-5V的电压，但会是该简易数字电压表的精度误差升高为0.0392V，当测量负压的时候有外界提供-5V电压，因为我们的过压保护不能保护有点不足，所以需另外引出线作为输入的测试电压。

此电路的工作原理是：模拟电压（负压）信号通过变阻器VR？分压后由ADC0808的IN0通道进入（由于使用的IN0通道，所以ADDA,ADDB,ADDC均接低电平），经过模/数转换后，产生相应的数字量经过其输出通道D0-D7传送给AT89C51芯片的P2口，AT89C51负责把接收到的数字量经过数据处理，产生正确的7段数码管的显示段码传送给四位LED，同时它还通过其四位I/O口P1.0、P1.1、P1.2、P1.3产生位选信号控制数码管的亮灭。

简易数字直流电压表的硬件电路已经设计完成，就可以选取相应的芯片和元器件，利用Proteus软件绘制出硬件的原理，并仔细地检查修改，直至形成完善的硬件原理图。

但要真正实现电路对电压的测量和显示的功能，还需要有相应的软件配合，才能达到设计要求。

4.小结
本文是依托单片机在开发智能仪器仪表上的优越性，设计了一款数字直流电压表，旨在找到一种设计数字电表快捷、合理、通用的方法，对提高电表的生产效率具有积极的作用！
参考文献
[1] 李朝青.单片机原理及接口技术[M].(第三版).北京：北京航天航空大学出版社，2005.17～24
[2] 苗红霞.单片机实现数字电压表的软硬件设计[M].常州：河海大学常州大学出版社，2002，03～23
[3] 何立民.MCS-51单片机应用系统设计[M].北京：北京航空航天大学出版社，1990.01～18
[4]胡辉主编．单片机原理及应用设计[M]．北京：中国水利水电出版社，2005.1—284。

合集下载

基于单片机的数字直流电压表的设计与实现

基于单片机的数字直流电压表的设计与实现


足够 时间 （ ２ 个机器周 期以上） ，单片机就可
以进行复位操作。 ３ ． ４拓展功 能负压 显示 使 用 单片 机 判 断 Ｐ １ ． ７的高 低 电平 来是 执行 ０ － ５ Ｖ的 电压 输 出还 是 － ５ Ｖ－ ５ Ｖ的 电压 ， 但会 是该简 易数字 电压表 的精度 误差 升高为 Ｏ ． ０ ３ ９ ２ Ｖ，当测量 负压 的时候 有外 界提供 ． ５ Ｖ 电压 ， 因为我们的过压保护不能保护有点不足 ， 所以需另外引出线作为输入的测试 电压 。 模拟 电压 （ 负压 ）信号通 过变 阻器 分压 后 由 ＡＤＣ ０ ８ ０ ８的 Ｉ Ｎ０弓Ｉ 脚进 入 （ 由于使 用的
２ ． ２设 计 思路
３ ． ２ 数码 管显 示 电路
改 ，在准确 无误后 可 以用 Ｐ ＣＢ自动布 线 并改 善 ，完成 以后方可制作加工。 如要 真正实 现 电压 测量 和显 示功 能，还 需要写入相应 的程序才可达到要 求。
本设计使 用的是 Ｌ Ｅ Ｄ数码 管，Ｌ Ｅ Ｄ数码 管显示 器 是 由发 光二极 管显示 字段 的显示 器 件 ，也称为数码管。其外形结构如 图所示 。它 由 ８个发光二极管构成 ，通过不同的组合可用 来显示 ０ － ９ 、Ａ— Ｆ及小数 点 “ ． ”等字 符。Ｌ Ｅ Ｄ
ＡＤＣ ０ ８ ０ ８引 脚 定 义 ：
／
— — — — — — — —
பைடு நூலகம்
～
～
一
一
／
（ １ ） Ｉ Ｎ ０～Ｉ Ｎ ７ 引脚为 ８ 路模拟量输入 ， 【 关键词 】单片 机 电压表 设计
通过 ３根地址译码线 ＤＡ、ＤＢ、ＤＣ选通～路。 （ ２ ）Ｄ７～ ＤＯ引脚为数据转换后 的输出 端 ，其中 Ｄ０为最 低位 ，Ｄ７为 最高 位 。输 出
基于单片机的数字电压表设计

基于单片机的数字电压表设计

基于单片机的数字电压表设计一、引言在电子测量领域中，电压表是一种常用的测量仪器，用于测量电路中的电压值。

传统的模拟电压表由于精度低、读数不便等缺点，逐渐被数字电压表所取代。

数字电压表具有精度高、读数直观、抗干扰能力强等优点，广泛应用于工业自动化、电子设备检测、实验室测量等领域。

本文将介绍一种基于单片机的数字电压表设计方案，详细阐述其硬件电路设计、软件编程实现以及系统性能测试。

二、系统总体设计方案（一）设计要求设计一款基于单片机的数字电压表，能够测量 0 5V 的直流电压，测量精度为 001V，具有实时显示测量结果的功能。

（二）系统组成本数字电压表系统主要由以下几个部分组成：1、传感器模块：用于将输入的电压信号转换为适合单片机处理的电信号。

2、单片机模块：作为系统的核心，负责对传感器采集到的数据进行处理和计算，并控制显示模块显示测量结果。

3、显示模块：用于实时显示测量的电压值。

三、硬件电路设计（一）传感器模块选用 ADC0809 作为模数转换芯片，它具有 8 个模拟输入通道，可以将 0 5V 的模拟电压转换为 8 位数字量输出。

（二）单片机模块选择 AT89C51 单片机作为控制核心，它具有 4K 字节的 Flash 程序存储器和 128 字节的随机存取数据存储器。

（三）显示模块采用液晶显示屏（LCD1602）作为显示器件，它能够清晰地显示数字和字符信息。

四、软件编程实现（一）编程语言选择使用 C 语言进行编程，C 语言具有语法简洁、可移植性强等优点。

（二）主程序流程主程序首先进行系统初始化，包括单片机端口初始化、LCD1602 初始化、ADC0809 初始化等。

然后启动 ADC0809 进行模数转换，读取转换结果并进行数据处理，计算出实际的电压值。

最后将电压值发送到 LCD1602 进行显示。

（三）模数转换子程序ADC0809 的转换过程通过控制其启动转换引脚（START）和读取转换结束引脚（EOC）来实现。

基于单片机的数字电压表设计

基于单片机的数字电压表设计

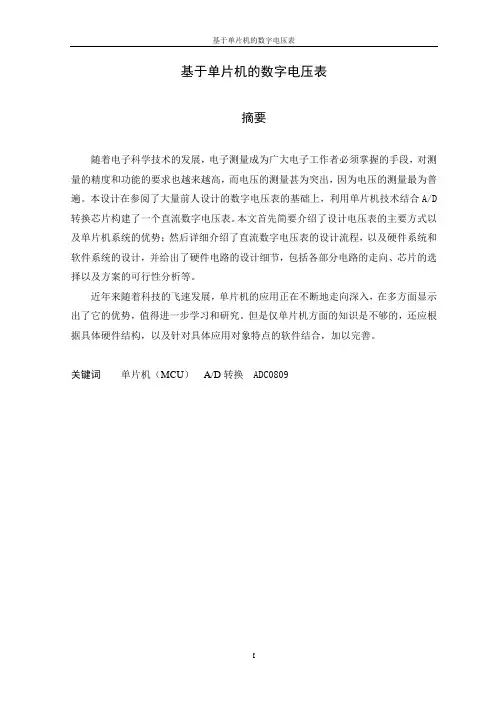

基于单片机的数字电压表摘要随着电子科学技术的发展，电子测量成为广大电子工作者必须掌握的手段，对测量的精度和功能的要求也越来越高，而电压的测量甚为突出，因为电压的测量最为普遍。
