、铝包钢芯铝绞线
※1 主要技术性能和规格
1.1用途
用于单相50Hz，25kV 交流电气化铁路的回流线、供电线及架空地线。
1.2采用的标准
本技术规格书的有关技术条件引自中华人民共和国铁道行业标准TB/T 2937-1998 《电气化铁道铝包钢芯铝绞线》。
1.3规格及要求

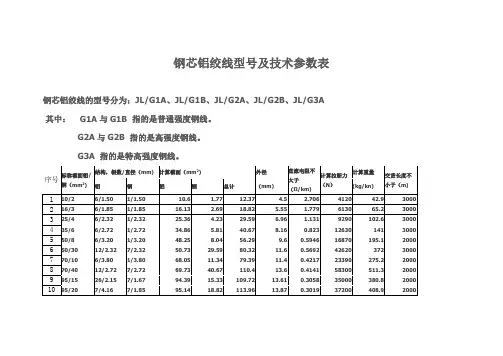

表1：
序号 内容 导线截面240mm2 导线截面185mm2 导线截面70mm2
1 计算截面(mm2) 铝 244.29 187.04 68.05
铝包钢 31.67 24.25 11.34
总计 275.96 211.29 79.39
2 结构
根数/直径 铝 24/3.6 24/3.15 6/3.8
铝包钢 7/2.41 7/2.1 1/3.8
3 绞线直径(mm) 21.6 18.90 11.34
4 单位长度质量（t/km） 885．6 678.1 261.3
5 20℃直流电阻（Ω/km） 0.1136 0.1453 0.3991
6 综合拉断力（kN） 73.28 56.81 22.92
7 线胀系数（1/℃×10-6）
8 弹性模量（MPa）
9 直径偏差（%）
10 截面偏差（%） ±2 ±2 ±2
11 单位长度质量偏差（%） ±2 ±2 ±2
注:表中的空白处由投标者填出实际数据。
1.4详细尺寸及公差均由投标厂家提供。
2主要技术要求
（1）绞线中的铝包钢单线不允许有接头。
（2）制造长度。铝包钢芯铝绞线的制造长度应满足买方提出的长度要求。
（3）表面形状的质量。绞线及单线表面应光洁，不允许有翅片、氧化皮、锐刃边、起泡、刮痕和针孔、锈蚀裂纹、夹杂物及其它不利于使用的缺陷。绞线应整齐紧密地绞合，不得有缺线、断线、跳线、松股及露钢等缺陷。
（4）绞向及绞合节径比。多层绞线的绞向逐层相反，外层必需为右向（Z-绞向）。导线的绞合节距比应符合表2的规定。
表2
结构元件 绞层 节径比
钢或铝包钢芯 6根层 16～26
12根层 14～22
绞层 外层 10～14
内层 10～16
注：对于有多层的绞线，任何层的节径比应不大于紧邻内层的节径比。
3 检查、试验、验收
3.1试验
在投标时投标厂家应提供下述资料：型式试验、例行试验项目及试验依据的标准清单，同时应提供表1中有关内容的试验报告。
3.2检查、验收
按产品的技术要求及有关标准、规定进行检查、验收。请投标厂家提供检查、验收规则，但应至少符合以下要求：
3.2.1出厂例行检查时，均应至少提前48小时通知买方代表到场，并在验收方质检人员在场的情况下进行。
3.2.2制造后每批（如无约定，一般指每20盘线）进行的抽查试验，应有国内权威检测机构出具的检测报告，该检测报告将作为验收依据。
用户有权根据本标准与上述检测机构共同进行抽查。对抽查试验不合格的产品，用户有权退货。具体提供抽查试验项目及试验标准清单，在签订合同前经双方协商确定，并订在合
同中。
3.2.3以上检验费用应包括在各品种绞线的投标单价和总报价中，可以不必单独列出，但应声明或承诺已经包含上述费用。评标时，该费用进入总的评估价格。
4包装与标志
4.1绞线应整齐紧密稳固地绕在线盘上。
4.2线盘为钢木线盘，其线盘侧板的直径不应大于1800mm。最外层的绞线与线盘侧板边缘的距离应大于30mm。投标厂家应提供线盘的筒体直径、侧板直径、侧板内侧宽度、轴孔直径及最大重量等。
4.3卷绕在线盘上的每一层的圈与圈之间应是整齐紧密靠近在一起，每层绞线间应加纸垫层。除每一层的第一圈和最后一圈外，应没有任何层与层之间的跨层错乱（扭节和跳线）现象。一个线盘仅卷绕一根连续长度的绞线。
4.4在最外层的绞线外面应包覆一层涤纶薄膜，并用油毛毡等防护材料包裹，再用木板围好，以避免对绞线产生的任何损坏。如果出现绞线相互间的缠绕所造成的损失/损坏将是由供应商来承担的。
4.5在线盘上用箭头指明绕向。
4.6对于需截取各种检查和试验用试件的绞线盘，在截取了所有试件后其钢芯铝绞线的剩余长度不得小于买方规定的长度。
4.7在每一线盘上应采用不掉色的油漆涂料标出下列信息，并附上产品质量证明书。
●买方的订货编号；
●绞线的规格；
●绞线的长度；
●装运、旋转方向或放线标记；
●运输时线盘不能平放的标记；
●毛重和净重；
●线盘编号；
●制造日期： 年 月；
●买方所指定的收件人和其它信息。
5 技术资料
5.1型号和制造厂家：由投标厂家写明。
5.2制造者应提供全部的技术条件、包括技术数据、试验报告、检查方法和包装。每批（如无约定，一般指每20盘线）产品供货时应提供该批次产品的抽样检测报告，一式五份（含一份正本），由建设单位分别提供给设计院、运营单位和监理单位。
6 质量保证期
质量保证期：自通电之日起不少于18月，正常使用寿命内不得出现自然断线。
7 设计联络监造
中标厂家或卖方工厂在线材制造过程中的批量生产以前，应主动与买方进行设计联络和规格确认，以保证线材的性能、尺寸及相互间配合无误。关于在卖方工厂进行设计联络监造的人数、时间应由卖方提出建议，往返交通费用及每人/周的费用（食宿及当地交通费）由卖方提出报价，不包括在投标总价内。
8 未含事项的规定
本技术规格书中未含事项均参照TB/T 2937-1998 《电气化铁道铝包钢芯铝绞线》的相应规定。
9 关键条款说明
带※者为关键条款
