110kv电容式电流互感器

三堇量堡　：Ｇ。ｎｇｙｉ　ｖｕ一一ｓｎｕ　

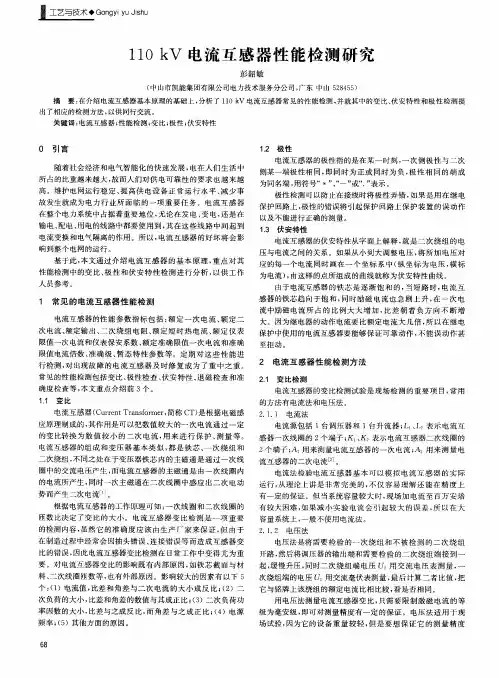

１１Ｏ　ｋＶ电流互感器性能检测研究　

彭韶敏　

（中山市凯能集团有限公司电力技术服务分公司，广东中山５２８４５５）　

摘要：在介绍电流互感器基本原理的基础上，分析了１１０　ｋＶ电流互感器常见的性能检测，并就其中的变比、伏安特性和极性检测提　

出了相应的检测方法，以供同行交流。　关键词：电流互感器；性能检测；变比；极性；伏安特性　

０引言　

随着社会经济和电气智能化的快速发展，电在人们生活中　

所占的比重越来越大，故而人们对供电可靠性的要求也越来越　

高。维护电网运行稳定、提高供电设备正常运行水平、减少事　

故发生就成为电力行业所面临的一项重要任务。电流互感器　

在整个电力系统中占据着重要地位，无论在发电、变电，还是在　

输电、配电、用电的线路中都要使用到，其在这些线路中间起到　

电流变换和电气隔离的作用。所以，电流互感器的好坏将会影　

响到整个电网的运行。　基于此，本文通过介绍电流互感器的基本原理，重点对其　

性能检测中的变比、极性和伏安特性检测进行分析，以供工作　

人员参考。　

１　常见的电流互感器性能检测　

电流互感器的性能参数指标包括：额定一次电流、额定二　

次电流、额定输出、二次绕组电阻、额定短时热电流、额定仪表　

限值一次电流和仪表保安系数、额定准确限值一次电流和准确　

限值电流倍数、准确级、暂态特性参数等。定期对这些性能进　

行检测，对出现故障的电流互感器及时修复成为了重中之重。　

常见的性能检测包括变比、极性检查、伏安特性、退磁检查和准　

确度检查等，本文重点介绍前３个。　

１．１　变比　电流互感器（Ｃｕｒｒｅｎｔ　Ｔｒａｎｓｆｏｒｍｅｒ，简称ＣＴ）是根据电磁感　

应原理制成的，其作用是可以把数值较大的一次电流通过一定　

的变比转换为数值较小的二次电流，用来进行保护、测量等。　

电流互感器的组成和变压器基本类似，都是铁芯、一次绕组和　

二次绕组，不同之处在于变压器铁芯内的主磁通是通过一次线　

圈中的交流电压产生，而电流互感器的主磁通是由一次线圈内　

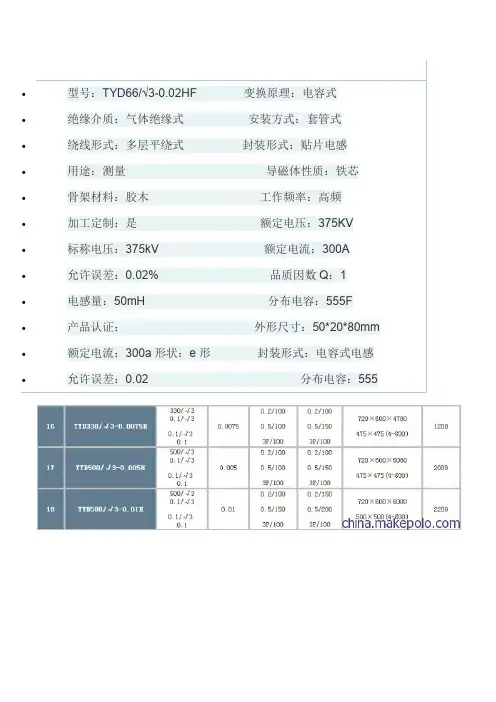

 型号：TYD66/√3-0.02HF变换原理：电容式

 绝缘介质：气体绝缘式安装方式：套管式

 绕线形式：多层平绕式封装形式：贴片电感

 用途：测量导磁体性质：铁芯

 骨架材料：胶木工作频率：高频

 加工定制：是额定电压：375KV

 标称电压：375kV额定电流：300A

 允许误差：0.02%品质因数Q：1

 电感量：50mH分布电容：555F

 产品认证：外形尺寸：50*20*80mm

 额定电流：300a形状：e形封装形式：电容式电感

 允许误差：0.02分布电容：555

常见异常的判断

(1)二次电压波动。二次连接松动，分压器低压端子未接地或未接载波线圈;如果阻尼器是速饱和电抗器，则有可能是参数配合不当。

(2)二次电压低。二次连接不良，电磁单元故障或电容单元C2损坏。

(3)二次电压高。电容单元C1损坏，分压电容接地端未接地。

(4)电磁单元油位过高。下节电容单元漏油或电磁单元进水。

(5)投运时有异音。电磁单元中电抗器或中压变阻器螺栓松动。

电容式电压互感器是由串联电容器分压，再经电磁式互感器降压和隔离，作为表计、继电保护等的一种电压互感器，电容式电压互感器还可以将载波频率耦合到输电线用于长途通信、远方测量、选择性的线路高频保护、遥控、电传打字等。因此和常规的电磁式电压互感器相比，电容式电压互感器器除可防止因电压互感器铁芯饱和引起铁磁谐振外，在经济和安全上还有很多优越之处。

电容式电压互感器主要由电容分压器和中压变压器组成。电容分压器由瓷套和装在其中的若干串联电容器组成，瓷套内充满保持0.1MPa正压的绝缘油，并用钢制波纹管平衡不同环境以保持油压，电容分压器可用作耦合电容器连接载波装置。中压变压器由装在密封油箱内的变压器、补偿电抗器、避雷器和阻尼装置组成，油箱顶部的空间充氮。一次绕组分为主绕组和微调绕组，一次侧和一次绕组间串联一个低损耗电抗器。由于电容式电压互感器的非线性阻抗和固有的电容有时会在电容式电压互感器内引起铁磁谐振，因而用阻尼装置抑制谐振，阻尼装置由电阻和电抗器组成，跨接在二次绕组上，正常情况下阻尼装置有很高的阻抗，当铁磁谐振引起过电压，在中压变压器受到影响前，电抗器已经饱和了只剩电阻负载，使振荡能量很快被降低。

科技与创新┃ScienceandTechnology&Innovation

·132·2017年第16期文章编号：2095－6835（2017）16－0132－02

一起电容式电流互感器末屏故障分析与处理

李仕荣（肇庆市恒电电力工程有限公司，广东肇庆526000）摘要：随着城市化的进程加快，人们对电能的需求量也在不断增加，因此对在电力系统中电力计量的要求也开始变得越来越高。电流互感器是一种将大电流变成小电流的特殊变压器，但在使用中电容型电流互感器由于末屏过热缺陷而易引发故障。对电流互感器末屏故障进行了分析，并对110kV电流互感器末屏过热缺陷引起的故障进行了处理。关键词：电流互感器；末屏故障；接地连片；螺杆断裂中图分类号：TM452+.3文献标识码：ADOI：10.15913/ki.kjycx.2017.16.132电流互感器是电力系统中用于电流测量、计量和保护等的重要设备。它利用一定的比例关系将大电流变换为小电流，将高、低电压进行隔离，并配备适当的电流表计，起到测量高电压交流电路内的大电流的作用。但由于其缺陷而引起的故障时有发生，因此有必要对其末屏过热缺陷进行分析。1故障的发现在对某220kV变电站进行红外测温时，发现站内的110kV线路114间隔B相油浸式电容型电流互感器的末屏处存在过热，过热点最高温度为20.1℃，其余A相、C相相应部位的温度为5℃；改变观测角度，发现过热现象依然存在。图1所示为114间隔B相CT

红外图谱及可见光照片。

图1114间隔B相CT红外图谱及可见光照片2

缺陷检查试验

图2B相CT末屏接地情况该线路停电后，现场检查发现B相电流互感器末屏的接地连片的压接螺杆断开，只有半截螺杆嵌在螺孔中，末屏的接地连片与设备外壳处于虚连状态。图2为B相CT末屏接地情况。为检查设备绝缘性能，对三相电流互感器进行主绝缘和末屏绝缘电阻测试、主绝缘和末屏的介损及电容量测试。2.1绝缘电阻测试三相电流互感器主绝缘和末屏绝缘电阻测试结果见表1（使用仪器为3125兆欧表，温度4.7℃，湿度30%）。表1绝缘电阻测试结果相别主绝缘/MΩ末屏绝缘/MΩ上次值本次值上次值本次值A1000004500050005700B10000039100400010000C1000006000070004000Q/GDW1168—2013《输变电设备状态检修试验规程》规定，电流互感器一次绕组绝缘电阻应大于3000MΩ或与上次测量值相比无显著的变化，末屏绝缘电阻应该大于1000MΩ。结合表1数据，B相电流互感器主绝缘和末屏绝缘电阻测试合格。2.2介损及电容量测试三相电流互感器主绝缘和末屏的介损及电容量测试结果见表2（使用仪器为AI-6000K介质损耗测试仪，温度4.7℃，湿度30%）。Q/GDW1168—2013规定：110kV电容型电流互感器电容量初值差不超过±5%，介质损耗因数小于1%.根据表2，三相互感器主绝缘和末屏的介损及电容量均符合标准要求。2.3绝缘油色谱分析对三相互感器取油样进行色谱分析，数据见表3.据表3，B相电流互感器油色谱试验数据正常，符合规程中油色谱分析“乙炔不大于2μL/L，氢气不大于150μL/L，. All Rights Reserved.ScienceandTechnology&Innovation┃科技与创新

作 业 指 导 书

工程名称：

编号：

作业项目名称：互感器、避雷器安装

编制单位：

批准： 日期：

审核： 日期：

编写： 日期：

出版日期： 年 月 版次：第1版

互感器、避雷器安装作业指导书 （B-06） 第 1 页 共10页

目 录

1. 适用范围

2. 编制依据

3. 工程概况及工程量

4. 参加作业人员的资格和要求

5. 作业所需的机械及主要工器具

6. 作业前应做的准备工作及条件

7. 作业程序

8. 作业方法及质量标准

9. 工艺要求

10. 工序交接及成品保护

11. 安全措施

12. 文明施工

13. 安装技术记录

互感器、避雷器安装作业指导书 （B-06） 第 2 页 共10页

1. 适用范围

适用于110kV互感器、避雷器的安装调整。

2. 编制依据

2.1 《电气装置安装工程高压电器施工及验收规范》（GBJ147—90）

2.2 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（GBJ148-90）

2.3 《电气装置安装工程质量检验及评定规程 DL/T 5161.1-5161.17-2002》

2.4 《电力建设安全工作规程》 （DL5009.1-92）

3. 工程概况及工程量

3.1 工程概况

本期建设1*50000KVA变压器5

3.2 工程量

3.2.1 本作业指导书内容包括：互感器、避雷器的安装、调整。

3.2.2 主要工作量：

序号 名 称 规格型号 数 量

1 110kV电流互感器
