2023年供配电系统规程

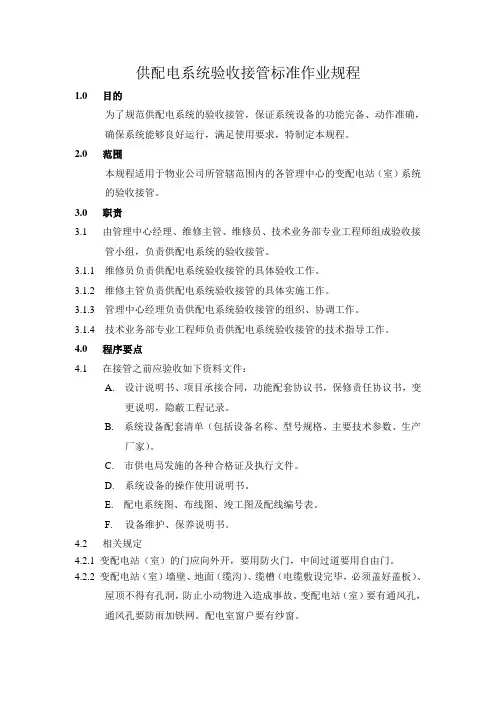

供配电系统验收接管标准作业规程

1.0 目的

为了规范供配电系统的验收接管，保证系统设备的功能完备、动作准确，确保系统能够良好运行，满足使用要求，特制定本规程。

2.0 范围

本规程适用于物业公司所管辖范围内的各管理中心的变配电站（室）系统的验收接管。

3.0 职责

3.1 由管理中心经理、维修主管、维修员、技术业务部专业工程师组成验收接管小组，负责供配电系统的验收接管。

3.1.1 维修员负责供配电系统验收接管的具体验收工作。

3.1.2 维修主管负责供配电系统验收接管的具体实施工作。

3.1.3 管理中心经理负责供配电系统验收接管的组织、协调工作。

3.1.4 技术业务部专业工程师负责供配电系统验收接管的技术指导工作。

4.0 程序要点

4.1 在接管之前应验收如下资料文件：

A. 设计说明书、项目承接合同，功能配套协议书，保修责任协议书，变更说明，隐蔽工程记录。

B. 系统设备配套清单（包括设备名称、型号规格、主要技术参数、生产厂家）。

C. 市供电局发施的各种合格证及执行文件。

D. 系统设备的操作使用说明书。

E. 配电系统图、布线图、竣工图及配线编号表。

F. 设备维护、保养说明书。

4.2 相关规定

4.2.1 变配电站（室）的门应向外开，要用防火门，中间过道要用自由门。

4.2.2 变配电站（室）墙壁、地面（缆沟）、缆槽（电缆敷设完毕，必须盖好盖板）、屋顶不得有孔洞，防止小动物进入造成事故。变配电站（室）要有通风孔，通风孔要防雨加铁网。配电室窗户要有纱窗。 4.2.3 高压开关柜前面应留有1.5-2m的操作通道。

4.2.4 变配电站（室）缆线进入处要做好防水处理。

4.2.5 系统所有配套设备的外观均要求清洁、完整无破损。

4.2.6 所有配件要求牢固、无松脱现象。

4.2.7 所有设备触头应动作灵活，无锈蚀、损坏。

4.2.8 所有接地、防雷设施正确可靠，并符合相关规定。

供配电系统操作维护检修规程

编写：李亚平

审核：司马君辉

审定：

批准：

编号：XMG/C-E-03

生效日期：年月日

分发号：

湘钢梅塞尔气体产品有限公司目 录

第一章 供配电系统与设备说明

第一节 供配电系统

第二节 设备清单

第三节 报警联锁清单

第二章 高压供配电、控制设备操作检修规程

第一节 一主电室高压供配电、控制设备

第二节 二主电室压供配电、控制设备

第三节 35KV变电站高压供配电、控制设备

第三章 低压供配电、控制设备操作维护检修规程

第一节 一主电室低压供配电、控制设备

第二节 二主电室低压供配电、控制设备

第三节 三主电室低压供配电、控制设备

第四节 水站配电室低压供配电、控制设备

第五节 一主电室4#ASU低压供配电、控制设备

第四章 高、低压用电设备操作、维护、检修规程

第一节 电动机

第二节 变压器

第三节 低压电器

第四节 UPS

第五节 直流系统

第五章 供配电方式与合环操作

第一节 供配电方式

第二节 10KV合环操作注意事项

第三节 低压合环操作注意事项

第一章 供配电系统与设备说明

第一节、供配电系统

一、 概述：

公司供配电系统提供了所有生产设备与辅助生产设备、办公电源。它由三个高压配电站、四个低压配电站组成，即：一主电室（包含两个高压、一个低压配电系统）；二主电室（包含一个高压、一个低压配电系统）；35KV变电站（包含一个高压配电系统）； 三主电室（包含一个低压配电系统）；水站低压配电室（包含一个低压配电系统）。

二、 供配电网络：

1、 高压系统：

湘钢三中央变电站提供两路35KV电源至35kV变电站，分别经两个高压SF6开关后送给两台31500KVA变压器，降压至10KV后送入35KV变电站I段、II段高压进线开关柜，分别带35KV变电站I段、II段高压负荷。

湘钢四中央变电站提供一路35KV电源至35kV变电站，经一个高压SF6开关后送给一台31500KVA变压器，降压至10KV后送入35KV变电站O段。

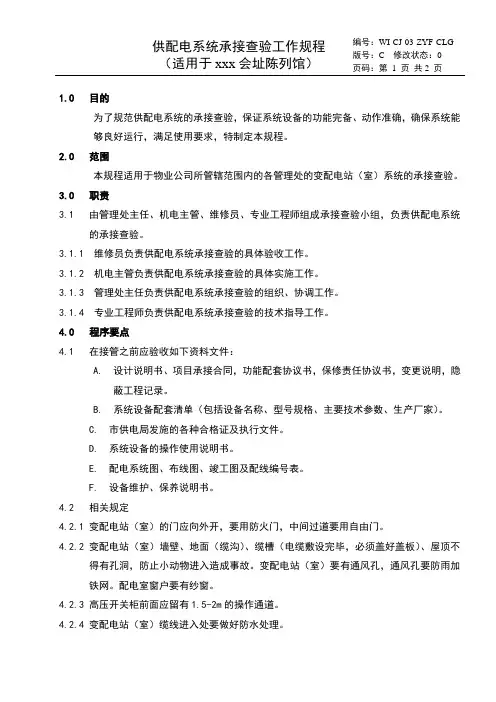

供配电系统承接查验工作规程

（适用于xxx会址陈列馆） 编号：WI-CJ-03-ZYF-CLG

版号：C 修改状态：0

页码：第 1 页 共2 页

1.0 目的

为了规范供配电系统的承接查验，保证系统设备的功能完备、动作准确，确保系统能够良好运行，满足使用要求，特制定本规程。

2.0 范围

本规程适用于物业公司所管辖范围内的各管理处的变配电站（室）系统的承接查验。

3.0 职责

3.1 由管理处主任、机电主管、维修员、专业工程师组成承接查验小组，负责供配电系统的承接查验。

3.1.1 维修员负责供配电系统承接查验的具体验收工作。

3.1.2 机电主管负责供配电系统承接查验的具体实施工作。

3.1.3 管理处主任负责供配电系统承接查验的组织、协调工作。

3.1.4 专业工程师负责供配电系统承接查验的技术指导工作。

4.0 程序要点

4.1 在接管之前应验收如下资料文件：

A. 设计说明书、项目承接合同，功能配套协议书，保修责任协议书，变更说明，隐蔽工程记录。

B. 系统设备配套清单（包括设备名称、型号规格、主要技术参数、生产厂家）。

C. 市供电局发施的各种合格证及执行文件。

D. 系统设备的操作使用说明书。

E. 配电系统图、布线图、竣工图及配线编号表。

F. 设备维护、保养说明书。

4.2 相关规定

4.2.1 变配电站（室）的门应向外开，要用防火门，中间过道要用自由门。

4.2.2 变配电站（室）墙壁、地面（缆沟）、缆槽（电缆敷设完毕，必须盖好盖板）、屋顶不得有孔洞，防止小动物进入造成事故。变配电站（室）要有通风孔，通风孔要防雨加铁网。配电室窗户要有纱窗。

4.2.3 高压开关柜前面应留有1.5-2m的操作通道。

4.2.4 变配电站（室）缆线进入处要做好防水处理。 供配电系统承接查验工作规程

（适用于xxx会址陈列馆） 编号：WI-CJ-03-ZYF-CLG

精品文档

2016

1 / 11 供配电系统运行管理规程

供配电系统运行管理规程提要：

源自管理资料

.0目的

规范供配电设备设施运行管理工作,保证供配电设备的良好、安全运行。

范围

适用于所辖物业区域内供配电设备设施的运行管理。

职责

值班电工负责供配电设备设施的运行管理。

专业工程师负责设备的综合管理及上述工作的检查监督。 精品文档

2016

2 / 11

部门经理负责对上述工作的检查监督。

客户服务部负责向有关用户通知停电情况。

工作内容

巡视监控

值班电工每班对高压开关柜、环网柜巡视两次;变压器每两小时巡视一次;低压配电柜、电容柜每两小时巡视一次。

值班电工应按规定的频次进行检查、巡视、监控,并将变压器的运行情况记录于《变压器运行日志》中;低压配电柜的运行数据记录于《低压配电运行日志》。

在巡视中如有异常情况应在备注栏中注明,并按规定进行处理。

巡视内容: 精品文档

2016

3 / 11

a.变压器油位、油色是否正常,密封处是否漏油,变压器运行是否超温。

b.有无异常响声或气味。

c.各种仪表指示是否正常,指示灯是否正常。

d.单相、::三相电压是否在额定值的±10%范围以内,是否超载运行。

e.各种接头是否有过热或烧伤痕迹。

f.防小动物设施是否完好。

g.接地线有无锈蚀或松动。

h.各种临时用电接驳情况。

i.各种标示牌、标示牌是否完好。

j.安全用具是否齐全,是否存放于规定位置。 精品文档

2016

4 / 11

k.按时开关管辖区内路灯、灯饰等,并通知相关人员维修好故障路灯。

对巡视中发现的问题,值班电工应及时采取整改措施加以解决,处理不了的问题须及时如实地汇报给系统工程师,进行处理,并做好记录。整改时应严格遵守《供配电系统安全操作规程》和《供配电系统维修保养规程》的相关规定。
