电梯平层标志对照表（一）
楼 层 平 层 标 志
负一层
一 层
二 层
三 层
四 层
五 层
六 层
七 层
八 层
九 层
十 层
十一层
红色
注意事项：1、标志长度10㎝； 2、每半年重刷一次；
3、每次调绳后重刷； 4、面对电梯为正方向。（打印18份） 电梯平层标志对照表
楼 层 平 层 标 志
一
层
二 层
三 层
四 层
五 层
六 层
七 层
八 层
九 层
十 层
十一层
红色
注意事项：1、标志长度10㎝； 2、每半年重刷一次；
3、每次调绳后重刷； 4、面对电梯为正方向。（打印2份）
电梯平层标志对照表
楼 层 平 层 标 志
负一层
一 层
二 层
三 层
四 层
五 层
六 层
七 层
八 层
九 层
十 层
红色
注意事项：1、标志长度10㎝； 2、每半年重刷一次；
3、每次调绳后重刷； 4、面对电梯为正方向。（打印2份）

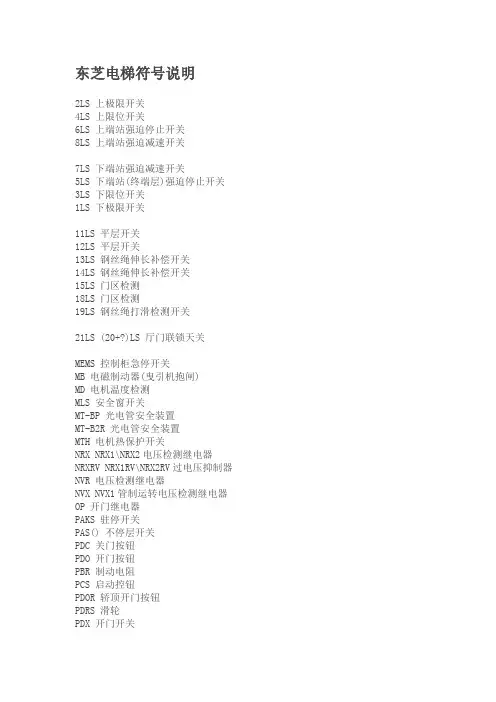

东芝电梯符号说明
2LS 上极限开关
4LS 上限位开关
6LS 上端站强迫停止开关
8LS 上端站强迫减速开关
7LS 下端站强迫减速开关
5LS 下端站(终端层)强迫停止开关
3LS 下限位开关
1LS 下极限开关
11LS 平层开关
12LS 平层开关
13LS 钢丝绳伸长补偿开关
14LS 钢丝绳伸长补偿开关
15LS 门区检测
18LS 门区检测
19LS 钢丝绳打滑检测开关
21LS (20+?)LS 厅门联锁天关
MEMS 控制柜急停开关
MB 电磁制动器(曳引机抱闸)
MD 电机温度检测
MLS 安全窗开关
MT-BP 光电管安全装置
MT-B2R 光电管安全装置
MTH 电机热保护开关
NRX NRX1\NRX2电压检测继电器
NRXRV NRX1RV\NRX2RV过电压抑制器
NVR 电压检测继电器
NVX NVX1管制运转电压检测继电器
OP 开门继电器
PAKS 驻停开关
PAS() 不停层开关
PDC 关门按钮
PDO 开门按钮
PBR 制动电阻
PCS 启动控钮
PDOR 轿顶开门按钮
PDRS 滑轮
PDX 开门开关 PG 脉冲发生器
PL 信号灯
PLF 柱型保险
PLP 底坑照明灯
PLPS 底坑照明灯开关
PPAS 直驶开关
PRS 报警复位开关
PSIG 对讲召唤按钮
PUD 下下行开关
Q1~Q7 功率晶体管
21R 电阻
R-CL1~3 限流电阻
R-DC 放电电阻
REC1~REC7 整流桥模块
REH 就近停车结束标志
REHRV 过电压抑制器
REN 就近停车结束标志
RENRV 过电压抑制器
1RF1 整流桥模块
1RF2 整流桥模块
2RF1 整流桥模块
2RF2 整流桥模块
3RF 整流桥模块
ROT 再开门延时继电器
R-Q1~R-Q7 无感电阻
RT1~RT7 碳膜电阻
1RV\2RV\RVBDR\RV1BKX\RVCC\RVCC1\RVCCX\RVCL\RVDCC\RVDCR\RVOP 过电压抑制器
东芝电梯符号说明
( )RV 过电压抑制器 ( )R 电阻 ( )C 电容
AC-1 噪声滤波电感 ACT 时间继电器
AMC1 主接触器 AMC2 预备充电接触器
AMCRY 固态继电器 AVR +5V稳压电源
AVR1 -5V稳压电源 AVR2 +15V稳压电源
AVR3 -15V稳压电源
BAT1 RAM电池 BAT2 脉冲电源电池
BAT3 脉冲电源电池 B11C 电解电容
BDR 制动器检测继电器 BKD 制动器保护继电器
BFS 油压缓冲器开关 BKDRV 过电压抑制器
1BK 强迫制动继电器 2BK 制动继电器
1BKX 制动继电器
B11R 电阻
B1R-1 制动电阻 B1R-2 制动电阻
B2R-1 制动电阻 B2R-2 制动电阻
B2R-3 制动电阻
B3R 电阻
BRF 二极管(电磁制动整流器)
BZS 蜂鸣器开关
C 点动按钮 C1A~C7A 电解电容
C1B~C70B 电解电容 CC 控制回路接触器
CC1 控制接触器 CCX 安全继电器
CCY 安全继电器 CBZ 轿顶蜂鸣器
C-DC 滤波电容 CGS 轿顶到站钟开关
CHAG() 电源装置 ATTS 司机方式开关
CL 关门继电器 1COM 轿顶插座
3COM 控制柜插座 4COM 插座
5COM 操纵盘插座 6COM 底抗电源插座
东芝电梯符号说明
1 / 11

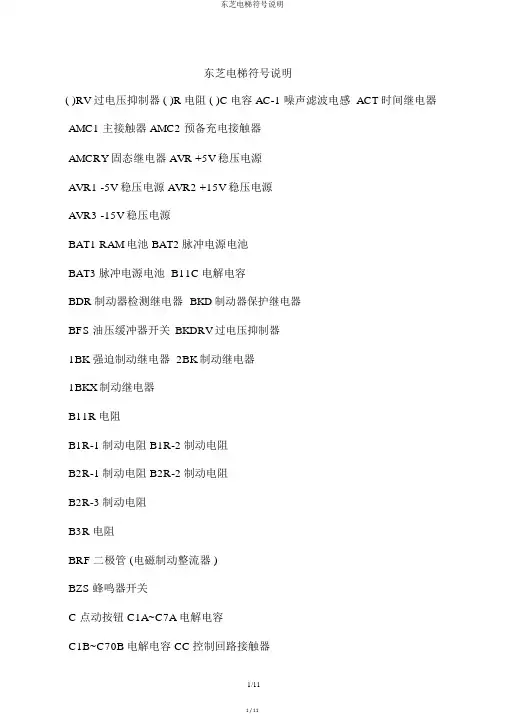

东芝电梯符号说明
( )RV过电压抑制器 ( )R电阻 ( )C电容 AC-1 噪声滤波电感 ACT时间继电器
AMC1 主接触器 AMC2 预备充电接触器
AMCRY固态继电器 AVR +5V稳压电源
AVR1 -5V稳压电源 AVR2 +15V稳压电源
AVR3 -15V稳压电源
BAT1 RAM电池 BAT2脉冲电源电池
BAT3脉冲电源电池 B11C电解电容
BDR制动器检测继电器 BKD制动器保护继电器
BFS油压缓冲器开关 BKDRV过电压抑制器
1BK 强迫制动继电器 2BK制动继电器
1BKX制动继电器
B11R电阻
B1R-1制动电阻 B1R-2制动电阻
B2R-1制动电阻 B2R-2制动电阻
B2R-3制动电阻
B3R电阻
BRF二极管 (电磁制动整流器 )
BZS蜂鸣器开关
C 点动按钮 C1A~C7A电解电容
C1B~C70B电解电容 CC控制回路接触器
1/11 东芝电梯符号说明
2 / 11
CC1控制接触器 CCX安全继电器
CCY安全继电器 CBZ轿顶蜂鸣器
C-DC滤波电容 CGS轿顶到站钟开关
CHAG()电源装置
ATTS司机方式开关
CL关门继电器
1COM 轿顶插座
3COM 控制柜插座
4COM 插座
5COM 操纵盘插座
6COM 底抗电源插座
7COM 插座
COUNT电磁计数器
CS-DC CS-U电流互感器
D 下方向开关
D1~D8 D9~D11二极管
DBDR二极管
DBC再开门电容
D51C-1 D51C-2电容
DCR关门检测继电器
DCC门回路继电器
2/11 东芝电梯符号说明
3 / 11
D57R-1门电阻
DLS轿门触板开关
DMA 门电机转子
DMF 门电机励磁绕组
DOS门开放开关
D11R D12R D13R再开门电阻
电梯安装质量等级评定报告（单梯）
国 家： ________________________
城 市： ________________________
项目名称： _________________________________
总 台 数： _________________________________
楼（座）号： _______________________________
A/B/C/D 梯： _____________________________
安装单位： _________________________________
检查人： __________________________________
电梯主要参数 曳引机厂家
曳引机型号
出厂编号
速 比
曳引绳根/①
电动机型号
功 率
额定电压
额定电流
限速器厂家
限速器型号
门机厂家
门机型号
开门方式
主控型号
变频器厂家
变频器型号
功率
额定载荷
速度
层/站
、检验部位：机房
保证项目 标准要求 检测结果 评定结果
主电源开关 1.断开后不应切断电路轿厢照明和通风
2.断开后不应切断电路机房照明
3.断开后不应切断电路机房内电源插座
4.断开后不应切断电路轿顶与低坑的电源插座
5.断开后不应切断电路电梯井道照明
6.断开后不应切断电路报警装置
7.具有稳定的断开和锁闭位置
8.在断开位置是时应能用挂锁或其他等效装置锁住
9.若两台以上电梯共用同一机房，应设区分各开关对应电梯的标志
断相保护装置 1.每台电梯配置供电系统断相保护装置
2.该装置在电梯运行中断相也应起保护作用
限速器 1.限速器各活动润滑部位也应有可靠润滑
2.限速器运转平稳，出厂时动作速度整定封记完好
3.限速器位置安装正确，绳轮垂直度
