若线路阻抗角50k，功率方向元件采用90接线，其最大灵敏角应选择为多少比较合适并用相量图分析，在保护安装处正方向发生AB两相短路时，故障相功率方向元件能否动作

2、什么叫测量阻抗、动作阻抗、整定阻抗、短路阻抗、负荷阻抗它们之间有什么不同

答：阻抗继电器输入电压和电流的比值称为测量阻抗。动作阻抗表示阻抗元件刚好动作时，加入其中的电压与电流的比值。整定阻抗用来界定保护范围的，一般取为保护安装处到保护范围的线路阻抗。当线路上某点发生金属性三相短路时，在保护处所测得的残余电压与流经该保护线路的短路电流的比值，就是短路阻抗。

在电力系统正常运行时，保护的测量阻抗等于负荷阻抗；短路阻抗明显小于负荷阻抗，短路阻抗因短路点不同而异。

3、具有圆特性的全阻抗、偏移特性阻抗和方向阻抗元件各有何特点利用全阻抗、偏移阻抗或方向阻抗元件作为距离保护的测量元件时，试问：

（1）反方向故障时，采取哪些措施才能保证距离保护不动作；

（2）正方向出口短路时，接到阻抗元件上的电压降为零或趋进于零时是否有死区如有死区应该如何减小或消除

答：全阻抗元件的特性是以保护安装处为圆心，以整定阻抗setZ为半径所作的一个圆。偏移特性阻抗有两个整定阻抗，即正方向整定阻抗1setZ和反方向整定阻抗2setZ，该特性圆的圆心位于121()2osetsetZZZ处，半径为121()2setsetZZ。方向阻抗元件的特性是以整定阻抗setZ为直径而通过坐标原点的一个圆。

（1）反方向故障时，偏移阻抗及全阻抗继电器一般用于距离Ⅲ段保护，时间上躲过了动作时间而不误动，方向阻抗继电器用于距离Ⅰ、Ⅱ保护。

（2）正方向出口短路时，接到阻抗元件上的电压降为零或趋进于零时，阻抗元件不能动作，从而出现保护装置的“死区”。为克服这个缺点，可以利用记忆回路记忆故障前的电压，作为测量元件比相的极化电压。

4、电压互感器和电流互感器的误差对距离保护有什么影响如果线路发生短路时，由于电流互感器铁芯饱和而使它出现负误差时，距离保护的保护范围有什么变化（伸长或缩短）如果发生短路时，由于电压下降很严重，电压互感器铁芯工作于其磁化曲线的起始部分（即导磁率下降）使误差增加，此时保护范围有什么变化（伸长或缩短）

第一章 继电保护工作基本知识

第一节 电流互感器

电流互感器（CT）是电力系统中很重要的电力元件，作用是将一次高压侧的大电流通

过交变磁通转变为二次电流供给保护、测量、录波、计度等使用，本局所用电流互感器二次

额定电流均为5A，也就是铭牌上标注为100/5，200/5等，表示一次侧如果有100A或者200A

电流，转换到二次侧电流就是5A。

电流互感器在二次侧必须有一点接地，目的是防止两侧绕组的绝缘击穿后一次高电压引

入二次回路造成设备与人身伤害。同时，电流互感器也只能有一点接地，如果有两点接地，

电网之间可能存在的潜电流会引起保护等设备的不正确动作。如图1.1，由于潜电流IX的存

在，所以流入保护装置的电流IY≠I，当取消多点接地后IX＝0，则IY＝I。

在一般的电流回路中都是选择在该电

流回路所在的端子箱接地。但是，如果差

动回路的各个比较电流都在各自的端子箱

接地，有可能由于地网的分流从而影响保

护的工作。所以对于差动保护，规定所有

电流回路都在差动保护屏一点接地。

电流互感器实验

1、极性实验

功率方向保护及距离保护，高频方向保护等装置对电流方向有严格要求，所以CT必

2、变比实验

须做极性试验，以保证二次回路能以CT的减极性方式接线，从而一次电流与二次电流的方

向能够一致，规定电流的方向以母线流向线路为正方向，在CT本体上标注有L1、L2，接

线盒桩头标注有K1、K2，试验时通过反复开断的直流电流从L1到L2，用直流毫安表检查

二次电流是否从K1流向K2。线路CT本体的L1端一般安装在母线侧，母联和分段间隔的

CT本体的L1端一般都安装在I母或者分段的I段侧。接线时要检查L1安装的方向，如果

不是按照上面一般情况下安装，二次回路就要按交换头尾的方式接线。

CT需要将一次侧电流按线性比例转变到二次侧，所以必须做变比试验，试验时的标准

CT是一穿心CT，其变比为（600/N）/5，N为升流器穿心次数，如果穿一次，为600/5。对

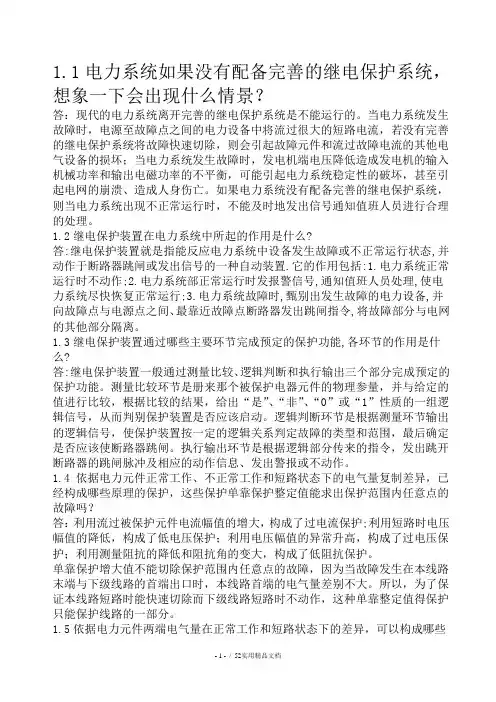

- 1 - / 52实用精品文档 1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？

答：现代的电力系统离开完善的继电保护系统是不能运行的。当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。

1.2继电保护装置在电力系统中所起的作用是什么?

答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。

1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?

答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。

1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？

(单选题)1: 使电流速断保护有最小保护范围的运行方式为系统()。

A: 最大运行方式

B: 最小运行方式

C: 正常运行方式

D: 事故运行方式

正确答案: B

(单选题)2: 下列不属于电力系统中性点接地方式的是()。

A: 中性点直接接地

B: 中性点不接地

C: 中性点阻抗接地

D: 中性点容抗接地

正确答案: D

(单选题)3: 负序功率方向继电器的最大灵敏角是()。

A: 70°

B: -30°

C: -45°

D: -105°

正确答案: D

(单选题)4: 使电流速断保护有最大保护范围的运行方式为系统()。

A: 最大运行方式

B: 最小运行方式

C: 正常运行方式

D: 事故运行方式

正确答案: A

(单选题)5: 两只变比相同、容量相同的CT,在二次绕组串联使用时()。

A: 容量和变比都增加1倍

B: 变比增加1倍，容量不变

C: 变比不变，容量增加1倍

D: 容量和变比都不变

正确答案: C

(单选题)6: 下列设备不属于一次设备的是()。

A: 发电设备

B: 输、配电设备

C: 用电设备

D: 测量设备

正确答案: D

(单选题)7: 在双侧电源系统中,采用方向元件是为了提高保护的()。

A: 方向性
