CQI优化和案例

CQI优良占比优化提升专题一、概述德州FDD-LTE(4G)网络自建设以来，以科学、合理、标准、规范为原则，以“建、维、优”一体化工作为核心，对网络严格要求，对用户认真负责，网络各项指标在省内均排名靠前，其中仅CQI>=7占比该项指标在全省排名靠后，该指标间接反映了用户的感知速率，为提升用户感知，德州电信分公司对该指标进行专题研究提升。

1.1 CQI定义CQI：Channel Quality Indicator，信道质量指示，是无线信道的通信质量的测量标准。

代表当前信道质量的好坏，和信道的信噪比大小相对应，取值范围0～31。

CQI由UE 测量所得，一般是指下行信道质量。

LTE的下行物理共享信道（PDSCH）支持三种编码方式：QPSK、16QAM和64QAM，依次需要的信道条件也不相同，编码方式越高依赖的信道条件需要越好。

CQI能够代表一个给定信道的信道测量标准所谓一个值（或多个值）。

通常，一个高值的CQI表示一个信道有好的质量，反之亦然。

CQI>=10是采用64QAM调制的必要条件,CQI>=7是采用16QAM调制的必要条件，采用高阶调制方式，在同等条件下，能获得更高的下载速率。

目前多采用CQI>=7的比例来衡量网络覆盖水平。

1.2 CQI上报周期LTE中支持两种形式的CQI，PMI和RI上报：周期性的和非周期性的上报。

周期性的CQI上报通常是通过PUCCH来进行的。

如果UE在发送周期性CQI子帧上，同时被调度有数据需要发送，那么，周期性的CQI上报将通过PUSCH来进行。

此时，UE将在PUSCH 中采用和PUCCH中同样的CQI/PMI/RI格式，而相应的PUCCH上的CQI上报资源将会闲置不用。

eNodeB还可以触发UE进行非周期性的上报。

非周期性的上报是通过PUSCH来进行的。

这些上报可以在PUSCH上单独地或者和其他数据一起进行发送。

在周期性CQI上报和非周期性CQI上报子帧同时存在的子帧，UE将会只上报非周期性的CQI上报而丢弃周期性的上报。

CQI参数优化分析一、问题现象前期省内评比测试中发现DT中的CQI测试值较低，平均值基本是在20~21之间，为了提升CQI的值，我们采取了两种措施针对CQI来进行优化：1、继续深入调整有导频污染的区域，尽量减少导频污染，提升EC/IO的值，从而提升CQI的值2、修改HS-PDSCH MPO常数，提升CQI的值二、问题分析通常在HSDPA下，UE上报CQI，NodeB借助该CQI判断当前无线链路的质量，调整发送数据块大小和功率。

且当UE上报CQI小于5时，NodeB将不会给该UE传送数据。

而MPO 常数可以调整UE上报的CQI。

UE上报CQI基于导频Ec/Nt来计算，公式如下：UE上报CQI = (Ec/Nt)CPICH + 10*lg(16)+MPO+4.5其中，10*lg(16)是计算HS-PDSCH的扩频增益(SF=16)；MPO为Measure Power Offset的缩写，通过上述配置参数MPO常数来计算MPO，公式如下：MPO = Min(13,CellMaxPower - PcpichPower – MPO常数)4.5为固定常量通过分析公式我们知道适当减小MPO常数，可以提高UE上报的CQI值；通过RF 优化提升(Ec/Nt)CPICH的值，也可以提高UE上报的CQI值。

三、参数修改HS-PDSCH MPO常数在RNC LMT中通过MML命令【LST CELLHSDPA】查看，MPO常数目前缺省配置为2.5dB，目前该参数调整为0.5 dB四、测试对比修改参数后近期DT中HSDPA的CQI值由20.88提升为23.20，改善较为明显。

通过RF调整导频污染的区域，EC/NO>-8dB的比例由原来的88%左右提升为93.06%，改善较为明显。

后续还会继续调整。

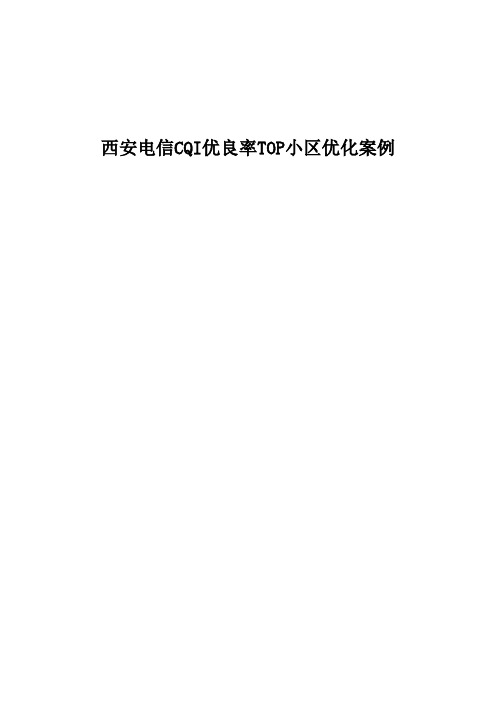

西安电信CQI优良率TOP小区优化案例1.概述CQI做为SINR的映射指示，可在一定程度上反映小区的下行覆盖质量，通过分析小区CQI采样分布可以识别出覆盖差小区并进行优化，提高业务质量和用户感知，有重要优化价值。

本案对西安电信LTE网络CQI优良率TOP小区进行分析，从覆盖、负荷、参数配置等多个维度优化提升CQI优良率TOP小区，总结优化方案案例。

2.CQI基本概念及原理LTE 的下行物理共享信道（PDSCH）支持三种调制方式： QPSK、 16QAM 和 64QAM，其中CQI：1-6 采用 QPSK，CQI：7-9 采用 16QAM，CQI：10-15 采用 64QAM。

eNodeB 根据上报的CQI来决定下行PDSCH信道的MCS。

不同的MCS对应不同的编码方式，因此UE用户上报的CQI值的大小决定了UE用户的下行编码效率，在同等情况下，下行编码效率越高，下载速率越高。

由此可见，UE用户上报的CQI指标即反映了LTE网络全网性无线信号覆盖质量，又反映了下行信道编码的效率。

相对于RSRP、SINR和上下行速率等指标，CQI更能全面的反映LTE网络的覆盖质量。

CQI是无线信道通信质量的测量标准，它是反映当前信道质量的一项重要指标。

通常，一个高值的CQI标志着有一个较好的信道质量。

CQI≥10是采用64QAM调制的必要条件，CQI ≥7是采用16QAM调制的必要条件，采用高阶调制方式，在同等条件下，能获得更高的下载速率。

目前集团采用CQI≥7的比例来衡量网络覆盖水平。

CQI本质上反应了当前的信道质量，提升CQI从根本上需要提升SINR。

UE 的CQI上报值跟信道效率的对应关系如下图1所示。

UE CQI与信道效率的对应关系3.优化思路3.1影响CQI优良率的因素CQI与SINR关系密切，同时受到覆盖质量、负荷、参数配置的影响，故优化CQI优良率应该从以下方面入手。

3.1.1负荷网络负荷抬升，用户间、小区间的同频干扰会增大，导致SINR下降，进而体现为CQI 优良率的下降，用户下载速率亦随之下降。

LTE网络CQI优良比提升优化思路目录一、CQI基本原理 (3)1.CQI概述及关联性分析： (3)2.计算公式： (5)3.CQI类型： (5)二、优化方案 (7)三、参数优化 (8)1.切换参数优化 (8)1)切换信令流程： (8)2)切换步骤： (9)3)切换问题表现： (10)4)优化案例： (10)2.功率参数优化 (12)1)PA定义： (12)2)PB定义： (13)3)PA、PB、导频功率与射频模块发射功率间的关系： (13)4)功率配比方案对比分析： (14)5)PA、PB与RE功率的对应关系： (14)6)优化案例： (15)3.PDCCH CCE聚合度参数优化 (16)1)PDCCH CCE介绍： (16)2)PDCCH配置对LTE网络覆盖的影响： (16)3)优化案例： (16)4.PUCCH信道开销参数优化 (17)1)PUCCH信道介绍： (17)2)PUCCH资源配置： (17)3)优化案例： (17)5.SR/CQI容量类参数优化 (18)1)CQI的定义和网络的影响： (18)2)PUCCH SR/CQI配置： (19)3)优化案例： (20)4)附中兴SR和CQI容量计算公式： (20)6.MIMO传输模式选择 (20)1)MIMO介绍： (20)2)MIMO主要模式分析（R10版本） (21)3)优化案例： (22)四、总结 (23)一、CQI基本原理1.CQI概述及关联性分析：CQI：（Channel Quality Indicator，信道质量指示）是无线信道的通信质量的测量标准，由终端基于下行信道的SINR测量上报的，它的高低取决于SINR，即说明CQI与网络覆盖质量直接相关。

CQI能够代表一个给定信道的信道测量标准所谓一个值（或多个值）。

通常，一个高值的CQI表示一个信道有好的质量，反之亦然。

CQI>=10是采用64QAM调制的必要条件,CQI>=7是采用16QAM调制的必要条件，采用高阶调制方式，在同等条件下，能获得更高的下载速率。

CQI质差TOP小区优化目录一、问题描述 (3)二、分析过程 (3)三、解决措施 (4)四、经验总结 (5)CQI质差TOP小区优化【摘要】CQI是由UE基于下行小区特定参考信号的SINR测量，根据BLER-SINR表格得出的值，CQI的分布情况最直观的反映了LTE网络的下行链路质量。

CQI的反馈是LTE时频资源调度的依据，eNodeB根据CQI信息选择合适的调度算法和下行数据块大小，以保证UE在不同无线环境下都能获取最优的下行性能.【关键字】CQI质差【业务类别】CQI、工参调整一、问题描述6月9日对全网CQI质差小区进行筛查，其中BB-固镇-固镇连城叶湖-HFTA-156468-184从6月1日至6月8日连续8天系统忙时CQI优良比在80%以下，严重影响用户使用4G网络感知。

二、分析过程结合CQI质差小区分布地理图及BB-固镇-固镇连城叶湖-HFTA-156468-184小区TA接入发现该质差小区系统忙时TA接入在1km以上的占比均在60%以上，存在覆盖较远的现象，综合分析导致该小区CQI质差的原因为边缘用户较多，无线环境较差导致。

三、解决措施针对BB-固镇-固镇连城叶湖-HFTA-156468-184覆盖地理环境及用户分布，对该小区电倾角及RS功率进行适当调整，减小边缘用户接入同时修改该小区TM传输模式，提升覆盖区域内用户无线通信环境质量，具体调整措施如下：BB-固镇-固镇连城叶湖-HFTA-156468-184小区电倾角由5°调整为8°：BB-固镇-固镇连城叶湖-HFTA-156468-184小区RS功率由212°调整为182°：BB-固镇-固镇连城叶湖-HFTA-156468-184小区传输模式由TM3修改为TM4：BB-固镇-固镇连城叶湖-HFTA-156468-184小区优化参数修改完成后对比该小区系统忙时CQI优良比提升明显，由70&左右提升至95%左右四、经验总结CQI反映了PDSCH的信道质量，我们可以通过后台网管数据，充分利用现网用户终端上报的CQI，同时结合MR覆盖率、重叠覆盖度、TA分布来衡量PDSCH信道质量以及单站覆盖情况，其与传统路测相比：路测反映的仅仅是网络中线状道路的SINR情况，而CQI反映的是面状网络的覆盖情况。

CQI优化手段总结及日常应用案例1概述在LTE网络中，SINR值常用来衡量网络覆盖质量，但是其始终表征的是参考信号的质量，并不能准确代表真正传送数据的PDSCH信道的质量情况，为此引入了CQI的概念。

CQI 是信道质量指示，英文全称channel quality indication，由UE测量所得，所以一般是指下行信道质量。

CQI的选取准则是UE接收到的传输块的误码率不超过10％。

因此，UE上报的CQI 不仅与下行参考信号的SINR有关，还与UE接收机的灵敏度有关。

根据省公司问题分析，盐城CQI差栅格问题点较多，针对CQI差栅格优化，总结提出一系列优化方案并验证现场实施效果。

2影响CQI指标的关键参数2.1时间同步和频率同步➢参数定义和影响：时间同步：时间信号是带有年月日时分秒时间信息的时钟信号。

目前时间信息业界使用UTC （Universal Time Coordinated）时间信息。

UTC时间是世界标准时间。

相位同步又称时间同步，是指绝对时间的同步。

一般所说的时间同步的操作就是按照接收到的时间来调控设备内部的时钟和时刻。

时间同步既调控时钟的频率又调控时钟的相位，同时将时钟的相位以数值表示，时间同步是指全网设备时间信息和UTC时间同步，即时间信号的起始时刻和UTC时间保持一致。

如下图所示，信号A和B是相位同步，信号C、D和A不是相位同步。

相位时间（Phase Time）指时钟信号与理想信号在对应的有效瞬间（一般指上升沿或者下降沿）的延迟时间，简称为“相位”。

相位也即时延。

时间同步有两个主要的功能：授时和守时。

用通俗的语音描述，授时就是“对表”。

通过不定期的对表动作，将本地时刻与标准时刻相位同步；守时类似于频率同步，保证在对表的间隙里，本地时刻与标准时刻偏差在可接受范围内。

频率同步：频率同步指两个信号的变化频率相同或者保持固定的比例，信号的相位可以不一致，频率也可以不一致，其相对应的有效瞬间以同一平均速率出现。

精品案例-LTE⽹络CQI优良⽐优化提升案例LTE⽹络CQI优良⽐优化提升1 CQI优化概述移动通信中，由于衰减和⼲扰的存在，信号强度和信号质量决定了有⽤信号能否被接收终端正确解调，⽽相对于信号强度，信号质量的决定作⽤更明显。

在FDD LTE通信系统来中，CQI 来指⽰LTE⽹络信道质量，⽹络通过读取CQI选择调制编码⽅式（MCS）和传输块⼤⼩（TBS），因此CQI的优劣直接影响LTE⽹络⽤户的感知速率和满意度；话统CQI反映⼩区的⽆线信号质量，通过话统CQI就可以识别出覆盖差⼩区并进⾏优化，优化提升CQI是业务指标的基础保障，是LTE⽹络优化的重要⼯作。

佛⼭电信在顺德区的CQI优化中，积极探索和实践，在话务持续增长的情况下保证了CQI 的有效提升，最终达成CQI优良⽐⾼于90%的⽬标。

本⽂总结CQI相关统计原理和本次实践中应⽤的问题分析及优化⽅法，为后续CQI优化提升提供借鉴和⽀持。

2 CQI原理2.1 CQI定义CQI即信道质量指⽰（Channel Quality Indicator），它反映了信道的质量状况，由UE 通过对下⾏导频信号的测量，反馈给eNodeB。

CQI的存在使下⾏传输形成了⼀个反馈系统，通过这个反馈系统，eNodeB能调节传输效率⾄最优。

UE的CQI上报量为⼀个4bits的值，eNodeB 通过对这个值的读取和处理，来选择调制编码⽅式（MCS）和传输块⼤⼩（TBS）。

实际优化中，运营商⼀般是通过路测来发现⽹络中覆盖差⼩区并进⾏针对性优化，但是传统路测费时费⼒，另外路测也仅能测试到路⾯的覆盖情况，实际现⽹⽤户多数分布在室内，所以单纯的路测不能反映⼩区实际的覆盖状况。

话统CQI可以在⼀定程度上反映⼩区的⽆线信号质量，通过话统CQI可以识别出覆盖和质差⼩区并进⾏优化，这样可以⼤⼤减少路测的⼯作量。

2.2 CQI上报模式分类CQI上报模式：分周期CQI上报和⾮周期CQI上报两种。

CQI高阶占比优化案例【现象描述】近期网管指标CQI高阶占比偏低，椒江区域在8月中旬CQI高阶占比值在52%波动，与其它区域的华为网络相比，该指标较差。

【原因分析】1、对CQI的理解高阶CQI占比公式：CQI高阶值占比=CQI值大于等于10的采样点数量/全部CQI采样点数量， CQI主要用来衡量小区下行信道的质量，由UE进行计算，并通过上行信道反馈给eNodeB，作为eNodeB MAC调度的输入。

该指标以小区为统计对象，统计小区内各UE上报的不同CQI值的次数，用于衡量小区下行信道的整体质量情况，CQI越高表明下行信道质量越好。

测量点：当eNodeB收到UE上报的全带宽CQI后，根据CQI取值（0～15）将对应的指标加1。

从以上的解释可以看出，CQI（Channel Quality Indicator）信道质量指示，它反映信道的质量状况，由UE测量并反馈给eNodeB。

此外UE上报给eNodeB的CQI是通过UE测量导频信号的SINR，然后通过量化得到的，即CQI的高低是由网络的覆盖好坏和干扰的强弱直接决定的。

2、当前的网络配置对CQI指标的影响从当前网络的配置情况来看，DRX特性是开启的，而该特性的开启对CQI指标是有一定影响的。

首先UE上报CQI必须在DRX非休眠期，从而导致CQI的整体上报次数减少。

其次对于远点用户来讲，由于其数据交互时延比近点用户较大，那么同样大小的数据，远点用户将耗费更多的时间才能传输完毕，从而导致激活期延长和CQI上报次数增多，而通常远点用户的覆盖较差，其CQI也偏低，从而导致整体的CQI降低，具体如下图所示。

3、TOP小区的指标分析（1）话统分析现网中主要有2个小区的CQI（0-9）的采样点较多对全网的高阶占比影响较严重，如下图所示：查看这两个小区的主要覆盖区域为高楼层的居民区，实际路测中也发现其主覆盖区域的CQI较低。

以上两个小区的RRC/ERAB建立成功率均为100%，掉话率也较低，可排除干扰带来CQI偏低的影响，结合其路测和覆盖区域的地理分布可判断其主要由网络弱覆盖引起。

LTE网络CQI优良比优化提升1 CQI优化概述移动通信中，由于衰减和干扰的存在，信号强度和信号质量决定了有用信号能否被接收终端正确解调，而相对于信号强度，信号质量的决定作用更明显。

在FDD LTE通信系统来中，CQI 来指示LTE网络信道质量，网络通过读取CQI选择调制编码方式（MCS）和传输块大小（TBS），因此CQI的优劣直接影响LTE网络用户的感知速率和满意度；话统CQI反映小区的无线信号质量，通过话统CQI就可以识别出覆盖差小区并进行优化，优化提升CQI是业务指标的基础保障，是LTE网络优化的重要工作。

佛山电信在顺德区的CQI优化中，积极探索和实践，在话务持续增长的情况下保证了CQI 的有效提升，最终达成CQI优良比高于90%的目标。

本文总结CQI相关统计原理和本次实践中应用的问题分析及优化方法，为后续CQI优化提升提供借鉴和支持。

2 CQI原理2.1 CQI定义CQI即信道质量指示（Channel Quality Indicator），它反映了信道的质量状况，由UE 通过对下行导频信号的测量，反馈给eNodeB。

CQI的存在使下行传输形成了一个反馈系统，通过这个反馈系统，eNodeB能调节传输效率至最优。

UE的CQI上报量为一个4bits的值，eNodeB 通过对这个值的读取和处理，来选择调制编码方式（MCS）和传输块大小（TBS）。

实际优化中，运营商一般是通过路测来发现网络中覆盖差小区并进行针对性优化，但是传统路测费时费力，另外路测也仅能测试到路面的覆盖情况，实际现网用户多数分布在室内，所以单纯的路测不能反映小区实际的覆盖状况。

话统CQI可以在一定程度上反映小区的无线信号质量，通过话统CQI可以识别出覆盖和质差小区并进行优化，这样可以大大减少路测的工作量。

2.2 CQI上报模式分类CQI上报模式：分周期CQI上报和非周期CQI上报两种。

周期CQI：如果是固定CQI周期，则CQI上报周期采用固定值。

5G CQI 覆盖优良比提升方法探究XX目录1、 5G CQI 覆盖优良比指标定义 (4)1.15G CQI 覆盖优良比定义 (4)1.25G CQI 相关定义 (4)1.15G CQI 与RSRP 关联性探究 (6)1.25G CQI 与SINR 关联性探究 (7)2、双维度射频优化提升5G CQI 优良比 (8)2.1连续覆盖优化 (8)2.1.1小区不可用处理 (8)2.1.2AAU 机械下倾角优化 (10)2.2深度覆盖优化 (13)2.2.1提升小区发射功率 (13)2.2.2调整B1 门限 (14)3、 5G CQI 优化参数探究及修改效果对比 (15)3.1物理下行共享信道汇聚功率偏置最大值 (15)3.2公共搜索空间的DCI 功率偏置最大值 (21)3.3TRS 功率偏置 (26)3.4PUSCH 标称P0 值 (31)3.5PUCCH 标称P0 值 (36)4、总结 (41)摘要5G 覆盖优良比即 CQI 优良比，该指标能够直接反映无线信道的质量，间接能够反映用户的使用感知。

本文首先从射频优化的角度对 CQI 优良比进行提升，提出从连续覆盖及深度覆盖两个方面进行优化。

连续覆盖优化包括基站故障处理， AAU 机械下倾角调整；深度覆盖优化包括增加发射功率，调整 B1 门限，通过处理现网的问题 TOP 小区达到提升 CQI 的目的。

然后，本文通过对 5G CQI 与RSRP、SINR 等指标的关联性研究，确定网络覆盖类指标和 5G CQI 指标之间的联系，以便对 5G CQI 指标质差问题的定界分析和优化。

通过对网管参数“物理下行共享信道汇聚功率偏置最大值、公共搜索空间的DCI 功率偏置最大值、TRS 功率偏置、PUSCH 标称P0 值、PUCH 标称P0 值”等参数探究，分别对质差区域参数修改前后的网管性能、现场 CQT 测试、现场 DT 测试等数据的5G CQI 指标变化趋势和其他网络关键指标的变化趋势进行对比分析，以确定不同优化方案下对 5G CQI 指标提升的有效性和可行性，最终达到 5G CQI 指标提升的效果。
