万能测长仪操作规程

1 新天光电测长仪影像安全操作及保养规程

1. 简介

本文档旨在向用户介绍新天光电测长仪影像的安全操作方法和保养规程。在使用过程中，请务必按照本文档中的指南进行操作，以确保设备的正常运行和延长其使用寿命。

2. 安全操作规程

2.1 使用前的准备

在使用新天光电测长仪影像之前，请确认以下准备工作已完成：

• 将设备放置在平稳、干燥的工作台或平台上。

• 检查电源线和数据线是否连接牢固，并且插口是否干净。

• 确保设备的周围没有易燃、易爆等危险物品。

• 检查设备主体和电源线是否有明显的损坏或磨损。

2.2 开机和关机操作

请按照以下步骤操作开机和关机：

2.2.1 开机操作

1. 确认设备已连接到可靠的电源，然后按下电源按钮开启设备。

2. 在设备启动过程中，请耐心等待，不要进行任何操作，直到设备启动完成。 2 2.2.2 关机操作

1. 在使用完毕后，确保没有任何操作正在进行中。

2. 按下电源按钮，将设备断开电源。

3. 在设备完全关闭之前，请不要拔下电源线或其他连接线。

2.3 操作注意事项

在使用新天光电测长仪影像时，请注意以下事项：

• 请勿将任何物体放置在设备上，以免造成设备损坏或影响测量结果。

• 避免在高温、潮湿或尘土较多的环境中使用设备，以免损坏设备内部元件。

• 在操作设备时，请使用干净的手套，以防止污染设备表面。

• 请勿使用任何尖锐物品触摸设备屏幕，以免造成划痕或损坏。

2.4 故障处理

如果在使用新天光电测长仪影像过程中遇到故障，请参考以下处理方法：

• 如果设备无法开机，请确认电源线是否插好，并检查电源插座是否正常工作。

• 如果设备启动后无法正常运行，请检查连接线是否松动或损坏，并确保软件已正确安装。

• 如果设备显示屏出现问题，请联系售后服务中心进行维修。 3 3. 保养规程

为了保持新天光电测长仪影像的性能和使用寿命，请按照以下规程进行保养：

3.1 清洁

第 1 页 共 2 页 万能测长仪的检定（四）

【要求】调节的不稳定性不超过0.3um。 【检定办法】在测量轴和尾管的测量杆上，安装φ8 mm的平面测帽。移动测量轴，使两平面测帽相接触，转动尾管测量杆的一个径向调节螺钉，在读数装置中找到最小值，再转动另一个径向调节螺钉，同样找到最小值，反复转动这两个螺钉，当稳定后，分离测得两螺钉在正、反向转动时的最小值。再转动两螺钉，当转变其位置后，重新按上述办法举行调节找到最小值。这一调节工作起码举行三次，全部最小值之差应不超过0.3um。从测量杆上取下平面测帽，安装球面测帽后，按上述办法再举行检定。 (19)测量杆受径向力时对示值的影响 【要求】当测量杆上受2N径向力时引起的示值变幻不超过0.5 um。除去径向力后，示值应恢复。 【检定办法】在测量杆上安装球面测帽。移动测量轴，使其测量杆上的球面测帽与尾管测量杆上的球面测帽相接触。借助尾管测量杆径向调节螺钉，将球面测帽调至正确状态(最大值)，然后调节读数装置，使其对准某一毫米刻线并读数。用径向力专用工具，分离在测量杆的左右(或上下)和前后加2N径向力，同时观看仪器的示值变幻，除去径向力后，示值应恢复。

(20)测力的正确性 【要求】在测量轴上加三片分量片时，测力应在(2±0.2)N范围内。 【检定办法】将限止杆固定于最上位置，在测量杆上安装球面测帽。在测量轴的上方加三片分量片后，用测力计与球面测帽相接触，同时在测力计上读数。测力的检定应起码在毫米刻度尺的上、下限和中间三个位置上举行。 (21)示值变动性 【要求】当测量外尺寸时不超过0.3um；测量内尺寸时不超过0.5um。 【检定办法】在测量杆上安装球面测帽。 移动测量轴，使其测量杆上的球面测帽与尾管测量杆上的球面测帽相接触，并将球面测帽调至正确状态。移开测量轴，在工作台上安装一块50 mm的3等量块，升降和移动工作台，使量块处于测量轴线上，然后移动测量轴，使测量轴和尾管的测量杆上的球面测帽与量块工作面接触，再使工作台按其水平轴和垂直轴转动，找到量块的最小值，并登记读数装置的读数。使测量轴来回移动 第 2 页 共 2 页 10次，其测量杆上的球面测帽每次都与量块工作面接触，并依次读取读数装置的读数，这10次读数中的最大值与最小值之差即为外尺寸测量时的示值变动性。 换上内测量钩，并调节至正确位置。将孔径为14

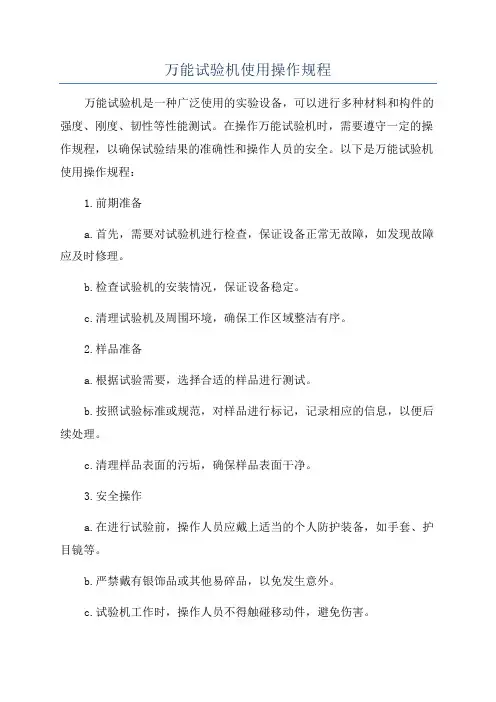

万能试验机使用操作规程

万能试验机是一种广泛使用的实验设备，可以进行多种材料和构件的强度、刚度、韧性等性能测试。在操作万能试验机时，需要遵守一定的操作规程，以确保试验结果的准确性和操作人员的安全。以下是万能试验机使用操作规程：

1.前期准备

a.首先，需要对试验机进行检查，保证设备正常无故障，如发现故障应及时修理。

b.检查试验机的安装情况，保证设备稳定。

c.清理试验机及周围环境，确保工作区域整洁有序。

2.样品准备

a.根据试验需要，选择合适的样品进行测试。

b.按照试验标准或规范，对样品进行标记，记录相应的信息，以便后续处理。

c.清理样品表面的污垢，确保样品表面干净。

3.安全操作

a.在进行试验前，操作人员应戴上适当的个人防护装备，如手套、护目镜等。

b.严禁戴有银饰品或其他易碎品，以免发生意外。

c.试验机工作时，操作人员不得触碰移动件，避免伤害。 4.试验设定

a.根据试验需要，选择合适的试验方法和试验参数。

b.将试验机调整为适当的工作模式，如拉伸、压缩、弯曲等。

c.设置试验机的工作速度、负荷范围、采样频率等参数。

5.试验操作

a.将样品正确安装到试验机上，保证样品与夹具接触紧密。

b.打开试验机的主电源，确保设备正常启动。

c.执行试验软件程序，开始进行试验。

d.在试验过程中，操作人员应密切关注试验机的工作状态，并及时做出相应的调整。

6.数据记录与分析

a.在试验过程中，及时记录试验数据，包括负荷、位移、时间等。

b.根据试验要求，进行数据处理和分析，得出相应的试验结果。

c.将试验数据及相关分析结果进行记录和保存，以备后续参考。

7.试验结束

a.当试验完成后，停止试验机的工作，并关闭主电源。

b.将样品从试验机上取下。

c.清理试验机及周围环境，保持设备整洁干净。

d.将试验数据及记录整理归档，以备后续参考。 8.事故预防与处理

a.严禁在试验中超过试验机的额定负荷，以免发生设备损坏或人身伤害事故。

万能游标角度尺使用方法

万能游标角度尺是一种测量工具，主要用于测量并指示物体的角度和长度。它通常由一个可移动的游标、一个主尺和一个底座组成，可通过调整游标位置和读取主尺上的刻度来获取精确的测量结果。

使用万能游标角度尺之前，需要先确定被测物体的形状和大小，并选择适合的角度尺来进行测量。在确定好万能游标角度尺的类型后，需要将底座安装在被测物体上，确保它们紧密接触且处于水平位置。

接下来，需要将游标平衡在被测物体上，并轻轻调整游标的位置，使其与待测的角度刚好相同。当游标位置合适后，记录主尺显示的刻度值，并根据需要进行精确度的调整。

在测量长度时，先将游标移动到起点位置，并记录下主尺上的刻度值。然后，移动游标到终点位置，并再次记录下主尺上的刻度值。最后，使用游标角度尺的刻度差计算出被测物体的长度。

在使用万能游标角度尺时，需要注意保持测量精度并正确地读取刻度值。测量时需避免不必要的干扰物，确保被测物体处于稳定状态。

总之，万能游标角度尺是一种十分实用的测量工具，可用于测量不同形状和大小的物体的长度和角度，适用于各种工业领域和日常生活中的测量工作。
