三坐标测量机三次元安全操作及保养规程

三坐标测量机使用操作规程

1.安全操作规程：

-操作人员应穿戴符合要求的劳动保护用具，如防护眼镜、手套等。

-在操作之前，确保电源和气源已断开，以防止意外启动和发生误伤。

-在调整工作台高度时，应保持平稳，避免摔倒或受伤。

2.设备准备：

-在使用之前，检查仪器的电源和气源是否正常，并通电预热一段时间。

-检查通讯线路是否连接稳定，以确保测量结果的准确性。

-清洁测量机的工作台和传感器，确保没有任何杂物或灰尘影响精确度。

3.标定和调零：

-在进行测量之前，进行标定操作以确保测量机的准确度。

-选取标定块或工件进行标定，按照操作程序进行标定并记录标定结果。

-对工件进行调零操作，使测量机的坐标系与工件的坐标系保持一致。

4.测量操作：

-根据测量需求选择相应的测量模式，并按照操作程序选择合适的测量参数。 -将待测工件放置在测量机上，并调整其位置和姿态，使其与测量机坐标系一致。

-进行测量前，应进行干扰检测，确保测量过程中没有干扰物。

-启动测量程序，测量机将自动进行测量，并生成测量报告。

-结束测量后，及时将工件从测量机上取下，避免影响下一次测量。

5.数据处理：

-根据测量结果，进行数据处理和分析，如计算尺寸误差、形状偏差等。

-将测量结果进行记录和归档，方便后续对比分析和追溯使用。

6.设备维护：

-定期对测量机进行维护保养，如清洁、润滑以及更换磨损部件等。

-对设备进行日常巡检，如检查电源和气源、传感器的工作状态等。

以上是三坐标测量机的使用操作规程，通过严格遵循这些操作规程，可以保证测量结果的准确性和测量机的正常运行，提高测量效率和产品质量。在使用过程中，操作人员应密切配合，确保工作安全，同时通过定期维护和保养，延长设备的使用寿命。

第1篇

一、概述

三坐标测量仪（简称三坐标）是一种高精度、高效率的测量设备，广泛应用于航空航天、汽车制造、模具制造等领域。本规程旨在规范三坐标测量仪的操作流程，确保测量精度和设备安全。

二、操作前的准备

1. 检查环境

（1）确保测量室内的温度、湿度符合设备要求（通常温度为20±2℃，湿度为45%-75%）。

（2）检查测量室内的通风、照明等设施是否正常。

2. 检查设备

（1）检查三坐标测量仪的电源、气源是否正常。

（2）检查测量机的导轨、工作台、测头等部件是否完好。

（3）检查测量软件是否运行正常。

3. 检查测量程序

（1）检查测量程序是否正确，包括测量参数、测量路径等。

（2）检查测量程序是否适用于被测工件。

4. 检查被测工件

（1）检查被测工件表面是否平整、光滑。

（2）检查被测工件尺寸是否符合测量要求。

三、操作步骤

1. 启动设备

（1）打开三坐标测量仪的电源。

（2）启动测量软件。 （3）进行回零操作。

2. 安装测头

（1）根据测量需求选择合适的测头。

（2）将测头安装在测头架上。

（3）检查测头是否安装牢固。

3. 安装工件

（1）将工件放置在工作台上。

（2）确保工件位置正确，避免工件与测量机碰撞。

（3）固定工件，确保工件在测量过程中不会移动。

4. 开始测量

（1）根据测量程序进行测量。

（2）操作人员应密切关注测量过程，确保测量精度。

（3）首次运行程序时，建议慢速运行，确认程序无误后再进行正常速度测量。

5. 测量数据采集

（1）测量过程中，实时记录测量数据。

（2）测量结束后，将数据保存至计算机。

6. 测量结果分析

（1）根据测量数据，分析工件尺寸是否符合要求。

（2）对测量结果进行误差分析，找出误差原因。

7. 测量结束后

（1）将测头退回原位。

（2）关闭测量软件和电源。

（3）清理测量室，为下一次测量做好准备。 四、注意事项

1. 操作人员应熟悉三坐标测量仪的操作规程，确保操作安全。

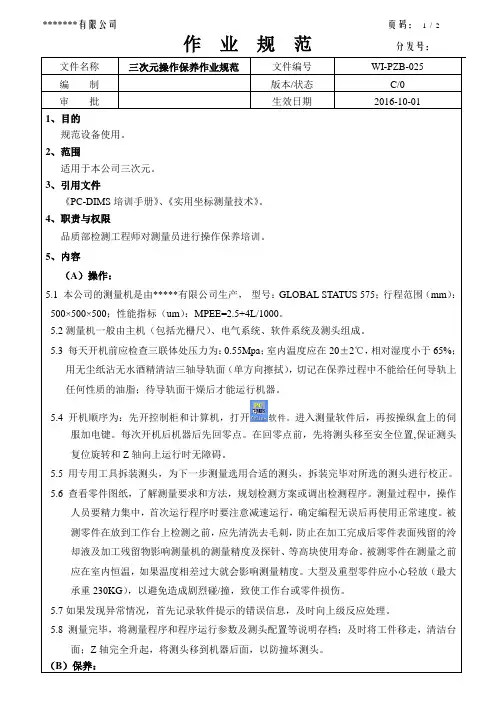

*******有限公司 页码： 1 / 2

作 业 规 范 分发号：

文件名称 三次元操作保养作业规范 文件编号 WI-PZB-025

编 制 版本/状态 C/0

审 批 生效日期 2016-10-01

1、目的

规范设备使用。

2、范围

适用于本公司三次元。

3、引用文件

《PC-DIMS培训手册》、《实用坐标测量技术》。

4、职责与权限

品质部检测工程师对测量员进行操作保养培训。

5、内容

（A）操作：

5.1 本公司的测量机是由*****有限公司生产， 型号：GLOBAL STATUS 575；行程范围（mm）：500×500×500；性能指标（um）：MPEE=2.5+4L/1000。

5.2测量机一般由主机（包括光栅尺）、电气系统、软件系统及测头组成。

5.3 每天开机前应检查三联体处压力为：0.55Mpa；室内温度应在20±2℃，相对湿度小于65%；用无尘纸沾无水酒精清洁三轴导轨面（单方向擦拭），切记在保养过程中不能给任何导轨上任何性质的油脂；待导轨面干燥后才能运行机器。

5.4 开机顺序为：先开控制柜和计算机，打开软件。进入测量软件后，再按操纵盒上的伺服加电键。每次开机后机器后先回零点。在回零点前，先将测头移至安全位置,保证测头复位旋转和Z轴向上运行时无障碍。

5.5 用专用工具拆装测头，为下一步测量选用合适的测头，拆装完毕对所选的测头进行校正。

5.6 查看零件图纸，了解测量要求和方法，规划检测方案或调出检测程序。测量过程中，操作人员要精力集中，首次运行程序时要注意减速运行，确定编程无误后再使用正常速度。被测零件在放到工作台上检测之前，应先清洗去毛刺，防止在加工完成后零件表面残留的泠却液及加工残留物影响测量机的测量精度及探针、等高块使用寿命。被测零件在测量之前应在室内恒温，如果温度相差过大就会影响测量精度。大型及重型零件应小心轻放（最大承重230KG），以避免造成剧烈碰/撞，致使工作台或零件损伤。

1 蔡司三坐标系列安全操作及保养规程

蔡司三坐标测量仪是一个精密的测量设备，可高精度地测量三维物体的形状和位置。为确保测量的准确性和设备的长期使用寿命，操作人员应严格依照以下安全操作和保养规程进行操作和维护。

安全操作规程

1. 设备准备

在使用蔡司三坐标测量仪前，必须进行正确的设备准备。

1. 确认所有机械装置的锁紧螺钉已经完全锁紧。

2. 对所有测量探头进行检查和清洁，确保其不受损坏或变形。

3. 检查所有电缆和管道，确保它们没有受到损坏或变形，并且没有任何安全隐患。

4. 确保电源和控制台已正确连接，所有的开关和按钮功能正常。

2. 测量准备

在进行时，必须遵循以下测量准备：

1. 对待测物体进行干燥、清洁处理，从而消除引起测量误差的微小观测数值。

2. 清洁探头和夹具，从而避免在测量过程中发生小的移动或振动，影响测量精度。

3. 检查探头、夹具、测量地标和待测物体是否符合测量要求。 2 4. 将待测物体适当位置夹持或夹紧，使其能够保持固定的位置不发生运动。

5. 确认被测物体的表面平整并受到良好的支撑，从而保证可靠的测量。

3. 测量操作

在进行测量操作时，必须遵循以下操作步骤：

1. 打开控制台。

2. 调整各个参数，如分辨率、扫描速度、测量范围等，以适应被测物体的特殊要求。

3. 启动测量程序，探头自动检测测量区域，执行自动扫描和定位。

4. 准确读取、记录、传输和存储测量结果。

5. 仔细检查测量结果，并对结果进行修正，以便提高精度，直至达到所需精度和精度。

4. 关机及清洁

在关机和清洁之前，必须按以下步骤操作：

1. 关闭控制台。

2. 首先移除夹紧在待测物上的所有探针和固定物。

3. 使用清洁布擦拭探头和夹具，以清除测量过程中所产生的磨损物和脏污。

4. 将所有余料、夹具放回原位，并将测量区域打扫干净。 3 5. 确保探头、夹具和整个设备处于干燥、整洁的状态。

保养规程
