金相显微镜操作规程

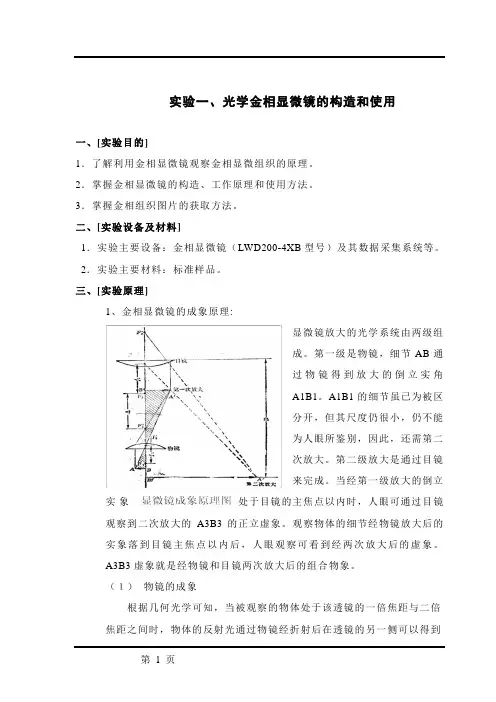

第 1 页 实验一、光学金相显微镜的构造和使用

一、[实验目的]

1．了解利用金相显微镜观察金相显微组织的原理。

2．掌握金相显微镜的构造、工作原理和使用方法。

3．掌握金相组织图片的获取方法。

二、[实验设备及材料]

1．实验主要设备：金相显微镜（LWD200-4XB型号）及其数据采集系统等。

2．实验主要材料：标准样品。

三、[实验原理]

1、金相显微镜的成象原理:

显微镜放大的光学系统由两级组成。第一级是物镜，细节AB通过物镜得到放大的倒立实角A1B1。A1B1的细节虽已为被区分开，但其尺度仍很小，仍不能为人眼所鉴别，因此，还需第二次放大。第二级放大是通过目镜来完成。当经第一级放大的倒立实象处于目镜的主焦点以内时，人眼可通过目镜观察到二次放大的A3B3的正立虚象。观察物体的细节经物镜放大后的实象落到目镜主焦点以内后，人眼观察可看到经两次放大后的虚象。A3B3虚象就是经物镜和目镜两次放大后的组合物象。

（１） 物镜的成象

根据几何光学可知，当被观察的物体处于该透镜的一倍焦距与二倍焦距之间时，物体的反射光通过物镜经折射后在透镜的另一侧可以得到

第 2 页 一个放大的倒立实像。为了充分发挥物镜的能力，一般设计时是让被观察物体处于很接近于焦点处，因此计算其放大倍数时可以用物镜的焦距f。显微镜的成象质量、鉴别能力、有效放大倍数主要决定于物镜 ，物镜放大倍数：

（2）目镜的成象

同样据几何光学成象规律可知，当被观察物体处于该透镜的一倍焦距以内时，人眼通过透镜观察，可以在250mm远处看到一个放大了的正立虚象(250mm在这里称为明视距离，目镜放大倍数：

（3）显微镜总的放大倍数：

显微镜是提供人们观察物体细节的一种仪器，在保证鉴别能力的前题下，将物体放大一定的倍数使达到人眼所能分辨。因此放大倍数与人眼鉴别能力是相关的。正常人眼的鉴别能力在明视距离250mm远处为0.15~0.30mm间。设人眼鉴别能力为e，则根据前述公式可导出：

1

金相检验操作规程

1. 试样

金相试样面积小于400mm2,厚（高）度15-20mm为宜。若试样面积过小，应经镶嵌后再进行磨制。

低倍组织酸侵试样厚度（高）度为20mm左右，酸侵低倍试样检测面应经过车加工或磨加工，表面粗糙度应不大于1.6μm。试样检测面不得由油污及加工伤痕，必要时应预先清除。试样的标识应清晰。

2. 高倍检验操作规程

2.1金相试样制备操作规程

2.1.1金相试样的切取

试样切取的方向、部位和数量，应根据有关技术条件的规定。

试样可用手锯、锯床或切割机等切取，必要时也可用气割法切取，但烧割边缘必须与正式试样保持相当距离，以去除热影响区。

取好的试样先在平面磨床或砂轮机上把检测面磨平，磨面上的磨痕应均匀一致。磨样时应对试样进行冷却，以免金属组织受热发生变化。

2.1.2金相试样的磨制

试样需经粗磨和细磨，粗磨用水磨砂纸，细磨用金相砂纸，应根据需要选择合适的砂纸及磨制道次。磨样时须把前一道的磨痕磨去，方向与前一道的工序相垂直。磨样时要防止试样磨面温度过高而使组织发生变化。

2.1.3金相试样的抛光

常用的时机械抛光的方法，即把经过细磨的试样在抛光机上进行抛光。抛光织物采取丝绒或绸布，抛光粉采用金刚砂。抛光面光洁度要达到镜面，不允许有夹杂物拖尾、麻点、过热等现象，抛光后将试样清洗干净。

2.1.4金相试样化学侵蚀操作规程

试样侵蚀前抛光面应保持干净，不得有油污或指痕，以免影响所显示组织的清晰度。试样在盛有侵蚀剂的器皿中侵蚀，侵蚀时试样应轻微摆动，但不可擦伤抛光面。应根据不同的需要选择侵蚀剂，并注意侵蚀适度。侵蚀后试样应保持干燥（在酒精中浸泡、用电吹风吹干），以待观察。

配置侵蚀剂时遵照先加酒精或水、后加酸液的顺序。侵蚀操作时要注意安全，防止酸液或酸雾对人体造成伤害。

2.2金相显微镜操作规程

操作者在使用显微镜前，应仔细阅读显微镜的使用说明书，了解显微镜的功能及使用方法。初学者操作显微镜应在专人指导下进行。

第 1 页 共 8 页 金相、物理试验工操作规程

操作规程是指在特定工作场景下，按照一定的方法和步骤进行操作的规定。针对金相、物理试验工的操作规程，主要是指在进行金相测试和物理试验时应遵循的操作方法、注意事项和安全规定等。下面是一份金相、物理试验工操作规程的示例，供参考：

一、操作准备

1. 根据实验需要，准备好所需的试验设备、试剂、实验样品等。

2. 确保工作区域整洁，无杂物和易燃物，保持良好的通风环境。

3. 检查试验设备的正常工作状态，确保无损坏或故障。

4. 穿戴适当的个人防护装备，如实验手套、安全眼镜、实验服等。

二、金相测试操作规程

1. 根据实验要求，选择合适的试样制备方法，如切割、磨光等。

2. 将试样固定在金相显微镜台上，并调整好显微镜的放大倍数。

3. 用显微镜观察试样的金相组织，根据需要进行测量或拍照。

4. 根据实验要求，选择合适的试剂，进行染色、腐蚀等处理。

5. 操作过程中要注意试剂的正确使用和配比，确保安全。

6. 必要时，进行显微镜调焦和视野调整，以获得清晰的金相图像。

7. 完成金相测试后，及时清理显微镜台面和试样，保持实验区域整洁。

金相、物理试验工操作规程（2） 第 2 页 共 8 页 1. 根据实验要求，选择合适的物理试验设备和仪器，准备实验样品。

2. 严格按照试验方法和步骤进行操作，确保操作的准确性和可重复性。

3. 注意试验设备和仪器的正确使用和操作技巧，避免造成损坏或安全事故。

4. 加入试剂或加载样品时，遵循准确的用量和比例，注意防止溅出和污染。

5. 在进行物理试验时，保持实验区域的安静，避免干扰和误操作。

6. 完成物理试验后，及时清理实验设备和仪器，做好记录和整理工作。

四、安全注意事项

1. 严禁单独操作未经培训的试验设备和仪器。

2. 在使用化学试剂时，佩戴好个人防护装备，避免直接接触皮肤和呼吸道。

3. 遇到化学品泄漏或事故时，迅速采取应急措施，并向上级报告。

金相显微镜操作说明书

一、引言

金相显微镜是一种用于金属材料显微组织观察和分析的仪器。本操作说明书旨在引导用户正确操作金相显微镜，并提供相关操作要点和注意事项，以确保获得准确可靠的观察结果。

二、仪器概述

金相显微镜主要由以下部分组成：

1. 显微镜主体：包括立式显微镜、物镜旋钮、对焦手轮等。

2. 光源系统：包括光源开关、亮度调节等。

3. 样品支架：用于放置待观察的金属材料样品。

4. 操作台：包括显微镜底座、支架调节手轮等。

三、操作步骤

1. 准备工作

a) 将金相显微镜放置在平稳的台面上，并保持水平。

b) 打开光源开关，根据需要调节光源亮度。

c) 检查显微镜主体和物镜是否清洁，如有污迹，应用干净柔软的纸巾轻拭干净。

2. 样品制备 a) 将待观察的金属样品切割成适当大小，并进行研磨和抛光处理，以确保表面平整和光滑。

b) 清洁样品表面，以去除尘垢和油脂，可使用酒精棉球轻拭。

c) 将处理好的样品放置在样品支架上，并确保样品牢固且不易晃动。

3. 开机操作

a) 打开显微镜电源开关，待显微镜启动完成后，调整目镜和物镜放大倍数为合适倍数。

b) 用目镜调节手轮将样品移动至视野中心位置，以获得清晰的图像。

c) 通过物镜旋钮选择合适的物镜放大倍数，一般可从低倍到高倍逐渐选择，避免过度调整。

4. 对焦调节

a) 通过对焦手轮将样品逐渐调节至清晰焦平面，取得最清晰的样品图像。

b) 如需进行不同深度位置的观察，可通过对焦手轮继续微调焦距。

5. 观察记录

a) 使用目镜放大倍数调节手轮和物镜旋钮调整样品位置和放大倍数。

b) 在观察过程中，应通过调节亮度控制显微镜光源以获得适宜的观察光线亮度。

c) 观察记录过程中，可使用相机对所见显微图像进行拍摄备份。 6. 关机操作

a) 关闭光源开关，将亮度调节为最低档位。

b) 关闭显微镜电源开关，待显微镜完全停止运行后，再关闭仪器电源。

c) 清理和整理工作区域，将显微镜和配件进行适当保养和清洁。
