1 《电气控制与PLC应用》习题解答
第一章 常用低压电器
1-1 从外部结构特征上如何区分直流电磁机构与交流电磁机构？怎么区分电压线圈与电流线圈？
答：从外部结构特征上，直流电磁机构铁心与衔铁由整块钢或钢片叠制而成，铁心端面无短路环，直流电磁线圈为无骨架、高而薄的瘦高型。交流电磁机构铁心与衔铁用硅钢片叠制而成，铁心端面上必有短路环，交流电磁线圈设有骨架，做成短而厚的矮胖型。
电压线圈匝数多，线径较细，电流线圈导线粗，匝数少。
1-2 三相交流电磁铁有无短路环，为什么？
答：三相交流电磁铁无短路环。三相交流电磁铁电磁线圈加的是三相对称电压，流过三相对称电流，磁路中通过的是三相对称磁通，由于其相位互差120º，所产生的电磁吸力零值错开，其合成电磁吸力大于反力，故衔铁被吸牢而不会产生抖动和撞击，故无需再设短路环。
1-3 交流电磁线圈误接入对应直流电源，直流电磁线圈误接入对应交流电源，将发生什么问题，为什么？
答：交流电磁线圈误接入对应直流电源，此时线圈不存在感抗，只存在电阻，相当于短路状态，产生大的短路电流，立即将线圈烧毁。
直流电磁线圈误接入对应交流电源，由于阻抗存在，使线圈电流过小，电磁吸力过小；衔铁吸合不上，时间一长，铁心因磁滞、涡流损耗而发热，致使线圈烧毁。
1-4 交流、直流接触器是以什么定义的？交流接触器的额定参数中为何要规定操作频率？
答：接触器是按主触头控制的电流性质来定义为是交流还是直流接触器。对于交流接触器，其衔铁尚未动作时的电流为吸合后的额定电流的5~6倍，甚至高达10~15倍，如果交流接触器频繁工作，将因线圈电流过大而烧坏线圈，故要规定操作频率，并作为其额定参数之一。
1-5 接触器的主要技术参数有哪些？其含义是什么？
答：接触器的主要技术参数有极数和电流种类，额定工作电压、额定工作电流（或额定控制功率），约定发热电流，额定通断能力，线圈额定电压，允许操作频率，机械寿命和电寿命，接触器线圈的起动功率和吸持功率，使用类别等。
电器控制与PLC教案 1 第一章 常用低压电器
电器：电能的生产、输送、分配与应用起着控制、调节、检测和保护的作用。
根据外界的信号和要求，自动或手动接通或断开电路，断续或连续地改变电路参数，以实现对电路或非电路对象的切换、控制、保护、检测、变换和调节用的电气设备。
定义：一种能控制电能的器件。
第一节 电磁式低压电器的结构和工作原理
● 低压电器：用于交流1200V、直流1500V以下电路的器件
● 高压电器：用于交流1200V、直流1500V以上电路的电器。
电力传动系统的组成：
1）主电路：由电动机、（接通、分断、控制电动机）接触器主触点等电器元件所组成。特点：电流大
2）控制电路：由接触器线圈、继电器等电器元件组成。
特点：电流小
●任务：按给定的指令，依照自动控制系统的规律和具体的工艺要求对主电路进行控制。
一、低压电器的分类
1、按使用的系统 电器控制与PLC教案 2 1）低压配电电器
用于低压供电系统。电路出现故障（过载、短路、欠压、失压、断相、漏电等）起保护作用，断开故障电路。（动动稳定性、热稳定性）
例如：低压断路器、熔断器、刀开关和转换开关等。
2） 低压控制电器
用于电力传动控制系统。能分断过载电流，但不能分断短路电流。（通断能力、操作频率、电气和机械寿命等）
例如：接触器、继电器、控制器及主令电器等。
2、 按操作方式
1）手动电器：刀开关、按钮、转换开关
2）自动电器：低压断路器、接触器、继电器
3、按工作原理
1）电磁式电器：电磁机构控制电器动作
2）非电量控制电器：非电磁式控制电器动作
◆电磁式电器由感测和执行两部分组成。
感测部分（电磁机构）：接受外界输入的信号，使执行部分动作，实现控制的目的。
第一章 常用低压电器
1-1 闸刀开关在安装时，为什么不得倒装？如果将电源线接在闸刀下端，有什么问题？
解：如果闸刀开关倒装，在闸刀开关拉闸断电时，其动触头有可能因重力下落使闸刀开关合闸造成危险。如果将电源线接在闸刀下端，在闸刀开关拉闸断电时，其动触头上带电，不安全。
1-2 哪些低压电器可以保护线路的短路？
解：保护线路的短路的低压电器主要有熔断器和断路器。
1-3 常用的低压熔断器有哪些类型？
解：常用的低压熔断器有插入式熔断器、螺旋式熔断器、无密封管式熔断器和有密封管式熔断器。
1-4 断路器有哪些保护功能？
解：断路器的过电流脱扣器用于线路的短路和过电流保护，热脱扣器用于线路的过负荷保护，失压(欠电压)脱扣器用于失压保护。
1-8 空气阻尼式时间继电器的通电延时型电磁机构和断电延时型电磁机构相同吗？通电延时型时间继电器可以改为断电延时型时间继电器吗？
解：JS7型空气阻尼式时间继电器的通电延时型电磁机构和断电延时型电磁机构相同，只要将电磁机构旋转180度安装就可将通电延时型时间继电器改为断电延时型时间继电器。反之亦然。
1-9热继电器在电路中起什么作用？其工作原理是什么？热继电器接点动作后，能否自动复位？
解：热继电器在电路中起过载保护作用，常用于保护电动机。
热继电器主要由双金属片和热元件组成，热元件串接于电路中，当电动机正常运行时，其工作电流通过热元件产生的热量不足以使双金属片变形，热继电器不会动作。当电动机发生过电流且超过整定值时，双金属片的热量增大而发生弯曲，经过一定时间后，使触点动作，通过控制电路切断电动机的工作电源。
热继电器接点动作后，热元件也因失电而逐渐降温，经过一段时间的冷却，双金属片恢复到原来状态。如将复位螺丝旋出，触点不能自动复位，为手动复位置方式。如将复位螺丝旋入，触点能自动复位，为自动复位置方式。
1-10按钮和行程开关有什么不同？各起什么作用？
四川核工业高级技工学校二校区 《电力拖动控制线路与技能训练》
第 1页 /共 3页

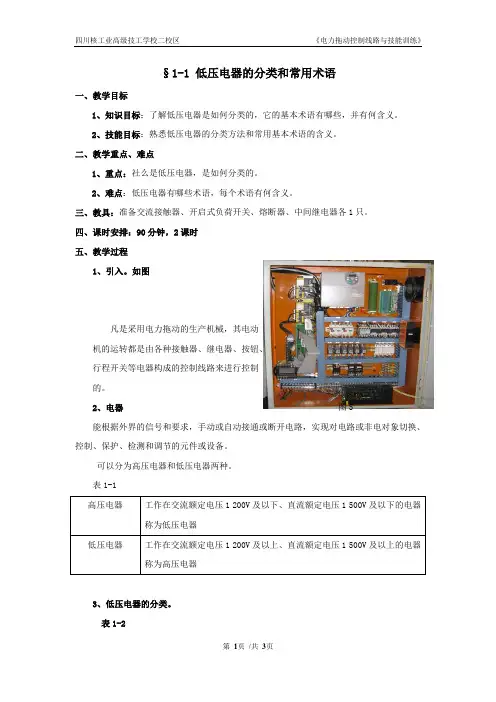

§1-1 低压电器的分类和常用术语
一、教学目标
1、知识目标：了解低压电器是如何分类的，它的基本术语有哪些，并有何含义。
2、技能目标：熟悉低压电器的分类方法和常用基本术语的含义。
二、教学重点、难点
1、重点：社么是低压电器，是如何分类的。
2、难点：低压电器有哪些术语，每个术语有何含义。
三、教具：准备交流接触器、开启式负荷开关、熔断器、中间继电器各1只。
四、课时安排：90分钟，2课时
五、教学过程
1、引入。如图
凡是采用电力拖动的生产机械，其电动
机的运转都是由各种接触器、继电器、按钮、
行程开关等电器构成的控制线路来进行控制
的。
2、电器 图5
能根据外界的信号和要求，手动或自动接通或断开电路，实现对电路或非电对象切换、控制、保护、检测和调节的元件或设备。
可以分为高压电器和低压电器两种。
表1-1
高压电器 工作在交流额定电压1 200V及以下、直流额定电压1 500V及以下的电器称为低压电器
低压电器 工作在交流额定电压1 200V及以上、直流额定电压1 500V及以上的电器称为高压电器
3、低压电器的分类。
表1-2 四川核工业高级技工学校二校区 《电力拖动控制线路与技能训练》
第 2页 /共 3页
分法 类别 说明及用途
按
用
途 低压配电电器 包括低压开关、低压熔断器等，主要用于低压配电系统及动力设备中
低压控制电器 包括接触器、继电器、电磁铁等，主要用于电力拖动与自动控制系统中
按动作方式 自动切换电器
依靠电器本身参数的变化或外来信号的作用，自动完成接通或分断等动作的电器，如接触器、继电器等
