侧石平石及人行道施工方法

侧平石工程施工

1、侧平石施工工艺流程

测量放线→砼后座施工→砌筑侧石→平石砼底座施工→铺砌平石。

2、侧平石施工要点

（1）侧平石基础：侧平石基础与道路基层结构同步做出，可达到与路床同样的密实度，侧平石下面的水泥石屑稳定层亦应与路面基层同时施工。

（2）放线与刨槽：按校准的路边线进行刨槽，在槽内加钉侧石边线桩（用钢筋棍制作），直线部分的间距10－15m，弯道部分5－10m，路口圆弧1－5m反复校核同高程和曲线，以求侧石顶平顺，无波浪，曲线圆润，无折角。

（3）安砌：在刨好的槽面上铺现浇水泥砼后座，按放线位置和高程安砌侧石，用橡皮锤敲打牢固平衡，线型直顺，弯度圆润，顶面平顺并符合设计高程，缝宽均匀。平石一般按路面横坡斜坡斜向侧石，但在进水口的平石可稍为斜向进水口以利进水。

（4）勾缝：宜在路面完成后勾缝。勾缝前，先校核平石的位置和高程，顺直度或圆顺度，予以调整后进行勾缝。勾缝要将砂浆填满填实缝隙后勾抹平整，并将缝边毛刺清扫干净。

3、缘石的质量标准

（1）侧平石必须安砌稳固，做到线直、面、无折角，顶面应平整无错牙，勾缝饱满严密，整洁坚实。

（2）雨水口处道虑安砌，应与雨水口施工配合，作到安砌牢固，位置准确；平石不得阻水。

（3）立侧石背后及基础应回填密实。

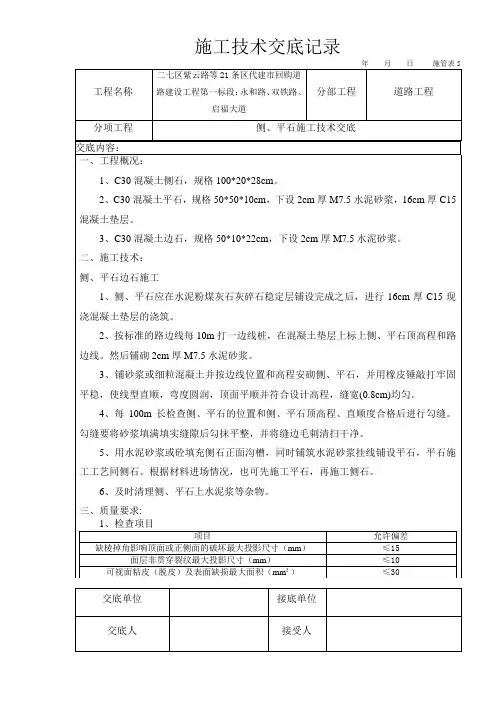

施工技术交底记录

年 月 日 施管表5

工程名称 二七区紫云路等21条区代建市回购道路建设工程第一标段：永和路、双铁路、启福大道 分部工程 道路工程

分项工程 侧、平石施工技术交底

交底内容：

交底单位 接底单位

交底人

接受人

一、工程概况：

1、C30混凝土侧石，规格100*20*28cm。

2、C30混凝土平石，规格50*50*10cm，下设2cm厚M7.5水泥砂浆，16cm厚C15混凝土垫层。

3、C30混凝土边石，规格50*10*22cm，下设2cm厚M7.5水泥砂浆。

二、施工技术：

侧、平石边石施工

1、侧、平石应在水泥粉煤灰石灰碎石稳定层铺设完成之后，进行16cm厚C15现浇混凝土垫层的浇筑。

2、按标准的路边线每10m打一边线桩，在混凝土垫层上标上侧、平石顶高程和路边线。然后铺砌2cm厚M7.5水泥砂浆。

3、铺砂浆或细粒混凝土并按边线位置和高程安砌侧、平石，并用橡皮锤敲打牢固平稳，使线型直顺，弯度圆润，顶面平顺并符合设计高程，缝宽(0.8cm)均匀。

4、每100m长检查侧、平石的位置和侧、平石顶高程、直顺度合格后进行勾缝。勾缝要将砂浆填满填实缝隙后勾抹平整，并将缝边毛刺清扫干净。

5、用水泥砂浆或砼填充侧石正面沟槽，同时铺筑水泥砂浆挂线铺设平石，平石施工工艺同侧石。根据材料进场情况，也可先施工平石，再施工侧石。

6、及时清理侧、平石上水泥浆等杂物。

三、质量要求:

1、检查项目

项目 允许偏差

缺棱掉角影响顶面或正侧面的破坏最大投影尺寸（mm） ≤15

面层非贯穿裂纹最大投影尺寸（mm） ≤10

可视面粘皮（脱皮）及表面缺损最大面积（mm²） ≤30 施工技术交底记录

年 月 日 施管表5

路侧平石的安装工艺

本工程侧石高于路面100毫米，消防扑救面与绿地连接处的侧石高差为60毫米

一、施工工艺流程

侧、平石施工工艺流程：施工放样→刨槽→铺垫层→安装→浇筑后戗。

二、施工方案

1、材料要求：

（1)花岗石的品种、规格应符合设计要求，技术等级、光泽度、外观质量要求，应符合规范要求。

（2）侧、平石材质为花岗岩，所有侧、平石内侧倒角，倒角大小应一致。

（3）所有侧、平石颜色应一致，并应六面加工，平整光滑。

2、测量放线：

根据设计核对道路中心线无误后，放出路面边线定出边桩及高程、直线部位设10米桩，曲线部位边桩应加密，保证曲线圆弧尺寸。

3、刨槽

使用挖掘机刨槽，刨槽结束后，对下基层表面进行清理，清除表面的碎石、砂、土等杂物，使表面干净整洁，然后100毫米厚300

毫米宽C15混凝土垫层。

4、安装

（1）安装：按桩橛线及侧、平石顶面标高拉线绷紧码砌侧、平石。每段长度应为侧、平石的块数（含缝宽）的整数倍，以防多处砌筑出现较大空档。曲线处应注意侧石外型圆滑，侧、平石要安正，忌前倾后仰。成活侧、平石顶角线圆滑平顺无凹进凸出，高低错牙现象，符合标准要求。

（2）侧平石灌浆做到饱满嵌实，以凹形勾缝，侧平石排砌整齐稳固，线型顺直，圆角和顺，勾缝光滑坚实。排砌采用紧缝铺砌，砌缝在路面勾凹缝，凹缝深度为3～5mm，侧石排砌时要砂浆不得污染侧石表面。

平石施工：

平石和侧石错缝对中相接，平石间缝宽同侧石，与侧石间的隙缝 ≤1cm，平石与路面接边线保证顺直。

（3）还填：侧、平石外侧后背用100毫米宽200毫米C15混凝土做为靠背以稳固侧、平石。回填过程中要不断调整侧、平石线，使之顺直圆滑。

三、质量保证措施

现场技术人员严格按照规范施工，并按照招标文件要求对已铺设侧、平石实测项目进行详细自检，实行分工负责，明确分工责任，采取奖优罚劣的方法。

四、质量通病及预防措施：

1、侧、平石线形不顺预防控制措施：

路缘石(道牙)施工

路缘石是设在路面边缘的界石，也称为道牙或缘石。它在路面上还区分车行道、人行道、绿地、隔离带和道路其他部分的界线，起到保障行人，车辆交通安全和保证路面边缘齐整的作用，同时起到利于排除路面水的作用。路缘石主要有:立缘石(侧石)，平缘石(平石)、专用路缘石(包括弯道路缘石、隔离带路缘石、反光路缘石、减速路缘石)等。路缘石宜用石材或混凝土制作。在城市道路中，侧平石通常设置在沥青类路面边缘，平石铺在沥青路面与侧石之间形成街沟，也有用L道牙(侧石与平石连体)，适宜用于主车道两侧；侧石支护其外侧人行道或其他组成部分(绿化带)，一般高出路面15～18cm。水泥混凝土路面边缘通常仅设置侧石，同样可起到街沟作用。反光路缘石(贴反光材料)，能提高道路夜间能见度，有助于行车安全。

1 材料规格和要求

侧石和平石一般可用水泥混凝土预制预制件，也可用花岗石琢制或锯解成型及水泥混凝土就地浇筑。

1.预制混凝土路缘石质量要求:

预制混凝土路缘石的强度应符合设计要求。设计未规定时，混凝土的强度等级不得小于C30；路缘石表面应该色泽一致，没有蜂窝、露石、脱皮、裂缝等缺陷；允许偏差应符合表1的规定。

2.石质路缘石质量要求:

当采用花岗岩侧石、平石，其成型条石的表面应平整，无风化，棱角整齐。其外形尺寸由设计确定，其加工应符合设计要求，允许偏 差应符合表2的规定。

预制混凝土路缘石允许偏差表 表1

序

号 项 目 允 许 偏 差

1 混凝土28d强度 符合设计规定。设计未规定时，设计抗压强度≥30MPa；抗折

标准试验荷载≥26kN

2 外形尺寸(长、宽、高) ±5mm

3 外露面缺边掉角长度 ≤20mm且不多于1处

4 外露面平整度 ≤3mm

石质路缘石允许偏差表 表2

序

号 项 目 单

位 允 许 偏 差
