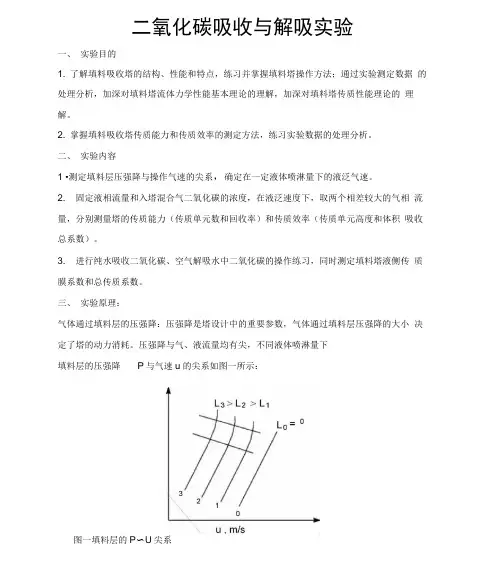

二氧化碳吸收与解吸实验一、实验目的1.了解填料吸收塔的结构、性能和特点,练习并掌握填料塔操作方法;通过实验测定数据的处理分析,加深对填料塔流体力学性能基本理论的理解,加深对填料塔传质性能理论的理解。
2.掌握填料吸收塔传质能力和传质效率的测定方法,练习实验数据的处理分析。
二、实验内容1.测定填料层压强降与操作气速的关系,确定在一定液体喷淋量下的液泛气速。
2.固定液相流量和入塔混合气二氧化碳的浓度,在液泛速度下,取两个相差较大的气相流量,分别测量塔的传质能力(传质单元数和回收率)和传质效率(传质单元高度和体积吸收总系数)。
3.进行纯水吸收二氧化碳、空气解吸水中二氧化碳的操作练习,同时测定填料塔液侧传质膜系数和总传质系数。
三、实验原理:气体通过填料层的压强降:压强降是塔设计中的重要参数,气体通过填料层压强降的大小决定了塔的动力消耗。
压强降与气、液流量均有关,不同液体喷淋量下填料层的压强降 P 与气速u的关系如图一所示:L 3> L 2> L 1aPk,P32L 0 = 01u , m/s图一填料层的P ~u关系当液体喷淋量 L00 时,干填料的P ~u的关系是直线,如图中的直线0。
当有一定的喷淋量时,P ~u的关系变成折线,并存在两个转折点,下转折点称为“载点”,上转折点称为“泛点”。
这两个转折点将P ~u关系分为三个区段:既恒持液量区、载液区及液泛区。
传质性能:吸收系数是决定吸收过程速率高低的重要参数,实验测定可获取吸收系数。
对于相同的物系及一定的设备(填料类型与尺寸),吸收系数随着操作条件及气液接触状况的不同而变化。
1.二氧化碳吸收 - 解吸实验根据双膜模型的基本假设,气侧和液侧的吸收质 A 的传质速率方程可分别表达为气膜G A k g A( p A p Ai ) ( 1)液膜G A k l A(C Ai C A ) (2)式中: G A—A组分的传质速率, kmoI s 1;2A —两相接触面积, m;P A—气侧A组分的平均分压,Pa;P Ai—相界面上A组分的平均分压,Pa;C A—液侧A组分的平均浓度, kmol m 3C Ai—相界面上A组分的浓度kmol m 3k g—以分压表达推动力的气侧传质膜系数,kmol m 2s 1Pa 1;k l—以物质的量浓度表达推动力的液侧传质膜系数,m s 1。
实验四二氧化碳吸收与解吸、实验目的1 •了解填料吸收塔的结构和流体力学性能。
2 •学习填料吸收塔传质能力和传质效率的测定方法。
、设备主要技术数据及附件1. 设备参数:⑴ 风机:XGB-12 型,550W;⑵ 填料塔:玻璃管内径 D = 0.1m,内装$ 10X 10mm鲍尔环,填料层高度Z= 1.2m;⑶ 填料塔:玻璃管内径 D = 0.1m,内装$ 10X 10mm鲍尔环,填料层高度Z= 1.2m;⑷二氧化碳钢瓶1个、减压阀1个(用户自备)。
2. 流量测量:⑴CO2转子流量计: :型号:LZB-6 ; 流量范围:0.06 〜0.6m3/h; 精度: 2.5%⑵空气转子流量计: 型号:LZB-10 ; 流量范围:0.25 〜2.5m3/ h; 精度: 2.5%⑶空气转子流量计: 型号:LZB-10 ; 流量范围:0 〜50m3/ h; 精度:2.5%⑷水转子流量计:型号:LZB-25 ; 流量范围:0 〜20m3/ h; 精度: 2.5%⑸ 解吸收塔水转子流量计:型号:LZB-6流量范围:60〜600L/h 精度:2.5%3. 浓度测量:吸收塔塔底液体浓度分析:定量化学分析仪一套4. 温度测量:PT100铜电阻,液温度。
三、实验装置图3图1二氧化碳吸收解吸实验装置流程1-水箱;2-解吸液泵;3-吸收液泵;4-风机;5-空气旁通阀;6-空气流量计;7-吸收液流量计;8-解吸塔;9-解吸收塔底取样阀;10、11-U 型管放;12-吸收塔;13-吸收塔底取样阀;14-解吸液流量计;15- CO2流量计;16-吸收用空气流量计解;17-吸收用空气泵;18- CO2钢瓶;19-水箱放水阀;20-减压阀;21-解吸液取样阀;22-吸收液取样阀吸收质(纯二氧化碳气体或与空气的混合气)由钢瓶经二次减压阀和转子流量计15,进入吸收塔塔底,气体由下向上经过填料层与液相水逆流接触,到塔顶经放空;吸收剂(纯水)经转子流量计7进入塔顶,再喷洒而下;吸收后溶液流入塔底液料罐中由解吸泵2经流量计14进入解吸塔,空气由6流量计控制流量进入解吸塔塔底由下向上经过填料层与液相逆流接触,对吸收液进行解吸,然后自塔顶放空,U形液柱压差计用以测量填料层的压强降。
二氧化碳吸收与解吸实验一、实验目的1. 了解填料吸收塔的结构、性能和特点,练习并掌握填料塔操作方法;通过实验测定数据的处理分析,加深对填料塔流体力学性能基本理论的理解,加深对填料塔传质性能理论的理解。
2. 掌握填料吸收塔传质能力和传质效率的测定方法,练习实验数据的处理分析。
二、实验内容1 •测定填料层压强降与操作气速的尖系,确定在一定液体喷淋量下的液泛气速。
2. 固定液相流量和入塔混合气二氧化碳的浓度,在液泛速度下,取两个相差较大的气相流量,分别测量塔的传质能力(传质单元数和回收率)和传质效率(传质单元高度和体积吸收总系数)。
3. 进行纯水吸收二氧化碳、空气解吸水中二氧化碳的操作练习,同时测定填料塔液侧传质膜系数和总传质系数。
三、实验原理:气体通过填料层的压强降:压强降是塔设计中的重要参数,气体通过填料层压强降的大小决定了塔的动力消耗。
压强降与气、液流量均有尖,不同液体喷淋量下填料层的压强降P与气速u的尖系如图一所示:图一填料层的P〜U尖系当液体喷淋量LoO时,干填料的P〜u的尖系是直线,如图中的直线0当有一定的喷淋量时, P U 的尖系变成折线,并存在两个转折点,下转折点称为“载点”,上转折点称为“泛点” O 这两个转折点将 段:既恒持液量区、载液区及液泛区。
传质性能:吸收系数是决定吸收过程速率高低的重要参数, 系数。
对于相同的物系及一定的设备(填料类型与尺寸) 件及气液接触状况的不同而变化。
1 •二氧化碳吸收■解吸实验根据双膜模型的基本假设,气侦J 和液侧的吸收质A 的传质速率方程可分别表达为 气膜 G A kgA(pAPAi)⑴液膜 6Akl A (c AlC A )式中:G A -A 组分的传质速率, 1kmol s ;A —两相接触面积,m ;P A —气侧A 组分的平均分压,Pa ;Pm —相界面上A 组分的平均分压,Pa ; C A —液侧A 组分的平均浓度,kmol m 3C A —相界面上A 组分的浓度kmol m 3\ kg —以分压表达推动力的气侧传质膜系数,kmol Pak —以物质的量浓度表达推动力的液侧传质膜系数,以气相分压或以液相浓度表示传质过程推动力的相际传质速率方程又可分别表 达为:G A K G A(P A P A ) / (3) G A K L A(C A C A )(4)式中:P A —液相中A 组分的实际浓度所要求的气相平衡分压,Pa ; C A —气相中A 组分的实际分压所要求的液相平衡浓度,kmol m 3 ;P 〜U 尖系分为三个区实验测定可获取吸收 ,吸收系数随着操作条kmol m s PaPi=PAi C Al F L当气膜阻力远大于液膜阻力时,则相际传质过程式受气膜传质速率控制,此时,K G kg ;反之,当液膜阻力远大于气膜阻力时,则相际传质过程受液膜传质速率控制,此时,K L k| o如图三所示,在逆流接触的填料层内,任意载取一微分段,并以此为衡算系统,则由吸 收质A 的物料衡算可得:dGAF k dCA(7a)LP A +C I P AC A +C IC A图二双膜模型的浓度分布图图三填料塔的物料衡算图若气液相平衡尖系遵循享利定律:C A HP A ,则:式中:F L——液相摩尔流率,kmol s 1 ;,且称H L 为液相传质单元高度(HTU ;N L “G ,且称1\1_为液相传质单元数(NTU o CA 2 C A C A因此,填料层高度为传质单元高度与传质单元数之乘积,即\ h H L N L若气液平衡矢系遵循享利定律,即平衡曲线为直线,则式((10)法解得填料层高度的计算式,亦即可采用下列平均推动力法计算填料层的高度或液相 传质单元高度:VsLK^aSN L —C A1 C A2CAm___ h __VsL -(11)(⑵L ■■-液相摩尔密度5kmol m 3。
一、实训目的1.认识吸收解吸设备结构2.认识吸收解吸装置流程及仪表3.掌握吸收解吸装置的运行操作技能4.学会常见异常现象的判别及处理方法二、吸收与解吸实训装置功能:1开车前准备和正常开停车实训任务1.1工艺文件准备能识记吸收、解吸生产过程工艺文件(能识读吸收岗位的工艺流程图、实训设备示意图、实训设备的平面和立面布置图,能绘制工艺配管简图,能识读仪表联锁图。
熟悉吸收塔、解吸塔、填料及附属设备等主要设备的结构和布置)。
1.1.1吸收与解吸基本原理气体吸收是典型的化工单元操作过程,其原理是根据气体混合物中各组分在选定液体吸收剂中物理溶解度或化学反应活性的不同而实现气体组分分离的传质单元操作。
前者称物理吸收,后者称化学吸收。
吸收操作所用的液体溶剂称为吸收剂,以S表示;混合气体中,能够显著溶解于吸收剂的组分称为吸收物质或溶质,以A表示;而几乎不被溶解的组分统称为惰性组分或载体,以B表示。
吸收操作所得的溶液称为吸收液或溶液,它是溶质A在溶剂S中的溶液;被吸收后排除出的气体称为吸收尾气,其主要成分为惰性气体B,但仍含有少量未被吸收的溶质A。
吸收操作在石油化工、天然气化工以及环境工程中有极其广泛的应用,按工程目的可归纳为:①净化原料气或精制气体产品;②分离气体混合物以获得需要的目的组分;③制取气体溶液作为产品或中间产品;④治理有害气体的污染、保护环境。
与吸收相反的过程,即溶质从液相中分离出来而转移到气相的过程(用惰性气体吹扫溶液或将溶液加热或将其送入减压容器中使溶质放出),称为解吸或提馏。
吸收与解吸的区别仅仅是过程中物质传递的方向相反,它们所依据的原理一样。
⑴. 气体在液体中的溶解度,即气-液平衡关系在一定条件(系统的温度和总压力)下,混合气中某溶质组分的分压若一定,则与之密切接触而达到平衡的溶液中,该溶质的浓度也为一定,反之亦然。
对气相中的溶质来说,液相中的浓度是它的溶解度;对液相中的溶质来说,气相分压是它的平衡蒸汽压。
二氧化碳汲取与解吸实验一、实验目的1.认识填料汲取塔的构造、性能和特色,练习并掌握填料塔操作方法;经过实验测定数据的办理剖析,加深对填料塔流体力学性能基本理论的理解,加深对填料塔传质性能理论的理解。
2.掌握填料汲取塔传质能力和传质效率的测定方法,练习实验数据的办理剖析。
二、实验内容1.测定填料层压强降与操作气速的关系,确立在必定液体喷淋量下的液泛气速。
2.固定液相流量和入塔混淆气二氧化碳的浓度,在液泛速度下,取两个相差较大的气相流量,分别丈量塔的传质能力(传质单元数和回收率)和传质效率(传质单元高度和体积汲取总系数)。
3.进行纯水汲取二氧化碳、空气解吸水中二氧化碳的操作练习,同时测定填料塔液侧传质膜系数和总传质系数。
三、实验原理:气体经过填料层的压强降:压强降是塔设计中的重要参数,气体经过填料层压强降的大小决定了塔的动力耗费。
压强降与气、液流量均相关,不一样液体喷淋量下填料层的压强降 P 与气速u的关系如图一所示:L3> L2> L1aPk,P32L0= 01u , m/s图一填料层的P ~u关系当液体喷淋量 L00 时,干填料的P ~u的关系是直线,如图中的直线0。
当有必定的喷淋量时,P ~u的关系变为折线,并存在两个转折点,下转折点称为“载点”,上转折点称为“泛点”。
这两个转折点将P ~u关系分为三个区段:既恒持液量区、载液区及液泛区。
传质性能:汲取系数是决定汲取过程速率高低的重要参数,实验测定可获得汲取系数。
关于同样的物系及必定的设施(填料种类与尺寸),汲取系数跟着操作条件及气液接触状况的不一样而变化。
1.二氧化碳汲取 - 解吸实验依据双膜模型的基本假定,气侧和液侧的汲取质 A 的传质速率方程可分别表达为气膜G A(p Ai) ()k g A p A 1液膜G A k l A(C Ai C A ) (2)式中: G A— A组分的传质速率,kmoI s1;A 2;—两相接触面积, mP A—气侧 A 组分的均匀分压, Pa;P Ai—相界面上 A 组分的均匀分压, Pa;C A—液侧 A 组分的均匀浓度,kmol m3C Ai—相界面上 A 组分的浓度kmol m3k g—以分压表达推进力的气侧传质膜系数,kmol m 2 s 1 Pa 1;k l —以物质的量浓度表达推进力的液侧传质膜系数,m s 1。
二氧化碳吸收与解吸实验一、实验目的1.了解填料吸收塔的结构、性能和特点,练习并掌握填料塔操作方法;通过实验测定数据的处理分析,加深对填料塔流体力学性能基本理论的理解,加深对填料塔传质性能理论的理解。
2.掌握填料吸收塔传质能力和传质效率的测定方法,练习实验数据的处理分析。
二、实验内容1. 测定填料层压强降与操作气速的关系,确定在一定液体喷淋量下的液泛气速。
2. 固定液相流量和入塔混合气二氧化碳的浓度,在液泛速度下,取两个相差较大的气相流量,分别测量塔的传质能力(传质单元数和回收率)和传质效率(传质单元高度和体积吸收总系数)。
3. 进行纯水吸收二氧化碳、空气解吸水中二氧化碳的操作练习,同时测定填料塔液侧传质膜系数和总传质系数。
三、实验原理:气体通过填料层的压强降:压强降是塔设计中的重要参数,气体通过填料层压强降的大小决定了塔的动力消耗。
压强降与气、液流量均有关,不同液体喷淋量下填料层的压强降P ∆与气速u 的关系如图一所示:图一 填料层的P ∆~u 关系当液体喷淋量00=L 时,干填料的P ∆~u 的关系是直线,如图中的直线0。
当有一定的喷淋量时,P ∆~u 的关系变成折线,并存在两个转折点,下转折点称为“载点”,上转折点称为“泛点”。
这两个转折点将P ∆~u 关系分为三个区段:既恒持液量区、载液区及液泛区。
传质性能:吸收系数是决定吸收过程速率高低的重要参数,实验测定可获取吸收系数。
对于相同的物系及一定的设备(填料类型与尺寸),吸收系数随着操作条件及气液接触状况的不同而变化。
1.二氧化碳吸收-解吸实验根据双膜模型的基本假设,气侧和液侧的吸收质A 的传质速率方程可分别表达为 气膜 )(Ai A g A p p A k G -= (1) 液膜 )(A Ai l A C C A k G -= (2) 式中:A G —A 组分的传质速率,1-⋅s kmoI ;A —两相接触面积,m 2;A P —气侧A 组分的平均分压,Pa ; Ai P —相界面上A 组分的平均分压,Pa ;A C —液侧A 组分的平均浓度,3-⋅m kmol Ai C —相界面上A 组分的浓度3-⋅m kmolg k —以分压表达推动力的气侧传质膜系数,112---⋅⋅⋅Pa s m kmol ;l k —以物质的量浓度表达推动力的液侧传质膜系数,1-⋅s m 。
吸收解吸操作流程嘿,朋友们!今天我要和你们唠唠吸收解吸这个超有趣的操作流程。
这就像是一场神奇的魔法,让物质在不同的状态之间穿梭转化呢。
咱先来说说吸收吧。
想象一下,你有一个大容器,里面装着吸收剂,这吸收剂就像是一个超级海绵,等着捕捉那些特定的气体或者溶质。
就拿工厂里净化废气的例子来说吧。
那废气就像一群调皮捣蛋的小坏蛋,在空气中到处乱窜。
这时候,我们把废气通到装有吸收剂的容器里。
这吸收剂可精着呢,就像有一双双小手,专门把废气里我们想要去除的有害物质给抓住。
我有个朋友在工厂里就负责这个吸收环节。
有一次我去看他工作,他特兴奋地跟我讲:“你看啊,这废气一进来,就像是羊入虎口啦。
那吸收剂一下子就把那些有害的东西给包起来了。
”我当时就好奇地问他:“那这吸收剂怎么就这么厉害,能专门挑那些坏东西呢?”他笑着回答我:“这就是吸收剂的特性啊,就像钥匙和锁一样,特定的吸收剂能和特定的物质匹配上。
”在这个过程中,吸收剂和被吸收的物质发生了物理或者化学的相互作用。
这物理作用就好比是磁铁吸引小铁钉,可能是因为分子间的作用力。
而化学作用呢,就像是两个小元素手拉手,形成了新的化合物。
再来说说吸收过程中的一些关键因素。
温度可是个很重要的家伙。
要是温度不合适,这吸收的效果就会大打折扣。
我朋友就跟我抱怨过:“哎呀,这温度要是高了,那吸收剂就像个懒洋洋的大胖子,不愿意干活儿了,吸收能力就变弱了。
”压力也不能忽视啊。
就像你压一个东西,压力越大,可能有些物质就越容易被挤进吸收剂这个小海绵里。
接下来就该解吸登场啦。
解吸就像是把被吸收剂困住的小物质们给释放出来。
这时候就像是打开了监狱的大门,让那些被关起来的小坏蛋们重获自由。
解吸的方法有很多种呢。
比如加热,这就像是给吸收剂和被吸收的物质这一对组合加把火,热得它们受不了了,就分开了。
我那朋友跟我说:“你看啊,加热的时候,就像给它们的小房子里放了一把火,它们就赶紧各自跑开啦。
”还有减压解吸,就像是突然把周围的压力降低,那些被压在吸收剂里的物质就像气球一样,压力小了就飘出来了。
吸收与解吸联合流程工作原理下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!吸收与解吸联合流程,通常是指在化工过程中,通过吸收剂将气体或蒸汽中的有害成分或有用成分捕集下来的过程,然后通过解吸将吸收剂中已捕集的成分释放出来,以达到循环利用的目的。
吸收与解吸联合流程工作原理下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!吸收与解吸联合流程,通常应用于化工、环保等领域,主要作用是对某些物质进行分离、净化或回收。
氧化碳吸收与解吸实验、实验目的1.了解填料吸收塔的结构、性能和特点,练习并掌握填料塔操作方法;通过实验测定数据的处理分析,加深对填料塔流体力学性能基本理论的理解,加深对填料塔传质性能理论的理解。
2.掌握填料吸收塔传质能力和传质效率的测定方法,练习实验数据的处理分析。
二、实验内容1.测定填料层压强降与操作气速的关系,确定在一定液体喷淋量下的液泛气速。
2.固定液相流量和入塔混合气二氧化碳的浓度,在液泛速度下,取两个相差较大的气相流量,分别测量塔的传质能力(传质单元数和回收率)和传质效率(传质单元高度和体积吸收总系数)。
3.进行纯水吸收二氧化碳、空气解吸水中二氧化碳的操作练习,同时测定填料塔液侧传质膜系数和总传填料层的压强降P与气速u的关系如图一所示:质系数。
实验原理:气体通过填料层的压强降:压强降是塔设计中的重要参数,气体通过填料层压强降的大小决定了塔的动力消耗。
压强降与气、液流量均有关,不同液体喷淋量下当液体喷淋量L o 0时,干填料的P〜u的关系是直线,如图中的直线0当有一定的喷淋量时, P 称为“载点”,上转折点称为“泛点” 。
这两个转折点将 u 的关系变成折线,并存在两个转折点,下转折点 P 〜u 关系分为三个区段:既恒持液量区、载液区及液泛区。
传质性能:吸收系数是决定吸收过程速率高低的重要参数, 实验测定可获取吸收 系数。
对于相同的物系及一定的设备(填料类型与尺寸) ,吸收系数随着操作条 件及气液接触状况的不同而变化。
1.二氧化碳吸收 -解吸实验 气膜 G A k g A(P A P Ai ) (1) 液膜 G A k l A (C AiC A )(2)式中: G A — A 组分的传质速率,1kmoI s ;A —两相接触面积, m 2;根据双膜模型的基本假设, 气侧和液侧的吸收质 A 的传质速率方程可分别表达为 P A —气侧A 组分的平均分压,Pa ;卩知一相界面上A 组分的平均分压,Pa ; C A —液侧A 组分的平均浓度,kmol m 3C Ai —相界面上A 组分的浓度kmol m 3 k g —以分压表达推动力的气侧传质膜系数, kmol Pak l —以物质的量浓度表达推动力的液侧传质膜系数,以气相分压或以液相浓度表示传质过程推动力的相际传质速率方程又可分别表 达为: G A K G A(P A P A ) 3) G A K L A(C A C A ) 4)式中:P A —液相中A 组分的实际浓度所要求的气相平衡分压, Pa;C A —气相中A 组分的实际分压所要求的液相平衡浓度, kmol m 3 ;K G —以气相分压表示推动力的总传质系数或简称为气相传质总系数, 2 1 1kmol m s Pa ;1K L -以气相分压表示推动力的总传质系数,或简称为液相传质总系数,若气液相平衡关系遵循享利定律: C A HP A ,则:1 1K G k ;1 HK T k g1HK ^1 k(5)(6)P A +d P A1当气膜阻力远大于液膜阻力时,则相际传质过程式受气膜传质速率控制, 此 时,K G k g ;反之,当液膜阻力远大于气膜阻力时,则相际传质过程受液膜传 质速率控制,此时,K L k l o如图三所示,在逆流接触的填料层内,任意载取一微分段,并以此为衡算系统, 则由吸收质A 的物料衡算可得:式中:F L ——液相摩尔流率,kmol s 1 ;图二双膜模型的浓度分布图P 1=P A 1 C A1, F L图三 填料塔的物料衡算图dG AF LdC A(7a )(12)L ---- 液相摩尔密度,kmol m 3。
第二节吸收与解吸2.1 概述吸收(absorption)是依据不同组分在溶剂中溶解度不同,让混合气体与适当的液体溶剂相接触,使气体中的一个或几个组分溶解于溶剂中形成溶液,难以溶解的组分保留在气相中,从而达到混合气体初步分离的操作。
所用液体称为吸收剂(或溶剂)。
气体中能被溶解的组分称为溶质或吸收质。
不被溶解的组分称为惰性气体或载体。
使溶质从溶液里脱除的过程称为解吸或脱吸。
它是吸收操作的逆过程,一个完整的吸收过程往往包括吸收与解吸两个部分。
为实现气体吸收过程,需要解决的问题是:①选择合适的溶剂(吸收剂);②溶剂的再生,这项费用往往占整个吸收操作费用的很大比例;③设计或选用合适的传质设备。
吸收操作根据物系气—液组分间是否发生发生化学反应分为化学吸收和物理吸收;根据吸收过程热效应是否显著分为等温吸收和非等温吸收;根据混合气体浓度高低分为低浓度吸收和高浓度吸收;根据被吸收组分数分为单组分吸收和多组分吸收。
本节主要讨论单组分、低浓度、等温、物理吸收。
2.2 气液相平衡2.2.1 气体在液体中的溶解度在恒定温度和压力下气液两相接触时将发生溶质气体向液相转移,使其在液相中的浓度增加,当充分接触,两相达到相平衡。
此时,溶质在液相中的浓度称为平衡溶解度,简称溶解度;溶解度随温度和溶质气体的分压而不同,平衡时溶质在气相中的分压称为平衡分压。
平衡分压p ﹡与溶解度间的关系曲线,这些曲线称为溶解度曲线。
加。
故加压和降温有利于吸收操作。
反之,升温和减压则有利于解吸过程。
2.2.2 亨利定律亨利定律:当总压不太高(一般约小于500kPa)时,在一定温度下,稀溶液(或理想溶液)上方气相中溶质的平衡分压与液相中溶质的摩尔分数成正比。
Ex p A =*式中——*A p 溶质A 在气相中的平衡分压,kPa ;x ——液相中溶质的摩尔分数;E ——称为亨利系数,kPa 。
采用其他的气、液相组成时,亨利定律有如下几种表达形式:(1)气相组成用溶质A 的分压*A p ,液相组成用溶质的浓度c A 表示时,亨利定律可表示为Hc p A A =*式中c A ——液相中溶质的浓度kmol/m 3;H ——溶解度系数,kmol/(m 3﹒kPa)。
易溶气体H 值很大,难溶气体H 值很小。
H 值一般随温度升高而减小。
(2)气、液两相组成分别用溶质A 的摩尔分数y 与x 表示,则亨利定律可表示为y ﹡=mx式中 y ﹡——溶质在气相中的平衡摩尔分率;m ——相平衡常数。
m 值大,则表示溶解度小。
(3)摩尔比表示气相(X)和液相(Y)的组成时,则亨利定律可表示为: A A X X x +=1 AA A Y Y y +=11,则得气液平衡关系式为*A Y =mX A式中 X A ——溶液中溶质的比摩尔分率;*A Y ——溶质在气相中的平衡比摩尔分率。
2.2.3 亨利定律各系数之间的关系mP E =x=C/C m 及C=ρ/M 的定义得: C H C C E EX p m ⋅=⋅==1所以, 对稀溶液,溶液的浓度接近纯溶济的Ms ≈M m ,故 ssHM E ρ= P HM m s sρ≈上式中,下标“m ”和“S ”分别指混合溶液和溶剂的性质参数,M 指物质分子量。
在压力不太大时,E 与压力无关,H 也几乎不变;而m 随压力增大p 而减小;温度对亨利定律各参数的影响是温度升高时E 一般增大,H 变小,m 增大溶解度降低。
例7-3 总压为101.3kPa 、温度为20℃时,l000kg 水中溶解15kgNH 3,此时溶液上方气相中NH 3的平衡分压为2.266kPa 。
试求此时之溶解度系数E 、亨利系数H 、相平衡常数m 。
若总压增倍,维持溶液上方气相分率不变,则问此时NH 3的溶解度及各系数的值。
解:首先将此气液相组成换算为y 与x 。
NH 3的摩尔质量为17kg/kmol ,溶液的量为15kgNH 3与1000kg 水之和。
故0156.018/100017/1517/15=+=+==B A A A n n n n n x 0224.03.101266.2===**Pp y A 436.10156.00224.0===*x y m Ex p A =*E=2.266/0.0156=145.3kPa溶剂水的密度ρs =1000kg/m 3,摩尔质量M s =18kg/kmol ,382.0183.1451000=⨯==s s EM H ρ (kmol/m 3·Pa ) 若总压增倍,维持溶液上方气相分率不变,则E 不变,H 也几乎不变m=E/P=436.1/2=0.7180312.0718.00224.0===*m y x 18/100017/17/+=*A A c c x c A =28.55 kg/1000kg 水2.2.4 相平衡与吸收过程的关系1)相平衡指明传质过程的方向p A >*A p ( x A < x A *)为吸收 p A <*A p ( x A > x A *)为解吸p A =*A p ( x A = x A *) 为平衡状态2)相平衡是过程的极限在吸收塔的底部,出塔溶液浓度将随吸收剂用量的减少而增大,但即使塔很高、吸收剂用量很小的情况下,x 1也不会无限制增高,其极限即为与气相分压相平衡的溶液浓度x 1﹡即x 1﹡≤ p A1/E而在吸收塔的顶部,当以大量吸收剂、在无限高的塔内逆流进行吸收时,出口气体的浓度p A2也不能无限降低,溶质分压的极限*2A p 受塔顶进口液相浓度x 2控制,即p A2≥*2A p =Ex 23) 相平衡关系可判断吸收过程推动力大小(p A -*A p )为以气相分压差表示的吸收过程推动力。
(*2A x -x A )为以液相浓度差表示的吸收过程推动力。
例7-4在总压100kPa ,温度20℃下,含O 20.21摩尔分数的空气与含为0.005g/L 的水溶液接触,试问:(1) 将发生吸收还是解吸?(2) 以分压差表示的推动力为多少?(3) 如气体与水溶液逆流接触,水中O 2的浓度最高可能达到多少?解:(1)判别过程方向气体中的分压:p O2=100×0.21=21 kPa查表7-5得20℃下O 2溶解在水中的享利系数E 为4.13×106 kPa 。
因为水溶液O 2浓度很低,其密度与平均分子量皆接近纯水,所以溶液的总摩尔浓度c 为c=ρ/M=998.4/18=55.5kmol/m 3。
O 2在水中的摩尔分数:610815.25.5532/005.0-⨯==x 平衡分压:kPa x E p O 63.1110815.21013.4662=⨯⨯⨯=⋅=-**>22O O p p 故该过程为O 2由气相转入液相的吸收过程。
(2)推动力kPa p p p O O 37.963.112122=-=-=∆*(3)吸收过程的极限出塔水溶液中O 2的浓度将随塔的增高及水量的减少而增大,对逆流吸收操作,出塔水中O 2的浓度最大极限即为与进塔气相分压相平衡的溶液浓度x ﹡即6610085.51013.4/21/22-*⨯=⨯==E p x O O 水溶液总L gO M n x c O O O /009.0325.5510085.526222=⨯⨯⨯=⋅⋅=-*2.2.5 吸收剂的选择吸收剂性能是吸收操作良好与否的关键,评价吸收剂性能优劣的依据是:(1)对需吸收的组分要有较大的溶解度。
(2)对所处理的气体要有较好的选择性。
即对溶质的溶解度甚大而对惰性气体几乎不溶解。
(3)要有较低的蒸汽压,以减少吸收过程中溶剂的挥发损失。
要有较好的化学稳定性,以免使用过程中变质。
(4)吸收后的溶剂应易于再生。
(5) 在操作温度下,具有较低的粘度,以利于气、液良好接触及便于输送。
此外,溶剂还应尽可能满足来源丰富、价格低廉、无毒、不易燃烧等经济和安全条件。
实际上很难找到一种能够满足所有这些要求的溶剂,因此,对可供选用的溶剂应作经济评价后合理的选取。
2.3 总传质速率方程总传质速率(N A )即相间传质速率,总传质速率方程式是反映吸收过程进行得快慢的特征量,其推动力是以主体浓度与平衡浓度差为推动力的;对稳定体系来说,总传质速率等于相内传质速率,原则上,根据式(7-10)和(7-11)已可以对传质速率N A 进行计算。
但是,这种做法必须引入界面浓度;而界面浓度是难以得到的。
与传热过程类似,为实用方便,希望能够避开界面浓度,直接根据气液两相的主体浓度计算相际传质速率N A ,下面我们在传质“双膜模型理论”的基础上讨论总传质速率。
2.3.1 总传质速率方程在吸收过程中,相际传质是由气相主体至界面的对流传质、界面上溶质组分的溶解、界面至液相主体的对流传质三个步骤串联而成(参见图7-9)。
在吸收塔某截面气液两相浓度为y 、x(因讨论的是单组分吸收,故x A 、y A 的下标可省略),则此三个步骤可根据相内传质方程(7—10a)和(7-11a )及相平衡关系分别用以下方程式表征气膜内传质速率 )(i y A y y k N -=相界面)(i i x f y = (平衡服从亨利定律)i i mx y =液膜内传质速率 )(x x k N i x A -=式中y 、x ——溶质的气相与液相主体浓度,以摩尔分率表示;y i 、x i ——紧贴界面两侧气、液相的溶质浓度,以摩尔分率表示; k y 、k x ——分别为以(y-y i 与(x i -x)为推动力的气相与液相传质分系数,kmol/s·m 2对稳定吸收体系,各步传质速率相等即为总传质速率,并将上述速率方程写成N A =推动力/阻力则 x i y i A k x x k y y N /1/1-=-=为消去界面浓度,将上式的右端分子、分母同乘以m ,并根据数学上的合比定律得x y x y i i A k m k y y k m k x x m y y N //1//1)(+-=+-+-=*于是相际传质速率方程式可表示为N A =K y (y-y*)式中 xy y k m k K //11+= 式即为总传质速率方程,K y 称为以气相浓度差(y-y*)为推动力的总传质系数kmol/s·m 2。
类似地也可将式(7-20)中每一项的分子、分母同除以m ,便得到xy x y i i A k mk x x k mk x x m y y N /1/1/1/1)(/)(+-=+-+-=* 故相际传质速率方程也可写成N A =K x (x*-x)式中 xy x k mk K /1/11+= K x 称为以气相浓度差(x*-x)为推动力的总传质系数kmol/s·m 2 比较式(7-22)和(7-22a)可知mK y =K x同理若以气相分压和液相体积浓度为推动力相际传质速率方程也可写成N A =K G (p-p*)N A =K L (c*-c)式中 LG G Hk k K 111+= L G L k k H K 11+=K G = HK L参照图7-7(b )不难导出解吸的速率方程为N A =K y (y*-y)或 N A =K x (x- x*)这些公式看起来繁多复杂,但只要把握住各自定义,按上述过程进行分析、对比后,并不难掌握。
