光电检测技术与应用教案范文

一、CCD工作原理及应用。

二、光电位置探测器件（FSD）的工作原理及应用。

三、红外信号的特点，产生方法，探测原理，详细说明一种任意红外信号的检测过程。

四、什么是太赫兹波，其产生方法是什么，目前国内外研究状况是什么样子，有哪些作用？

五、热电探测器的典型器件以及各自的工作原理。

六、整理一种光电检测电路的实际应用方案，具体电路不限对各元件的作用进行说明，并对其工作原理及过程进行清晰阐述。

一、 CCD工作原理及应用

CCD（Charge-coupled Device）中文全称：电荷耦合元件。CCD是一种半导体器件，能够把光学影像转化为数字信号。它由一系列排得很紧密的MOS电容器组成，突出特点是以电荷作为信号，实现电荷的存储和电荷的转移。因此，CCD工作过程的主要问题是信号电荷的产生、存储、传输和检测。由于CCD光敏元可做得很小（约10um），所以它的图象分辨率很高。

原理：

一．CCD的MOS结构及存贮电荷原理

CCD的基本单元是MOS电容器，这种电容器能存贮电荷，其结构如图1所示。以P型硅为例，在P型硅衬底上通过氧化在表面形成SiO2层，然后在SiO2 上淀积一层金属为栅极，P型硅里的多数载流子是带正电荷的空穴，少数载流子是带负电荷的电子，当金属电极上施加正电压时，其电场能够透过SiO2绝缘层对这些载流子进行排斥或吸引。于是带正电的空穴被排斥到远离电极处，剩下的带负电的少数载流子在紧靠SiO2层形成负电荷层（耗尽层），电子一旦进入由于电场作用就不能复出，故又称为电子势阱。

当器件受到光照时（光可从各电极的缝隙间经过SiO2层射入，或经衬底的薄P型硅射入），光子的能量被半导体吸收，产生电子-空穴对，这时出现的电子被吸引存贮在势阱中，这些电子是可以传导的。光越强，势阱中收集的电子越多，光弱则反之，这样就把光的强弱变成电荷的数量，实现了光与电的转换，而势阱中收集的电子处于存贮状态即使停止光照一定时间内也不会损失，这就实现了对光照的记忆。

1 《 光电检测技术 》教学大纲

课程代码：

课程中文名：光电检测技术

课程英文名：

课程类别： 专业技术科

适用专业： 光伏材料应用、光伏发电应用、电子技术等专业

课程学时： 48学时

课程学分： 3学分

一、 课程的专业性质、地位和作用（目的）

1、性质：必修

2、地位：光电检测技术是光学与电子学技术相结合而产生的一门新型检测技术，它是利用电子技术对光学信息进行检测，并进一步传递、存储、控制、计算和显示。光电检测技术是现代检测技术最重要的手段和方法之一。

3、作用：通过本课程的教学，使学生了解和掌握各种光电器件的结构、工作原理、工作过程、工作特性及其基本的应用，培养学生通过了解器件的性能特点来搭建检测系统的能力，培养学生学习的能力和综合运用知识的能力，培养学生理论联系实际的学风和科学态度，提高学生的分析处理实际问题的能力，为以后

2 的工作和学习打下基础。

二、 教学内容、学时分配和教学的基本要求

第一章 光电检测应用中的基础知识 6学时，其中理论教学 6 学时，实践或其他教学 0 学时

1.1 辐射度学和光度学基本概念

1.2 半导体基础知识

1.3 基本概念

1.4 光电探测器的噪声和特性参数

重点: 辐射度学和光度学基本概念

难点: 光电探测器的噪声和特性参数

教学要求:本章介绍了光电检测应用中的基础知识，要求学生对基本概念有理解，进而掌握光电探测器的噪声及特性参数

第二章 光电检测中的常用光源 3学时，其中理论教学 3学时，实践或其他教学0学时

2.1 光源的特性参数

2.2 热辐射源

2.3 气体放电光源

2.4 固体发光光源

2.5 激光器

重点：光源的特性参数

难点：气体、固体发光光源和激光器的工作原理

教学要求:本章要求学生掌握各种固体发光的工作原理及其应用

3

第三章 结型光电器件 6 学时，理论教学6 学时，实践或其他教学 0学时

光电科技应用

——光与电的完美结合

光电技术是指应用光和电的相互作用，实现信息和能量传输、转换和控制的一种技术。它具有高速、高精度和高效率等特点，被广泛应用于通信、能源、医疗、环保等领域。本文将以智能家居、太阳能发电和医疗诊断为例，探讨光电技术的应用。

一、智能家居

随着人们生活水平的不断提高和科学技术的发展，智能家居已经成为了现代人生活中的必要选择。光电技术在智能家居中的应用主要表现在以下几个方面。

1. 光纤传输

光纤传输是指利用光纤来传输各种信息的一种方法。它具有带宽大、传输远、抗干扰能力强等优点。在智能家居中，利用光纤传输技术可以实现视频、音频、图像等数据的高速传输。比如，通过光纤传输技术，可以将影音设备与电视机、投影仪等设备进行连接，从而实现高清影音的传输和播放。

2. 光电转换

光电转换是指将光能转化为电能的一种技术。在智能家居中，利用光电转换技术可以实现灯光控制、智能感应等功能。比如，通过安装光电式智能灯具，可以利用光电转换技术实现灯光亮度的智能调节，从而保证室内的光照舒适度。另外，通过利用光电传感器，可以实现智能感应功能，如自动照明、自动开门等。

3. 光纤传感 光纤传感是指利用光纤来实现传感功能的一种技术。利用光纤传感技术，可以实现室内温度、湿度、气压等参数的测量和监控。同时，光纤传感技术还可以应用于智能安防领域，实现门窗监测、烟雾警报等功能，确保家庭的安全。

二、太阳能发电

太阳能发电是指将太阳能转换为电能的一种技术。利用太阳能发电可以实现能源的可持续供应。而光电技术在太阳能发电中的应用则主要集中在光伏发电、光热发电、太阳能照明等方面。

1. 光伏发电

光伏发电是指利用光电效应将太阳能直接转化为电能的一种技术。它具有无噪声、无污染、使用寿命长等特点。目前，光伏发电已经成为了太阳能发电的主流技术之一。在光伏发电中，太阳光照射到太阳能电池上时，电池会通过光电转换将太阳光转化为电能。而光电技术在增强电池的发电效率、提高电池的耐久性、减少电池成本等方面也发挥着重要的作用。

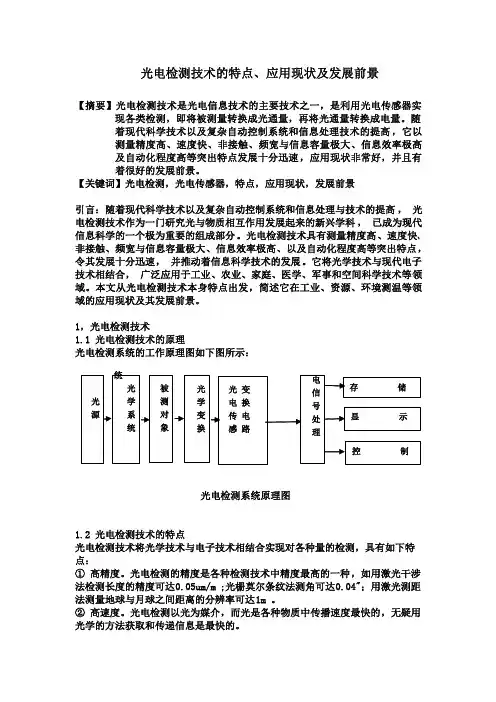

光电检测技术的特点、应用现状及发展前景

【摘要】光电检测技术是光电信息技术的主要技术之一，是利用光电传感器实

现各类检测，即将被测量转换成光通量，再将光通量转换成电量。随

着现代科学技术以及复杂自动控制系统和信息处理技术的提高，它以

测量精度高、速度快、非接触、频宽与信息容量极大、信息效率极高

及自动化程度高等突出特点发展十分迅速，应用现状非常好，并且有

着很好的发展前景。

【关键词】光电检测，光电传感器，特点，应用现状，发展前景

引言：随着现代科学技术以及复杂自动控制系统和信息处理与技术的提高，光

电检测技术作为一门研究光与物质相互作用发展起来的新兴学科，已成为现代

信息科学的一个极为重要的组成部分。光电检测技术具有测量精度高、速度快、

非接触、频宽与信息容量极大、信息效率极高、以及自动化程度高等突出特点，

令其发展十分迅速，并推动着信息科学技术的发展。它将光学技术与现代电子

技术相结合，广泛应用于工业、农业、家庭、医学、军事和空间科学技术等领

域。本文从光电检测技术本身特点出发，简述它在工业、资源、环境测温等领

域的应用现状及其发展前景。

1，光电检测技术

1.1光电检测技术的原理

光电检测系统的工作原理图如下图所示：

光电检测系统原理图

1.2光电检测技术的特点

光电检测技术将光学技术与电子技术相结合实现对各种量的检测，具有如下特

点：

①高精度。光电检测的精度是各种检测技术中精度最高的一种，如用激光干涉

法检测长度的精度可达0.05um/m;光栅莫尔条纹法测角可达0.04"；用激光测距

法测量地球与月球之间距离的分辨率可达1m。

②高速度。光电检测以光为媒介，而光是各种物质中传播速度最快的，无疑用

光学的方法获取和传递信息是最快的。

光

源光

学

系

统统

被

测

对

象光

学

变

换变

换

电

路光

电

传

感电

信

号

处

理存储

显示

控制③远距离、大量程。光是最便于远距离传播的介质，尤其适用于遥控和遥测，

如武器制导、光电跟踪、电视遥测等。

④非接触检测。光照到被测物体上可以认为是没有测量力的，因此也无摩擦，
