柴油机发电机调试

开普192风冷柴油发电机使用说明书

（一）安装

1.安装及使用地点的选择应符合下列条件：

（1）通风良好，环境温度应不超过 40℃。

（2）环境清洁，避免在附近放置产生酸性、碱性等腐蚀性气体和蒸汽的物品。

（3）宜安装在室内或能避免日晒雨淋的场合。

（4）若机组放置在专用机房，要求地基为水平混凝土，并做一基础平台，平台长度为机组长度+200，宽度为机组宽度+200，高度为地面以上 200，机组直接放置在此平台上，最好在机组和平台间放置弹性衬垫，以防止振动。

（5）机组在室内使用时，应将风扇排出的热风和柴油机排出的废气引至室外。所接的排气管道，管径不宜过小，弯道不宜过多，以保证排气通畅。

（6）在室内设置电缆沟，上面覆盖地板，机组与业主的低压配电柜之间的连接电缆线，均应铺设在电缆沟内。

（7）机组必须安装接地线，接地必须良好（接埋入较深的地下铜板）。

（8）机房的设计和建设须咨询建筑设计人员、消防和水电人士等。

（二）开机前注意事项

1. 清除附着在机组表面的灰尘、水迹、油迹和锈痕迹。

2. 检查各机械连接件和紧固件是否松动；检查各运动件转动是否活，有无相擦卡死等现象；检查各导线连接处，接线是否牢固正确，接触是否可靠，有无松动、脱落等情况。柴油发电机使用说明书

3. 检查燃油箱的存油量，是否满足规定运行时间的需要。

4. 打开燃油箱至柴油机燃油输油泵的开关，并用燃油手泵排除燃油系统空气。

5. 检查柴油机机油底壳、喷油泵和调速器中是否有足够的机油。

6. 检查散热水箱内冷却水是否注满。对开式循环机组应打开进水开关。

7. 将控制屏上各开关扳置在监视机组工作的相应位置上，自动空气开关应于断路位置。

（三）开机步骤

1、旋动燃油微调操作手柄或按动“油机升速”按钮，使柴油机门固定在相当于机组怠速位置（约 500-700rpm）。

2、打开电源开关、电源指示灯亮，然后，揿下预供油按钮，开

动预供泵，每次运转不超过 30S，如下次运转达不到要求，应停 30S

柴油机发电机调试记录 DQ-14

工程名称 工程编号

单位工程名称 安装地点

系统名称 施工图号

机组编号 风机型号 电机型号

序号 测试项目 设计值 铭牌值 实测值

1 功率（kW）

2 电压（V）

3 电流（A）

4 频率（Hz）

5 转速（r/min）

6 温升 绕组 / 轴承（℃）

7 振动（mm）

8 噪音（db）

9 励磁系统电压(V)/电流(A)

调

试

情

况

结

论

施工单位 监理（建设）单位

班组长：

项目技术负责人：

监理工程师：

（建设单位项目代表）

年 月 日 年 月 日

说明：本表由施工单位负责填写；适用于柴油发电机的调试。

柴油发电机作为一种电力供应单元，要求其电力的输出和频率在合理的范围内，在实际应用中柴油发电机组出现大幅度频率波动的情况比较少见，而小幅度的波动震荡比较多。

追根溯源造成柴油发电机频率不稳定的原因是多方面的，要想改良这一问题需要对有可能出现的各种原因进行分析，这样才能在实际工作中快速准确的解决此类故障。

笔者结合自己的工作经验，通过实际案例分析认为该问题应该从以下几个方面分析。

一、柴油发电机组频率不稳定的原因

柴油发电机组频率不稳定的原因是多方面的，我们分析原因要本着科学合理的方式推测，同时也要根据实际情况和工作经验分析。

通过发电机频率与原动机转速的公式关系：f= pn/60可知，柴油发电机组的工作频率f 与转子转速n和磁极对数p的关联度较大，所以当柴油发电机出现频率不稳定的情况应该首先考虑转子转速和磁极对数的问题，在磁极对数固定的情况下，影响频率的因素就是转速。

笔者根据多年来柴油发电机组故障统计分析，总结了几个最常出问题的故障点，并以实际案例说明柴油发电机组频率不稳定的原因及解决方式。

1、案例引入

有一型号为 GF-100 的四冲程柴油发电机组，它的柴油机型号为TBD226B-6D，电机型号为TFW2-250L-4，额定转速为 1500r/min，额定功率为100kW，额定电压为400V。

该机组在实际运行中出现了柴油发电机组频率不稳定现象，频率指示表的波动范围较大，柴油各缸功率运作不均匀，有明显的“游车”现象，该柴油发电机组在负载5kW 后，频率指针的波动越来越大。

2、常见原因分析

（1）油路问题

油路问题主要表现在四个方面，首先是管路裂纹，即油路管道出现损坏，有裂纹情况导致油的传输不顺，密闭性下降。

其次是油液箱位过低导致燃油中混入空气和杂质，油液不满足油箱的需求，无形中混入了其他杂质。

再次，油路中的滤器堵塞，油路中的滤器长时间未清理，有粉尘和杂质堵塞通道，导致油无法顺畅流通。

实用标准

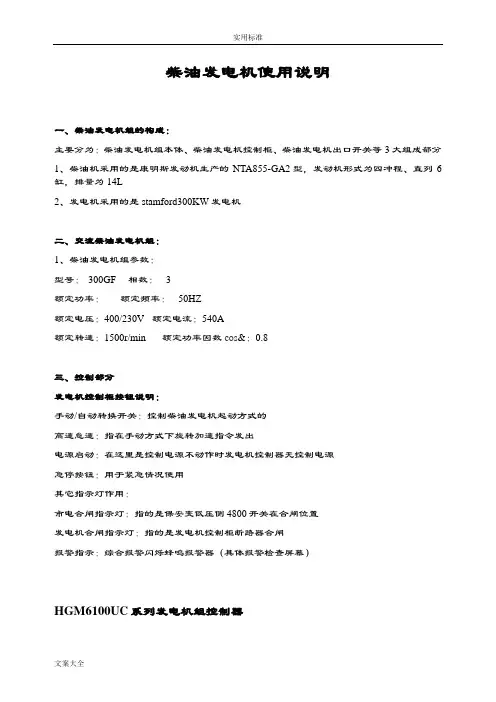

文案大全 柴油发电机使用说明

一、柴油发电机组的构成：

主要分为：柴油发电机组本体、柴油发电机控制柜、柴油发电机出口开关等3大组成部分

1、柴油机采用的是康明斯发动机生产的NTA855-GA2型，发动机形式为四冲程、直列6缸，排量为14L

2、发电机采用的是stamford300KW发电机

二、交流柴油发电机组：

1、柴油发电机组参数：

型号： 300GF 相数： 3

额定功率： 额定频率： 50HZ

额定电压：400/230V 额定电流：540A

额定转速：1500r/min 额定功率因数cos&：0.8

三、控制部分

发电机控制柜按钮说明：

手动/自动转换开关：控制柴油发电机起动方式的

高速怠速：指在手动方式下旋转加速指令发出

电源启动：在这里是控制电源不动作时发电机控制器无控制电源

急停按钮：用于紧急情况使用

其它指示灯作用：

市电合闸指示灯：指的是保安变低压侧4800开关在合闸位置

发电机合闸指示灯：指的是发电机控制柜断路器合闸

报警指示：综合报警闪烁蜂鸣报警器（具体报警检查屏幕）

HGM6100UC系列发电机组控制器 2

1. 概述

HGM6100UC系列电站自动化控制器集成了数字化、智能化、网络化技术，用于单台发电机组自动化及监控系统，实现发电机组的自动开机/停机、数据测量、报警保护及“三遥”功能。控制器采用大屏幕液晶(LCD)显示，中文、英文、西班牙文和俄文可选界面操作，操作简单，运行可靠。

HGM6100UC系列电站自动化控制器采用微处理器技术，实现了多种参数的精密测量、定值调节以及定时、阈值整定等功能，控制器所有参数可从控制器前面板调整，或使用PC机通过编程接口调整，也可使用PC机通过RS485接口调整及监测。其结构紧凑、接线简单、可靠性高，可广泛应用于各类型发电机组自动化系统。

2. 性能和特点

HGM6100UC系列有四种型号：

HGM6110U/6110UC：用于单机自动化，通过远端开机信号控制发电机组自动开机与停机；
